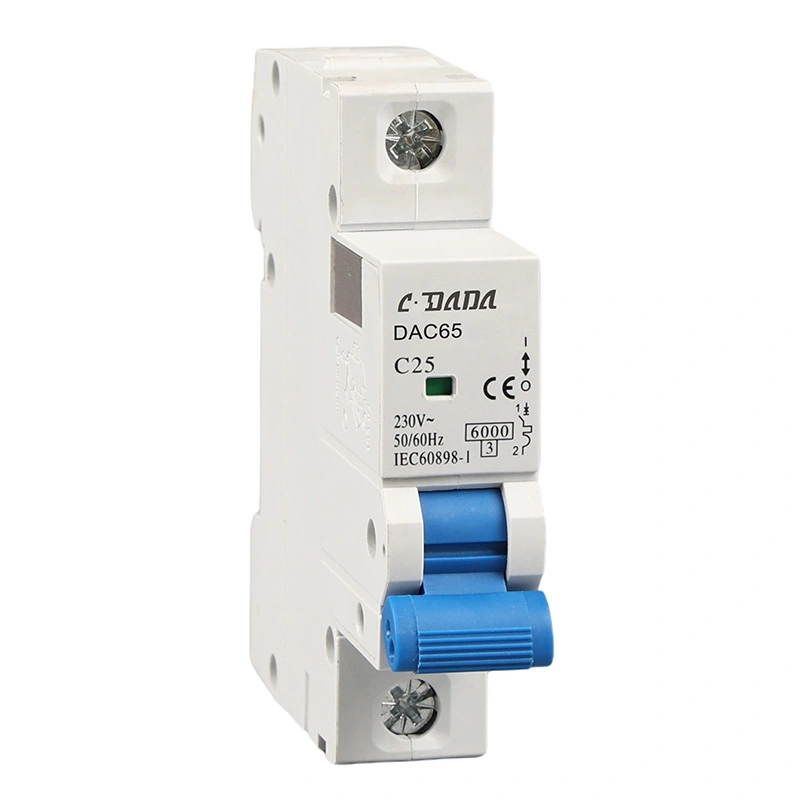

Het werkingsprincipe van eenstroomonderbrekerdraait om de kernlogica van monitoring, oordeel en uitvoering. Door het ingebouwde uitschakelmechanisme en het boogblussysteem bereikt het een normale controle over het aansluiten en ontkoppelen van circuits en een snelle onderbreking van defecte circuits. Concreet kan het worden onderverdeeld in de normale bedrijfsmodus en de foutbeveiligingsmodus. Het boogblussysteem is een cruciaal hulpmechanisme dat zorgt voor een betrouwbare uitschakeling.
Wanneer een circuit fouten ervaart zoals overbelasting, kortsluiting of onderspanning, activeert de ingebouwde uitschakeleenheid het vergrendelingsmechanisme om te ontgrendelen, waardoor een automatische uitschakeling wordt bereikt. Verschillende fouten komen overeen met verschillende uitschakelprincipes:
Kerncomponent: Bimetaalstrip (gemaakt van twee metalen platen met aanzienlijk verschillende thermische uitzettingscoëfficiënten, tegen elkaar gedrukt).
Werklogica: Wanneer het circuit overbelast is, overschrijdt de stroom voortdurend de nominale waarde, waardoor de bimetaalstrip door hitte buigt en vervormt. Wanneer de vervorming een drempel bereikt, wordt het vergrendelingsmechanisme ingedrukt om te ontgrendelen, en het bewegende contact verbreekt het circuit onder invloed van een veer.
Kenmerken: Vertraagde actie; Overbelastingen op korte termijn (zoals het starten van de motor) zullen geen uitschakeling veroorzaken, waardoor valse uitschakelingen worden vermeden.
Kerncomponent: elektromagnetische spoel (gewikkeld rond een ijzeren kern).
Bedieningslogica: Wanneer er kortsluiting optreedt, stijgt de stroom onmiddellijk tot tientallen of zelfs honderden keren de nominale waarde. De elektromagnetische spoel genereert een sterke elektromagnetische kracht, waardoor de ijzeren kern wordt aangetrokken om op het vergrendelingsmechanisme te slaan, waardoor het circuit onmiddellijk wordt ontgrendeld.
Kenmerken: Snelle actie op millisecondenniveau, in staat om het circuit in extreem korte tijd af te sluiten, waardoor boogverbranding aan apparatuur of brand wordt voorkomen.
Bescherming tegen onderspanning/spanningsverlies (onderspannings-uitschakelprincipe)
Kerncomponent: uitschakelspoel voor onderspanning, parallel aangesloten in het circuit om de spanning te bewaken.
Bedieningslogica: Wanneer de spanning onder ongeveer 70% van de nominale waarde daalt of volledig verloren gaat, verdwijnt de elektromagnetische kracht van de uitschakelspoel en activeert de ijzeren kern, onder invloed van de veer, het vergrendelingsmechanisme om te ontgrendelen, waardoor het circuit wordt afgesloten.
Functie: Voorkomt dat apparatuur abnormaal werkt en beschadigd raakt onder lage spanning, en vermijdt het veiligheidsrisico dat wordt veroorzaakt door het plotseling opstarten van de apparatuur wanneer de stroom wordt hersteld.
Kerncomponent: stroomtransformator met nulsequentie.
Bedieningslogica: Onder normale omstandigheden zijn de stromen in de fase- en neutrale lijnen even groot en tegengesteld van richting. De magnetische flux in de transformatorkern heffen elkaar op, waardoor er geen geïnduceerde stroomuitvoer ontstaat. Wanneer lekkage optreedt (zoals een elektrische schok), gaat er een deel van de stroom verloren via de aarde, waardoor een onbalans in de tweefasige stromen ontstaat. De transformator genereert een geïnduceerd signaal, waardoor de uitschakeleenheid wordt geactiveerd.
Kenmerken: Lage bedrijfsdrempel (gewoonlijk 30 mA), waarbij persoonlijke veiligheid voorop staat.
