Waarom wordt DC-circuitbeveiliging van cruciaal belang voor de toekomst van energiesystemen?

De mondiale energiesector wordt steeds afhankelijker van gelijkstroom. Fotovoltaïsche zonnepanelen, batterij-energieopslagsystemen, laadstations voor elektrische voertuigen, telecommunicatieapparatuur en datacentra bevatten allemaal belangrijke DC-secties. Naarmate deze toepassingen zich uitbreiden, verschuift circuitbeveiliging van een ondersteunend onderdeel naar een centraal onderdeel van de systeemveiligheid. ADC-stroomonderbrekermoet abnormale stroom snel en veilig loskoppelen, waardoor schade aan kabels, omvormers, batterijen en aangesloten apparatuur wordt beperkt.

Het onderbreken van DC is technisch gezien anders dan het onderbreken van AC. In een AC-circuit overschrijdt de stroom van nature vele malen per seconde de nul, wat helpt bij het doven van een elektrische boog. DC heeft geen natuurlijke nuldoorgang, dus een boog kan stabiel blijven nadat de contacten zijn gescheiden. Onderbrekers die zijn ontworpen voor gelijkstroom vereisen daarom geschikte contactstructuren, booggoten, magnetische uitblaasvoorzieningen, isolatieafstanden en bedradingsconfiguraties. Een AC-onderbreker mag nooit geschikt worden geacht voor DC-service, alleen maar omdat de stroomsterkte voldoende lijkt.

Een duidelijke trend in de sector is de beweging naar hogere systeemspanningen en een grotere vermogensdichtheid. Een hogere gelijkspanning kan de stroom voor hetzelfde uitgezonden vermogen verminderen, waardoor de geleiderverliezen en kabelvereisten worden verlaagd. Het maakt echter ook de isolatiecoördinatie en boogonderbreking veeleisender. Bij de productkeuze moet rekening worden gehouden met de nominale bedrijfsspanning, de nominale stroom, het aantal polen, het uitschakelvermogen bij kortsluiting, de gebruiksomgeving en de door de fabrikant gespecificeerde aansluitmethode. Polariteitsvereisten zijn vooral belangrijk voor sommige DC-onderbrekerontwerpen.

Een andere trend is een nauwere coördinatie tussen onderbrekers en elektronische monitoring. Moderne energiesystemen maken steeds vaker gebruik van sensoren, controllers en communicatienetwerken om oververhitting, overbelasting, isolatiefouten en abnormale bedrijfspatronen te identificeren. Mechanische bescherming blijft essentieel, maar wordt onderdeel van een bredere beveiligingsarchitectuur die onder meer zekeringen, overspanningsbeveiligingsapparatuur, contactors, isolatiebewakingsapparatuur en batterijbeheersystemen kan omvatten. Selectiviteit tussen stroomopwaartse en stroomafwaartse apparaten krijgt ook meer aandacht omdat een onnodige uitschakeling een hele zonneketen, opslagrek, oplaadkast of industrieel proces kan beïnvloeden.

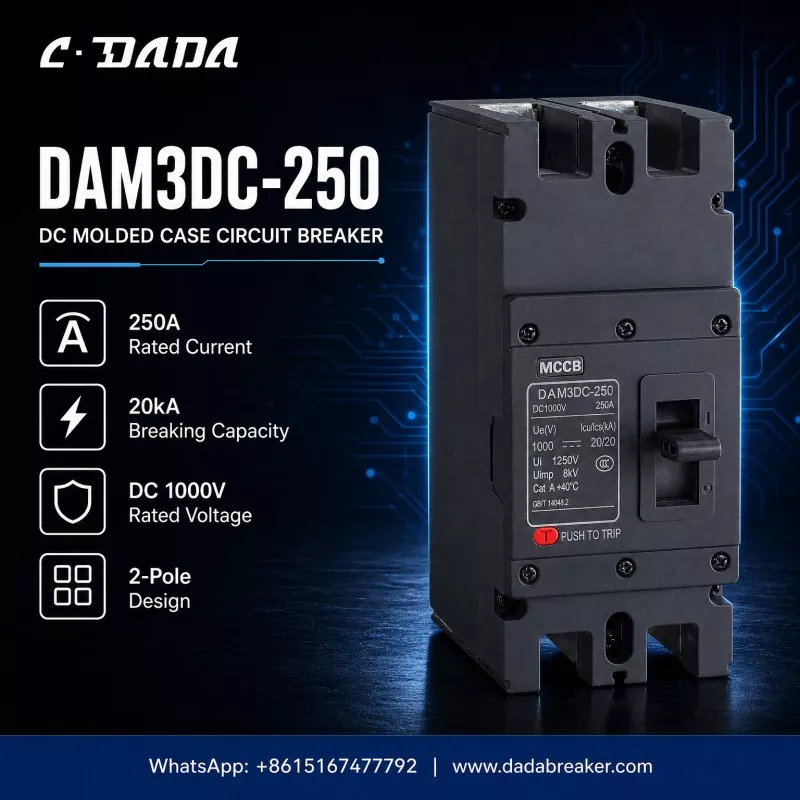

De DAM3DC-250 getoond doorShanghai Dada Elektrischillustreert het type DC-onderbreker met gegoten behuizing dat wordt gebruikt bij distributie van hogere stromen. De zichtbare specificaties duiden op een nominale stroom van 250 A, een nominale DC-spanning van 1000 V, een uitschakelvermogen van 20 kA en een tweepolig ontwerp. Deze waarden beschrijven het beoogde elektrische bereik; ze bepalen op zichzelf niet de geschiktheid voor elke installatie. Ingenieurs moeten nog steeds het feitelijke kortsluitingsniveau, de geleidergrootte, de omgevingstemperatuur, de omstandigheden van de behuizing, de belastingskarakteristieken, de installatiehoogte, de toepasselijke normen en de vereiste beschermingscoördinatie verifiëren.

Voor eindgebruikers zijn duidelijke labels en documentatie net zo waardevol, omdat correcte beslissingen over installatie, onderhoud en vervanging afhankelijk zijn van het kennen van de geverifieerde specificaties en gebruiksbeperkingen van het apparaat.

In de toekomst zullen kopers meer nadruk leggen op toepassingsspecifieke validatie in plaats van apparaten alleen op basis van hun huidige beoordeling te selecteren. Betrouwbare DC-beveiliging is afhankelijk van correcte spanningsafstemming, voldoende onderbrekingsvermogen, juiste poolconfiguratie, gecontroleerde installatie en periodieke inspectie. Naarmate duurzame opwekking, opslag en geëlektrificeerd transport zich blijven ontwikkelen, zal het begrijpen van deze grondbeginselen systeemontwerpers helpen de risico's te verminderen en betrouwbaardere DC-netwerken te bouwen.
