CDADAwerd opgericht in 2004, hoewel onze oorsprong teruggaat tot de jaren tachtig. Op basis van tientallen jaren gespecialiseerde expertise zijn we uitgegroeid tot een volwassen en professionele fabrikant en leverancier van aardlekschakelaars. Wij nodigen u uit om met ons samen te werken en te profiteren van betrouwbare technische ondersteuningsdiensten en prijzen die rechtstreeks af fabriek zijn.

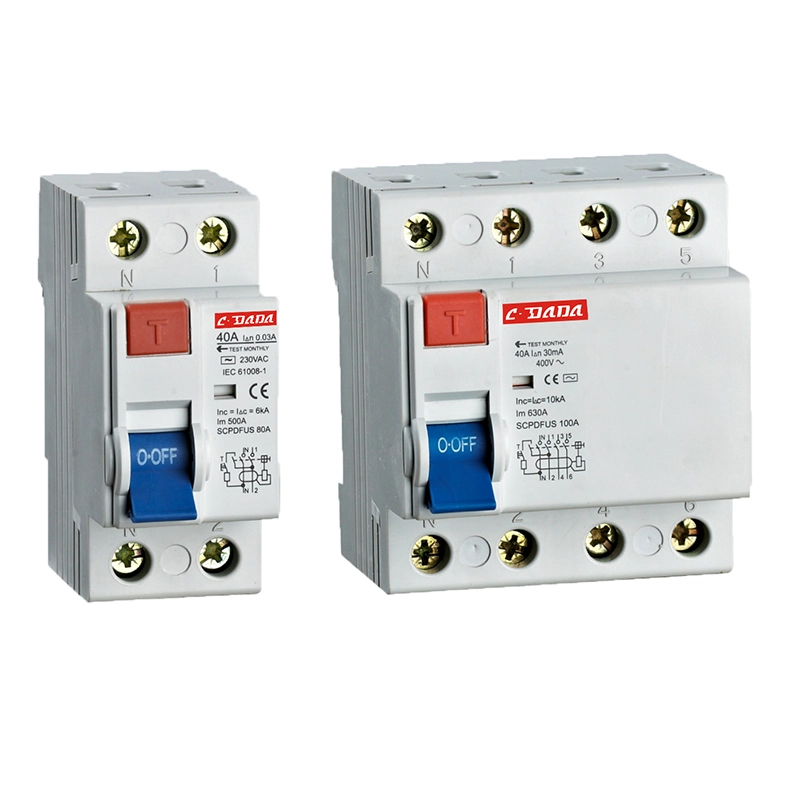

Wat is een aardlekschakelaar (RCCB)?

Een aardlekschakelaar is een gespecialiseerd elektrisch veiligheidsapparaat dat is ontworpen om een ​​circuit te ontkoppelen wanneer het een huidige onbalans tussen de actieve (fase) en neutrale geleiders detecteert. Deze onbalans, bekend als reststroom of lekstroom, geeft aan dat elektriciteit via een onbedoeld pad stroomt, mogelijk door een menselijk lichaam of door verslechterende isolatie.

In tegenstelling tot eenMCBofMCCB, biedt een aardlekschakelaar op zichzelf geen bescherming tegen overbelasting of kortsluiting (tenzij gecombineerd met deze in een aardlekschakelaar). Het enige doel is levensveiligheid en brandpreventie. Het werkt op basis van de huidige wet van Kirchhoff, waarbij de som van de stromen die een kruispunt binnenkomen gelijk moet zijn aan de som van de stromen die het knooppunt verlaten. Als de "in"- en "uit"-stromen meer verschillen dan de gevoeligheid van het apparaat (bijvoorbeeld 30 mA), schakelt de aardlekschakelaar uit.

Typen en classificaties

Ons productieportfolio omvat een breed scala aan aardlekschakelaars die geschikt zijn voor diverse elektrische omgevingen, van eenfasige woningen tot complexe driefasige industriële netwerken.

Kernfuncties en intelligente bescherming

Het hart van onze RCCB is de Zero-Sequence Current Transformer (Toroid). Deze component bewaakt continu het magnetische veld dat door de stroom wordt gegenereerd.

Lekkagedetectie: Onder normale omstandigheden heffen de magnetische velden van de live- en neutrale stroom elkaar op. Als er een lekpad naar de aarde optreedt (bijvoorbeeld als iemand een stroomdraad aanraakt), is het evenwicht verstoord.

Snelle ontkoppeling: De transformator detecteert deze "resterende" flux en induceert een spanning in de secundaire wikkeling. Dit signaal wordt versterkt (bij elektronische typen) of activeert direct een gevoelig relais (bij elektromagnetische typen), waardoor de mechanische vergrendeling de contacten ontgrendelt en opent.

Gevoeligheidsbeoordelingen:

Hoge gevoeligheid (10mA - 30mA): Voor directe contactbescherming (menselijke veiligheid). Verplicht voor badkamers, stopcontacten en buitencircuits.

Gemiddelde gevoeligheid (100mA - 300mA): Voor indirecte contactbescherming en brandpreventie. Wordt gebruikt in hoofdverdeelborden om kabels te beschermen tegen isolatiefouten.

Primaire toepassingen en gebruiksscenario's

Residentiële veiligheid: Verplichte installatie in badkamers, keukens en stopcontacten buiten om dodelijke schokken van apparaten zoals haardrogers of elektrisch gereedschap te voorkomen.

Industriële machines: Bescherming van operators tegen elektrische schokken bij het hanteren van apparatuur met metalen behuizing of draagbaar gereedschap.

Gezondheidszorgfaciliteiten: Garanderen van de patiëntveiligheid in ziekenhuizen waar zelfs kleine lekstromen fataal kunnen zijn (met behulp van Type B of gespecialiseerde medische IT-systemen).

Hernieuwbare energie: Bescherming van de DC- en AC-zijde van zonne-PV-systemen en EV-laadstations tegen aardfouten.

Precisieproductie: van grondstof tot eindproduct

Ons productieproces is een symfonie van precisiemagnetisme en werktuigbouwkunde.

1. Belangrijkste grondstoffen:

Transformatorkern met nulsequentie: Gemaakt van Permalloy (nikkel-ijzerlegering) of nanokristallijne strips met hoge permeabiliteit. Dit materiaal is cruciaal voor het detecteren van minieme lekstromen zonder verzadiging.

Uitschakelrelais/solenoïde: Een zeer gevoelig gepolariseerd relais dat het elektrische signaal van de transformator omzet in mechanische beweging.

Huisvesting: Vlamvertragend polycarbonaat (PC) of nylon (PA66), ontworpen om niet-geleidend en schokbestendig te zijn.

Contacten: Zilver-Cadmium-Oxide (AgCdO) of Zilver-Nikkel (AgNi) voor betrouwbaar schakelen en lage weerstand.

2. Productie- en verwerkingsworkflow:

Ringkernwikkeling: De kern van de precisietransformator is omwikkeld met duizenden windingen ultrafijn koperdraad. Dit moet met uiterste voorzichtigheid gebeuren om te voorkomen dat de bochten worden kortgesloten.

Kerninkapseling: De magnetische kern is ingekapseld in epoxyhars om deze te beschermen tegen trillingen en vocht, waardoor stabiliteit op lange termijn wordt gegarandeerd.

Montage: De ringkern wordt rond het geleiderpad geplaatst (of de geleiders gaan er doorheen). Het uitschakelmechanisme is gekoppeld aan de hoofdcontactgrendel.

Kalibratie (gevoeligheidsinstelling): Dit is de meest cruciale stap. We gebruiken precisiestroombronnen om een ​​lekstroom te injecteren (bijvoorbeeld 30 mA). De uitschakelspoel wordt mechanisch afgesteld totdat deze precies op de drempel wordt geactiveerd.

Strenge kwaliteitscontrole en testnormen

We houden ons aan de IEC/EN 62423- en IEC/EN 61008-normen. Ons testregime is ontworpen om ervoor te zorgen dat het apparaat alleen uitschakelt wanneer het moet, en altijd wanneer het moet.

Standaard testartikelen en fabrieksinspectiecriteria:

Onze productievaardigheid: lijn, apparatuur en team

Onze faciliteit is uitgerust om de delicate aard van magnetische detectiecomponenten aan te kunnen.

Productielijn: We maken gebruik van geautomatiseerde toroïdale wikkelmachines die zorgen voor consistente draaitellingen en spanning, wat essentieel is voor nauwkeurige stroommeting.

Geavanceerde apparatuur:

Precisie lekstroomkalibrators: Hoognauwkeurige instrumenten die lekstromen kunnen genereren met een resolutie van 0,1 mA voor het nauwkeurig afstemmen van uitschakelinstellingen.

Magnetische afschermingskamers: Gebruikt tijdens de montage om te voorkomen dat externe magnetische velden het gevoelige kalibratieproces verstoren.

Automatische testbanken: 100% van de eenheden ondergaat een functionele triptest voordat deze wordt verpakt.

Expertteam:

Magnetische ingenieurs: Specialisten in het ontwerpen van de geometrie van de nulsequentietransformator om de gevoeligheid te maximaliseren.

Kalibratietechnici: Hoogopgeleid personeel dat handmatig de uitschakeldrempels van gevoelige modellen verifieert.

Kwaliteitsborging: Toegewijd aan het analyseren van faalmodi en het garanderen van de betrouwbaarheid van het uitschakelmechanisme.

Kies voor onze aardlekschakelaars. Wij vervaardigen niet alleen schakelaars; wij zorgen voor de gemoedsrust die ontstaat als u weet dat uw circuit u in de gaten houdt.
