Een praktische gids voor aardlekschakelaars met overstroombeveiliging

2026-09-08 0 Laat een bericht achter

Wat is een RCBO?

EenRCBO— aardlekschakelaar met overstroombeveiliging — is een laagspanningsbeveiligingsapparaat dat overbelastingsbeveiliging, kortsluitbeveiliging en detectie van reststroom (lek) combineert in één gegoten eenheid. In de compacte behuizing verwerkt een thermisch-magnetisch uitschakelmechanisme overbelastingen en kortsluitingen, terwijl een stroomtransformator met nulsequentie voortdurend de stroom vergelijkt die in de actieve en neutrale geleiders vloeit. Wanneer het verschil de nominale reststroom (IΔn) overschrijdt, schakelt het apparaat binnen milliseconden uit, waardoor de voeding wordt afgesloten voordat de lekstroom mensen kan schaden of brand kan veroorzaken.

Wanneer moet u een aardlekschakelaar kiezen: laatste subcircuits die zowel overstroombeveiliging als bescherming tegen persoonlijke lekkage nodig hebben - buitencontactdozen, apparaatcircuits, garages, kelders, badkamers en andere vochtige of gemakkelijk toegankelijke locaties.

De DABL-63 behoort tot de RCBO-klasse: één apparaat, drie beveiligingen - de meest ruimte- en kostenefficiënte keuze voor eenfasige eindcircuits in huishoudens.

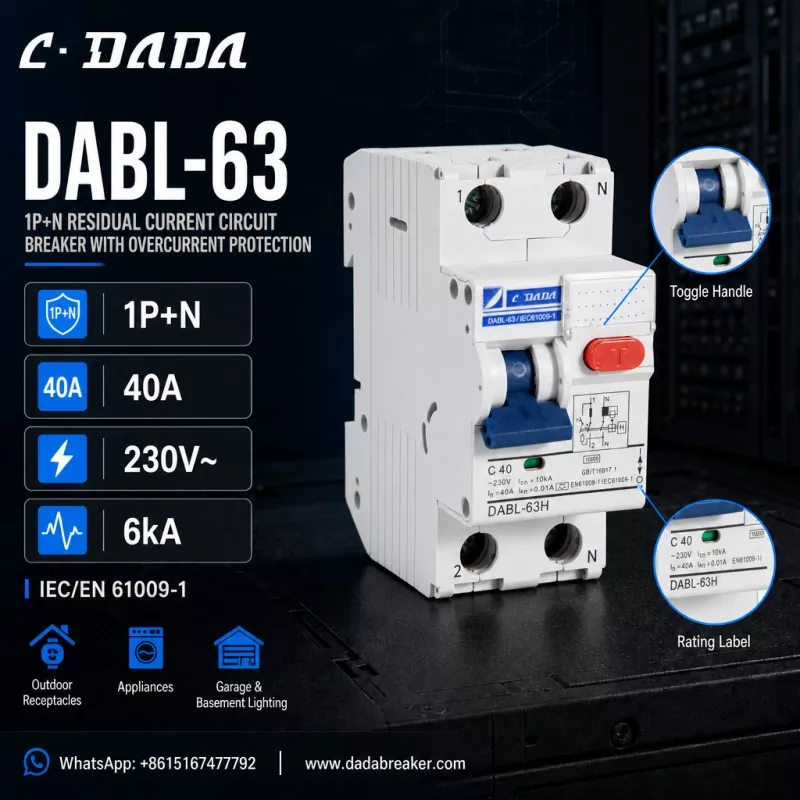

Residual Current Circuit Breaker with Overcurrent Protection

Hoe selecteert u de juiste aardlekschakelaar?

1. Nominale stroom (In): stem af op de continue belasting van het circuit, met ruimte voor inschakelstromen van apparaten (bijvoorbeeld 40A dekt standaardcircuits van huishoudelijke apparaten).

2. Uitschakelvermogen (Icn): moet hoger zijn dan de verwachte kortsluitstroom op het installatiepunt; 6kA dekt typische storingsniveaus in woningen en lichte bedrijfspanden.

3. Polen: 1P+N voor eenfasige eindcircuits met compacte DIN-railmontage.

4. Uitschakelkarakteristiek: C-curve (5–10× In) voor algemene huishoudelijke en apparaatbelastingen; B-curve voor gevoelige elektronica; D-curve voor het starten van de motor.

5. Normen en certificering: naleving van IEC/EN 61009-1 en CE-markering vormen de basis voor internationale projecten.

6. Toepassing: stopcontacten voor buitengebruik, apparaatcircuits en garage-/kelderverlichting vereisen mogelijk een hogere gevoeligheid dan algemene binnencircuits.

Hoe een goed gespecificeerde RCBO eruit ziet

Om dit concreet te maken, denk eens aan de DABL-63 vanC·DADA Elektrisch, een 1P+N aardlekschakelaar met overstroombeveiliging die illustreert waar u op moet letten in deze klasse apparaten: 1P+N-configuratie

● Stroomvoerende pool geschakeld en neutraal gevolgd, compact voor standaard DIN-rail verdeelborden 40A nominale stroom (In)

● Met C-curve uitschakeling (C40) 230V~ nominale spanning

● 6kA uitschakelvermogen (Icn)

● IΔn = 0,01A (10mA) zeer gevoelige aardlekbeveiliging

● Naleving van IEC/EN 61009-1

● Rode T-testknop voor periodieke functionele controles, klemmen gemarkeerd met 1/2/N, typeplaatje en schakelschema gedrukt op de behuizing

● Gebouwd voor buitenrecipiënten, huishoudelijke apparaten, garage- en kelderverlichting

De logica achter deze specificatie

Een 40A, 1P+N-frame met 10mA hooggevoelige lekbescherming dekt het merendeel van de eindcircuits in woningen: 40A komt overeen met de belasting van gewone apparaat- en stopcontactcircuits, 1P+N houdt het apparaat compact voor drukke verdeelborden, en de 10mA-gevoeligheid biedt een extra laag van persoonlijke bescherming, precies daar waar de IEC-richtlijnen dit vereisen: buitenshuis, in vochtige ruimtes en in de buurt van kinderen.

Veelgestelde vragen

Vraag: Wat is een RCBO?

A: Een RCBO (aardlekschakelaar met overstroombeveiliging) is een laagspanningsbeveiligingsapparaat met resettabel dat overbelastingsbeveiliging, kortsluitbeveiliging en aardlekbeveiliging (lekkage) in één eenheid combineert, doorgaans tot 63 A voor eindcircuits.

Vraag: Wat is het verschil tussen een RCBO en een MCB?

A: Een MCB biedt alleen bescherming tegen overbelasting en kortsluiting. Een aardlekschakelaar voegt daarbovenop reststroomdetectie (lekdetectie) toe, waardoor het circuit wordt losgekoppeld wanneer de lekstroom IΔn overschrijdt - waardoor mensen worden beschermd en elektrische branden worden voorkomen.

Vraag: Wat betekent IΔn = 10mA?

A: IΔn is de nominale reststroom. 10 mA is een hoge gevoeligheidsclassificatie: het apparaat schakelt uit wanneer de lekstroom 10 mA bereikt, waardoor persoonlijke bescherming sneller wordt geboden dan de 30 mA-classificatie voor algemeen gebruik.

Vraag: Wat is de DABL-63 RCBO?

A: De DABL-63 is een 1P+N aardlekschakelaar met overstroombeveiliging van C·DADA Electric - 40A, C-curve, 230V~, 6kA uitschakelvermogen en 10mA hooggevoelige lekbescherming, conform IEC/EN 61009-1, voor buitencontactdozen, huishoudelijke apparaten en garage-/kelderverlichting.
