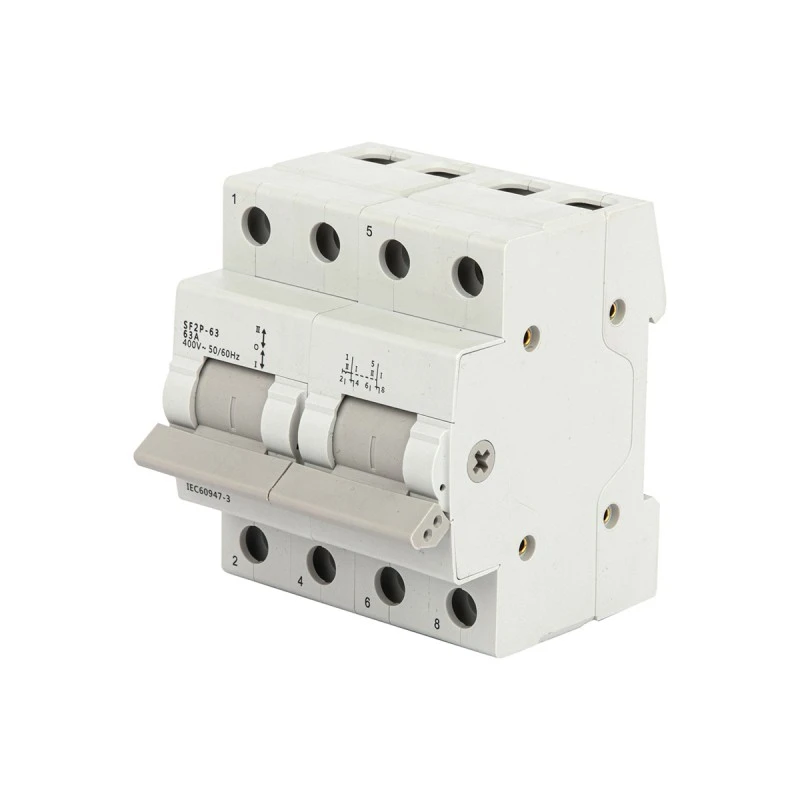

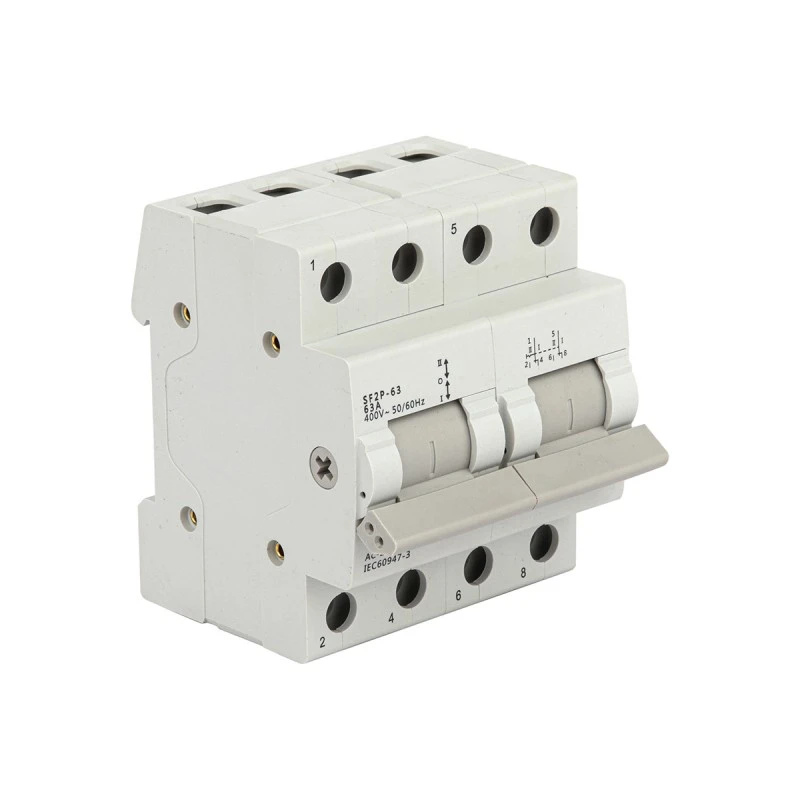

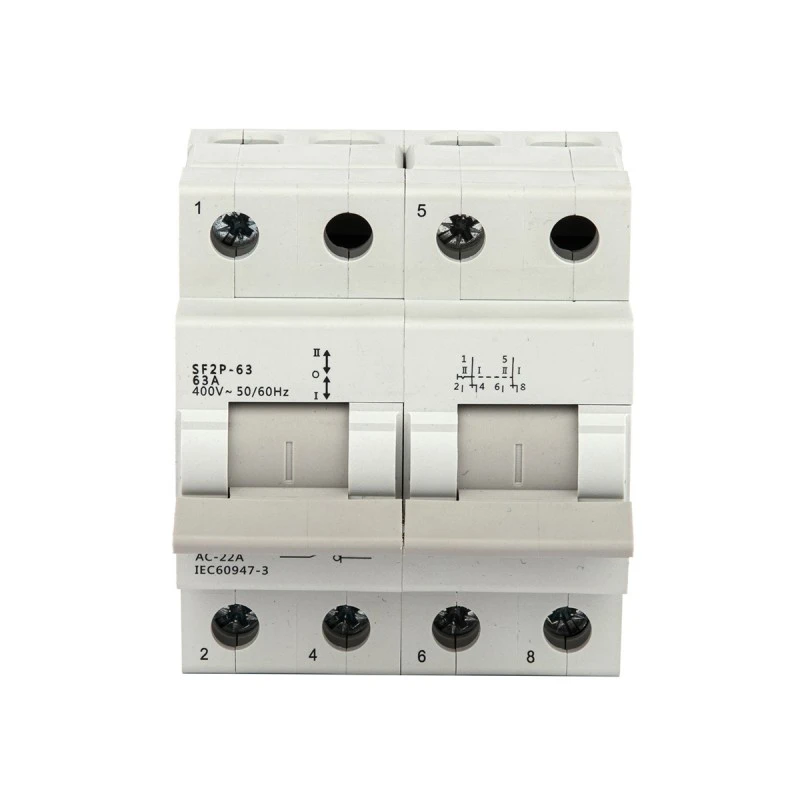

DIN-rail wisselschakelaar 125A

De CDADA SF-serie DIN-rail-omschakelaar 125A is een robuuste, handmatig bediende schakeloplossing ontworpen door Shanghai DADA Electric CO., LTD voor betrouwbare dubbele stroombron- of belastingconversie in commerciële, industriële en infrastructuurtoepassingen. Deze schakelaar voldoet aan IEC 60947-3 en EN 60947-3, ondersteunt AC 50/60Hz-systemen tot 400V en verwerkt continue stromen tot 125A onder de AC-22A-gebruikscategorie (gemengde resistieve en inductieve belastingen).

Met een duidelijke handmatige hendel met 3 standen (I – OFF – II) maakt het veilig schakelen mogelijk tussen het hoofdnet en de back-upgenerator, dubbele transformatoren of redundante circuits, terwijl de middelste OFF-positie volledige isolatie garandeert, essentieel voor onderhoud en veiligheid. Ontworpen voor standaard TH35 DIN-railmontage, kan het naadloos worden geïntegreerd in moderne verdeelborden, naast MCB's, contactors en overspanningsbeveiligers.

Met hooggeleidende contacten, een veerondersteund snelmaak-/breekmechanisme en nauwkeurig gesmeerde interne componenten levert het 125A-model 8.500 mechanische handelingen en 1.500 elektrische cycli onder nominale omstandigheden. Let op: er ontbreekt een boogdovende kamer, dus moet worden gebruikt met stroomopwaartse zekeringen of stroomonderbrekers voor kortsluitbeveiliging.

Belangrijkste specificaties (125A-model)

Waarom kiezen voor CDADA DIN-rail-omschakelaar 125A?

★ Hoge stroombetrouwbaarheid

Ontworpen voor continu 125A-gebruik: ideaal voor grote pompen, HVAC-units of back-upsystemen voor datacenters.

★ Echte isolatie met UIT-positie

De middelste “O”-positie ontkoppelt beide bronnen, waardoor het risico op backfeed of onbedoelde bekrachtiging wordt geëlimineerd.

★ Geschikt voor DIN-rails voor moderne panelen

Bespaart ruimte en vereenvoudigt de installatie in compacte of modulaire verdeelborden.

★  Industriële constructie

Veerbelaste contacten, gesmeerde spindel en een aansluitcapaciteit van 50 mm² zorgen voor stabiliteit op de lange termijn.

★ Naleving van wereldwijde normen

Gecertificeerd volgens IEC 60947-3 – wereldwijd geaccepteerd voor commercieel en lichtindustrieel gebruik.

★ Begeleiding voor veilige bediening

Inclusief uitgebreide handgreepaanbeveling voor 125A-modellen - zorgt voor gecontroleerd schakelen met volledige slag.

Typische toepassingen

Noodstroomoverdracht: hoofdnet ↔ generator (ziekenhuizen, telecommasten)

Redundante voedingssystemen: dubbele UPS of transformatorschakeling

Industrial Machinery: Bronselectie voor grote motoren of verwarmingssystemen

Gebouwbeheer: back-upverlichting of stroomgeleiding van liften

Hernieuwbare integratie: isolatie van net versus hybride zonne-energiesystemen

Over CDADA

★ We hebben een professioneel R&D-team en een standaard ontwikkelingsproces. Kan uitstekende service op maat bieden.

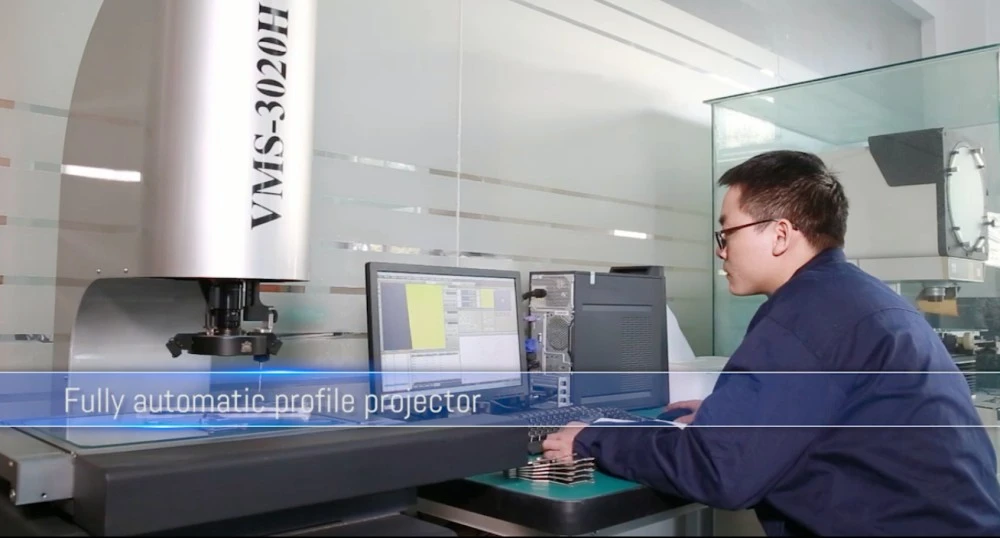

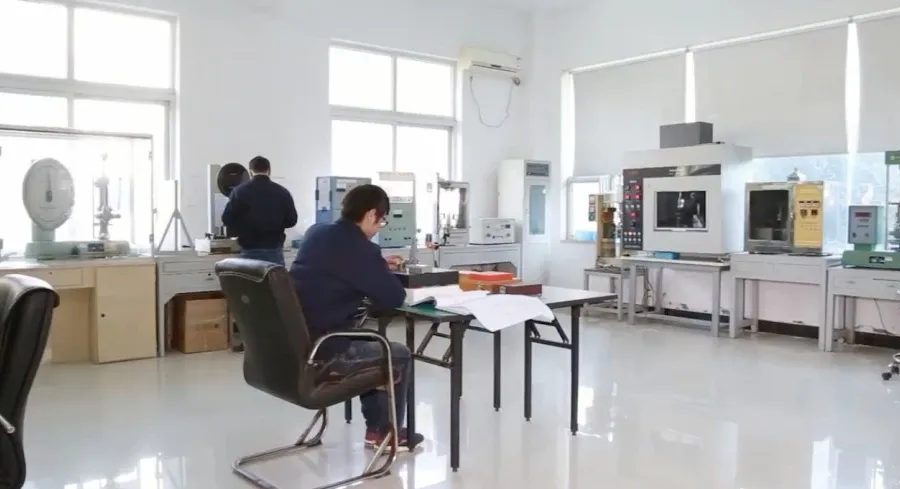

★ We hebben een volledig functioneel laboratorium, ons laboratorium kan getuige zijn van een laboratorium, we kunnen thermische belasting, magnetische en uitschakellimieten, levensduur van het mechanisme en EMC in ons laboratorium uitvoeren.

★ wij bieden gestructureerde partnerschapsprogramma's voor distributeurs, agenten en OEM-partners in belangrijke markten, waarbij verkoopondersteuning, marketingmateriaal en concurrerende voorwaarden worden geboden.

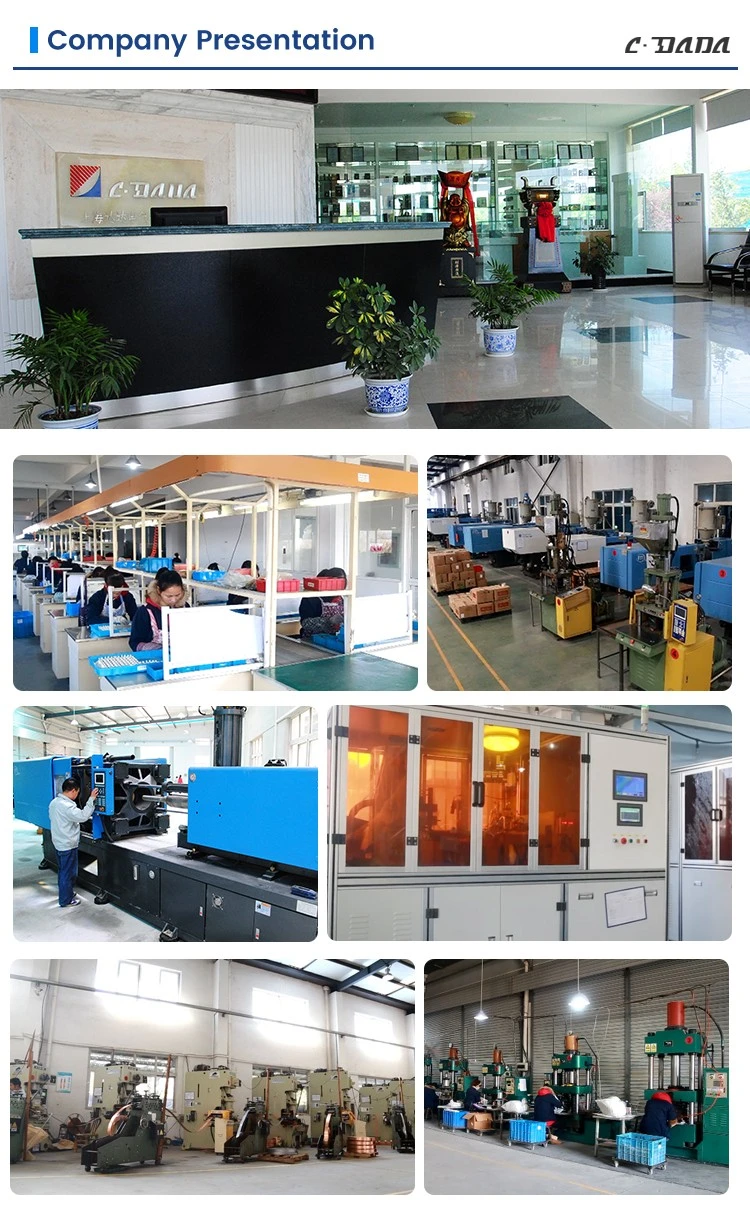

★ Bedrijfsprofiel

Veelgestelde vragen

Vraag 1: Kan ik de DIN-rail-omschakelaar 125A onder belasting schakelen?

A1: Nee. Deze schakelaar heeft geen boogdovend vermogen. Het mag alleen worden gebruikt als het spanningsvrij is of uitsluitend als isolator wordt gebruikt (onbelast schakelen). Gebruik voor overdracht van live-belasting een automatische omschakelaar (ATS) of een gemotoriseerde schakelaar met zekering.

Vraag 2: Waarom heeft het 125A-model twee handen of een verlengde handgreep nodig?

A2: Het veermechanisme in modellen met hoge stroomsterkte genereert een aanzienlijke traagheidskracht. Een bediening met één hand kan resulteren in een onvolledig contact, waardoor vonken of oververhitting kunnen ontstaan. CDADA raadt beide handen of de door de fabriek geleverde verlengde handgreep aan voor een veilige bediening over de volledige reisafstand.

Vraag 3: Welke kabelmaat is vereist voor 125A?

A3: Gebruik een koperen kabel van 50 mm² (volgens de meegeleverde specificaties). Zorg ervoor dat de aansluitingen zijn vastgedraaid tot 3,5 N·m om oververhitting te voorkomen.

Vraag 4: Heb ik zekeringen nodig bij deze schakelaar?

A4: Ja. Omdat hij geen kortsluitstromen kan onderbreken, moet u altijd stroomopwaartse zekeringen of MCB's installeren die geschikt zijn voor het verwachte foutniveau van uw systeem. De schakelaar biedt alleen handmatige isolatie/conversie.

Vraag 5: Waarom CDADA verkiezen boven concurrenten voor de 125A-omschakeling?

A5: CDADA biedt:

● Echte mechanische vergrendeling met 3 standen (geen zwevende toestanden)

● IEC 60947-3-certificering met wereldwijde acceptatie

● Geoptimaliseerd thermisch ontwerp voor DIN-railbehuizingen

● Duidelijke visuele indicatie van de stand van de schakelaar

● Concurrerende prijzen met technische ondersteuning in het Engels
