Wat is een motorbeveiligingsstroomonderbreker?

A Motorbeveiligingsstroomonderbreker (MPCB), ook wel bekend als eenmotor-stroomonderbreker ofhandmatige motorstarter, is gespecialiseerdelektromechanisch beveiligingsapparaatspeciaal ontworpen voor het beveiligen van elektromotoren tegen operationele fouten. In tegenstelling tot MCCB's voor algemeen gebruik, integreren MPCB'soverbelastingsbeveiliging, kortsluitbeveiliging en handmatig schakelen in één compacte unit, geoptimaliseerd voor de unieke eisen van het starten en draaien van motoren.

Opererend onderIEC 60947-4-1 (magneetschakelaars en motorstarters) enIEC 60947-2 (stroomonderbrekers), MPCB's verwerken stroomwaarden van0,63A tot 100A (uitbreiden tot150A in gespecialiseerde bereiken), met instelbare thermische instellingen om te voldoen aan specifieke motorstromen bij volledige belasting. Ze zijn ontworpen om motor te weerstaaninschakelstromen (doorgaans 6-8× stroom bij volledige belasting tijdens het opstarten) zonder hinderlijke uitschakeling, terwijl nauwkeurige bescherming wordt geboden tegen aanhoudende overbelasting en fase-uitval.

Het bepalende voordeel van MPCB's ligt in hunmotorgeoptimaliseerde rijeigenschappen—thermische elementen die zijn gekalibreerd voor de verwarmingscurven van de motor en magnetische uitschakelingen, die ruim boven de startstroom liggen, maar onder het schadelijke foutniveau. Dit elimineert de noodzaak voor afzonderlijke contactors en overbelastingsrelais in veel toepassingen, waardoor de paneelruimte en de complexiteit van de installatie worden verminderd.

MPCB-productcategorieën en configuraties

Classificatie	Type	Huidig bereik	Belangrijkste kenmerken
Framemaat	Compact (NS2-25-serie)	0,63A – 25A	DIN-railmontage, 100kA Icu bij 400V, schroef-/veerklemmen
	Standaard (NS2-32-serie)	0,1A – 32A	Uitgebreid bereik, thermisch-magnetische uitschakeling, bescherming tegen fase-uitval
	Voeding (NS2-80/100-serie)	10A – 100A	Hogere thermische capaciteit, 15-50kA Icu, paneelmontage
Reistechnologie	Thermisch-magnetisch	0,63A – 100A	Bimetaal overbelasting + elektromagnetische kortsluiting, instelbaar Ir
Reistechnologie	Elektronisch	25A – 150A	Microprocessorgebaseerd, fase-onbalans, aardfout, communicatie
Controletype	Drukknop	0,63A – 32A	Rode UIT-knop, directe motorbediening, lokale bediening
	Roterende handgreep	10A – 100A	Afsluitbaar in UIT-stand, hangslotbevestiging (3 sloten)
	Afstandsbediening gereed	25A – 100A	Compatibiliteit met shunttrip/onderspanningsvrijgave
Gebruikscategorie	AC-3	Alle beoordelingen	Kooiankermotor start/stopt tijdens bedrijf
Gebruikscategorie	AC-4	0,63A – 32A	Eekhoornkooimotor starten, aansluiten, tippen (10×In)
Paalconfiguratie	3-polig	0,63A – 100A	Standaard driefasige motorbeveiliging
Paalconfiguratie	4-polig	0,63A – 32A	Motorschakeling in drie fasen + neutraal of met twee snelheden

Voorbeelden van huidig instellingsbereik:

NS2-25E:0,63-1A, onmiddellijke uitschakeling 13A (13×In)

NS2-25F:1-1,6A, onmiddellijke uitschakeling 22,5A (14×In)

NS2-25G:1,6-2,5A, onmiddellijke uitschakeling 33,5A (13,4×In)

NS2-25H:2,5-4A, onmiddellijke uitschakeling 51A (12,75×In)

NS2-25J:6-10A, onmiddellijke uitschakeling 138A (13,8×In)

NS2-25L:13-18A, onmiddellijke uitschakeling 223A (12,4×In)

NS2-80B:40-63A, onmiddellijke uitschakeling 756A (12×In)

Kernfuncties en beschermingsmogelijkheden

Geïntegreerde motorbeveiligingsfuncties

Functie	Detectieprincipe	Technische parameters
Overbelastingsbeveiliging (thermisch)	Warmte-uitzetting van bimetaalstrips	Instelbaar 0,63-100A, uitschakelklasse 10A (2-10s bij 6×In), omgevingscompensatie -20°C tot +60°C
Kortsluitbeveiliging (magnetisch)	Elektromagnetische solenoïdeplunjer	Vast 12-14×In (motorgeoptimaliseerd), <20 ms werking, 100 kA uitschakelvermogen
Bescherming tegen fase-uitval	Differentiële verwarming van bimetalen	Uitschakeling binnen 10 seconden bij 0,9×In met eenfasige open, voorkomt schade door eenfasige werking
Bescherming tegen fase-onevenwicht	Thermisch verschil tussen fasen	Trip wanneer de huidige onbalans >30% gedurende >2 minuten
Vergrendelde rotorbescherming	Aanhoudende hoge stroom (>6×In voor>2s)	Geïntegreerd met thermische curve, voorkomt schade aan rotor/stator
Handmatig schakelen	Mechanische tuimel-/drukknop	100.000 elektrische schakelingen, AAN-UIT-motorregeling, isolatiefunctie

Reiskenmerken en coördinatie

MPCB's beschikken over inverse-time thermische curven die specifiek zijn afgestemd op de verwarmingskarakteristieken van de motor:

Thermische uitschakeltijden (typische klasse 10A):

1,05 × Ir: Geen rit (2u)

1,2×Ir: Reis 10-20 minuten

1,5×Ir: Reis 2-4 minuten

6×Ir: Trip 2-10 seconden (startstroom weerstaan)

12-14×Ir: Onmiddellijke magnetische trip (<20 ms)

Magnetische reisinstellingen:

Stel 20-30% in boven de stroom van de motor met vergrendelde rotor

Voorkomt hinderlijke trips tijdens het opstarten (6-8×FLC gedurende 1-3 seconden)

Zorgt voor een snelle oplossing van kortsluitfouten

Applicatieomgevingen en gebruiksscenario's

Industrie Sector	Specifieke toepassing	Typische specificaties
Industriële automatisering	Transportsystemen, pompen, compressoren, ventilatoren	4A-25A, AC-3, 100kA Icu, drukknopbediening, DIN-rail
HVAC-systemen	Chillers, luchtbehandelingsunits, koeltorens	10A-32A, omgevingscompensatie, hoge startfrequentie
Water & Afvalwater	Dompelpompen, boosterstations, irrigatie	6A-40A, droogloopbeveiliging (integratie drukschakelaar), IP65-behuizingen
Werktuigmachines	Draaibanken, freesmachines, slijpmachines	1,6A-10A, hoge inschakelweerstand, frequent starten (AC-4)
Materiaalbehandeling	Kranen, takels, transportbanden, liften	10A-63A, draaigreep, afsluitbaar UIT, mechanische vergrendeling
Eten en drinken	Mixers, slijpmachines, verpakkingsmachines	2,5A-16A, roestvrijstalen accessoires, schoonmaakplicht
Hernieuwbare energie	Volgmotoren voor zonne-energie, hulpapparatuur voor windturbines	1A-10A, uitgebreid temperatuurbereik (-25°C tot +70°C)
Olie en gas	Hulpstukken voor boorinstallaties, pompvijzels	25A-100A, tropisch (T2), corrosiebestendig, hoge schokbestendigheid

Productieproces en productieworkflow

Precisieproductievolgorde

IQC van grondstoffen → Productie van bimetaalelementen → Elektromagnetische spoelwikkeling → Fabricage van contactsystemen → Assemblage van booggoot → Mechanisme-integratie → Kalibratie en testen → Eindmontage → Kwaliteitscontrole → Verpakking

Kritieke productiefasen

Fase	Procesdetails	Kwaliteitscontrolepunten
Productie van bimetaalelementen	Inconel/gepassiveerd staalcomposietwalsen, warmtebehandeling voor doorbuigingseigenschappen, stempelen in vorm, kalibratiemarkering	Doorbuigingssnelheid 0,15-0,25 mm/°C, uitschakeltemperatuur ±3% tolerantie, stabiliteitstest 1000 uur bij 200°C
Productie van elektromagnetische spoelen	Koperdraadwikkeling (0,3-0,8 mm), vacuümlakimpregnering, magnetische kernmontage	DC-weerstand ±5%, diëlektrische sterkte 2 kV/1min, testen van oppik-/uitvalspanning
Thermische tripkalibratie	Geautomatiseerd kalibratiestation met nauwkeurige stroominjectie, temperatuurkamer (-20°C tot +60°C)	Uitschakeltijd bij 1,05×Ir, 1,25×Ir, 6×Ir geregistreerd, ±10% tolerantie, permanente markering
Magnetische tripinstelling	Afstelling van de luchtspleet van de magneet, kalibratie van de veervoorspanning, afgedicht na instelling	Onmiddellijke uitschakeling bij 12-14×Ir ±10%, werking <20 ms, manipulatiebestendige afdichting
Neem contact op met Systeemmontage	Contacten van zilverlegering (AgNi of AgCdO) gesoldeerd aan koperen dragers, geometrie met veegactie	Contactweerstand <1mΩ, hardheid HV 100-150, hardsoldeersterkte >50MPa
Arc Chute-integratie	Keramische splitterplaten (6-12 platen), uitlijning van de booggeleider, montage van de deïonisatiekamer	Diëlektrische sterkte >2,5 kV, boogdoving <10 ms bij 400 V, afmeting ±0,1 mm
Laatste mechanismemontage	Schakel-/drukknopmechanisme, uitschakelvrije overbrugging, contactdrukveren, handgreepverbinding	Mechanisch uithoudingsvermogen 100.000 handelingen, contactdruk 5-10N, stuitertijd <3 ms
Uitgebreide testen	Testen van primaire injectie (0,5-1000A), verificatie van tijd-stroomcurve, simulatie van fase-uitval	100% geautomatiseerd testen, datalogging, traceerbaarheid van QR-codes

Primaire grondstoffen en componentspecificaties

Onderdeel	Materiaalspecificatie	Normen voor leveranciers	Belangrijkste eigenschappen
Bimetaalstrook	Inconel 718/gepassiveerd staalcomposiet (ASTM TM2) of messing/staal	ASTM B388, IEC 60404	Doorbuigingssnelheid 0,2 mm/°C, stabiliteit ±3% over 20 jaar, kruipweerstand
Elektromagnetische spoel	Geëmailleerde koperdraad Klasse F (155°C) of Klasse H (180°C)	IEC 60317, NEMA MW 35	Doorslagspanning >2kV, soldeerbaarheid 390°C/2s, flexibiliteit
Magnetische kern	Lamineringen van siliciumstaal (0,35-0,5 mm) of massief ijzer	IEC 60404-8, JIS C 2552	Hoge permeabiliteit, lage remanentie, consistente opnamekarakteristieken
Belangrijkste contacten	Elektrolytisch koper (Cu-ETP) + AgNi 90/10 of AgCdO tips	ASTM B152, IEC 60368	Geleidbaarheid ≥100% IACS, weerstand tegen boogerosie, anti-lassen
Neem contact op met veren	Berylliumkoper (CuBe2) of roestvrij staal 301	ASTM B196	Vermoeiingslevensduur >100.000 cycli, constante druk 5-10N
Booggootplaten	Steatietkeramiek of aluminiumoxide (Al₂O₃ 95%)	IEC 60672	Hittebestendigheid >1000°C, diëlektrische sterkte >15kV/mm
Booglopers	Koper-wolfraam (CuW) of staal met koperlaag	ASTM B702	Weerstand tegen boogerosie, magnetische boogafbuiging
Gegoten behuizing	BMC (DMC-2) thermohardende kunststof of PA66 GF30	IEC 60664-1, UL 94 V-0	Volgindex >600V, hittebestendigheid 180°C, impact >7 kJ/m²
Bedieningsmechanisme	Verzinkt staal of RVS 304	ISO 898-1, ASTM A240	Treksterkte >400 MPa, corrosieweerstand, slijtvast
Terminals	Messing C36000 of koper C11000 vertind (5-8μm)	ASTM B16/B187	Stroomdichtheid 1,0-1,5 A/mm², koppel bestand tegen 1,5-3,0 Nm

Naleving van normen en testprotocollen

Internationaal normenkader

Standaard	Domein	Toepasselijke beoordelingen
IEC 60947-2	Laagspanningsschakelaars - Stroomonderbrekers	Kortsluitbeveiliging, uitschakelvermogen, isolatie
IEC 60947-4-1	Magneetschakelaars en motorstarters - Elektromechanische schakelaars en motorstarters	Motorstart, overbelastingsbeveiliging, coördinatie met contactors
EN 60947-2 / EN 60947-4-1	Europese geharmoniseerde versies	CE-markering, naleving van de EU-markt
GB/T 14048.2 / GB/T 14048.4	Chinese nationale normen	CCC-certificering, Chinese markt

Verplichte typetests (IEC 60947-4-1 en IEC 60947-2)

Categorie testen	Specifieke test	Acceptatiecriteria
Temperatuurstijging	Continue stroom bij nominale Ir	Klemmen ≤80K (zilver), ≤65K (kaal), bimetaal ≤85K
Diëlektrische eigenschappen	Vermogensfrequentiebestendig (2kV-2,5kV/1min), impuls (6kV-8kV)	Geen storing, geen flashover
Bescherming tegen overbelasting	1,05×Ir (geen trip 2 uur), 1,25×Ir (trip ≤2 uur), 1,5×Ir (trip <4min)	Conventionele uitschakeltijden per uitschakelklasse
Kortsluiting breken	Icu (ultiem), Ics (service) bij nominale spanning	100kA @ 400V (compact), 15-50kA @ 400V (vermogensbereik)
Coördinatie	Type 1 of Type 2 met SCPD	Type 2: geen schade, onmiddellijke heroperatie
Fase-uitvalgevoeligheid	Eenfasige werking bij 0,9×Ir	Uitschakeling binnen 10 seconden, voorkomt eenfasige motor
Mechanisch uithoudingsvermogen	100.000 onbelaste operaties	<5% parameterafwijking, geen mechanische storing
Elektrisch uithoudingsvermogen	100.000 AC-3-bewerkingen (0,63-32A)	Contactslijtage <50%, uitschakelkarakteristieken blijven behouden
Milieu	Vochtige hitte (IEC 60068-2-30), koude, droge hitte	Functioneel na conditionering, geen corrosie
EMC	Immuniteit voor uitgestraalde/geleide interferentie (elektronische typen)	Geen hinderlijke uitschakelingen, EN 60947-4-1 bijlage L

Fabriekskwaliteitscontrole- en inspectienormen

Inkomend materiaal QC (IQC)

Materiaal	Inspectieartikelen	Bemonsteringsplan	Apparatuur
Bimetaalstrips	Doorbuigingssnelheid, weerstand, stabiliteit, maattolerantie	Per batch, monsteronderzoek	Thermische oven, doorbuigingsmeter, weerstandsbrug
Geëmailleerde draad	Diameter, isolatiedikte, doorslagspanning, flexibiliteit	AQL 0,65	Micrometer, diëlektrische tester, rektester
Zilveren contacttips	Zuiverheid, dichtheid, hardheid, compatibiliteit met soldeerlegeringen	Per partij	Spectrometer, hardheidsmeter, metallurgische microscoop
Kunststof verbindingen	Glasgehalte, viscositeit, uithardingseigenschappen, ontvlambaarheid	Per partij	Smeltstroomindexeerder, DSC, UL 94-testapparaat
Stalen componenten	Hardheid, treksterkte, maattolerantie	AQL 1.0	Rockwell hardheidsmeter, trekmachine, CMM

Kwaliteitscontrole tijdens het proces (IPQC)

Station	Controleparameters	Frequentie	Methode
Bimetaal kalibratie	Uitschakeltemperatuur, doorbuiging bij referentietemperatuur, markering	Elke eenheid	Geautomatiseerd kalibratiestation met stroominjectie
Spoelwikkeling	Aantal beurten, spanning, weerstand, isolatie	Elke eenheid	Geautomatiseerde wikkelmachine met feedback, ohmmeter
Magnetische trip-instelling	Luchtspleet, veervoorspanning, onmiddellijke uitschakelstroom	Elke eenheid	Primaire injectietester (50-1000A), timingmeting
Contactmontage	Contactafstand, druk, uitlijning, weerstand	Elke 100 eenheden	Krachtmeter, micro-ohmmeter, optische comparator
Mechanisme integratie	Schakelkracht, trip-free-functie, bediening van de handgreep	Elke eenheid	Geautomatiseerde functionele tester, kracht-verplaatsingscurve

Eindkwaliteitscontrole (FQC) en uitgaande kwaliteitscontrole (OQC)

Testitem	Standaard	Monstergrootte
Verificatie van thermische uitschakeling	1,05×Ir (geen trip), 1,25×Ir (trip), tijdregistratie	100%
Magnetische tripverificatie	12-14×Ir onmiddellijke trip, <20 ms	100%
Fase-uitvaltest	Eenfasige werking, uitschakeling binnen 10s	100%
Diëlektrisch bestand tegen spanning	2kV wisselstroom/1min	100%
Isolatieweerstand	>100MΩ bij 500V DC	100%
Contactweerstand	<1mΩ per pool	100%
Mechanische bediening	10 AAN-UIT-cycli, soepele werking	100%
Visuele en dimensionale inspectie	Geen defecten op kritische afmetingen	100%
Duurzaamheid markeren	Afvegen met oplosmiddel, schuurtest	AQL 1.0
Verpakkingsintegriteit	Valtest, trillingen (ISTA 3A)	Per lot

Productie-infrastructuur en productiecapaciteit

Geavanceerde productieapparatuur

Uitrustingscategorie	Machinespecificatie	Functie	Capaciteit
Bimetaalproductielijn	Precisiewalserij, warmtebehandelingsoven, stempelpers	Productie van bimetaalstrips, kalibratie	50.000 strips/dag
Geautomatiseerde kalibratie	Roterend kalibratiesysteem met 6 stations en temperatuurkamers	Kalibratie thermische uitschakeling (-20°C tot +60°C)	2.000 eenheden/dag
Primaire injectietesten	1000A primaire stroominjectieset	Verificatie van tijd-stroomcurve	500 eenheden/uur
Spoelwikkeling	CNC-wikkelmachines met spanningscontrole	Productie van elektromagnetische spoelen	10.000 spoelen/dag
Neem contact op met Solderen	Soldeeroven met gecontroleerde atmosfeer (H₂/N₂)	Zilverpunt solderen aan koperen dragers	5.000 contacten/uur
Montage	Arbeidsassemblagecellen	Mechanisme montage, kalibratie, testen	3.000 eenheden/dag per lijn
Uithoudingsvermogen testen	Mechanische/elektrische levensduurtestbanken (100.000 cycli)	Levensduurverificatie, slijtagemonitoring	200 eenheden gelijktijdig
Milieutesten	Temperatuur-/vochtigheidskamers, triltafels	Verificatie van conformiteit met IEC 60068-2	100 eenheden/dag

Productiecapaciteit en doorlooptijden

Productcategorie	Maandelijkse capaciteit	Standaard doorlooptijd	Dringende bestelmogelijkheid
Compacte MPCB (0,63A-25A)	100.000 eenheden	4-5 weken	3 dagen (voorraadcomponenten)
Standaard MPCB (0,1A-32A)	80.000 eenheden	4-5 weken	5 dagen
Vermogens-MPCB (10A-63A)	60.000 eenheden	4-5 weken	7 dagen
Zware MPCB (40A-100A)	20.000 eenheden	4-5 weken	10 dagen
Elektronische MPCB (25A-150A)	20.000 eenheden	4-5 weken	7 dagen

Engineering en technische teamstructuur

Afdeling	Personeel	Expertise	Verantwoordelijkheden
R&D-techniek	5 ingenieurs	Algoritmen voor motorbeveiliging, bimetaalmaterialen, elektromagnetisch ontwerp, boogdoving	Ontwikkeling van nieuwe producten, thermische modellering, patentportfolio (40+ patenten)
Procestechniek	18 ingenieurs	Precisiekalibratie, geautomatiseerde assemblage, lean manufacturing, Industrie 4.0	Productieoptimalisatie, SOP-documentatie, rendementsverbetering (>99,5%)
Testen en valideren	15 ingenieurs	Testen met hoge stroomsterkte, motorsimulatie, omgevingstesten, EMC	Coördinatie van typetests (IEC 60947-4-1), foutanalyse, certificering
Toepassingstechniek	10 ingenieurs	Berekeningen voor het starten van motoren, coördinatiestudies, inbedrijfstelling ter plaatse	Technische ondersteuning van klanten, ontwerp van schema's, training in motorbeveiliging
Kwaliteitsborging	30 technici	ISO 9001, IATF 16949, statistische procescontrole (SPC), metrologie	Leveranciersaudit, procesaudit, corrigerende maatregelen, kalibratielaboratorium

Certificeringen en nalevingsdocumentatie

Certificering	Uitgevende instantie	Domein	Geldigheid
ISO9001:2015	ZHONGDA HUAYUAN	Kwaliteitsmanagementsysteem	Jaarlijks toezicht
IEC 60947-2 typetest	SGS	Prestaties van stroomonderbrekers	Per productserie
CE-markering	Aangemelde instantie	Toegang tot de EU-markt	Ontwerp-afhankelijk
CCC (China)	CQC	Chinese verplichte certificering	Geldigheidsduur van 5 jaar

Waarom onze MPCB-productie zich onderscheidt

Onze productiefaciliteit vertegenwoordigt 20 jaar specialisatie in motorbeveiligingstechnologie en levert MPCB's die de mondiale normen overtreffen door:

Verticale integratie: Interne productie van bimetaalelementen, precisiekalibratie en productie van elektromagnetische spoelen, waardoor volledige kwaliteitscontrole en snelle aanpassing worden gegarandeerd

Geavanceerde kalibratietechnologie: geautomatiseerde kalibratiesystemen met 6 stations en temperatuurkamers (-20°C tot +60°C) die een uitschakelnauwkeurigheid van ±3% bereiken over het gehele werkingsbereik

Testen van infrastructuur: $3M+ geïnvesteerd in primaire injectietests (1000A capaciteit), duurzaamheidsverificatie over 100.000 cycli en uitgebreide omgevingssimulatie

Motorspecifieke expertise: Diep inzicht in de startkarakteristieken van motoren, thermische curven en coördinatievereisten met contactors en softstarters

Aanpassingsvermogen: Van gespecialiseerde stroominstellingen tot unieke montageconfiguraties en hulpcontactopstellingen - ontworpen volgens uw motorbeveiligingsvereisten

View as

GV3 80A motorbeveiligingsschakelaar

Ontdek de CDADA GV3 80A motorbeveiligingsschakelaar, CE-gecertificeerd, met thermische overbelasting, kortsluiting, faseverlies en isolatie. Beschikt over een vermogen van 690 V, 110.000 cycli en temperatuurcompensatie. Ideaal voor robuuste motorbeveiliging in industriële omgevingen. Neem contact met ons op voor een fabrieksdirecte prijs.

Bekijk meer >> Stuur onderzoek >>

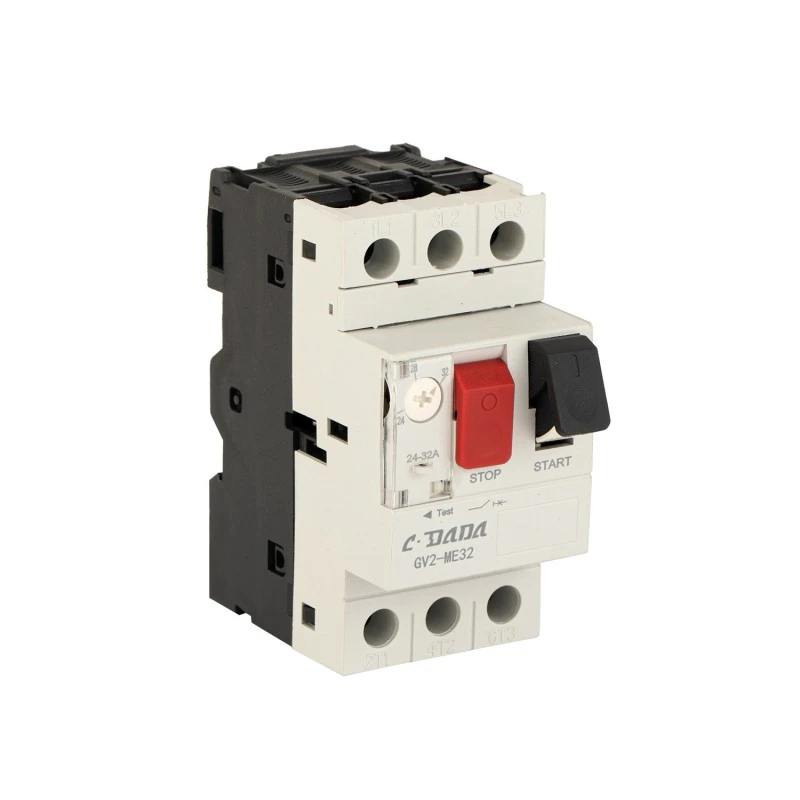

GV2 2P Motorbeveiligingsschakelaar
