EenMCCB met lekbeschermingcombineert conventionele gegoten stroomonderbrekerfuncties met aardlekbeveiliging in één gecoördineerde oplossing. Voor commerciële gebouwen, industriële faciliteiten, fabrikanten van apparatuur en elektrische aannemers kan dit een gemeenschappelijke uitdaging aangaan: het beschermen van een stroomcircuit tegen overbelasting en kortsluiting en tegelijkertijd het detecteren van potentieel gevaarlijke lekstroom.
De sleutel is niet simpelweg het kiezen van een breker met meer functies. Het apparaat moet overeenkomen met de systeemspanning, nominale stroom, kortsluitomstandigheden, poolconfiguratie, lekstroominstelling, installatieomgeving en coördinatievereisten. In deze gids wordt uitgelegd hoe de technologie werkt, welke problemen deze aanpakt en wat kopers moeten verifiëren voordat ze een MCCB met lekbescherming specificeren.
Inhoudsopgave
- 1. Wat is een MCCB met lekbescherming?
- 2. Hoe werkt lekbescherming?
- 3. Welke elektrische problemen kan het oplossen?
- 4. Waarom MCCB en lekbescherming combineren?
- 5. Waar wordt een MCCB met lekbescherming gebruikt?
- 6. Wat moeten kopers controleren vóór selectie?
- 7. Belangrijke parameters uitgelegd
- 8. MCCB met lekbescherming versus afzonderlijke beschermingsapparaten
- 9. Overwegingen bij installatie en onderhoud
- 10. Shanghai DaDa Electric Co., Ltd. en oplossingen voor lekbescherming
- 11. Veelgestelde vragen
- 12. Conclusie
1. Wat is een MCCB met lekbescherming?
Een stroomonderbreker met gegoten behuizing, gewoonlijk MCCB genoemd, is ontworpen om elektrische laagspanningscircuits te beschermen tegen omstandigheden zoals overbelasting en kortsluiting. In tegenstelling tot een basisbeveiligingsschakelaar kan een MCCB worden geselecteerd over een breed scala aan stroomwaarden en onderbrekingscapaciteiten, waardoor deze geschikt is voor commerciële en industriële distributiesystemen.
EenMCCB met lekbeschermingvoegt reststroom- of aardlekdetectie toe aan deze conventionele beveiligingsfuncties. Wanneer een abnormale lekstroom wordt gedetecteerd en het geconfigureerde bedrijfsniveau bereikt, kan het beveiligingsmechanisme een uitschakeling initiëren en het betreffende circuit loskoppelen.
Deze combinatie is vooral handig wanneer elektrische ontwerpers meerdere beschermingslagen willen zonder een onnodig ingewikkelde paneelopstelling te creëren. Commerciële producten zijn verkrijgbaar als geïntegreerde MCCB-plus-reststroomoplossingen of als MCCB's gecombineerd met compatibele aardlekmodules. IEC 60947-2 bevat eisen voor stroomonderbrekers met aardlekbeveiliging, terwijl fabrikanten verschillende configuraties en instelbereiken kunnen bieden.
2. Hoe werkt lekbescherming?
In een gezond elektrisch circuit moet de stroom die door de uitgaande geleiders vloeit, op de juiste manier overeenkomen met de stroom die door het circuit terugkeert. Er is sprake van een lekkage wanneer een deel van de stroom een onbedoeld pad volgt, bijvoorbeeld door verslechtering van de isolatie, aangesloten apparatuur of doordat een persoon contact maakt met een onder spanning staand onderdeel.
Lekbeveiliging bewaakt de reststroom die met deze onbalans gepaard gaat. Als de gemeten reststroom de geconfigureerde bedrijfsdrempel van het apparaat overschrijdt, stuurt het beveiligingssysteem een uitschakelsignaal naar het MCCB-mechanisme.
Afhankelijk van het productontwerp kan lekbescherming instelbare reststroom, tijdsvertraging, testfunctionaliteit, alarmindicatie of andere bewakingsfuncties bieden. Commerciële MCCB-lekbeschermingsproducten tonen aan dat de gevoeligheids- en vertragingsinstellingen aanzienlijk kunnen variëren, afhankelijk van de beoogde toepassing.
Waarom is dit anders dan bescherming tegen overbelasting?
Overbelastingsbeveiliging en lekkagebeveiliging reageren op verschillende problemen. Een overbelast circuit kan overmatige stroom trekken omdat er te veel belastingen zijn aangesloten of omdat apparatuur boven de beoogde capaciteit werkt. Een lekfout betreft echter stroom die ontsnapt uit het beoogde geleidingspad.
Daarom biedt het eenvoudigweg vergroten van de bescherming tegen overbelasting niet automatisch een geschikte bescherming tegen lekkage. De twee functies moeten afzonderlijk worden overwogen bij het ontwerpen van een elektrisch distributiesysteem.
3. Welke elektrische problemen kan het oplossen?
Elektrische apparatuur die in fabrieken, commerciële gebouwen en infrastructuurprojecten wordt gebruikt, kan onder veeleisende omstandigheden langdurig functioneren. Vocht, stof, veroudering van de isolatie, mechanische schade, installatiefouten en verslechtering van de apparatuur kunnen allemaal bijdragen aan abnormale stroompaden.
Beschadigde of verouderde isolatie kan onbedoelde stroompaden creëren die zich mogelijk niet als een conventionele kortsluiting gedragen.
Reststroombeveiliging kan helpen bij het detecteren van lekomstandigheden die een snelle ontkoppeling van het circuit vereisen.
Het combineren van beveiligingsfuncties kan de opstelling vereenvoudigen in vergelijking met het gebruik van meerdere onafhankelijke componenten.
Het daadwerkelijke beschermingsniveau is afhankelijk van het volledige elektrische systeem, de apparaatconfiguratie en de installatieomstandigheden. Een MCCB met lekbescherming moet daarom worden behandeld als onderdeel van een goed ontworpen beveiligingssysteem en niet als een universele oplossing voor elk elektrisch gevaar.
4. Waarom MCCB en lekbescherming combineren?
Voor veel elektrische projecten is de belangrijkste attractie de mogelijkheid om aan verschillende beveiligingsvereisten te voldoen binnen een gecoördineerde apparaatopstelling. Dit kan waardevol zijn als paneelruimte, installatietijd en systeemcoördinatie belangrijk zijn.
1. Meerdere beveiligingsfuncties
Een goed geconfigureerd apparaat kan binnen dezelfde beveiligingsarchitectuur bescherming bieden tegen overbelasting, kortsluiting en reststroom. Dit maakt het voor ingenieurs eenvoudiger om een gedefinieerde beveiligingsstrategie voor een voedings- of distributiecircuit op te stellen.
2. Efficiënter paneelontwerp
Geïntegreerde of nauw op elkaar afgestemde beveiligingscomponenten kunnen de behoefte aan afzonderlijke apparaten, bedrading en montagevoorzieningen verminderen. Fabrikanten van aardlekschakelaars met aardlekschakelaar wijzen specifiek op de compacte installatie en de verminderde componentvereisten als praktische voordelen.
3. Verstelbare bescherming
Sommige producten bieden instelbare reststroomdrempels en tijdsvertragingen. Hierdoor kan de beveiligingsinrichting worden aangepast aan verschillende circuits in plaats van te vertrouwen op één vaste instelling voor elke toepassing.
4. Gemakkelijkere systeemplanning
Wanneer vereisten voor overbelasting, kortsluiting en lekkage samen worden bekeken, kunnen ingenieurs de volledige beveiligingsstrategie evalueren in plaats van afzonderlijke componenten afzonderlijk te selecteren.
5. Waar wordt een MCCB met lekbescherming gebruikt?
De juiste toepassing is afhankelijk van het elektrische ontwerp, lokale eisen en productspecificaties. Typische toepassingsgebieden zijn onder meer:
- Verdeelborden voor commerciële gebouwen
- Industriële stroomdistributiesystemen
- Fabrieksproductieapparatuur
- Motor- en machinetoevoersystemen
- Werkplaatsen en productiefaciliteiten
- Infra- en utiliteitsinstallaties
- Elektrische apparatuur waarvoor aardlekbewaking vereist is
- Verdeelsystemen waarbij de paneelruimte beperkt is
- Projecten die een gecoördineerde overbelastings-, kortsluit- en aardlekbeveiliging vereisen
MCCB's worden veel gebruikt in de industriële en commerciële distributie, omdat hun stroomwaarden en onderbrekingsmogelijkheden toepassingen kunnen dekken die verder gaan dan het typische bereik van kleine stroomonderbrekers.
6. Wat moeten kopers controleren vóór selectie?
Het selecteren van een MCCB met lekbescherming, uitsluitend gebaseerd op de nominale stroomsterkte, kan problemen veroorzaken tijdens de installatie. Kopers moeten de fabrikant of elektrotechnisch ingenieur voldoende systeeminformatie verstrekken voordat ze een model bevestigen.
- Nominale stroom:Bepaal de verwachte continue belasting en selecteer een geschikte stroomsterkte op basis van het volledige circuitontwerp.
- Bedrijfsspanning:Bevestig de systeemspanning en of het product geschikt is voor de beoogde AC-toepassing.
- Aantal polen:Controleer of het systeem 3P, 4P of een andere configuratie vereist.
- Kortsluitvermogen:Controleer de beschikbare verwachte foutstroom en zorg ervoor dat de onderbreker een geschikte onderbrekingswaarde heeft.
- Lekkagegevoeligheid:Bepaal de resterende bedrijfsstroom die nodig is voor de beoogde beveiligingsstrategie.
- Vertraging:Overweeg of onmiddellijke werking of een tijdvertraagde reactie vereist is voor coördinatie met stroomopwaartse of stroomafwaartse apparaten.
- Installatievoorwaarden:Controleer de omgevingstemperatuur, behuizing, vochtigheid, hoogte en andere relevante omgevingsfactoren.
- Normen en certificeringen:Bevestig de normen en goedkeuringen die vereist zijn in de doelmarkt.
7. Belangrijke parameters uitgelegd
De volgende parameters zijn vooral belangrijk bij het vergelijken van verschillende MCCB-lekbeschermingsproducten.
| Parameter | Waarom het ertoe doet | Wat kopers moeten bevestigen |
|---|---|---|
| Nominale stroom (in) | Definieert het huidige niveau waarvoor de stroomonderbreker is ontworpen onder gespecificeerde omstandigheden. | Zorg ervoor dat de onderbreker past bij de circuitbelasting en het ontwerp van de geleider. |
| Nominale spanning (Ue) | Definieert de elektrische bedrijfsspanning voor de toepassing. | Controleer de compatibiliteit met de systeemspanning. |
| Brekende capaciteit | Geeft de foutstroom aan die de onderbreker veilig kan onderbreken onder gespecificeerde testomstandigheden. | Vergelijk de productwaarde met de beschikbare kortsluitstroom. |
| Lekstroominstelling | Bepaalt het reststroomniveau waarbij de lekbeveiliging werkt. | Bevestig de vereiste gevoeligheid en het instelbereik. |
| Vertraging | Kan helpen bij het coördineren van lekbescherming met andere beschermende apparaten. | Controleer of de vereiste reactie onmiddellijk of vertraagd is. |
| Aantal Polen | Bepaalt welke geleiders worden geschakeld en beveiligd. | Bevestig 3P, 4P of andere vereiste configuratie. |
| Normen | Biedt een raamwerk voor productprestaties en testen. | Controleer de toepasselijke IEC-, regionale en projectvereisten. |
De huidige commerciële producten met aardlekbeveiliging kunnen bijvoorbeeld verschillende combinaties bieden van nominale stroom, poolconfiguratie, bedrijfsspanning en uitschakelvermogen. Deze specificaties moeten altijd worden gecontroleerd aan de hand van de daadwerkelijke productdatasheet, in plaats van alleen op basis van de productcategorie te veronderstellen.
8. MCCB met lekbescherming versus afzonderlijke beschermingsapparaten
Zowel geïntegreerde als afzonderlijke beschermingsvoorzieningen kunnen technisch geschikt zijn. De betere configuratie hangt af van de elektrische architectuur van het project, de ruimtevereisten, de coördinatiestrategie en de inkoopvoorkeuren.
| Overweging | MCCB met lekbescherming | Afzonderlijke beschermingsregeling |
|---|---|---|
| Paneelindeling | Kan een compacte opstelling opleveren. | Vereist mogelijk extra montageruimte. |
| Bedrading | Kan de onderlinge verbinding tussen afzonderlijke beveiligingscomponenten verminderen. | Kan extra bedrading en coördinatie vereisen. |
| Beveiligingsfuncties | Ontworpen rond een gecombineerde beschermingsregeling. | Functies kunnen onafhankelijk worden geselecteerd. |
| Onderhoud | Minder afzonderlijke componenten kunnen de inspectie vereenvoudigen. | Afzonderlijke componenten kunnen afhankelijk van het ontwerp afzonderlijk worden vervangen. |
| Maatwerk | Afhankelijk van de beschikbare configuraties voor onderbrekers en lekbescherming. | Kan flexibiliteit bieden door verschillende apparaten te combineren. |
Het belangrijke punt is dat integratie niet automatisch geschiktheid betekent. De gekozen combinatie moet nog steeds voldoen aan de elektrische eisen van de installatie.
9. Overwegingen bij installatie en onderhoud
Een correcte installatie is net zo belangrijk als het selecteren van de juiste onderbreker. Zelfs een goed ontworpen MCCB met lekbescherming levert mogelijk niet de beoogde prestaties als de bedrading, aardingsopstelling, instellingen of installatieomgeving onjuist zijn.
Controleer de bedrading zorgvuldig
Volg het bedradingsschema en de installatie-instructies van de fabrikant. De fase- en neutrale geleiders moeten, indien van toepassing, op de juiste manier worden geplaatst om het reststroomdetectiesysteem te laten werken zoals bedoeld.
Controleer de lekkage-instelling
Ga er niet van uit dat de laagst beschikbare lekstroominstelling automatisch geschikt is. De instelling moet overeenkomen met de beoogde beveiligingsfunctie en de elektrische kenmerken van het circuit.
Denk aan selectiviteit
Grote distributiesystemen kunnen meerdere beveiligingsapparaten bevatten. Hun bedrijfskarakteristieken moeten samen worden beoordeeld, zodat een geschikte stroomafwaartse fout niet onnodig een veel groter deel van de installatie ontkoppelt.
Functionele testen uitvoeren
Als het product een testfunctie biedt, moeten de tests de door de fabrikant aanbevolen procedure en de vereisten die van toepassing zijn op de installatie volgen. Sommige aardlekschakelaars bieden testfuncties en extra bewakingsfuncties.
10. Shanghai DaDa Electric Co., Ltd. en oplossingen voor lekbescherming

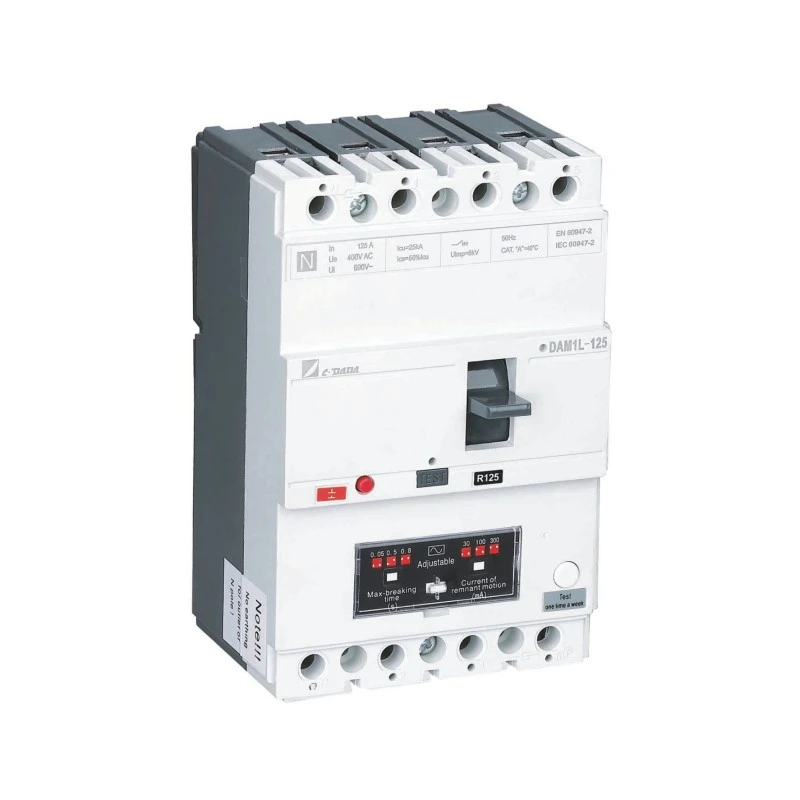

Shanghai DaDa Elektrisch Co., Ltd. biedt MCCB-oplossingen die zijn ontworpen voor toepassingen waarbij conventionele circuitbescherming en lekbescherming moeten samenwerken. De DAM1L-serie is een voorbeeld van een MCCB met geïntegreerde aardlekbeveiliging, ontworpen voor toepassingen zoals elektrische systemen in gebouwen, industriële locaties en andere laagspanningsdistributieomgevingen.
De productinformatie geeft configuraties aan zoals een vierpolige constructie, een breed nominaal stroombereik en instelbare aardlekbeveiliging. Afhankelijk van het model kan de bedrijfslekstroom over een bepaald bereik worden geconfigureerd, waardoor de beveiligingsstrategie aan verschillende toepassingen kan worden aangepast.
Voor buitenlandse kopers, distributeurs, paneelbouwers en elektriciens is de meest bruikbare aanpak om de leverancier de projectvereisten te verstrekken voordat hij een offerte aanvraagt. Dit helpt bepalen of de vereiste stroomsterkte, poolopstelling, lekinstelling, uitschakelvermogen en certificering beschikbaar zijn in de beoogde configuratie.
Informatie die in een onderzoek moet worden opgenomen
- Vereiste nominale stroom
- Systeemspanning en frequentie
- Aantal polen
- Vereiste lekstroomgevoeligheid
- Vereiste tijdvertragingsfunctie
- Verwachte kortsluitstroom of vereist uitschakelvermogen
- Installatieomgeving
- Doelmarkt- en certificeringsvereisten
- Benodigde hoeveelheid
- OEM- of aangepaste vereisten, indien van toepassing
Als u deze details in het begin verstrekt, kan de technische communicatie efficiënter worden en kunt u het risico verkleinen dat u een onderbreker selecteert die niet past bij de uiteindelijke installatie.
11. Veelgestelde vragen
Lekbeveiliging detecteert reststroom die wordt veroorzaakt door een onbedoeld stroompad en kan het uitschakelen van de onderbreker initiëren wanneer de geconfigureerde bedrijfsdrempel wordt bereikt. Het richt zich op een andere situatie dan conventionele overbelastings- en kortsluitbeveiliging.
Nee. Een gewone MCCB biedt functies zoals overbelastings- en kortsluitbeveiliging, terwijl een tegen lekkage beschermde configuratie reststroomdetectie en -bescherming toevoegt.
Lekbescherming kan helpen bij het detecteren van bepaalde abnormale stroompaden die kunnen bijdragen aan elektrische gevaren. Brandpreventie is echter afhankelijk van de volledige elektrische installatie, de staat van de apparatuur, de beveiligingsinstellingen en de toepasselijke veiligheidsmaatregelen.
Er is niet één instelling die geschikt is voor elke installatie. De juiste waarde hangt af van het beveiligingsdoel, de circuitkarakteristieken, de uitrusting en de toepasselijke elektrische vereisten. De instelling moet worden bepaald door gekwalificeerd personeel.
Een MCCB-configuratie is normaal gesproken ontworpen rond conventionele beveiligingsfuncties voor stroomonderbrekers, maar de exacte beveiligingsfuncties zijn afhankelijk van het specifieke model en de configuratie van de uitschakeleenheid. Controleer altijd de technische documentatie van de fabrikant.
IEC 60947-2 is een belangrijke norm voor laagspanningsstroomonderbrekers en bevat eisen die relevant zijn voor stroomonderbrekers met aardlekbeveiliging. Ook kunnen regionale normen en projectspecifieke eisen van toepassing zijn.
Ja, geschikte modellen kunnen worden gebruikt in industriële distributie- en apparatuurtoepassingen als hun elektrische specificaties, beschermingskenmerken en omgevingsspecificaties overeenkomen met de installatie.
Geef de vereiste stroom, spanning, polen, uitschakelvermogen, lekstroominstelling, tijdsvertragingsvereiste, installatievoorwaarden, hoeveelheid en doelcertificering op. Dit geeft de fabrikant voldoende informatie om een geschikte configuratie aan te bevelen.
12. Conclusie
Een MCCB met lekbeveiliging richt zich op twee belangrijke gebieden van elektrische beveiliging: conventionele overstroombeveiliging en detectie van reststroom. Door deze functies in een gecoördineerde oplossing samen te brengen, kan het de ontwerpen van stroomdistributie helpen vereenvoudigen waarbij elektrische veiligheid, paneelruimte en systeemcoördinatie belangrijk zijn.
De belangrijkste stap is om verder te kijken dan de productnaam. Nominale stroom, bedrijfsspanning, uitschakelvermogen, poolconfiguratie, lekgevoeligheid, tijdsvertraging, installatieomstandigheden en toepasselijke normen hebben allemaal invloed op de vraag of een bepaalde MCCB geschikt is voor een project.
Voor kopers die tegen lekkage beschermde MCCB's evalueren voor commerciële gebouwen, industriële faciliteiten, distributiepanelen of OEM-toepassingen, is het rechtstreeks werken op basis van de werkelijke elektrische vereisten de meest betrouwbare manier om een geschikte configuratie te identificeren.
