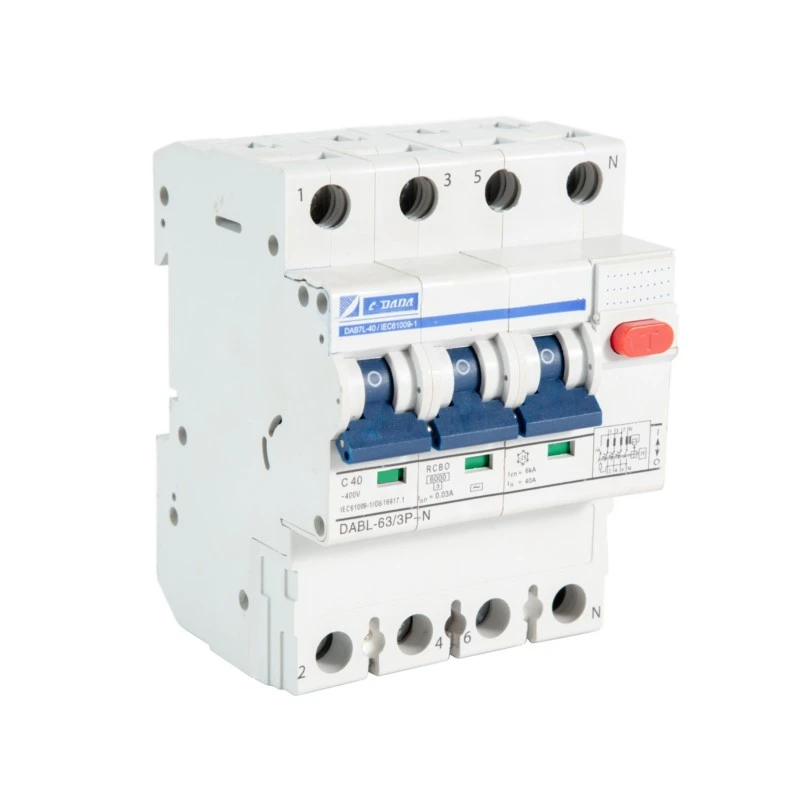

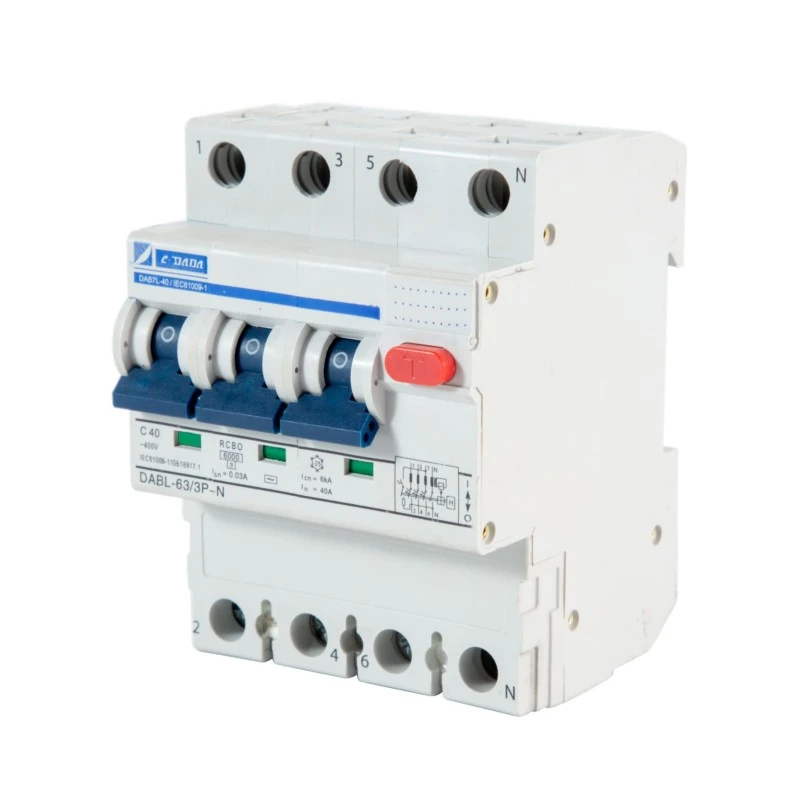

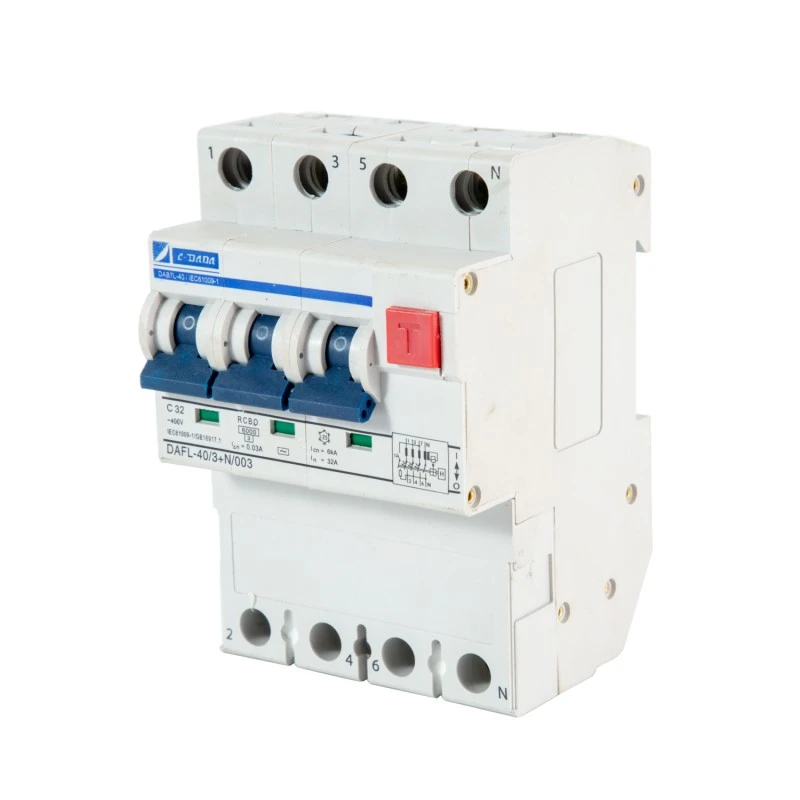

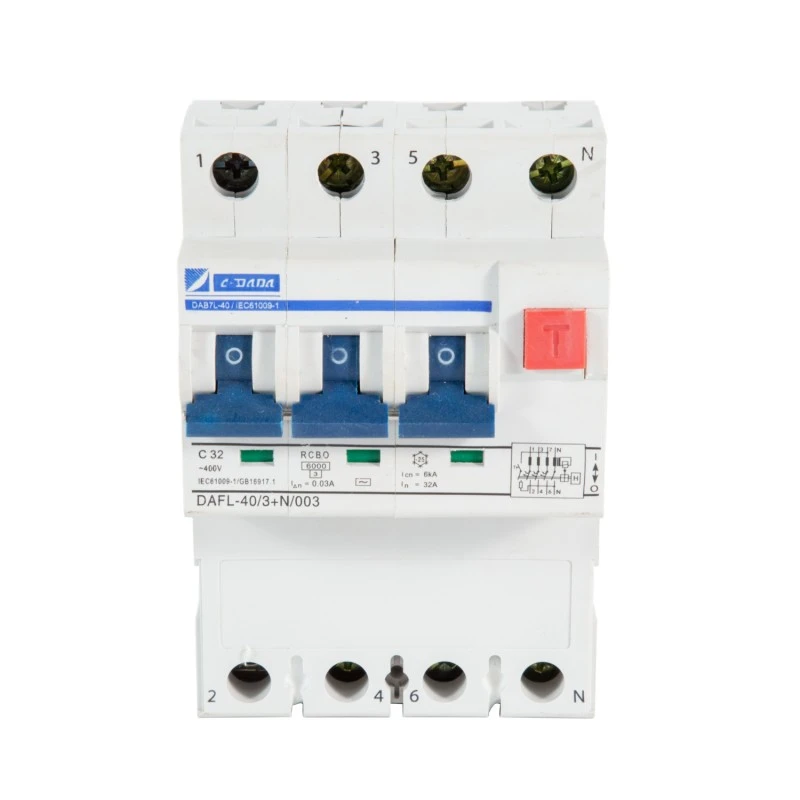

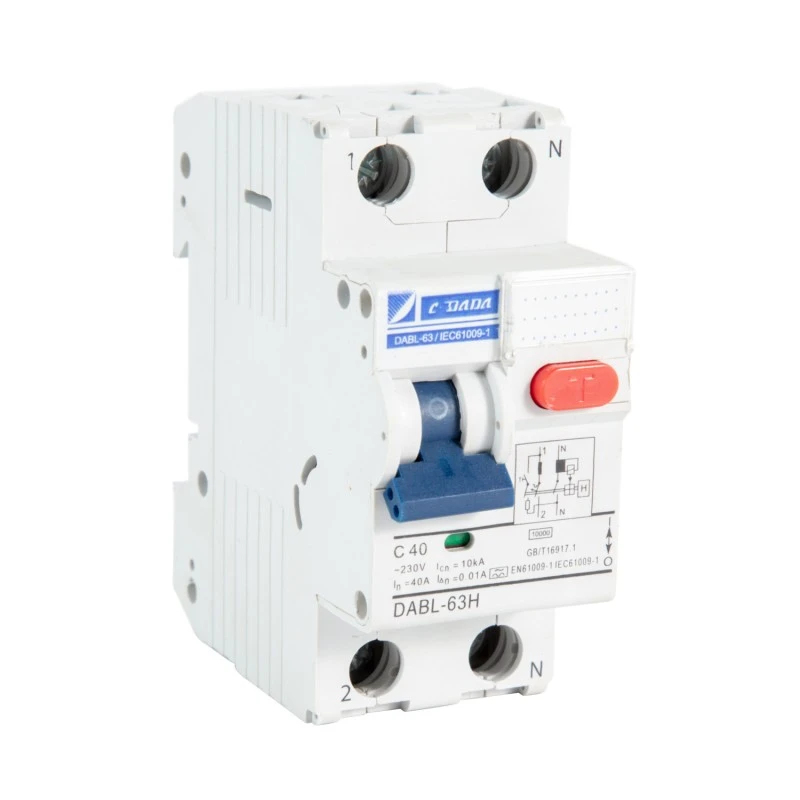

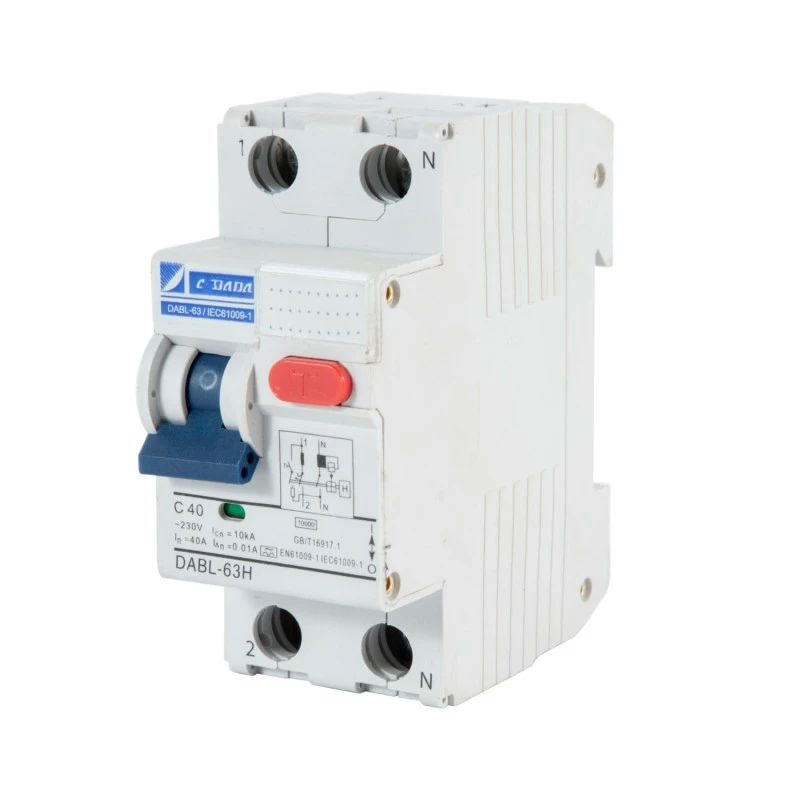

2P 4P Elektromagnetische aardlekschakelaar

Voor compromisloze veiligheid in omgevingen waar de betrouwbaarheid van de stroom onzeker is, heeft Shanghai DADA Electric CO., LTD. presenteert de CDADA DABF-63 2P 4P Elektromagnetische RCBO, een echte 2P/4P elektromagnetische aardlekschakelaar met overstroombeveiliging die werkt zonder enige elektronische componenten of externe voeding. Deze RCBO is ontworpen volgens de IEC-normen en biedt drie essentiële beveiligingen in één apparaat:

★ Preventie van elektrische schokken (via 30mA reststroomdetectie),

★ Overbelastingsbeveiliging (thermisch mechanisme),

★ Kortsluitonderbreking (magneetuitschakeling, 6kA).

Aanbevolen voor stopcontacten buiten, garages, kelders en landelijke installaties, de DABF-63 blijft functioneren, zelfs als de nulleider uitvalt, de spanning instort of tijdens stroomuitval - een cruciaal voordeel ten opzichte van elektronische alternatieven. Met een onafhankelijke contactpositie-indicator, een bedrijfsbereik van –25°C tot +40°C en een robuust terminalontwerp levert het feilloze prestaties waar dat het belangrijkst is.

Belangrijkste specificaties

Model: DABF-63-serie

Type: Elektromagnetische RCBO (geen elektronica, geen hulpstroom vereist)

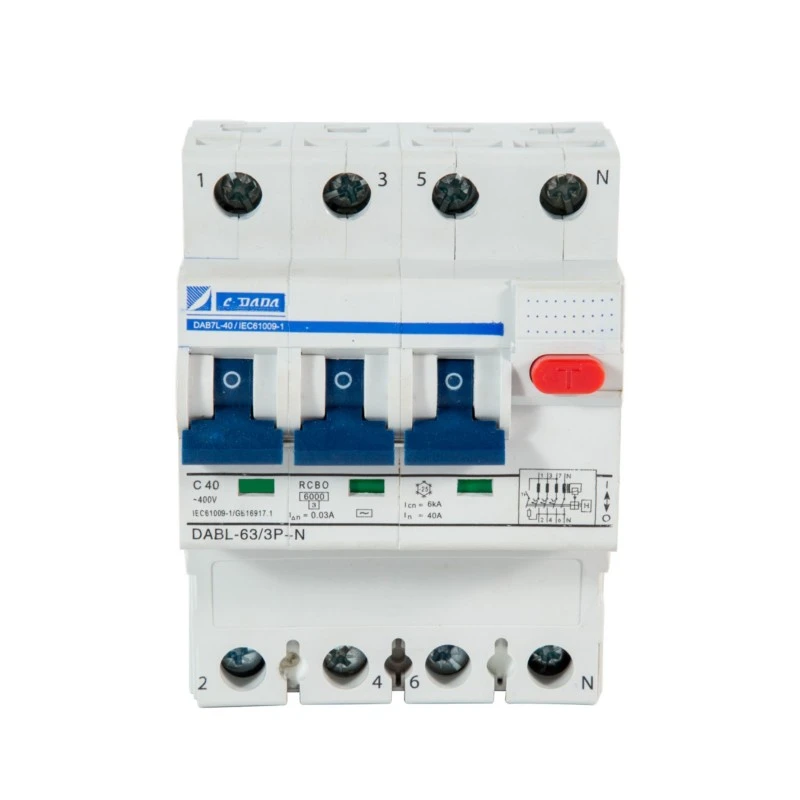

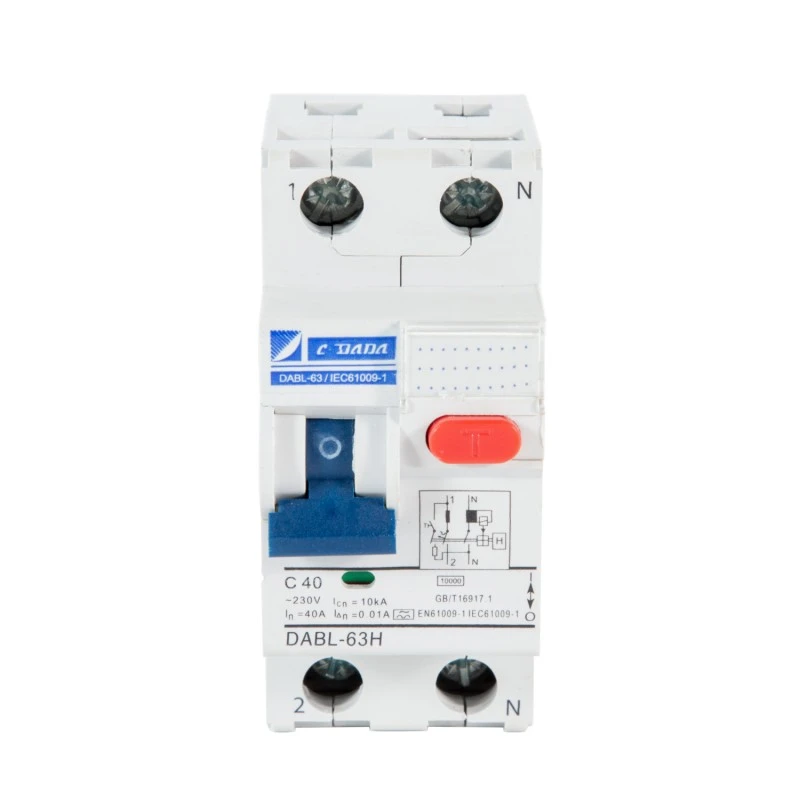

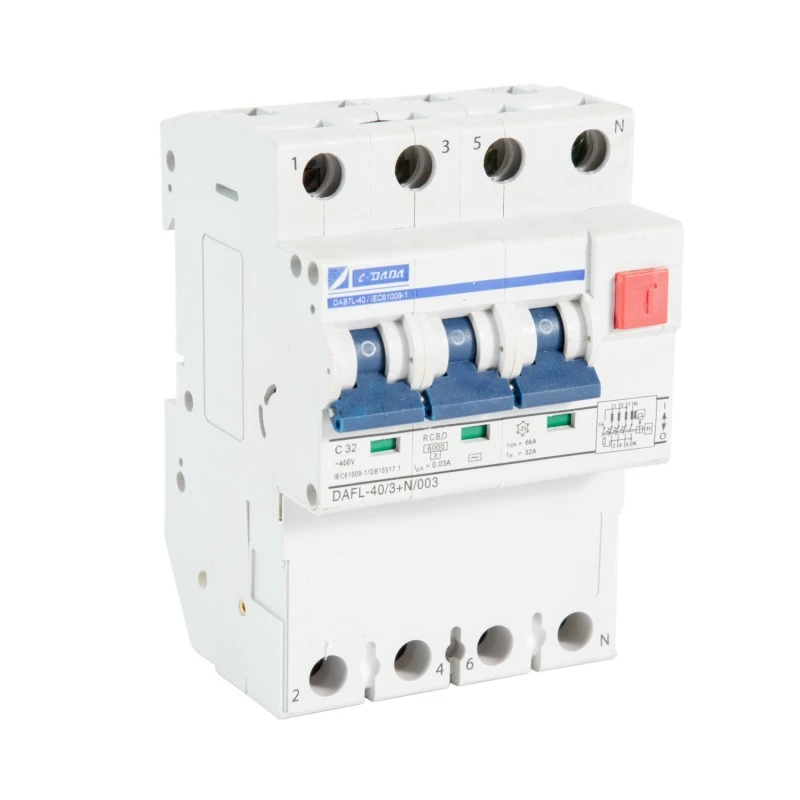

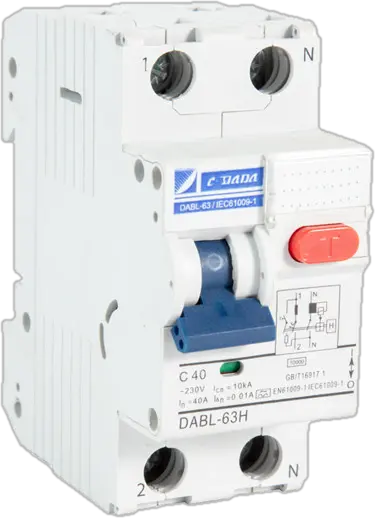

Polen: 2P (1+N) of 4P (3+N)

Nominale stroom (In): 6-63A (typisch bereik gebaseerd op DAB7-platform)

Residuele gevoeligheid (I△n): 30mA (standaard voor persoonlijke bescherming; 100mA optioneel)

Niet-uitschakelstroom: 0,5 × I△n

Triptijd bij I△n: ≤ 0,1s

Uitschakelvermogen: 6kA

Beveiligingsfuncties:

Reststroom (lekkage) – elektromagnetische detectie

★ Overbelasting – bimetaal thermisch

★ Kortsluiting – magnetische ontgrendeling

★ Bedrijfstemperatuur: –25°C tot +40°C

Montage: 2 modules breed op 35 mm DIN-rail

Belangrijkste kenmerken:

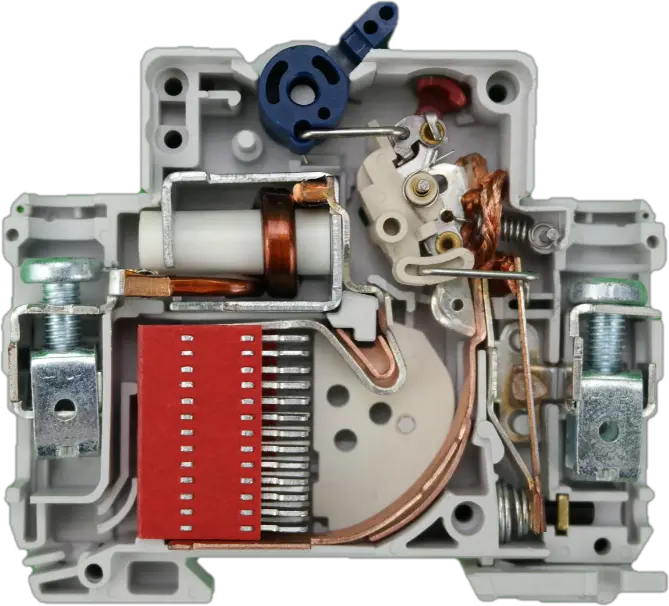

★ Puur elektromagnetisch differentieel mechanisme

★ Onafhankelijke contactpositie-indicator (echte AAN/UIT/trip-status)

★ “TEST”-knop voor maandelijkse functionaliteitscontrole

★ Gekerfde aansluitklemmen → lager thermisch verlies, sterkere grip

★ Zilverhoudende contacten → hoge duurzaamheid, lage weerstand

★ Multifunctionele schroeven (+/–) → eenvoudige installatie

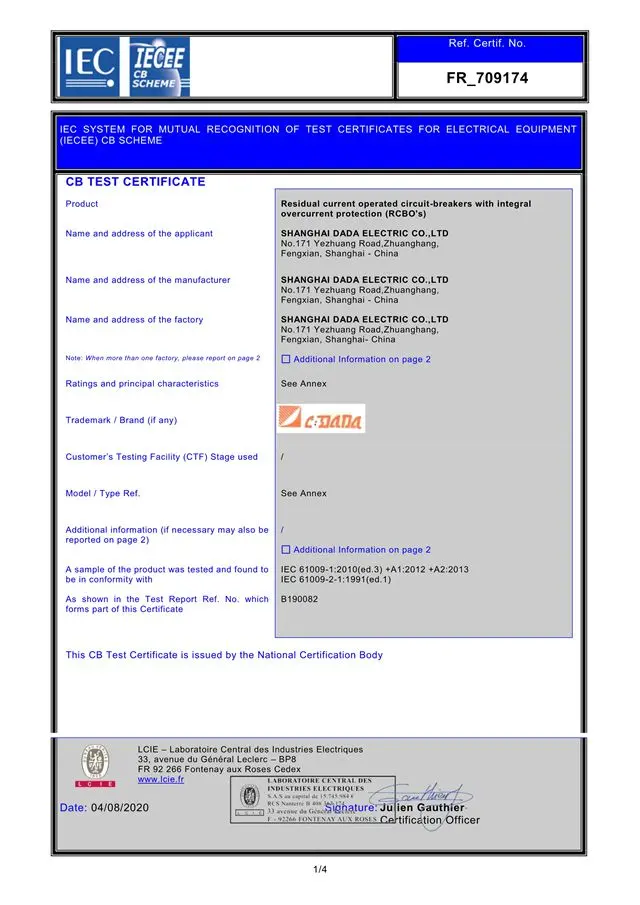

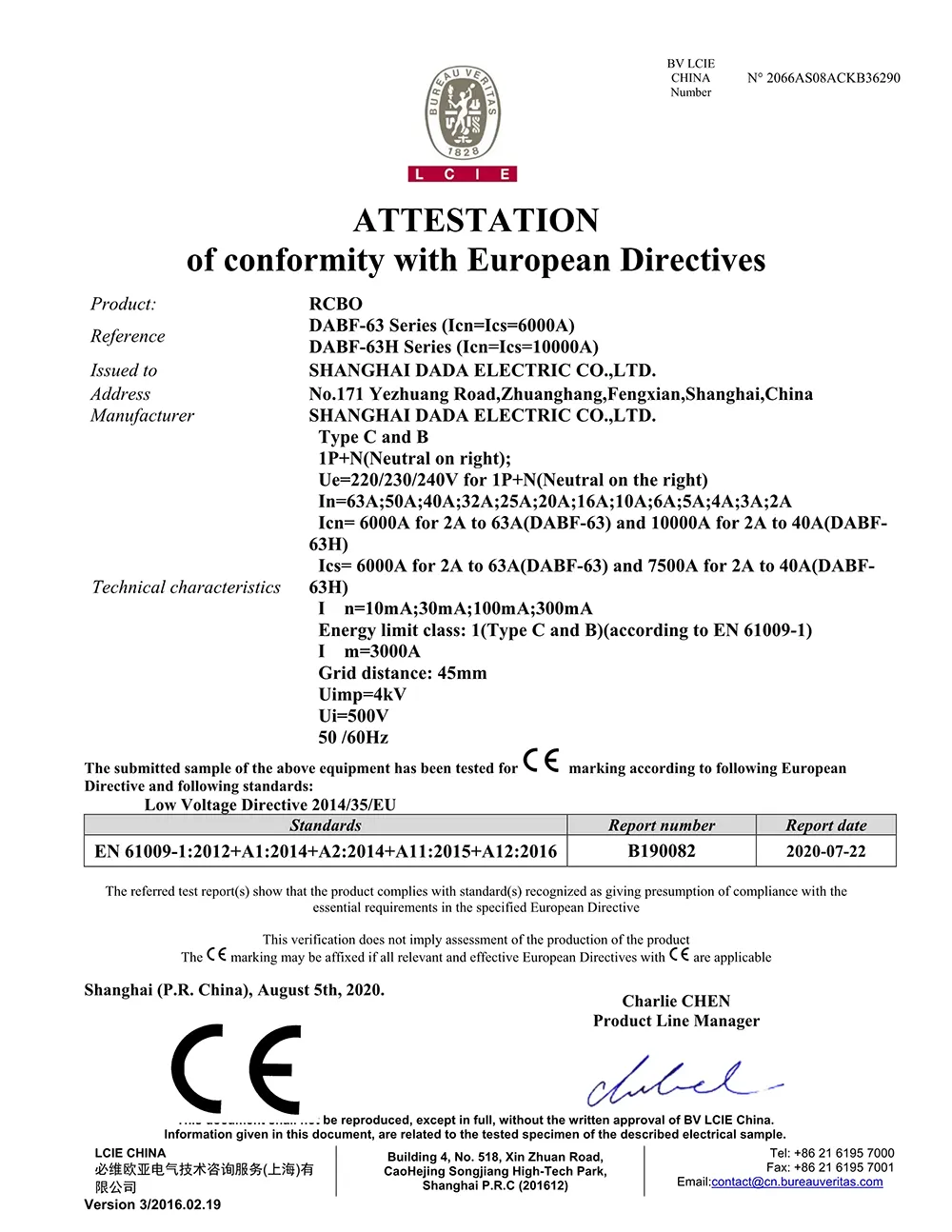

★ Certificeringen: CE, CB (RoHS-conforme materialen)

Waarom kiezen voor CDADA elektromagnetische RCBO?

★ Werkt zonder stroom – ooit

In tegenstelling tot elektronische RCBO's heeft onze 2P 4P elektromagnetische RCBO geen lijnspanning nodig om lekkage te detecteren, waardoor bescherming wordt gegarandeerd tijdens nulleideruitval, onderspanning of volledige uitval.

★ Ideaal voor ruige of afgelegen locaties

Perfect voor plattelandsgebieden, bouwplaatsen, boerderijen, tunnels en regio's met onstabiele elektriciteitsnetwerken waar elektronische apparaten defect kunnen raken.

★ Inherent fail-safe

Geen halfgeleiders = geen veroudering, geen softwarefouten, geen EMI-gevoeligheid. Gewoon bewezen elektromagnetische fysica.

★ Duidelijke operationele status

De onafhankelijke contactindicator geeft de werkelijke contactstatus weer – van cruciaal belang voor onderhouds- en veiligheidsaudits.

★ Compact en betrouwbaar

Het formaat van 2 modules bespaart paneelruimte, terwijl contacten van zilverlegering en robuuste aansluitingen een lange levensduur garanderen.

★ Mondiale naleving

Gecertificeerd volgens IEC-, CE- en CB-normen, vertrouwd voor export- en internationale projecten.

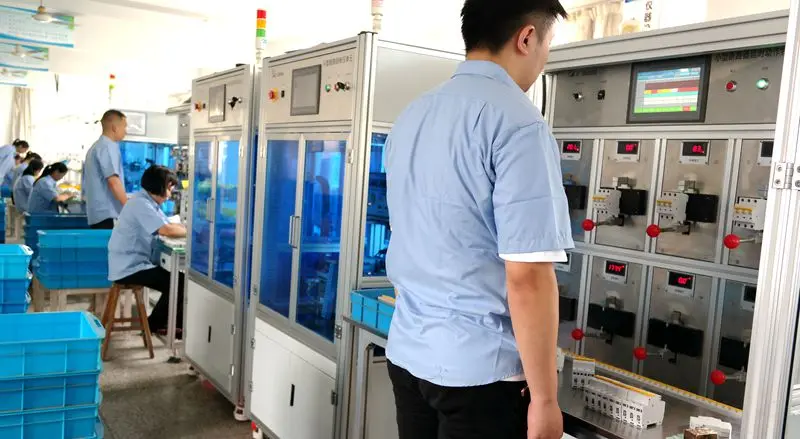

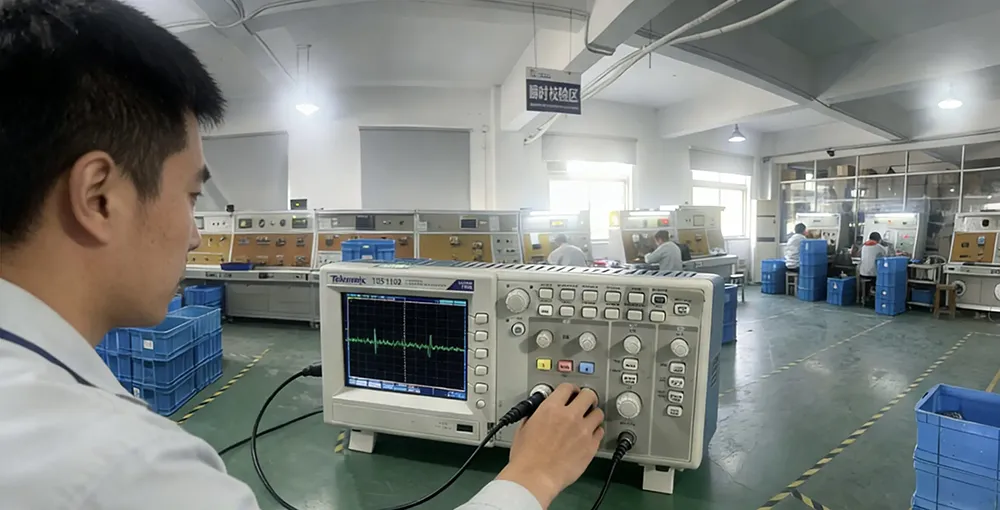

★ Aangezien het ons beleid is om alle producten die onze fabriek verlaten 100% te inspecteren, kunnen we met absolute zekerheid garanderen dat het product functioneel 100% accuraat is voordat het onze fabriek verlaat.

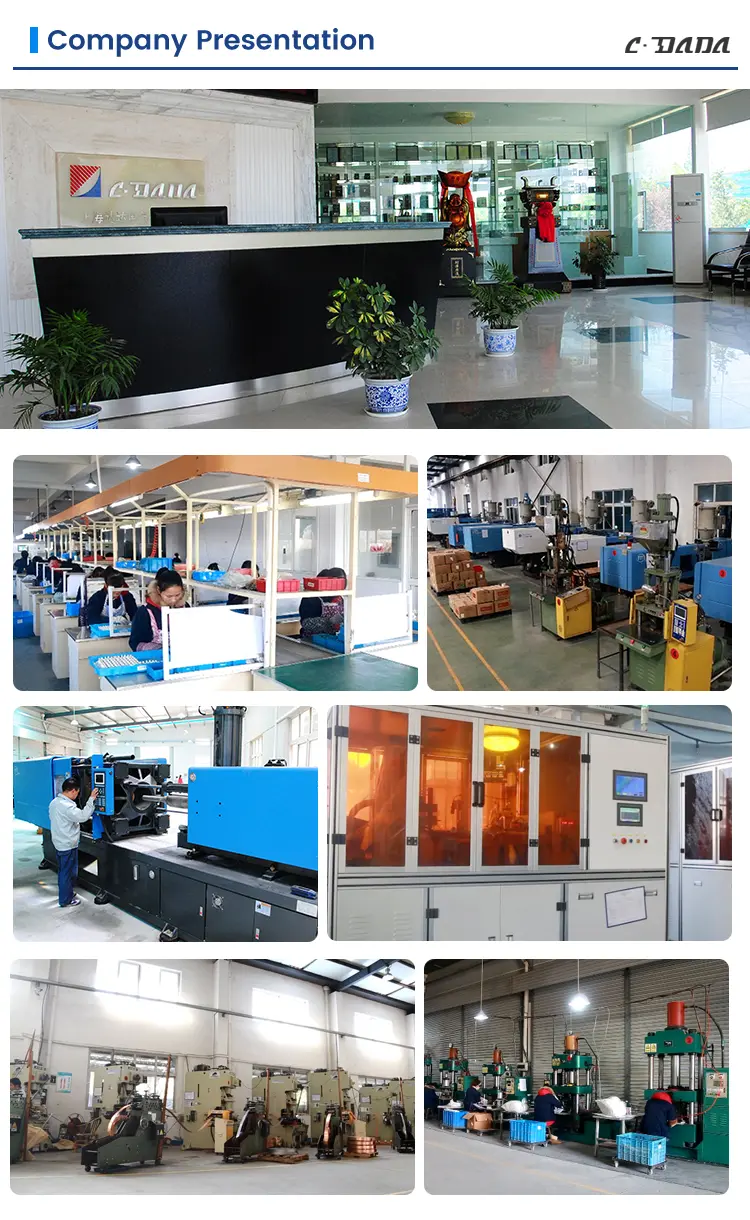

★ We zullen onze technologische expertise blijven opbouwen door te investeren in apparatuur, processen, mensen en certificeringen die tot uiting zullen komen in ons product en uiteindelijk in onze klanttevredenheid.

Typische toepassingen

Elektrificatieprojecten op het platteland

Buitenstopcontacten en EV-oplaadpunten (basislaag)

Garages, kelders en werkplaatsen (vochtige, koude omgevingen)

TT-aardingssystemen (waar de neutrale integriteit slecht is)

Back-upcircuits en noodpanelen

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen elektronische en elektromagnetische aardlekschakelaars?

A1:

Vraag 2: Biedt deze RCBO overspanningsbeveiliging?

A2: Nee. Echte elektromagnetische aardlekschakelaars bevatten geen varistoren of overspanningsonderdrukking; daarvoor zijn elektronische componenten nodig. Als overspanningsbeveiliging nodig is, koppelt u deze aan een afzonderlijk SPD (overspanningsbeveiligingsapparaat).

Vraag 3: Is 30 mA voldoende voor bescherming tegen persoonlijke schokken?

A3: Ja. 30 mA is de IEC-standaarddrempel voor levensreddende bescherming tegen direct contact in residentiële en commerciële circuits.

Vraag 4: Kan het worden gebruikt als bescherming voor de belangrijkste inkomens?

A4: Ja: met een onderbrekingsvermogen van 6 kA kan de DABF-63 dienen als inkomende bescherming in kleine verdeelborden, vooral in TT-systemen.

Vraag 5: Waarom kiezen voor CDADA voor elektromagnetische RCBO?

A5: CDADA biedt:

● Echt elektromagnetisch ontwerp (geen verborgen elektronica)

● Echte 0V-werkingsmogelijkheid

● Compact formaat met 2 modules – zeldzaam voor elektromagnetische typen

● Onafhankelijke contactindicator voor veiligheidsverificatie

● Wereldwijde certificeringen (CE/CB) en OEM-ready ondersteuning
