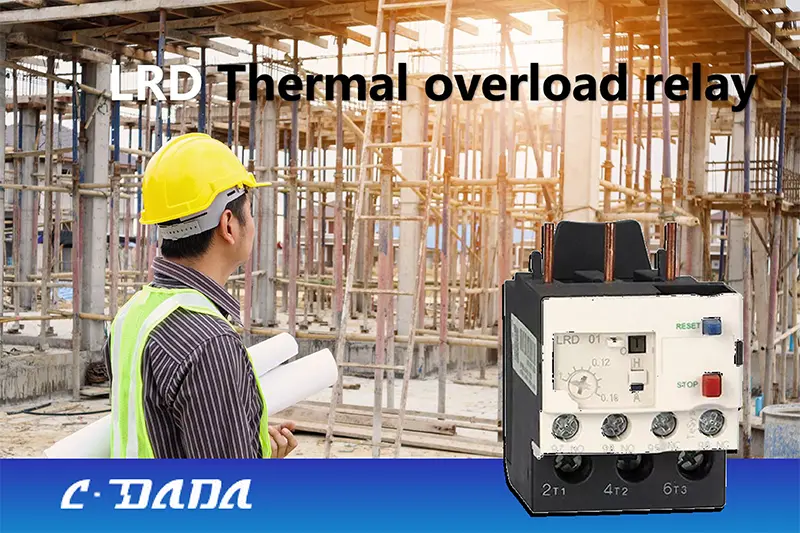

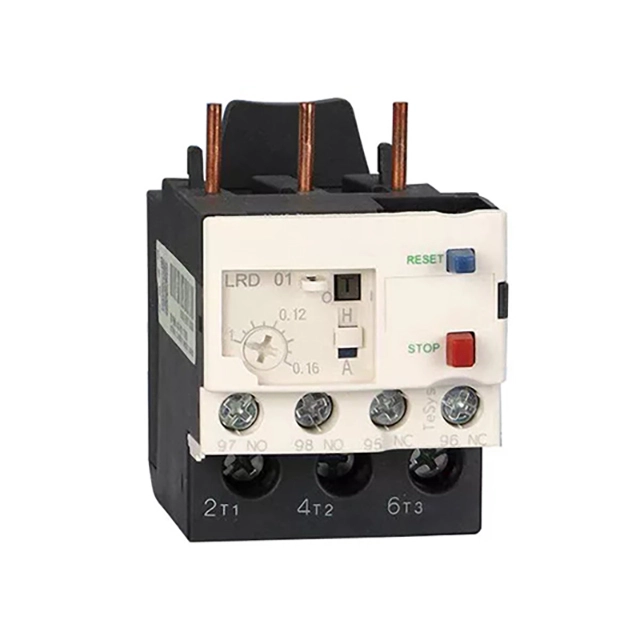

LRD Thermisch Overbelastingsrelais

Bescherm uw motoren tegen kostbare schade met het CDADA LRD thermische overbelastingsrelais. Wij zijn een professionele leverancier die producten kan aanbieden voor betrouwbare, intelligente motorbeveiliging in industriële en commerciële toepassingen. Het LRD-relais is ontworpen om naadloos samen te werken met contactors uit de CDADA D-serie (D09-D95) en biedt uitgebreide bescherming tegen:

● Overbelasting

● Fase-uitval (faseverlies)

● Te lange starttijden

● Langdurig afslaan van de rotor

Met een instelbaar stroombereik van 0,1 A tot 104 A, handmatige of automatische resetopties en een ingebouwde testknop voor circuitverificatie en tripsimulatie, garandeert de LRD-serie zowel veiligheid als onderhoudsgemak. De uitschakelindicator biedt een duidelijke visuele status, terwijl de afgedichte kap ongeoorloofde instellingswijzigingen voorkomt – ideaal voor zware of gereguleerde omgevingen. Gecertificeerd voor wereldwijd gebruik en compatibel met standaard op DIN-rail gemonteerde contactors, is het LRD thermische relais van CDADA de slimme keuze voor complete motorstarterassemblages.

Belangrijkste specificaties

Serie: LRD thermisch overbelastingsrelais

Merk: CDADA | Fabrikant: Shanghai DADA Electric CO.,LTD

Compatibiliteit: paren met D09-D95-contactors (LC1-D-serie)

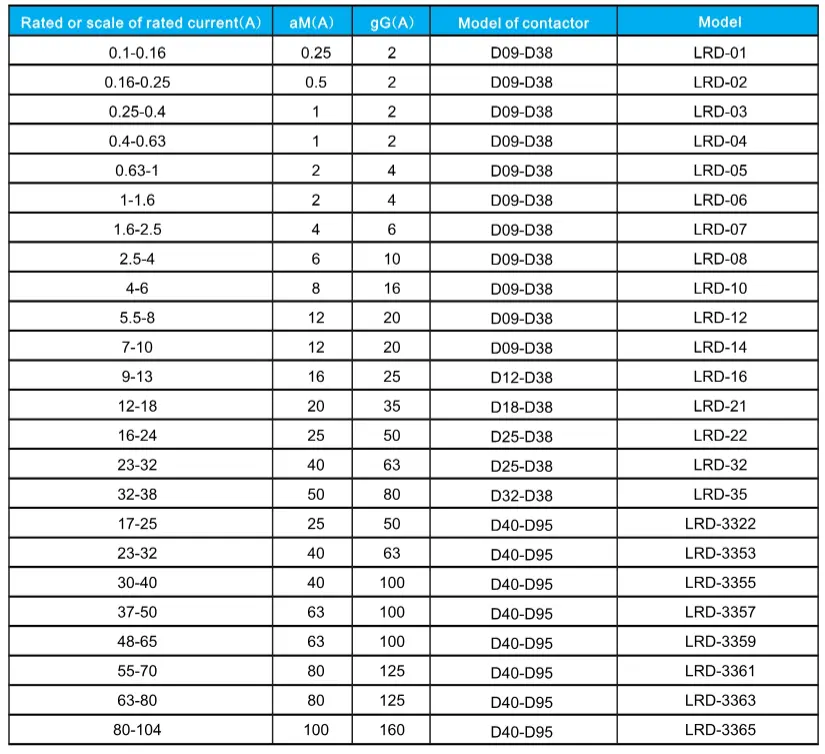

Nominaal stroombereik: 0,1 A – 104 A (meerdere modellen beschikbaar)

Polen: 3-polig (bewaakt alle fasen op onbalans)

Beveiligingsfuncties:

★ Thermische overbelasting

★ Fase-uitvaldetectie

★ Lange starttijdbewaking

★ Bescherming tegen rotorstalling

Resetmodus: handmatig of automatisch (keuzeschakelaar)

Testknop: Simuleert uitschakeling: activeert zowel NO- als NC-hulpcontacten

Stopknop: Opent alleen NC-contact (voor noodstopsignalering)

Uitschakelindicator: Visuele vlag toont de uitschakelstatus

Instelslot: Het deksel kan worden verzegeld om manipulatie te voorkomen

Hulpcontacten: Standaard 1NO + 1NC (voor alarm-, PLC- of vergrendelingscircuits)

Montage: Directe montage op compatibele CDADA-contactoren (klikontwerp)

Certificering: Voldoet aan IEC 60947-4-1 (CE-documentatie beschikbaar)

Waarom kiezen voor een CDADA LRD thermisch overbelastingsrelais?

★  Volledige motorbeveiliging

Gaat verder dan gewone overbelasting: detecteert faseverlies, lange starts en uitval die motoren stilletjes kunnen vernietigen.

★ Naadloze contactorintegratie

Het opklikbare ontwerp past perfect op CDADA D09–D95-contactors; er zijn geen beugels of adapters nodig.

★ Onderhoudsvriendelijke kenmerken

★ TEST-knop verifieert het stuurcircuit zonder stroomuitval

★ Duidelijke tripindicator versnelt het oplossen van problemen

★ Verzegelbare deksel voldoet aan de veiligheidsauditvereisten

★  Flexibele bediening

Kies voor handmatige reset (voor veiligheidskritische systemen) of automatische reset (voor onbeheerde apparatuur).

★ Wereldwijde compatibiliteit

Het brede stroombereik omvat kleine pompen tot grote industriële motoren – ideaal voor OEM's die wereldwijd exporteren.

★ Kosteneffectieve veiligheid

Voorkomt doorbranden van de motor, vermindert uitvaltijd en vermijdt dure reparaties: ROI in weken.

★ We vragen actief feedback van klanten en de markt, voeren regelmatig interne audits uit, investeren in opleiding van personeel en nieuwe technologie, en vergelijken met best practices uit de sector.

★ Onze prijzen zijn concurrerend. We positioneren ons niet als de goedkoopste, maar als het aanbieden van de beste prijs-kwaliteitverhouding: superieure kwaliteit, volledige certificering en krachtige serviceondersteuning in vergelijking met veel kleinere fabrikanten.

Typische toepassingen

Motorstarterassemblages: Gecombineerd met schakelaars voor pompen, ventilatoren, compressoren

Transportsystemen: Beschermt tegen door jam veroorzaakte stallingen

HVAC-units: Beschermt koelmachines en ventilatoren tegen fase-onevenwichtigheden

Landbouwmachines: Irrigatiepompen in plattelandsgebieden met onstabiele netwerken

OEM-bedieningspanelen: compact, betrouwbaar en eenvoudig aan te sluiten

Veelgestelde vragen (FAQ)

Vraag 1: Wat is het verschil tussen een thermisch overbelastingsrelais en een MPCB?

A1:

● MPCB (bijv. GV2/GV3): Combineert kortsluiting + overbelasting + isolatie in één apparaat.

● Thermisch relais (LRD): Biedt alleen bescherming tegen overbelasting en faseverlies; moet worden gebruikt met een schakelaar en zekering/MCB voor volledige bescherming.

→ LRD is nauwkeuriger voor motorspecifieke fouten en vaak goedkoper bij grote installaties.

Vraag 2: Kan ik LRD gebruiken met niet-CDADA-schakelaars?

A2: De LRD is geoptimaliseerd voor de CDADA D-serie (D09–D95). Hoewel de mechanische pasvorm kan variëren, adviseren wij het gebruik van CDADA-contactor-relaisparen voor gegarandeerde prestaties en garantieondersteuning.

Vraag 3: Hoe werkt fase-uitvalbeveiliging?

A3: Als één fase verloren gaat, trekken de overige twee fasen een hogere stroom, waardoor ongelijkmatige verwarming van de bimetaalstrips ontstaat. De LRD detecteert deze onbalans en schakelt binnen enkele seconden uit, waardoor enkelfasige schade wordt voorkomen.

Vraag 4: Wat is het doel van de knop ‘Stop’ versus de knop ‘Reset’?

A4:

● Stopknop: Opent tijdelijk het NC-contact (bijvoorbeeld voor noodsignalering) – reset het relais niet.

● Resetknop: Brengt het relais na een uitschakeling terug naar de gereedstatus (werkt alleen als de fout is verholpen).

V5: Waarom CDADA LRD verkiezen boven andere merken?

A5: CDADA biedt:

● Echt thermisch differentieelmechanisme (geen elektronische imitatie)

● Volledige compatibiliteit met contactors uit de D-serie: plug-and-play

● Verzegelbare instellingen voor compliance (bijv. ISO, veiligheidsaudits)

● Test- en stopknoppen voor verbeterde diagnostiek

● Concurrerende prijzen met CE-conforme kwaliteit
