Hoe verbetert een 6kA AC-miniatuurstroomonderbreker de circuitbeveiliging?

Inhoudsopgave

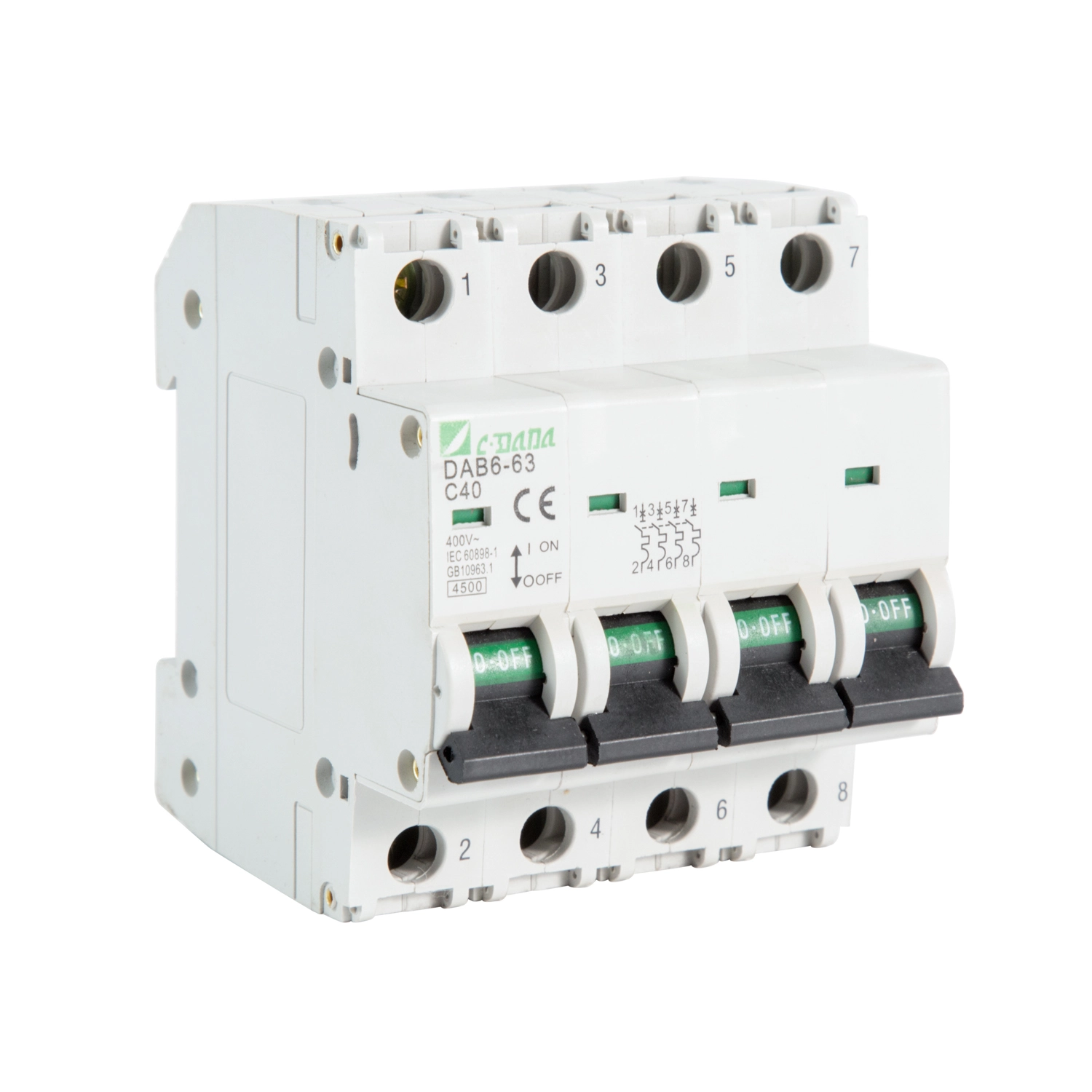

Wat is een 6kA AC-miniatuurstroomonderbreker?

Een miniatuurstroomonderbreker, gewoonlijk MCB genoemd, is een beschermend schakelapparaat dat is ontworpen om automatisch een elektrisch circuit te ontkoppelen wanneer zich abnormale stroomomstandigheden voordoen. In tegenstelling tot een traditionele zekering kan een MCB normaal gesproken worden gereset nadat de fout is verholpen, waardoor herhaaldelijk gebruik en onderhoud gemakkelijk mogelijk is.

De termijn6kAverwijst naar het nominale kortsluitvermogen van de onderbreker onder de toepasselijke testomstandigheden. Simpel gezegd is een 6kA MCB ontworpen om een ​​potentiële kortsluitstroom tot 6.000 ampère veilig te onderbreken wanneer aan de gespecificeerde eisen wordt voldaan.

Producten die voldoen aan IEC/EN 60898-1 specificeren gewoonlijk parameters zoals nominale stroom, nominale spanning, frequentie, uitschakelvermogen en onmiddellijke uitschakelkarakteristieken. Commerciële MCB-reeksen kunnen 6kA-waarden bieden voor verschillende stroomwaarden en poolconfiguraties.

Waarom is het breekvermogen van 6 kA belangrijk?

Kortsluitingen kunnen binnen zeer korte tijd extreem hoge stromen veroorzaken. Als het beveiligingsapparaat de op het installatiepunt beschikbare foutstroom niet veilig kan onderbreken, kunnen de gevolgen ernstige contactschade, overmatige hitte, defecte apparatuur of gevaarlijke elektrische vonken omvatten.

Daarom mag het uitschakelvermogen niet alleen worden gekozen omdat 6 kA een algemeen beschikbare specificatie is. De verwachte kortsluitstroom op het installatiepunt moet worden geëvalueerd en de geselecteerde onderbreker moet voldoende onderbrekingsvermogen hebben voor dat systeem.

Specificaties van de fabrikant illustreren dat 6kA MCB's beschikbaar zijn voor een reeks stroomwaarden en spanningsconfiguraties, inclusief gangbare 230V- en 400V AC-distributiesystemen.

Hoe beschermt een AC-miniatuurstroomonderbreker een circuit?

Een typische MCB combineert thermische en magnetische beveiligingsmechanismen. Deze twee functies pakken verschillende elektrische problemen aan.

1. Thermische bescherming:Een aanhoudende overbelasting verwarmt een bimetaalelement. Wanneer de temperatuur de bedrijfsdrempel bereikt, wordt het mechanisme vrijgegeven en wordt het circuit geopend.
2. Magnetische bescherming:Een hoge kortsluitstroom creëert een sterk magnetisch effect dat het onmiddellijke uitschakelmechanisme activeert, waardoor het circuit snel wordt losgekoppeld.
3. Handmatig schakelen:De MCB kan normaal gesproken handmatig worden geschakeld voor circuitisolatie tijdens onderhouds- of installatiewerkzaamheden.

Deze combinatie maakt de MCB geschikt voor circuits waar zowel langdurige overbelasting als plotselinge kortsluitfouten moeten worden aangepakt. Moderne MCB-productreeksen combineren gewoonlijk thermische en magnetische ontladingen en kunnen B-, C- of D-karakteristieken bieden, afhankelijk van de beoogde belasting.

Welke technische parameters moeten kopers controleren?

Kopers concentreren zich vaak op de huidige beoordeling en prijs, terwijl ze andere parameters over het hoofd zien. Voor een betrouwbare projectspecificatie moeten de volgende kenmerken samen worden gecontroleerd.

Productdocumentatie van gevestigde fabrikanten vermeldt deze parameters gewoonlijk samen in plaats van de breukcapaciteit als een geïsoleerde specificatie te behandelen.

Hoe beïnvloeden B-, C- en D-tripcurves de selectie?

De uitschakelcurve is een van de belangrijkste beslissingen bij het specificeren van een MCB. De letter beschrijft bij benadering het bereik waarin de magnetische onmiddellijke vrijgave werkt in verhouding tot de nominale stroom van de onderbreker.

Deze bereiken worden gewoonlijk geassocieerd met IEC 60898-1 MCB-karakteristieken.

Als een motor bijvoorbeeld tijdelijk een startstroom produceert die meerdere malen hoger is dan de normale bedrijfsstroom, kan een zeer gevoelige curve tijdens het opstarten onnodig trippen. Afhankelijk van de uitrusting en het volledige circuitontwerp kan een C-curve- of D-curve-apparaat geschikter zijn.

Waar worden 6kA AC-miniatuurstroomonderbrekers vaak gebruikt?

Een 6kA AC-stroomonderbreker kan geschikt zijn voor veel laagspanningstoepassingen wanneer het feitelijke foutniveau, de spanning, de stroom en de installatievereisten binnen de specificaties van het apparaat vallen.

• Residentiële distributie:verlichtingscircuits, stopcontactcircuits, huishoudelijke apparaten en vertakte circuits.
• Commerciële gebouwen:kantoorverdeelborden, verlichtingssystemen, winkels en circuits voor kleine apparatuur.
• Industriële bedieningspanelen:hulpcircuits, regelapparatuur, kleine motoren en andere geschikte laagspanningsbelastingen.
• Bouwdiensten:HVAC-gerelateerde hulpcircuits, pompen, verlichting en algemene stroomverdeling waar specificaties van toepassing zijn.
• Elektrische verdeelkasten:bescherming van vertakte circuits en modulaire distributiesystemen.

De daadwerkelijke toepassing moet altijd worden geverifieerd aan de hand van de productdocumentatie van de fabrikant en de vereisten van de installatie. Er mag nooit worden aangenomen dat een vermogen van 6 kA geschikt is voor elke elektrische omgeving.

Welke problemen kan de juiste MCB helpen voorkomen?

Een van de grootste aankoopproblemen is niet alleen of een sloophamer werkt, maar ook of hij consistent presteert onder de omstandigheden waarvoor hij is geselecteerd.

1. Aanhoudende overbelasting

Een circuit dat te lang overmatige stroom voert, kan leiden tot verhitting van de geleider en voortijdige verslechtering van de apparatuur. De thermische afgifte is ontworpen om te reageren op aanhoudende overbelasting.

2. Kortsluitschade

Dankzij een geschikt uitschakelvermogen kan de MCB een excessieve foutstroom onderbreken zonder de gespecificeerde onderbrekingscapaciteit van het apparaat te overschrijden.

3. Hinderlijk struikelen

Een ongeschikte uitschakelcurve kan onnodige onderbrekingen veroorzaken bij het starten van apparatuur. Het afstemmen van de B-, C- of D-kenmerken op de belasting helpt dit probleem aan te pakken.

4. Moeilijk onderhoud

Een modulaire MCB kan handige handmatige isolatie bieden, waardoor elektriciens individuele circuits kunnen identificeren en eraan kunnen werken zonder noodzakelijkerwijs een heel distributiesysteem af te sluiten.

5. Onzekerheid bij aanbestedingen

Bij B2B-projecten kunnen onvolledige technische specificaties leiden tot verkeerde producten, vertraagde goedkeuringen of vervangingskosten. Een duidelijk productdatablad en gedefinieerde technische parameters verminderen deze risico's.

Hoe kunnen kopers een geschikte 6kA MCB selecteren?

Een praktisch selectieproces kan in verschillende stappen worden verdeeld. Dit helpt ingenieurs en inkoopteams te voorkomen dat ze een product uitsluitend uit een catalogustitel kiezen.

1. Bepaal de systeemspanning.
   Bevestig de nominale AC-spanning en of de toepassing eenfasig of driefasig is.
2. Bereken of bevestig de ontwerpstroom.
   De nominale stroom van de MCB moet worden gecoördineerd met de verwachte circuitbelasting en de toegestane stroom van de geleider.
3. Bepaal de verwachte kortsluitstroom.
   Controleer de beschikbare foutstroom op het installatiepunt en bevestig dat het geselecteerde uitschakelvermogen van 6 kA voldoende is.
4. Evalueer de belastinginschakelstroom.
   Bepaal of het circuit motoren, transformatoren, capacitieve apparatuur, schakelende voedingen of andere belastingen bevat die een aanzienlijke opstartstroom produceren.
5. Selecteer de juiste tripcurve.
   Kies B, C of D op basis van de werkelijke belastings- en beschermingsvereisten in plaats van eenvoudigweg de meest voorkomende optie te selecteren.
6. Kies de poolconfiguratie.
   Bevestig of het project 1P, 1P+N, 2P, 3P, 3P+N vereist, of een andere configuratie die door de productserie wordt ondersteund.
7. Verifieer standaarden en documentatie.
   Vraag de toepasselijke datasheet, testinformatie, certificaten, maattekeningen en installatie-instructies op.
8. Controleer de compatibiliteit van het paneel.
   Controleer de afmetingen van de DIN-rail, de opstelling van de aansluitingen, het aderbereik, de accessoires en de beschikbare installatieruimte.

Veelvoorkomende selectiefouten die u moet vermijden

Zelfs als de basisspecificaties correct lijken, kunnen verschillende fouten na de installatie voor problemen zorgen.

Een juiste coördinatie tussen nominale stroom, geleidercapaciteit, uitschakelkarakteristiek en foutniveau is essentieel voor een betrouwbare MCB-selectie.

Waarom samenwerken met een ervaren MCB-fabrikant?

Bij grootschalige inkoop, OEM-projecten, distributiepartnerschappen en de productie van elektrische panelen is de kwaliteit van het product slechts één overweging. Kopers hebben ook consistente specificaties, stabiele productie, responsieve technische communicatie en documentatie nodig die projectgoedkeuring ondersteunt.

Shanghai DaDa Elektrisch Co., Ltd.kan worden beschouwd als een productiepartner voor klanten die op zoek zijn naar oplossingen voor miniatuurstroomonderbrekers en aanverwante producten voor elektrische laagspanningsbeveiliging. Voor B2B-kopers moet de nuttigste leveranciersevaluatie zich richten op meetbare technische informatie in plaats van alleen op marketingclaims.

• Duidelijke productspecificaties en technische parameters
• Gedefinieerde nominale stroom- en spanningsbereiken
• Beschikbare opties voor breekvermogen
• Uitschakelcurve-informatie voor verschillende belastingsomstandigheden
• Producttekeningen en installatie-informatie
• Toepasselijke certificerings- en nalevingsdocumentatie
• Stabiele productie- en kwaliteitscontroleprocedures
• Technische communicatie voor projectspecifieke vereisten
• OEM/ODM-ondersteuning waar van toepassing

Voor importeurs en distributeurs van elektriciteit kunnen deze factoren vooral belangrijk zijn wanneer producten in verschillende distributiesystemen moeten worden geïntegreerd of op meerdere markten moeten worden verkocht.
