Een praktische gids voor stroomonderbrekers met gegoten behuizing

2026-08-25 0 Laat een bericht achter

Wat is een MCCB?

Een MCCB —gegoten stroomonderbreker— is een laagspanningsbeveiligingsapparaat dat automatisch een circuit verbreekt wanneer het overbelasting of kortsluiting detecteert. In tegenstelling tot een zekering kan deze na een reis worden gereset en opnieuw worden gebruikt. Binnenin de gegoten behuizing voert een thermisch-magnetisch uitschakelmechanisme twee taken uit: een thermisch element reageert op aanhoudende overbelasting, terwijl een magnetisch element onmiddellijk reageert op kortsluitingsfouten. Het resultaat is een bescherming die overeenkomt met de manier waarop echte elektrische belastingen zich gedragen.

Wanneer moet u een MCCB kiezen: hoofdinkomende feeders, driefasige distributiepanelen, grote motorcircuits of elk punt waar de verwachte kortsluitstroom groter is dan wat een MCB kan onderbreken.

Wanneer een MCB voldoende is: laatste subcircuits met bescheiden belastingen en lage foutniveaus – woonborden, verlichting en stopcontactcircuits.

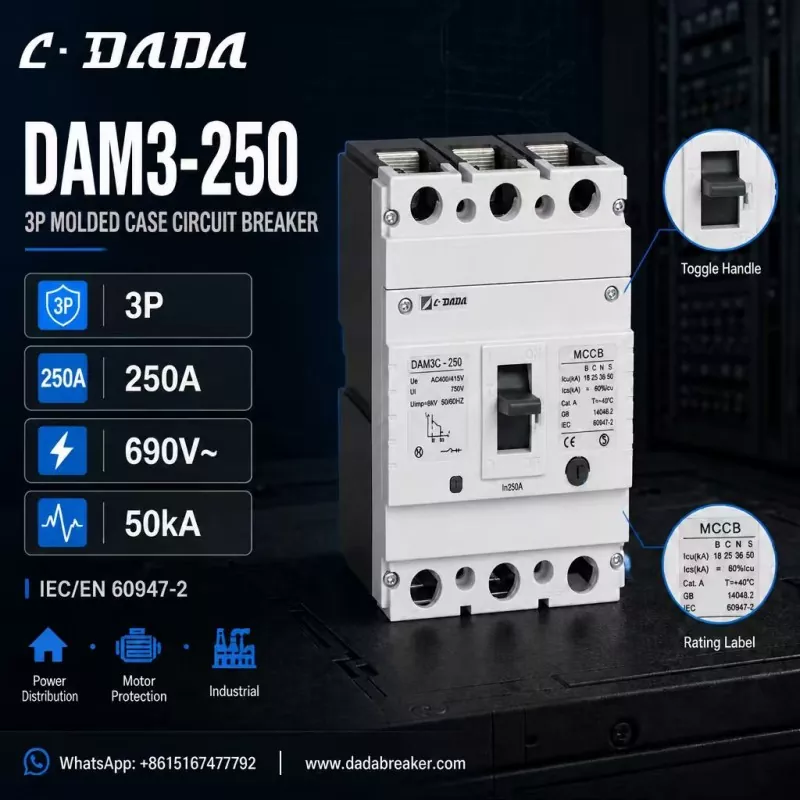

250A three-pole MCCB

Hoe u de juiste MCCB selecteert

Nominale stroom (In)

1. — overeenkomen met de continue belasting, en ruimte laten voor de startstromen van motoren.

Breekvermogen (Icu / Ics)

2. — moet hoger zijn dan de verwachte kortsluitstroom op het installatiepunt. Hoe hoger het foutniveau, hoe hoger de Icu die je nodig hebt.

Polen

3. — 3P voor driefasige systemen, 4P waarbij de nulleider ook moet worden ontkoppeld.

Spanningswaarden

4. — Controleer de nominale bedrijfsspanning (Ue), de isolatiespanning (Ui) en de impulsweerstand (Uimp) ten opzichte van het systeem.

Normen en certificering

5. — Naleving van IEC/EN 60947-2 en CE-markering vormen de basis voor internationale projecten.

Sollicitatie

6. — Motorbeveiliging, stroomverdeling en industriële installaties kunnen verschillende frameclassificaties en uitschakelkarakteristieken vereisen.

Hoe een goed gespecificeerde 250A MCCB eruit ziet:

Om dit concreet te maken, overweeg de DAM3-250 van C·DADA Electric – een 250A driepolige MCCB die illustreert waar u op moet letten in deze klasse apparaten:

3P-configuratie

● met een nominale stroom van 250A (In), geschikt voor driefasige verdeelborden

Spanningswaarden:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Uitschakelvermogen tot 50kA

● — Icu van 18/25/36/50 kA voor de B/C/N/S-varianten, zodat installateurs foutniveaus op verschillende punten van het netwerk kunnen matchen

Naleving van IEC/EN 60947-2 en GB 14048.2

● CE-gemarkeerd, met een duidelijke AAN/UIT-schakelaar voor zichtbare bedrijfsstatus

● Gebouwd voor stroomverdeling, motorbeveiliging en industriële toepassingen

De logica achter deze specificatie: een 250A, 3-polig frame met een breekvermogen van de klasse 50kA dekt het merendeel van de behoeften van paneelbouwers en aannemers - van hoofdverdeelborden tot motorvoedingscircuits - terwijl de meerdere Icu-varianten u de juiste kosten bieden tegen de werkelijke foutniveaus.

Selectieadvies

● Voor eindcircuits tot ~125A met lage foutniveaus is een MCB de economische keuze.

● Kies voor hoofddistributie, motorbeveiliging en industriële schakelapparatuur een MCCB met een uitschakelvermogen dat groter is dan de verwachte kortsluitstroom van de installatie.

● Als u twijfelt, kies dan een klasse groter voor de breekcapaciteit: het kostenverschil is klein, terwijl de beschermingsmarge het verschil kan zijn tussen een kleine storing en een grote storing.

Veelgestelde vragen

Vraag: Wat is een MCCB?

EEN: EENgegoten stroomonderbrekeris een resetbaar laagspanningsbeveiligingsapparaat dat een circuit verbreekt bij overbelasting of kortsluiting, ontworpen voor hogere stromen en foutniveaus dan een automatische stroomonderbreker.

Vraag: Wat betekent Icu op een MCCB?

A: Icu is het ultieme vermogen om kortsluiting te onderbreken: de maximale foutstroom die de onderbreker kan onderbreken. Ics is het servicebrekende vermogen, het niveau dat het herhaaldelijk kan onderbreken en operationeel kan blijven.

Vraag: Hoe kies ik het breekvermogen voor mijn MCCB?

A: Kies een Icu-waarde die hoger is dan de verwachte kortsluitstroom op het installatiepunt. Verdeelborden met een hoge transformatorcapaciteit of lange industriële voedingen hebben doorgaans apparaten van de klasse 36–50 kA nodig.

Vraag: Wat is de DAM3-250 MCCB?

A: De DAM3-250 is een driepolige stroomonderbreker van 250 A van C·DADA Electric, met een vermogen tot 690 V en een uitschakelvermogen tot 50 kA, voor stroomverdeling, motorbeveiliging en industriële toepassingen.
