Hoe kiest u de juiste stroomonderbreker?

Het selecteren van een geschiktstroomonderbrekervereist een uitgebreide evaluatie van circuitparameters, belastingskarakteristieken, installatieomgeving en beschermingsvereisten. De belangrijkste overwegingen zijn ervoor te zorgen dat de nominale spanning overeenkomt met de systeemspanning, dat de nominale stroom groter is dan de belastingsstroom maar kleiner dan de stroomvoerende capaciteit van de geleider, en dat de uitschakelcapaciteit (Icu) hoger is dan de verwachte kortsluitstroom.

Selectie van sleutelparameters

Nominale spanning: Moet ≥ de nominale spanning van de lijn zijn (bijv. algemeen gebruikt in huishoudens 220V/380V). De onderspanningsvrijgavespanning moet consistent zijn met de systeemspanning.

Nominale stroom:

Bereken de maximale bedrijfsstroom van de belasting (Ib). Selecteer eenstroomonderbrekermet een nominale stroom (In) die aan de volgende voorwaarden voldoet: Ib < In ≤ veilig stroomvoerend vermogen van de geleider (bijvoorbeeld koperdraad van 6 mm² heeft een stroomvoerend vermogen van ongeveer 40 A, selecteer een stroomonderbreker van ≤40 A).

Derted werking is vereist in omgevingen met hoge temperaturen (>40℃).

Breekcapaciteit (Icu):

Moet groter zijn dan de maximale verwachte kortsluitstroom (Ik) van de lijn, die kan worden berekend met behulp van formules of door te verwijzen naar tabellen (bijvoorbeeld voor een transformatorcapaciteit van 1600 kVA, Ik≈38,5 kA). 3

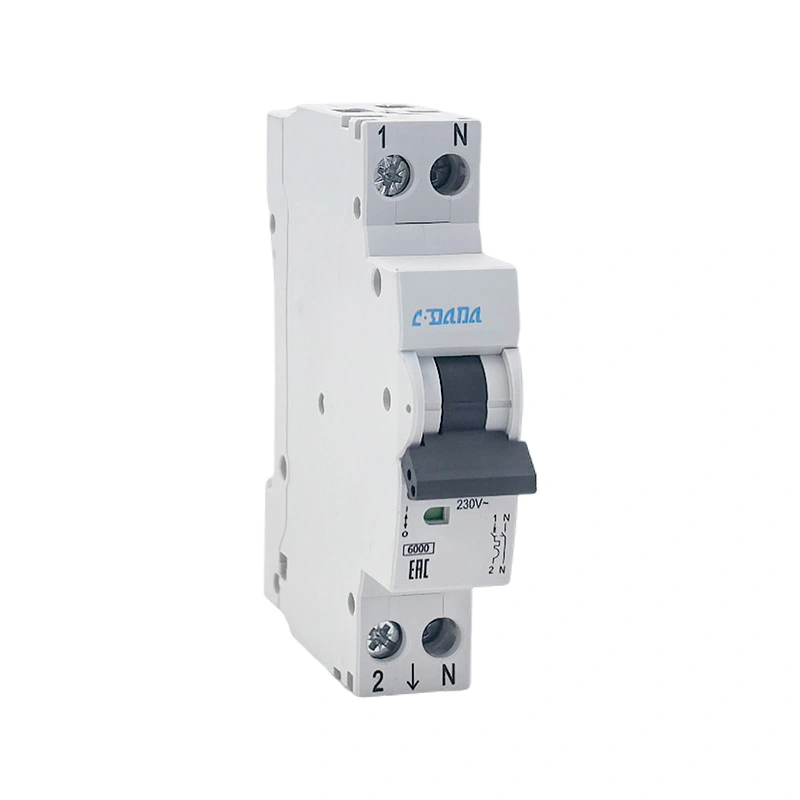

Geef prioriteitstroomonderbrekersmet een Icu ≥ 50kA; voor residentiële toepassingen is ≥ 6kA voldoende.
