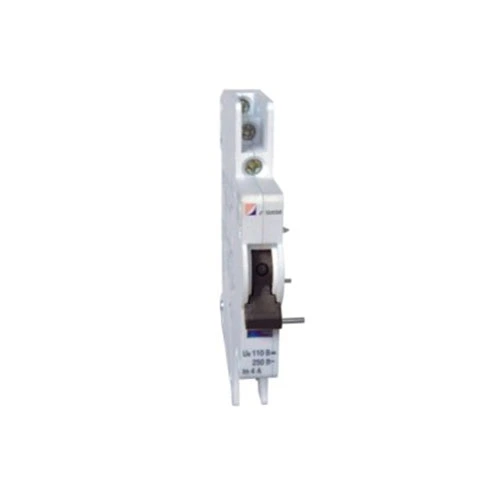

MCB Alarm- en hulpcontact

CDADA is een fabrikant en leverancier met meer dan 40 jaar ervaring. We hebben te veel projecten gezien waarbij paneelbeheerders een kapotte onderbreker missen, totdat het te laat is. Daarom hebben we het CDADA MCB alarm- en hulpcontact (DAB7-FL) ontworpen: een slimme, ruimtebesparende oplossing die u twee kritische signalen in één module geeft: onderbrekerpositie (AAN/UIT) en uitschakelreden (overbelasting/kortsluiting).

Ons advies: Als uw besturingssysteem onderscheid moet maken tussen een handmatige uitschakeling en een foutuitschakeling, is dit het accessoire dat u moet specificeren. Standaard hulpcontacten alleen kunnen het verschil niet zien, maar die van ons wel.

Ontwerp met dubbele functie: één module, twee signalen

Het CDADA MCB Alarm- en hulpcontact beschikt over twee onafhankelijke overdrachtscontacten met een slimme mechanische selector:

★ Gele indicator bij “A”: beide contacten fungeren als hulpcontacten → signaleren MCB AAN/UIT-status

★ Gele indicator bij “AL”:

★ Linkercontact = Hulp (AAN/UIT-status)

★ Rechter contact = Alarm (wordt alleen geactiveerd als MCB uitschakelt vanwege een fout)

★ Dit betekent dat u het volgende kunt aansluiten:

★ Een groen licht om “power on” aan te geven

★ Een rood licht of PLC-ingang om een ​​“foutalarm” te activeren

★ Alles vanuit één add-on-module op uw DAB7-63 MCB.

Technische specificaties

Belangrijk: dit accessoire kan niet zelfstandig worden gebruikt; het moet rechtstreeks op een DAB7-63 MCB worden gemonteerd.

Installatiehandleiding (van onze veldingenieurs)

★ Volg deze stappen voor een veilige en betrouwbare werking:

★ Schakel het circuit UIT vóór installatie.

★ Schuif de DAB7-FL-module op de linkerkant van de DAB7-63 MCB totdat deze vastklikt.

★ Zet vast met de meegeleverde dubbelzijdige tape (voor trillingsbestendigheid).

★ Sluit de draden aan op de 4 klemmen (2 per contactgroep):

★ Gebruik het linkerpaar voor hulp (status)

★ Gebruik het juiste paar voor alarm (tripdetectie)

★ Zet de gele keuzeschakelaar op “AL” als u storingsalarmfunctionaliteit nodig heeft.

★ Test: Schakel de MCB handmatig uit – alleen het alarmcontact mag van status veranderen tijdens een foutuitschakeling.

★ Pro-tip: Label uw draden duidelijk! Veel technici verwarren hulpsignalen met alarmsignalen tijdens de inbedrijfstelling.

Wanneer moet u dit gebruiken in plaats van een standaard hulpcontact?

Typische toepassingen:

★ PDU-bewaking van datacenters

★ Combineerboxen op zonne-energie

★ Industriële bedieningspanelen

★ Gebouwbeheersystemen (GBS)

★ Lift- of HVAC-veiligheidscircuits

Veelgestelde vragen

Vraag 1: Kan ik dit gebruiken op niet-CDADA MCB's?

A1: Nee. De DAB7-FL is mechanisch en dimensionaal alleen ontworpen voor CDADA DAB7-63-onderbrekers. Het past niet op MCB's van Schneider, ABB of Siemens.

Vraag 2: Hoe werkt het alarmcontact eigenlijk?

A2: Binnenin de MCB beweegt een uitschakelmechanisme anders tijdens een uitschakeling door thermische/magnetische fouten dan bij een handmatige uitschakeling. De DAB7-FL detecteert dit mechanische verschil en activeert het alarmcontact alleen bij echte storingen.

Vraag 3: Moet ik beide contacten bedraad hebben?

A3: Niet noodzakelijkerwijs. U kunt alleen het hulpapparaat, alleen het alarm of beide gebruiken, afhankelijk van uw besturingslogica. De module geeft u flexibiliteit.

Vraag 4: Is het geschikt voor DC-zonnetoepassingen?

A4: Ja! Met een DC-12-classificatie van 110 V/0,5 A is hij ideaal voor het monitoren van zonne-energiereeksen waarbij u fouten in PV-arrays op afstand moet detecteren.

Vraag 5: Waarom CDADA verkiezen boven generieke merken?

A5: Omdat wij aanbieden:

● Echte foutdiscriminatie (niet alleen positiedetectie)

● Naadloze integratie met DAB7 MCB's – geen adapterplaten

● In de fabriek geteste mechanische koppeling – geen speling of gemiste signalen

● Duidelijke visuele indicator (gele vlag) voor veldverificatie

● Wereldwijde certificeringen (CE, CB, RoHS) voor probleemloze projecten

Laatste opmerking van CDADA R&D

In moderne elektrische systemen is ‘aan/uit’ niet genoeg; je hebt intelligentie nodig. Ons MCB-alarm- en hulpcontact verandert een eenvoudige onderbreker in een diagnostisch knooppunt, zodat u slimmere, veiligere panelen kunt bouwen. En omdat het is gemaakt door hetzelfde team dat de MCB ontwerpt, krijg je een perfecte synergie – geen giswerk.” — CDADA-productontwikkelingsteam

Klaar om te bestellen? Wij bieden:

● Bulkkortingen voor paneelbouwers

● Voorgemonteerde MCB- en DAB7-FL-units (bespaar arbeid)

● Gratis bedradingsschema's en PLC-logicavoorbeelden
