AC-stroomonderbreker met reststroomwerking

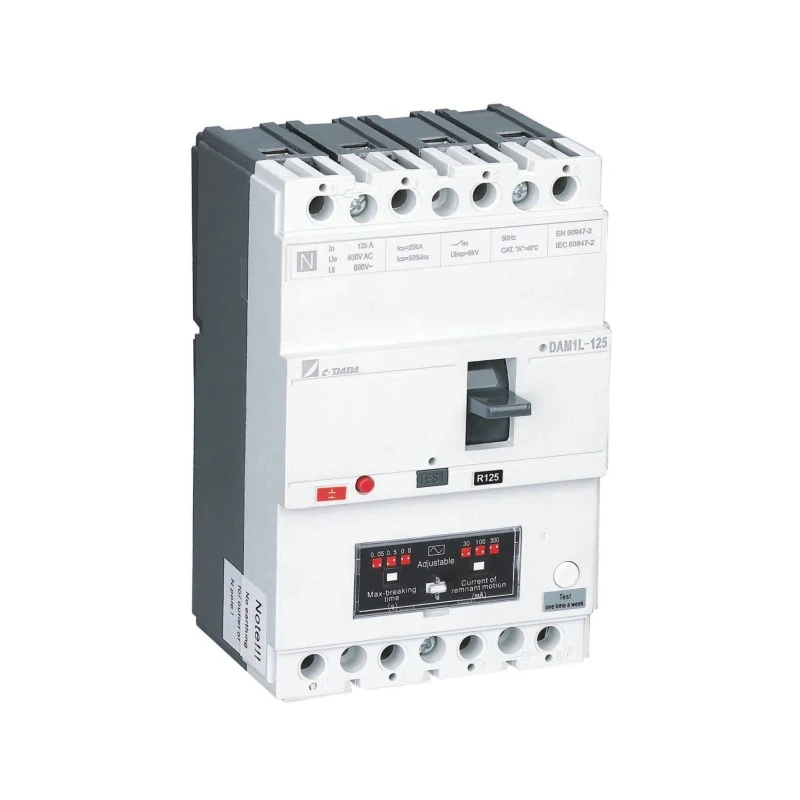

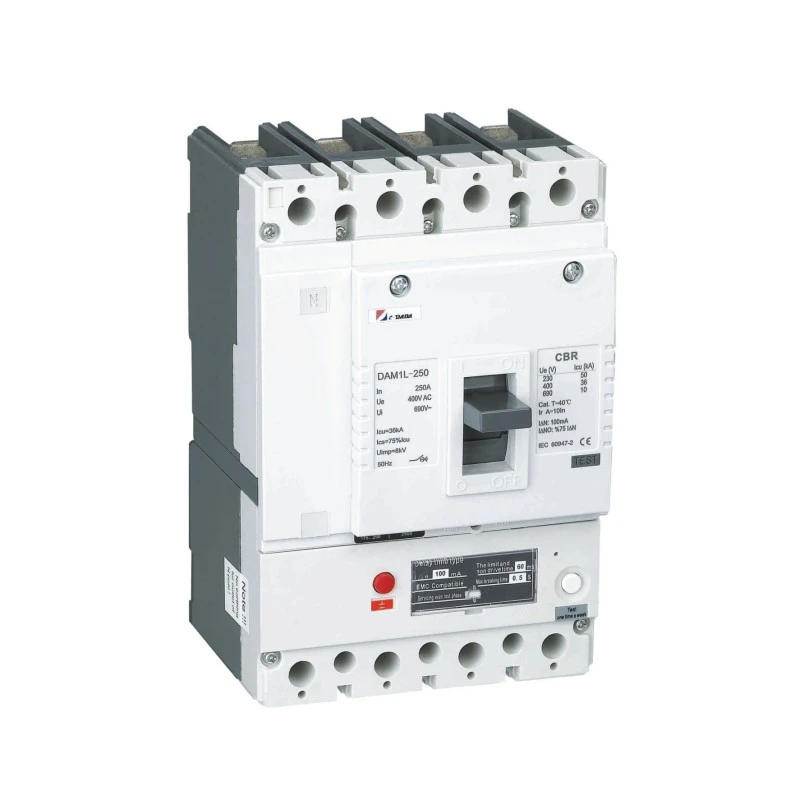

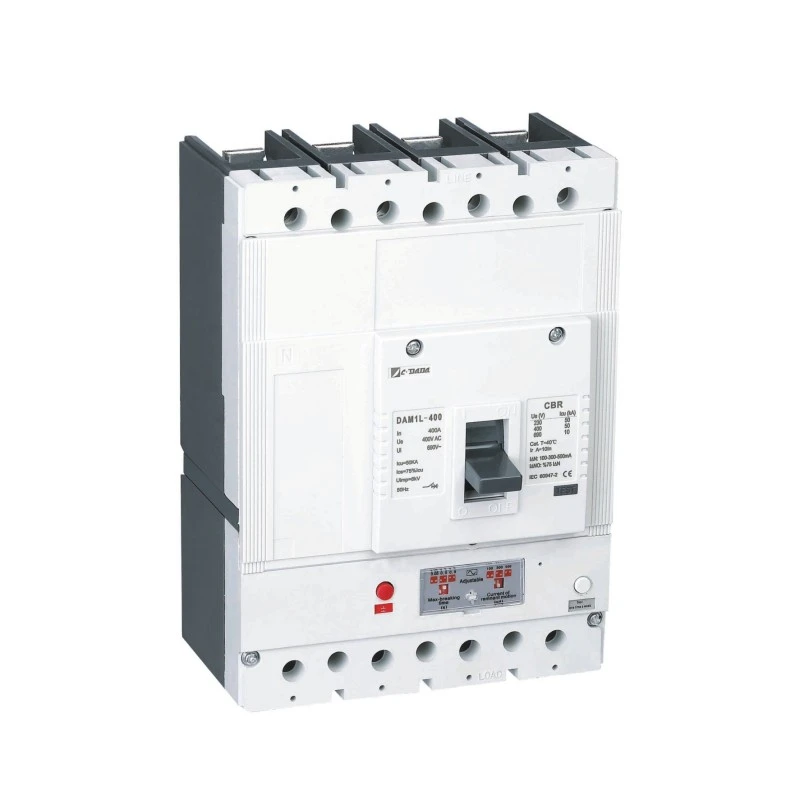

Voldoe aan de wereldwijde veiligheidsnormen met de CDADA DAM1L AC-stroomonderbreker met reststroomwerking, een zeer betrouwbare aardlekschakelaar, ontworpen door Shanghai DADA Electric CO., LTD. uitsluitend voor betrouwbare bescherming tegen sinusoïdale AC-aardfouten (conform IEC 60755).

Ontworpen als een 4P gegoten behuizingsschakelaar met een vermogen van 10A tot 500A bij 400V/415V, integreert hij overbelastings-, kortsluit- en reststroombeveiliging in één compacte eenheid. De DAM1L is gecertificeerd volgens CE, CB en SEMKO en is ideaal voor toepassingen waarbij pure AC-lekdetectie voldoende is, zoals standaard residentiële bedrading, verlichtingscircuits of motorbelastingen zonder elektronische aandrijvingen.

Met instelbare I△n (30mA–1000mA), meerfasige gevoede elektronica (operationeel tot 50V) en robuuste boogscheiding levert het feilloze prestaties in gebouwen, tunnels en infrastructuur, terwijl het strikt voldoet aan de AC-type RCD-vereisten.

Belangrijkste specificaties

Belangrijkste kenmerken:

★ Meerfasig RCD-circuit → werkt bij ≥50V

★ Push-to-test-knop

★ Aparte hoofd- en boogcontacten

★ Verstelbare magnetische uitschakeling (0,8–1,0×In)

★ Sterke EMI-immuniteit

★ Volledige accessoireondersteuning (shunttrip, hulpcontacten, draaihendel)

Waarom kiezen voor CDADA AC TYPE CBR?

★ Echte AC-conformiteit

In tegenstelling tot “universele” apparaten van het A-type, is CDADA’s AC-type CBR alleen geoptimaliseerd voor sinusoïdale AC-lekkage, waardoor een hogere kostenefficiëntie wordt geboden wanneer elektronische belastingen (bijv. VFD’s, SMPS) afwezig zijn.

★ Faalveilig stroomontwerp

De RCD-elektronica haalt stroom uit alle fasen, waardoor de werking zelfs bij eenfasig verlies of ernstige onderspanning wordt gegarandeerd: een cruciaal voordeel ten opzichte van concurrenten met enkelfasige voeding.

★ Dubbele veiligheidsrollen

● 30mA: Voldoet aan IEC voor bescherming tegen persoonlijke schokken

● 100mA–1000mA: Voorkomt brand door isolatiefouten in kabels en aansluitdozen

★ In het veld verstelbare bescherming

Stem de gevoeligheid en tijdsvertraging af op de installatieomstandigheden, zodat hinderlijke trips worden vermeden terwijl de code wordt nageleefd.

★ Industriële integratie

Combineert MCCB en RCD in één afgedichte eenheid, waardoor ruimte wordt bespaard, bedradingsfouten worden verminderd en een perfecte coördinatie wordt gegarandeerd.

★ Wereldwijd geaccepteerd

Met CE, CB en SEMKO is het goedgekeurd voor gebruik in heel Europa, het Midden-Oosten, Afrika en Azië, ideaal voor exportgerichte paneelbouwers.

★ Onze producten zijn geleverd voor elektriciteitsnetprojecten, industriële installaties, commerciële gebouwen en infrastructuurprojecten in veel landen.

★ We investeren voortdurend in R&D, monitoren wereldwijde normen en markttrends en werken samen met experts uit de industrie om ons productportfolio te verbeteren.

Typische toepassingen

Woongebouwen: Hoofdpanelen of subcircuits (verlichting, stopcontacten) zonder elektronica

Commerciële verlichting: plafondcircuits voor kantoren, gangverlichting

Traditionele motorbelastingen: pompen, ventilatoren, compressoren (niet-VFD-aangedreven)

Infrastructuur: Tunnelverlichting, straatkasten, liftmachinekamers

Kostengevoelige projecten: waarbij aardlekschakelaars van het A-type onnodig en overgespecificeerd zijn

Veelgestelde vragen

Vraag 1: Wat betekent “AC TYPE” voor een aardlekschakelaar?

A1: AC TYPE CBR's reageren alleen op vloeiende, sinusoïdale wisselstroom (bijvoorbeeld door beschadigde isolatie in verwarmingselementen of motoren). Ze detecteren geen pulserende gelijkstroom van elektronica zoals telefoonopladers of LED-drivers. Gebruik het A-type als dergelijke belastingen aanwezig zijn.

Vraag 2: Kan ik deze AC CBR 63A gebruiken voor een stopcontactcircuit?

A2: Alleen als het circuit geen elektronische apparaten bevat (bijvoorbeeld pure resistieve belastingen zoals gloeilampen of ouderwetse waterkokers). Voor moderne huizen met tv's, laptops of LED-lampen kiest u in plaats daarvan voor een aardlekschakelaar van het A-type.

Vraag 3: Waarom zou ik het AC-type verkiezen boven het A-type?

A3: Lagere kosten en hogere immuniteit tegen valse uitschakelingen in zuiver AC-omgevingen. Als uw systeem geen gelijkrichters, omvormers of schakelende voedingen heeft, is AC-type voldoende en zuiniger.

Vraag 4: Werkt het als één fase uitvalt?

A4: Ja! Het RCD-circuit wordt gevoed door een meerfasige voeding en blijft dus actief, zelfs tijdens faseverlies of spanningsdaling tot 50 V, waardoor een continue lekbescherming wordt gegarandeerd.

Vraag 5: Waarom kiezen voor CDADA voor AC-stroomonderbrekers met reststroomwerking?

A5: CDADA biedt:

● Echt IEC 60755-compatibel AC-type ontwerp

● Geïntegreerde MCCB + RCD in één unit (geen compatibiliteitsproblemen)

● Meerfasige aangedreven elektronica voor betrouwbaarheid

● Instelbaarheid ter plaatse van I△n en tijdsvertraging

● Wereldwijde certificeringen (CE/CB/SEMKO) met OEM-vriendelijke prijzen
