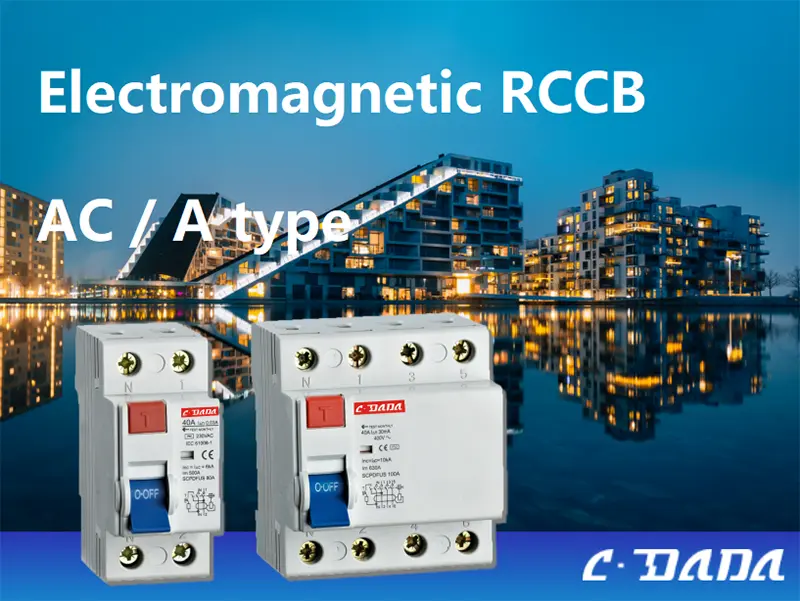

Elektromagnetische aardlekschakelaar

Voor bedrijfskritische veiligheid waarbij de betrouwbaarheid niet afhankelijk kan zijn van externe voeding, kiest u voor de CDADA Elektromagnetische Residual Current Circuit Breaker (RCCB). Deze puur elektromagnetische aardlekschakelaar is ontworpen door Shanghai DADA Electric CO., LTD volgens de IEC 61008-1-normen en werkt zonder elektronische schakelingen of hulpspanning, waardoor hij immuun is voor stroomschommelingen, spanningspieken of neutraal verlies.

Verkrijgbaar in 2P (1+N) en 4P (3+N) configuraties met nominale stromen van 16A tot 100A en gevoeligheden van 10mA, 30mA of 100mA, en levert een feilloze aardfoutbeveiliging in vervuilde, vochtige of onstabiele netomgevingen.

Met een voorwaardelijke kortsluitvastheid van 6 kA, vlamvertragende geïmporteerde behuizing en contactpositie-indicator wordt de CDADA elektromagnetische aardlekschakelaar vertrouwd op industriële locaties, landelijke infrastructuur en exportpanelen waar absolute mechanische betrouwbaarheid het belangrijkst is.

Belangrijkste specificaties

Type: Elektromagnetische aardlekschakelaar (geen elektronica, geen hulpstroom vereist)

Norm: IEC 61008-1

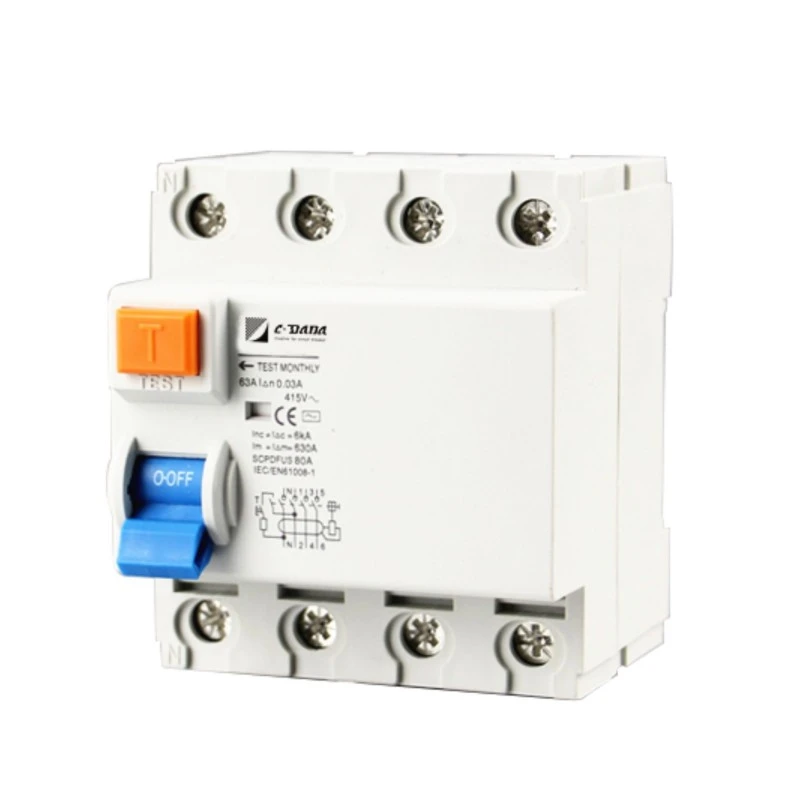

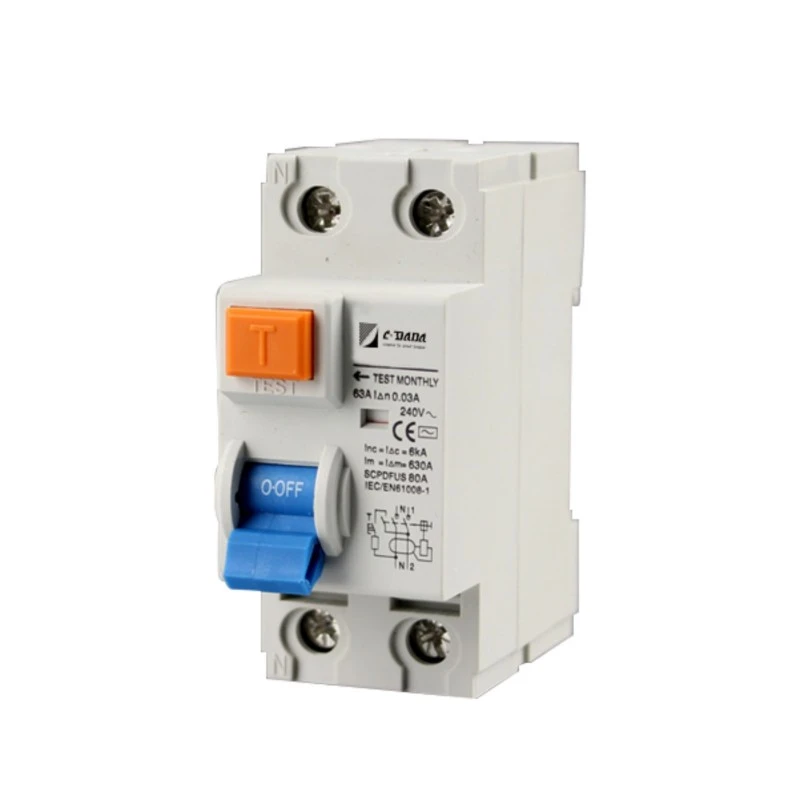

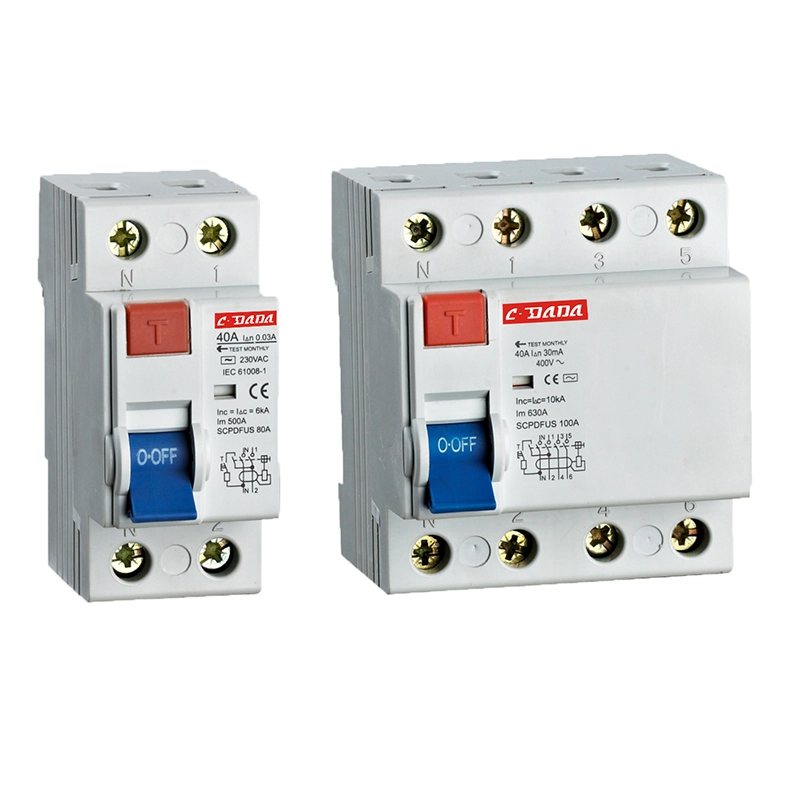

Polen: 2P (1+N) of 4P (3+N)

Nominale stroom (in): 16A, 25A, 32A, 40A, 63A, 80A, 100A

Nominale spanning:

2P: 240 V wisselstroom

4P: 240/415 V AC

Gevoeligheid (I△n): 10mA, 30mA, 100mA

Niet-uitschakelstroom: 0,5 × I△n

Triptijd bij I△n: ≤ 0,1 seconde

Maak- en breekcapaciteit (I₄m):

500A (bij ≤ 40A)

630A (bij ≥ 63A)

Voorwaardelijke kortsluitstroom (incl.): 6 kA

Impulsbestendigheidsspanning (Uimp): 6000V

Beschermingsgraad: IP20

Montage: 35 mm DIN-rail, 45 mm breed

Terminals: Pin-type, ondersteunt kabels tot 35 mm²

Behuizing: vlamvertragend, hittebestendig, slagvast geïmporteerd plastic

Bedrijfstemperatuur: Geschikt voor vervuilde/agressieve omgevingen

Visuele indicator: Indicator toestand schakelaar (toont AAN/UIT-status)

Uitschakelmechanisme: Pure elektromagnetische ontlading – werkt zelfs als er geen spanning op de lijn staat

Waarom kiezen voor CDADA elektromagnetische aardlekschakelaar?

★ Geen afhankelijkheid van voedingsspanning

In tegenstelling tot elektronische aardlekschakelaars heeft de elektromagnetische aardlekschakelaar geen hulpstroom nodig; hij schakelt betrouwbaar uit, zelfs als de nulleider kapot is, de spanning instort of tijdens stroomuitval.

★ Ongeëvenaarde betrouwbaarheid onder zware omstandigheden

Speciaal terminalontwerp en hoogwaardige materialen zorgen voor stabiele prestaties in stoffige, vochtige of corrosieve omgevingen – ideaal voor boerderijen, tunnels en buitenkasten.

★ Inherent fail-safe ontwerp

Geen halfgeleiders = geen veroudering, geen softwareproblemen, geen EMI-gevoeligheid. Gewoon mechanisch-magnetische fysica – al tientallen jaren bewezen.

★ Naleving van wereldwijde standaarden

Volledig conform IEC 61008-1, geschikt voor internationale projecten die robuuste, onderhoudsvrije bescherming vereisen.

★ Duidelijke operationele feedback

Ingebouwde contactpositie-indicator zorgt voor directe visuele bevestiging – van cruciaal belang voor veiligheidsaudits en onderhoud.

★ Met respect voor de vertrouwelijkheid van klanten bedienen we wereldwijd talloze distributeurs en OEM-partners die leveren aan grote projecten en lokale markten.

★ Onze verkoop- en technische teams streven ernaar om binnen 24 werkuren op alle technische vragen te reageren.

Typische toepassingen

Elektrificatie op het platteland: gebieden met onstabiele of zwakke netwerken

Industriële installaties: omgevingen met hoge EMI (lassers, motoren)

Tunnels en mijnen: Vochtige, vervuilde omstandigheden

Back-upsystemen: Waar neutrale integriteit niet kan worden gegarandeerd

Exportpanelen: voor markten die pure elektromagnetische betrouwbaarheid eisen (bijvoorbeeld delen van Afrika, het Midden-Oosten, Zuidoost-Azië)

Veelgestelde vragen (FAQ)

Vraag 1: Wat is het verschil tussen aardlekschakelaars van type A en type AC? A1:

● Type AC: Detecteert alleen vloeiende sinusoïdale AC-lekken (bijvoorbeeld door verwarmingsfouten).

● Type A: Detecteert AC + pulserende DC-lekkage (bijvoorbeeld van telefoonopladers, LED-drivers, wasmachines). → Type A is vereist in moderne installaties met elektronische belastingen. CDADA biedt beide typen: bevestig uw toepassingsbehoeften.

Vraag 2: Wat is het verschil tussen elektronische en elektromagnetische aardlekschakelaars?

Functie	Elektronische aardlekschakelaar	Elektromagnetische aardlekschakelaar
Vereist vermogen	Ja (vereist lijnspanning)	Nee – werkt op 0V
Neutrale afhankelijkheid	Mislukt als neutraal breekt	Werkt nog steeds zonder neutraal
EMI-gevoeligheid	Kan vals struikelen in de buurt van motoren/VFD's	Immuun voor EMI
Kosten	Lager	Iets hoger
Gebruikscasus	Stabiele stedelijke netwerken	Harde, landelijke of kritieke systemen

Vraag 3: Ondersteunt deze elektromagnetische aardlekschakelaar 30mA persoonlijke bescherming?

A3: Ja, het is verkrijgbaar in 10 mA, 30 mA en 100 mA. De 30mA-versie voldoet aan de IEC-vereisten voor levensreddende schokbescherming.

Vraag 4: Kan het worden gebruikt in TT-aardingssystemen?

A4: Absoluut. In TT-systemen hebben elektromagnetische aardlekschakelaars zelfs de voorkeur omdat ze niet afhankelijk zijn van een stabiele neutrale referentie, die mogelijk afwezig is of een hoge impedantie heeft in TT-opstellingen.

Vraag 5: Waarom kiezen voor CDADA voor een elektromagnetische aardlekschakelaar?

A5: CDADA levert:

● Elektromagnetisch ontwerp dat voldoet aan IEC 61008-1

● Geen verborgen elektronica – pure magnetische werking

● Hoogwaardige vlamvertragende behuizing voor veiligheid

● Bewezen betrouwbaarheid in vervuilde omgevingen

● OEM-ondersteuning: bulkprijzen, certificeringsdocumenten, snelle bemonstering
