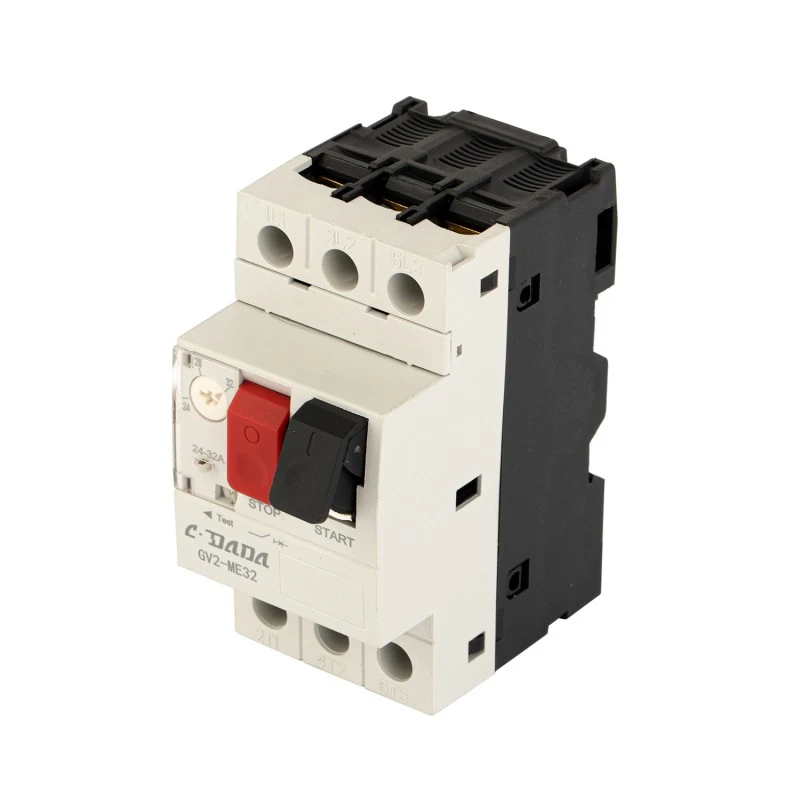

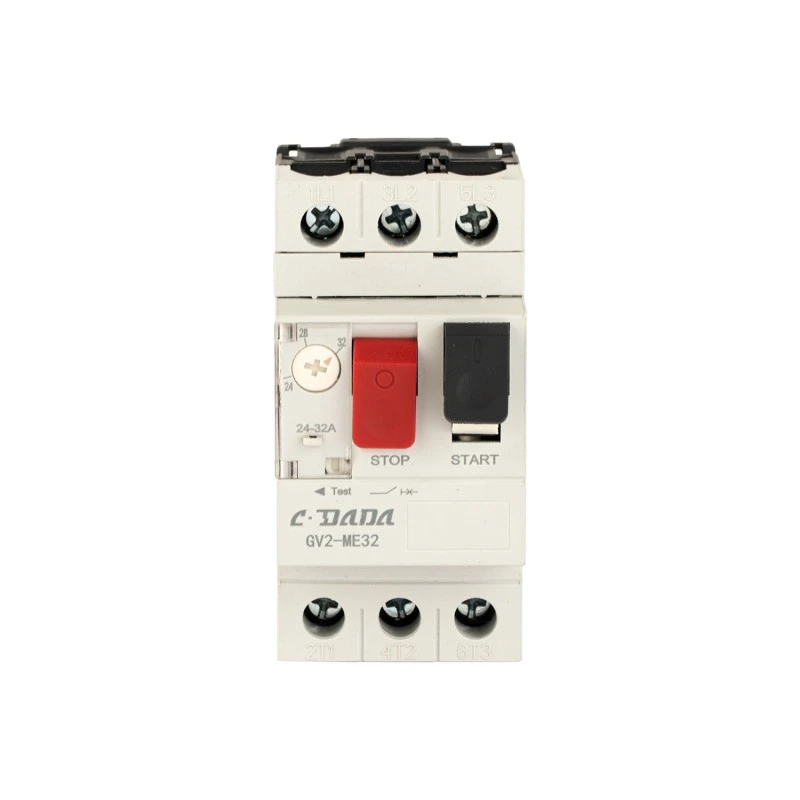

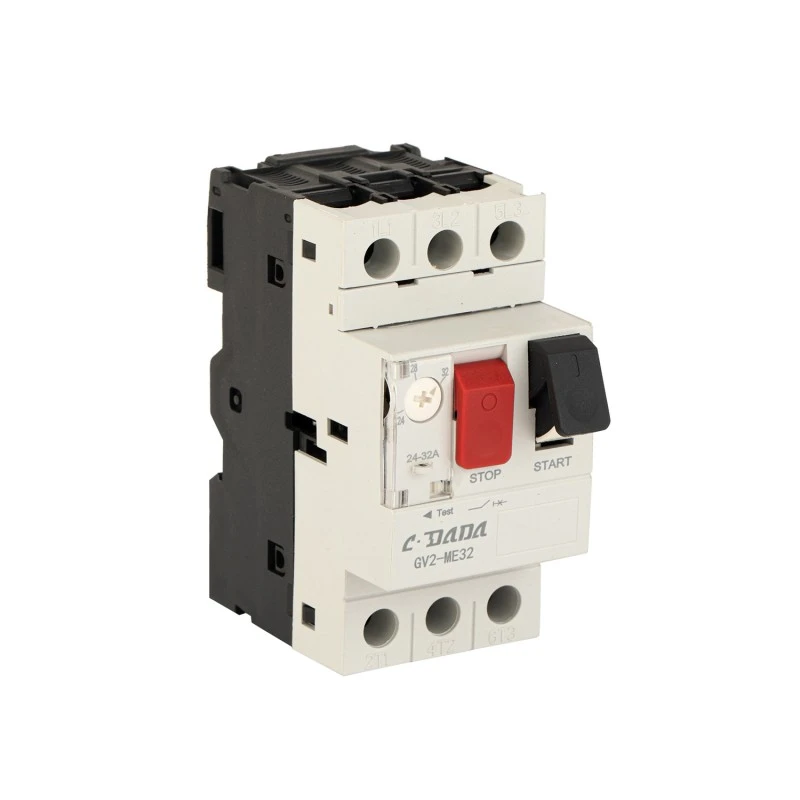

GV2 2P Motorbeveiligingsschakelaar

Vereenvoudig de motorbeveiliging met de CDADA GV2 2P Motor Protection Circuit Breaker (MPCB), een zeer nauwkeurige, compacte oplossing ontwikkeld door Shanghai DADA Electric CO., LTD. met behulp van een technologieplatform van de volgende generatie en een volledig geautomatiseerde productie. De GV2 2P is ontworpen voor eenfasige of tweefasige motorcircuits en integreert overbelasting, kortsluiting, faseverlies (voor driefasige toepassingen bij gebruik in sets) en isolatiefuncties in één op een DIN-rail gemonteerd apparaat.

Met een instelbaar instelbereik van 0,1 A tot 32 A, thermische compensatie voor variaties in de omgevingstemperatuur en een nominale isolatiespanning van 690 V, garandeert het een betrouwbare bescherming voor kleine motoren in pompen, ventilatoren, compressoren, transportbanden en HVAC-systemen. Gecertificeerd volgens CE-normen, met 110.000 mechanische en elektrische schakelingen, en uitgerust met optionele accessoires zoals hulpcontacten, shunt-afschakelspoel en onderspanningsafschakelspoel, levert de CDADA GV2 MPCB prestaties van industriële kwaliteit in een ruimtebesparend 2-polig formaat.

Belangrijkste specificaties

Modelserie: GV2 2P MPCB

Merk: CDADA | Fabrikant: Shanghai DADA Electric CO.,LTD

Certificering: CE

Polen: 2P (ideaal voor eenfasige motoren of als onderdeel van een driefasige beveiligingsset)

Stroombereik instellen: 0,1A – 32A (instelbaar via draaiknop)

Framewaarde: 32A

Nominale bedrijfsspanning: 690V AC

Nominale isolatiespanning (Ui): 690V

Impulsbestendigheidsspanning (Uimp): 6000V

Bedrijfsfrequentie: 50/60 Hz

Uitschakelklasse: 10A (standaard voor motoren voor algemeen gebruik)

Beveiligingsfuncties:

★ Thermische overbelastingsbeveiliging

★ Kortsluitbeveiliging

★ Bescherming tegen faseverlies* (*bij gebruik in 3-polige configuratie of gecoördineerde set)

★  Isolatiefunctie (zichtbare breuk)

★ Ingebouwde temperatuurcompensatie

Mechanische levensduur: 110.000 schakelingen

Elektrische levensduur (AC-3, 400V): 110.000 schakelingen

Aanhaalmoment: 1,7 N·m

Bedieningstype: Drukknop AAN/UIT met duidelijke uitschakelindicator

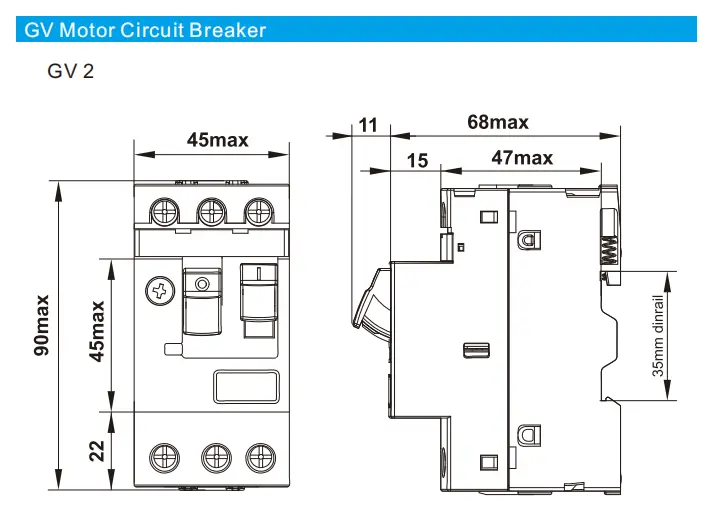

Montage: 35 mm DIN-rail

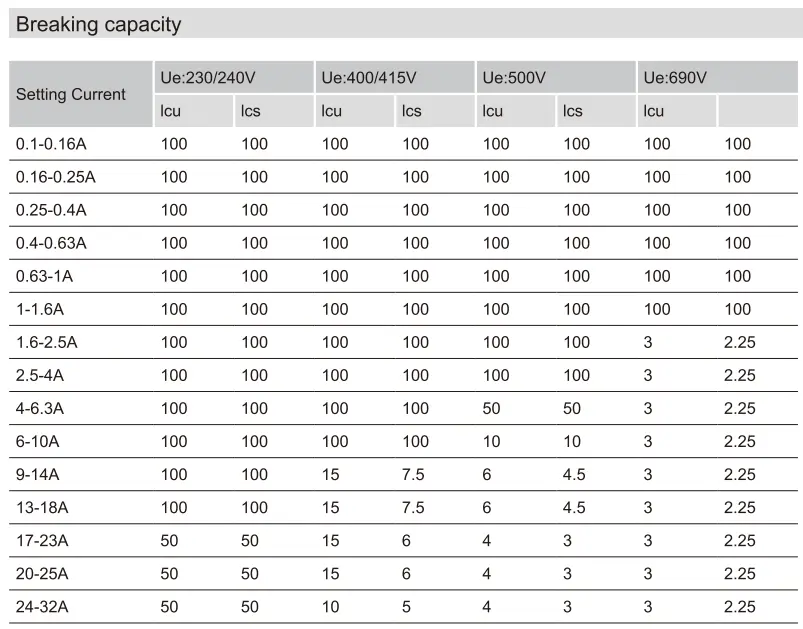

Technisch gegevensblad

Waarom kiezen voor een CDADA GV2 2P motorbeveiligingsschakelaar?

★ Alles-in-één motorbeveiliging

Combineert stroomonderbreker + thermisch overbelastingsrelais + isolator - elimineert de noodzaak voor afzonderlijke componenten.

★ Precisie en stabiliteit

Het temperatuurgecompenseerde mechanisme zorgt voor een consistente uitschakeling, ongeacht omgevingsveranderingen (bijvoorbeeld warme werkplaatsen of koude kelders).

★ Hoge duurzaamheid

110.000 mechanische/elektrische cycli – beter dan veel concurrenten wat betreft betrouwbaarheid op de lange termijn.

★ Ruimtebesparend 2P-ontwerp

Ideaal voor compacte bedieningspanelen, OEM-machines en retrofitprojecten waarbij de paneelruimte beperkt is.

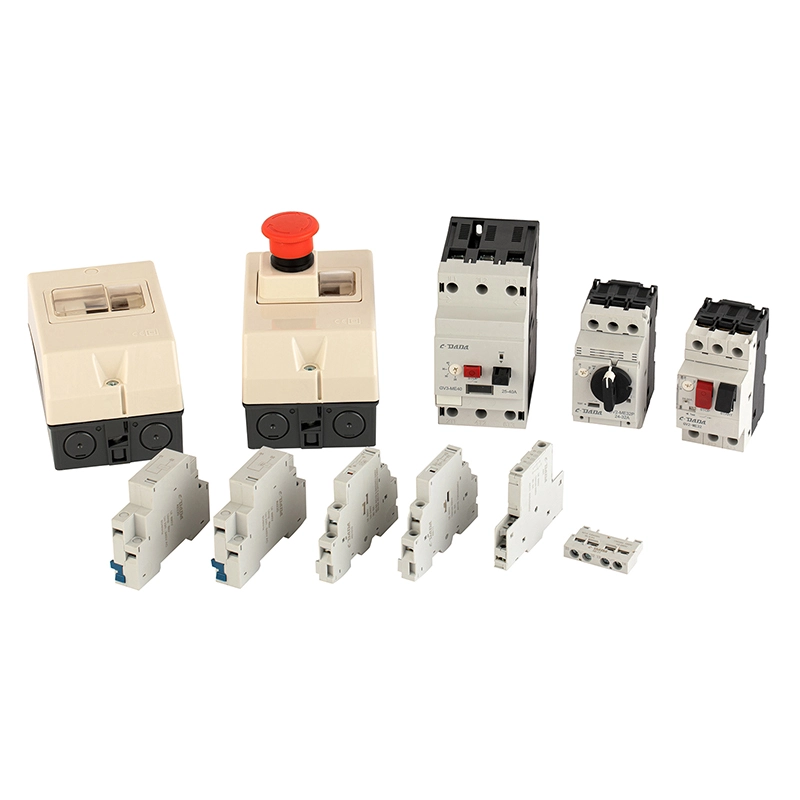

★ Volledig accessoire-ecosysteem

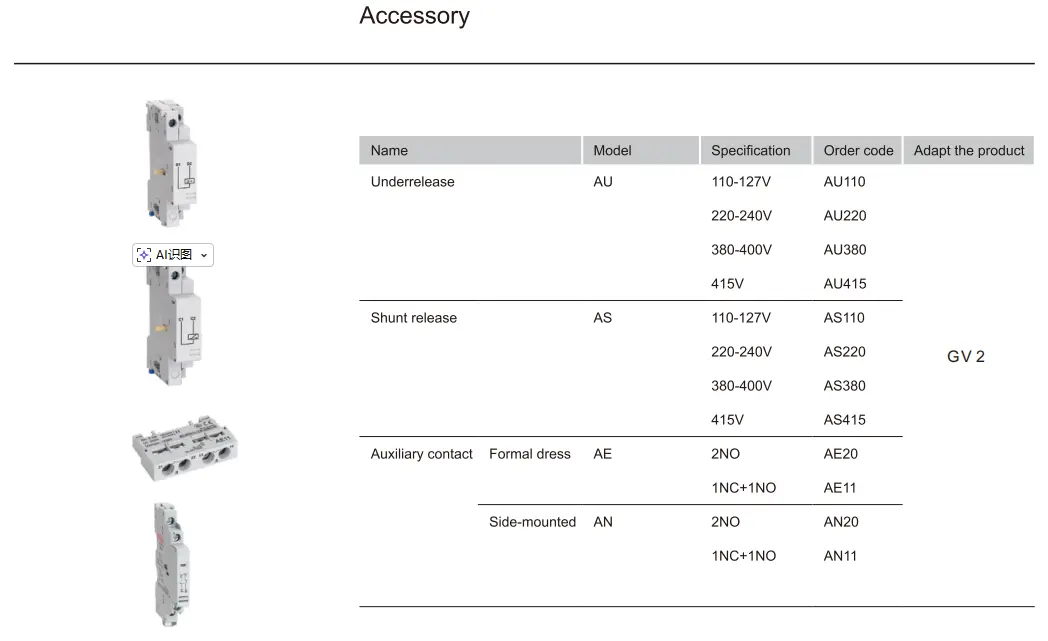

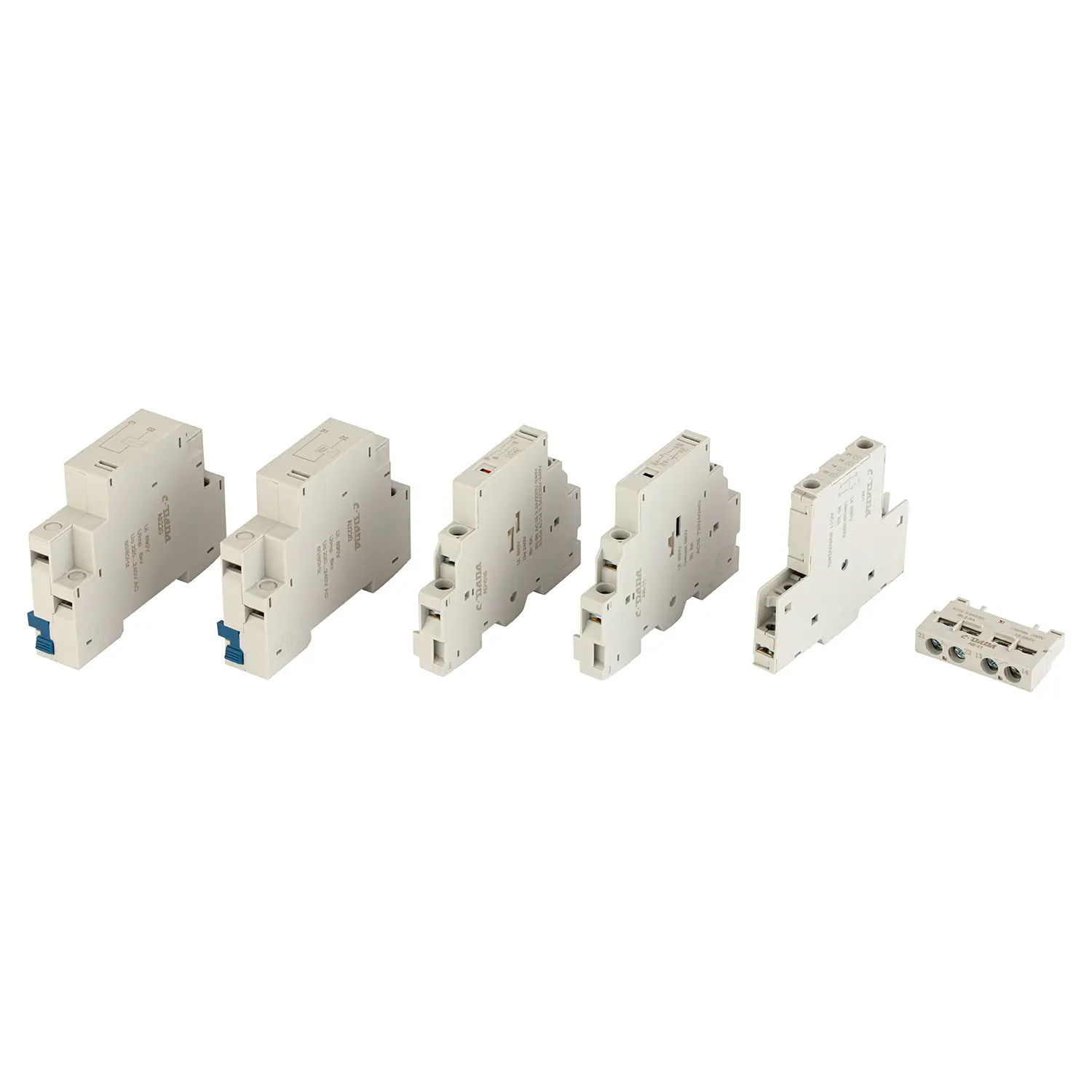

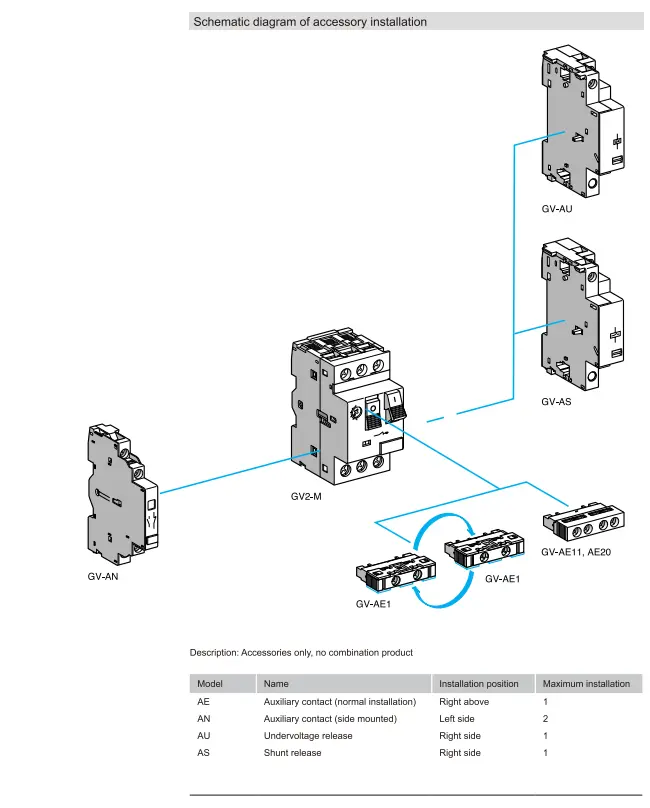

Ondersteunt AE (hulp aan de voorkant), AN (hulp aan de zijkant), AU (onderspanningsvrijgave), AS (shunttrip) - waardoor signalering op afstand, automatische uitschakeling of PLC-integratie mogelijk is.

★  Wereldwijde naleving

CE-gecertificeerd met 690V-classificatie: geschikt voor de Europese, Aziatische, Afrikaanse en Latijns-Amerikaanse markten.

★ Consistentie wordt verzekerd door middel van geautomatiseerde productieapparatuur, gestandaardiseerde operationele procedures, strenge inspecties van binnenkomend materiaal, testen tijdens het proces en uiteindelijke 100% functionele tests voor kritische parameters.

Typische toepassingen

Eenfasige motoren: pompen, garagedeuropeners, kleine compressoren

OEM-machines: verpakkingsmachines, voedselverwerkingsapparatuur

HVAC-systemen: ventilatorconvectoren, kleine koelmachines

Gebouwautomatisering: lifthulpmiddelen, ventilatiecontroles

Retrofitprojecten: Vervanging van zekeringen + thermische relais met geïntegreerde MPCB

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen een MPCB en een standaard stroomonderbreker?

A1: Een motorbeveiligingsschakelaar (MPCB) zoals GV2 biedt:

● Instelbare thermische overbelastingsbeveiliging (afgestemd op motor-FLC)

● Magnetische kortsluitbeveiliging

● Faseverliesdetectie (in 3P-versies)

● Isolatiefunctie

→ Standaard MCB's bieden alleen bescherming tegen kortsluiting en vaste overbelasting - niet motorgeoptimaliseerd.

Vraag 2: Kan een 2P GV2 een driefasige motor beschermen?

A2: Niet alleen. Voor driefasige motoren heeft u drie op elkaar afgestemde GV2-units nodig (één per fase), of u gebruikt een 3P MPCB. 2P GV2 is echter perfect voor eenfasemotoren of stuurcircuits.

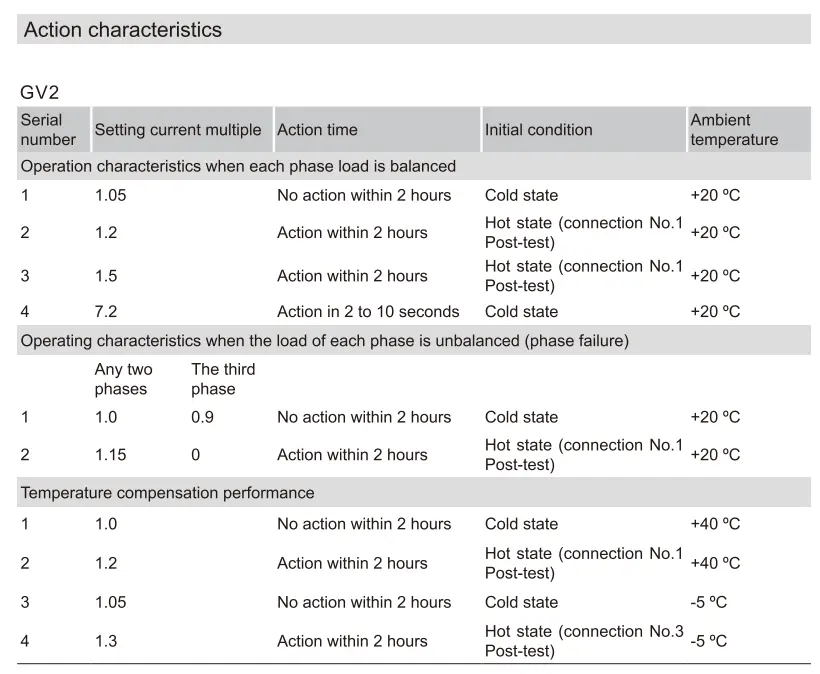

Vraag 3: Wat betekent ‘Reisklasse 10A’?

A3: Het definieert hoe snel de onderbreker uitschakelt bij overbelasting. Klasse 10A betekent dat hij binnen 10 seconden uitschakelt bij een instelstroom van 7,2× – ideaal voor standaard kooiankermotoren zonder hoog startkoppel.

Vraag 4: Compenseert het echt de temperatuur?

A4: Ja! De bimetaalstrip is thermisch gecompenseerd, zodat de uitschakeling accuraat blijft, ongeacht of deze in een 0°C-magazijn of een 50°C-behuizing wordt geïnstalleerd.

Vraag 5: Waarom CDADA GV2 verkiezen boven andere merken?

A5: CDADA biedt:

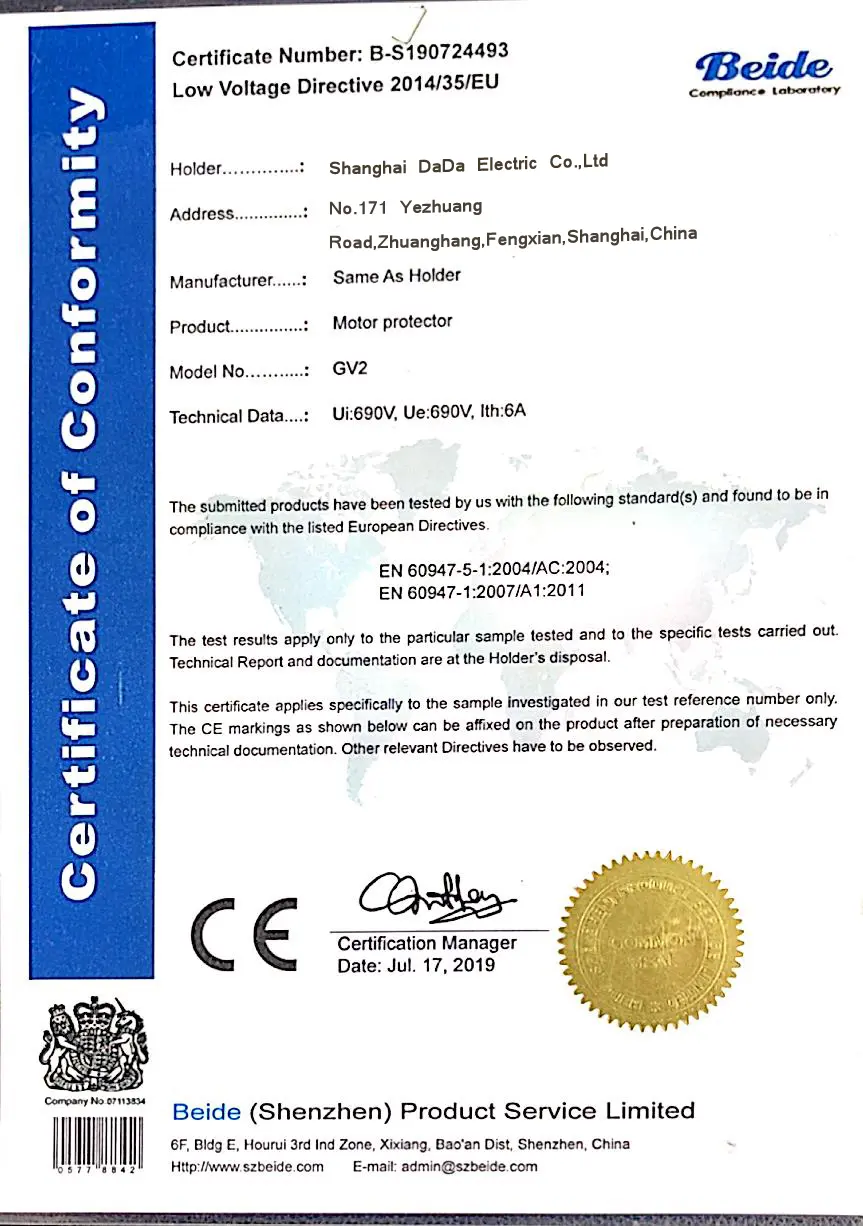

● Echte CE-certificering met testrapporten

● Geautomatiseerde productie → consistente kwaliteit en laag defectpercentage

● Volledige accessoirecompatibiliteit (AE/AN/AU/AS)

● Concurrerende prijzen voor OEM's en distributeurs

● Snelle technische ondersteuning en documentatie in het Engels
