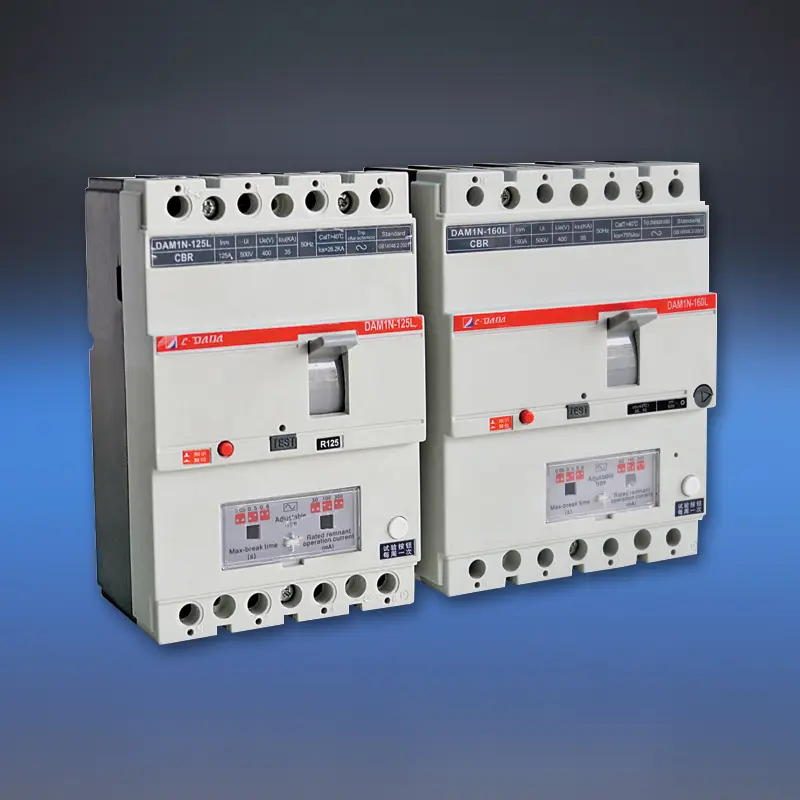

MCCB met lekbescherming

Verbeter de elektrische veiligheid naast bescherming tegen overbelasting en kortsluiting met de CDADA DAM1L-serie MCCB met lekbescherming, een geïntegreerde stroomonderbreker in gegoten behuizing met ingebouwde aardlekstroom (RCD/ELCB) functionaliteit. Ontworpen door de professionele fabrikant Shanghai DADA Electric CO., LTD volgens internationale normen, combineert deze lekkage MCCB 4P krachtige stroomverdeling met levens- en brandreddende aardfoutdetectie.

Met een vermogen van 10 A tot 500 A bij 400 V/415 V biedt hij een instelbare reststroom (30 mA–1000 mA) en optionele tijdsvertraging, waardoor bescherming op maat mogelijk is voor persoonlijke veiligheid (≤30 mA) of brandpreventie (100 mA–500 mA+). Met meerfasige gevoede elektronica blijft hij operationeel, zelfs als één fase uitvalt of de spanning daalt tot 50 V, waardoor een ongeëvenaarde betrouwbaarheid wordt gegarandeerd in kritieke infrastructuur zoals tunnels, hoogbouw, transportknooppunten en industriële installaties.

Belangrijkste specificaties

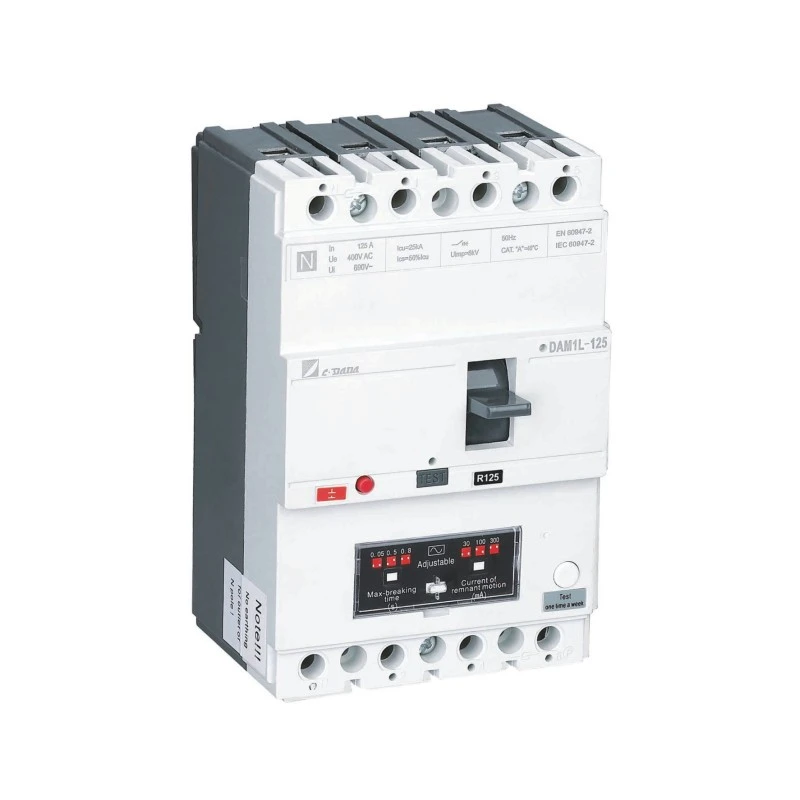

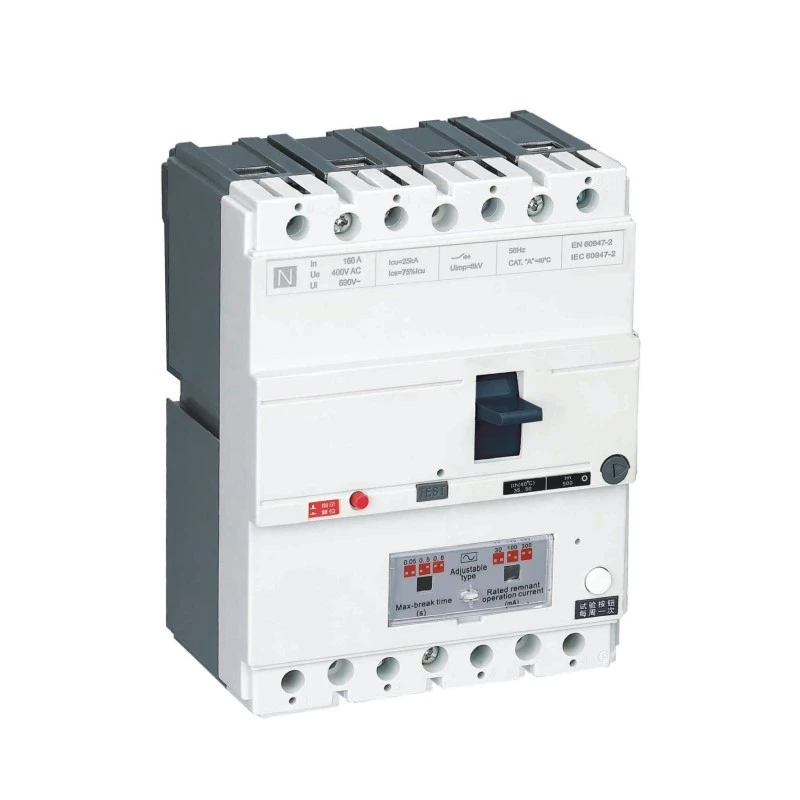

Model: DAM1L-serie – Aardlek MCCB (MCCB van het CBR-type)

Palen: 4P (standaard; 3P op aanvraag leverbaar)

Nominale stroom (in): 10A – 500A

Nominale spanning: 400 V / 415 V wisselstroom, 50 Hz

Isolatiespanning (Ui): 400V (≤160A), 690V (>250A)

Reststroominstellingen (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Aanpasbaarheid: aanpassing ter plaatse van I△n en uitschakeltijd (onmiddellijk of vertraagd)

Typen breekcapaciteit:

B-type: Basis (Inm < 100A)

S-type: standaard

H-type: Hoge breuk (>160A)

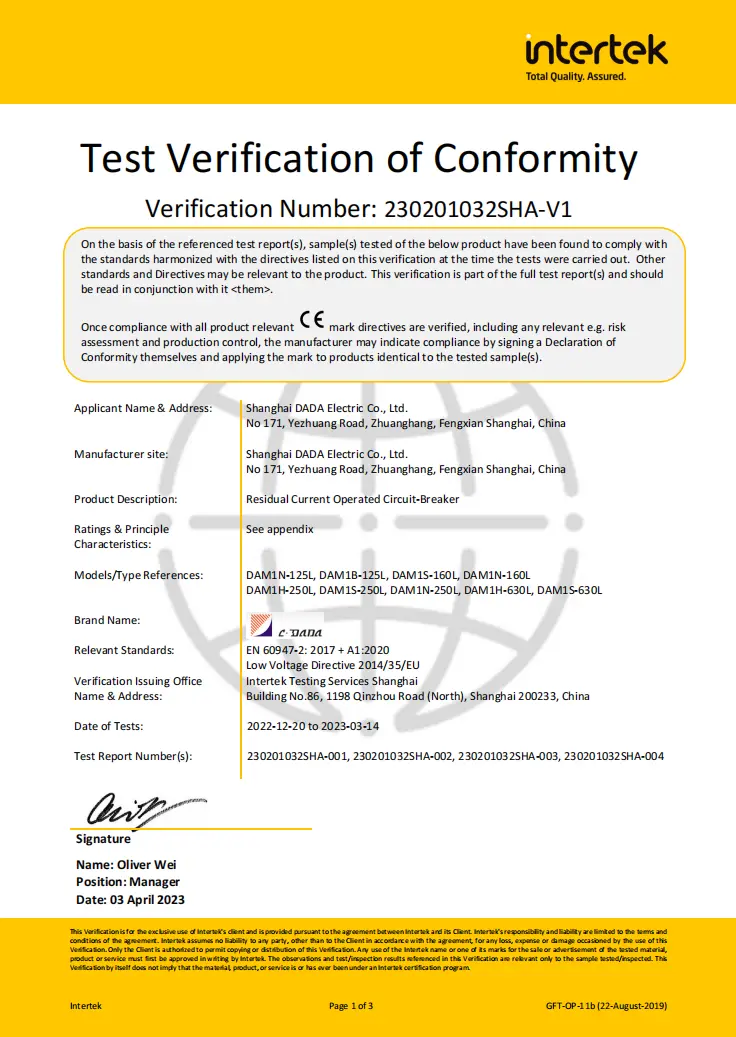

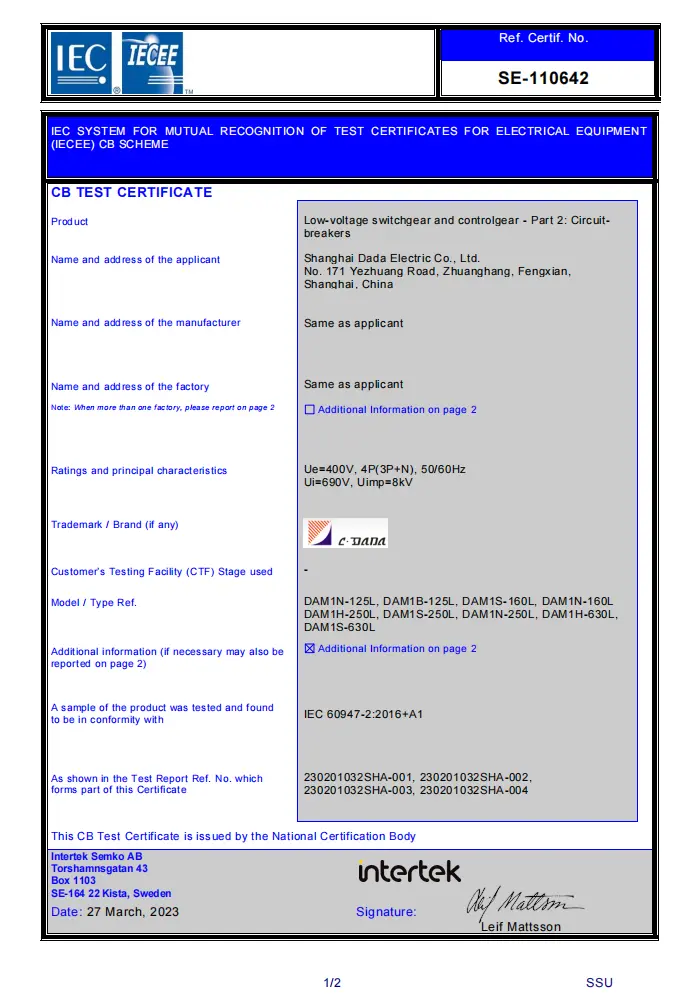

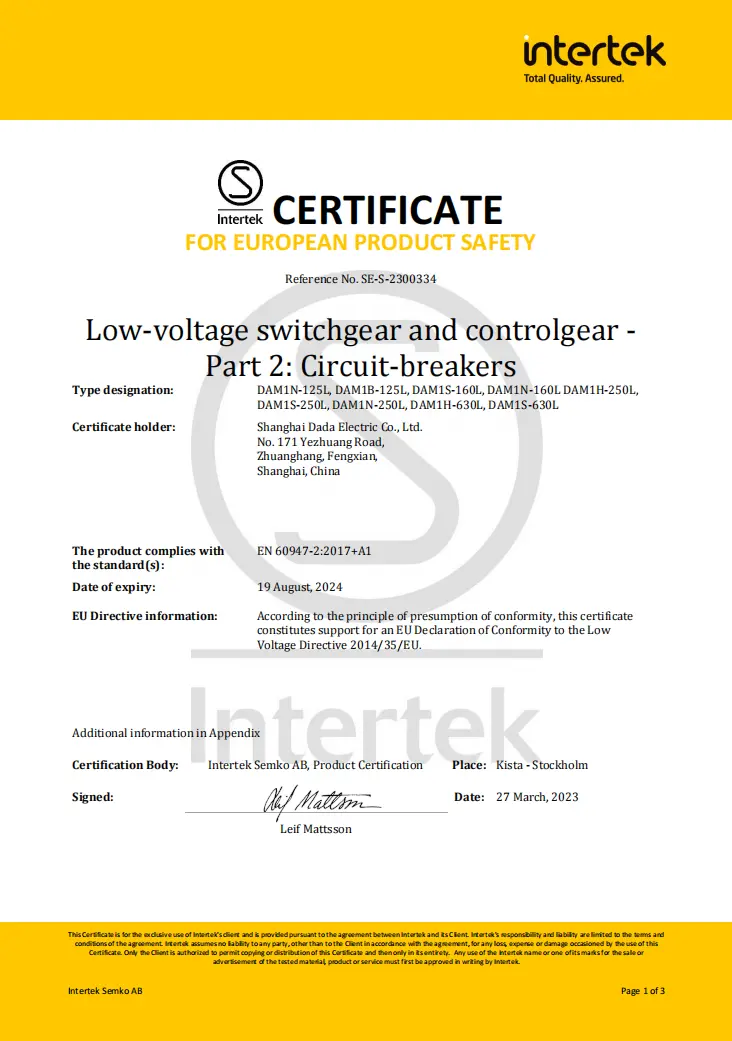

Certificeringen: CE, CB, SEMKO

Belangrijkste kenmerken:

★ Meerfasig RCD-circuit → werkt tot 50 V

★ Aparte hoofd- en boogcontacten

★ Push-to-trip-testknop

★ Verstelbare magnetische instelling (0,8–1,0×In)

★ Sterke EMI/RFI-anti-interferentiecapaciteit

★ Volledig assortiment accessoires: shuntuitschakeling, hulp-/alarmcontacten, draaihendel

Technisch gegevensblad

Aardlekschakelaars (ELCB)
Model			DAM1-125L			DAM1-160L
Code voor brekende capaciteit			B	N	S	B	N	S
Nominale stroom van framegrootte - Inm (A)			125A			160A
Nominale stroom-in (40,50 of 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Aantal Pool			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(piek)/cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0,3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0,5			19/0,5
Reststroomdrempel (mA)			100-300-500			100-300-500
Vertraging (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Diëlektrische eigenschap (V)			2500			3000
lonisatieafstand (mm)			≤30/0			≤30/0
Uithoudingsvermogen	Totaal cycli		8000			8000
	Elektrisch leven		1000			1000
	Mechanische levensduur		7000			7000
Categorie (EN 60947-2/IEC 60947-2)	Hoofdcircuit		A/0			A/0
	Hulpcircuit		AC-15			AC-15
Onder spanningsvrijgave			√			√
Shunt-vrijgave			√			√
Hulpcontact			√			√
Alarmcontact			√			√
Hulpcontact en alarmcontact			√			√
Bedieningsmechanisme voor handgreep			√			√
Elektrisch bedieningsmechanisme			√			√
Aansluitafdekking			√			√
Fasescheider			√			√
	B (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Gewicht	Vaste versie 3P/4P		-			-
	Plug-inversie 3P/4P		-			-
	Versie 3P/4P uittekenen		-			-

Waarom kiezen voor CDADA MCCB met lekbescherming?

★ Echte geïntegreerde veiligheid

In tegenstelling tot extra RCD-modules heeft de DAM1L een ingebouwde, in de fabriek gekalibreerde lekbescherming, waardoor een perfecte coördinatie wordt gegarandeerd en compatibiliteitsproblemen worden geëlimineerd.

★ Meerfasige voeding voor aardlekschakelaar

Vroege aardlekschakelaars faalden als één fase verloren ging. Het ontwerp van CDADA gebruikt alle fasen om de beveiligingselektronica van stroom te voorzien, zodat deze blijft werken, zelfs tijdens faseverlies of ernstige onderspanning.

★ Dubbele beschermingsdoelen in één apparaat

◆ 30mA: Voldoet aan de IEC-vereisten voor bescherming tegen persoonlijke schokken

◆ 100mA–1000mA: Voorkomt brand aan de isolatie door kleine, aanhoudende aardfouten

★ In het veld aanpasbaar voor reële omstandigheden

Stel de gevoeligheid en tijdsvertraging nauwkeurig af om hinderlijk struikelen in natte omgevingen (bijvoorbeeld autowasstraten, boerderijen) te voorkomen en tegelijkertijd de veiligheid te behouden.

★ Betrouwbaarheid van industriële kwaliteit

Hoge uitschakelcapaciteit (H-type), robuuste boogscheiding en IP20+ terminalbescherming maken hem geschikt voor zware commerciële en industriële omgevingen.

★ Mondiale naleving, lokale waarde

Gecertificeerd voor Europa (CE/CB), Scandinavische landen (SEMKO) – ideaal voor exportprojecten – met concurrerende prijzen van een vertrouwde Chinese fabrikant.

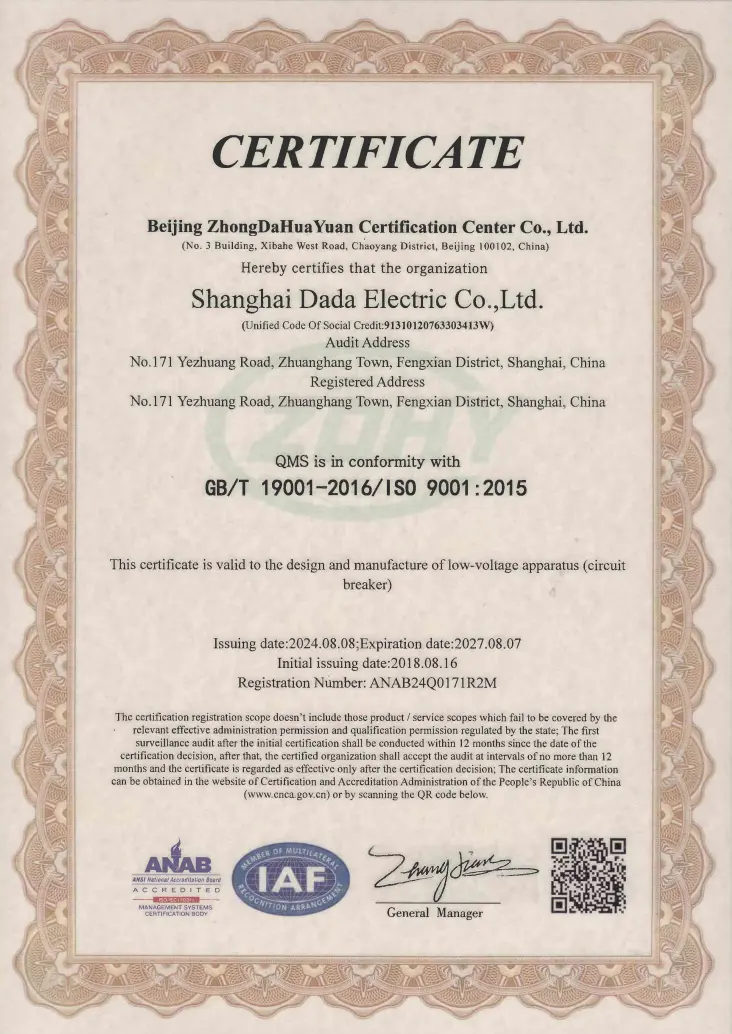

★ Onze productiefaciliteit is gecertificeerd volgens het ISO9001:2015 kwaliteitsmanagementsysteem.

Typische toepassingen

Hoogbouw woningen: hoofdingang of vloerpanelen (300 mA voor vermindering van brandrisico)

Tunnels en metro's: kritieke infrastructuur die een feilloze lekdetectie vereist

Ziekenhuizen en scholen: 30mA-bescherming in natte ruimtes (laboratoria, toiletten)

Industriële installaties: motorvoedingen met aardfoutbewaking

Bouwplaatsen: tijdelijke stroomdistributie met personeelsbescherming

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen een standaard MCCB en een MCCB met lekbescherming?

A1: Een standaard MCCB beschermt alleen tegen overbelasting en kortsluiting. De DAM1L voegt reststroomdetectie (aardlekdetectie) toe, waardoor wordt uitgeschakeld wanneer stroom naar de aarde lekt (bijvoorbeeld door een persoon of beschadigde isolatie), waardoor elektrische schokken of brand worden voorkomen.

Vraag 2: Kan ik een MCCB-aardlekschakelaar van 100 A gebruiken voor persoonlijke bescherming?

A2: Alleen indien ingesteld op 30 mA. De nominale stroom (100A) definieert het laadvermogen; de restinstelling (I△n) definieert de veiligheidsfunctie. Voor schokbescherming moet I△n ≤30mA zijn, ongeacht In.

Vraag 3: Waarom heeft het RCD-circuit meerfasige stroom nodig?

A3: Als de voeding slechts door één fase wordt gevoed, zou een eenfasige storing de lekbescherming uitschakelen. Het meerfasige ontwerp van CDADA zorgt ervoor dat de aardlekschakelaar actief blijft, zelfs tijdens faseverlies of lage spanning (tot 50 V), cruciaal voor de continuïteit van de veiligheid.

Vraag 4: Is de 4P-lek-MCCB geschikt voor TT- of TN-S-systemen?

A4: Ja, het is ontworpen voor TT-, TN-S- en IT-systemen. Het 4P-ontwerp onderbreekt alle fasen en neutraal, essentieel voor TT-systemen waarbij de neutraal stroomopwaarts niet betrouwbaar is geaard.

V5: Waarom CDADA verkiezen boven modulaire RCD + MCCB-combinaties?

A5: CDADA DAM1L biedt:

● Kleinere footprint (geïntegreerd vs. twee apparaten)

● Gegarandeerde coördinatie (geen mismatch risico)

● Lagere kosten en complexiteit van de bedrading

● Hogere betrouwbaarheid (enkele afgedichte eenheid)

● Aanpassing ter plaatse niet mogelijk met aardlekschakelaars met vaste gevoeligheid
