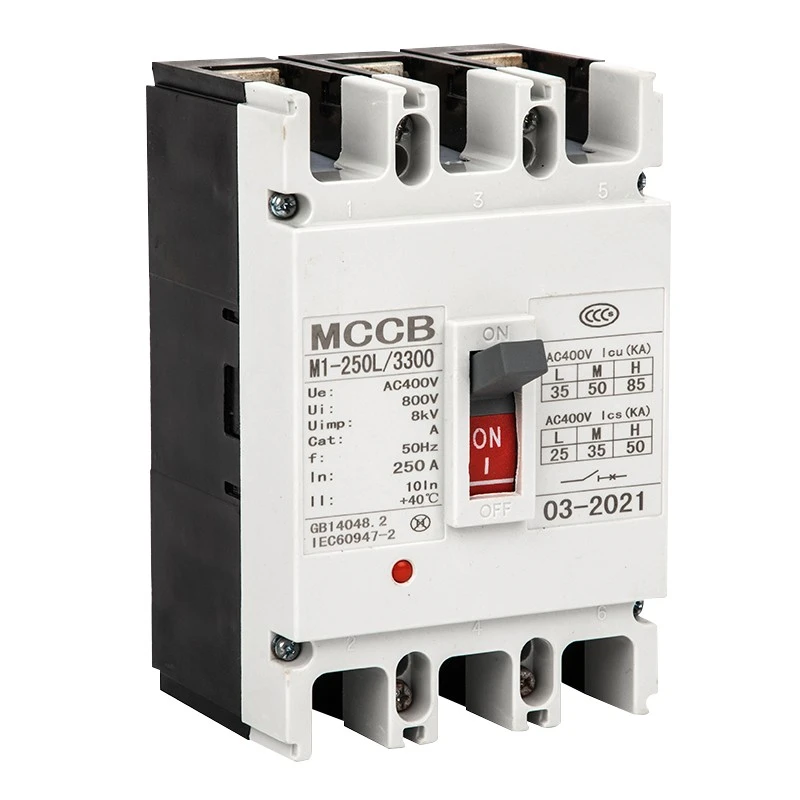

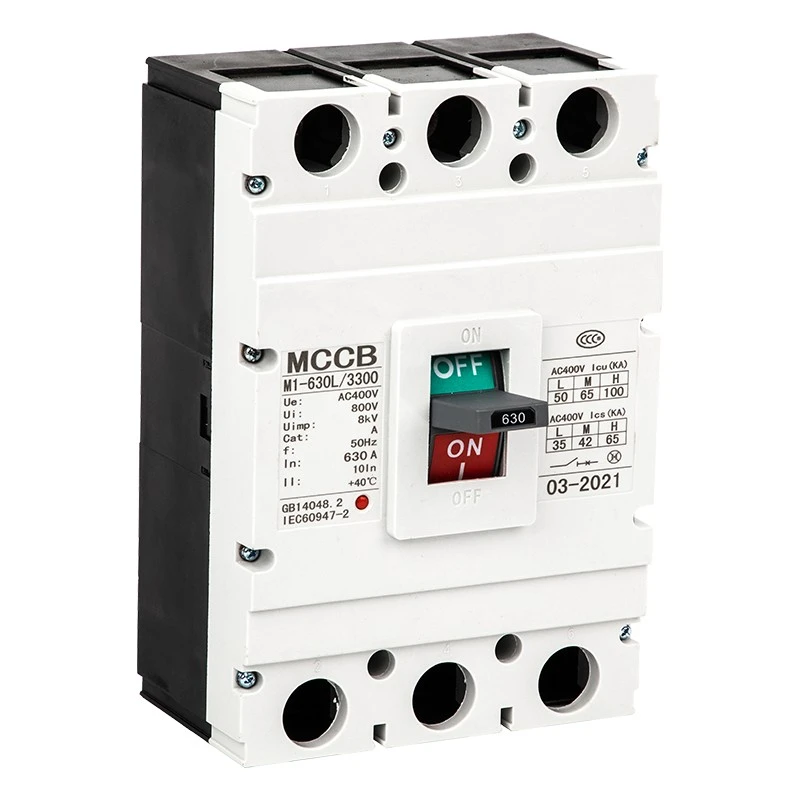

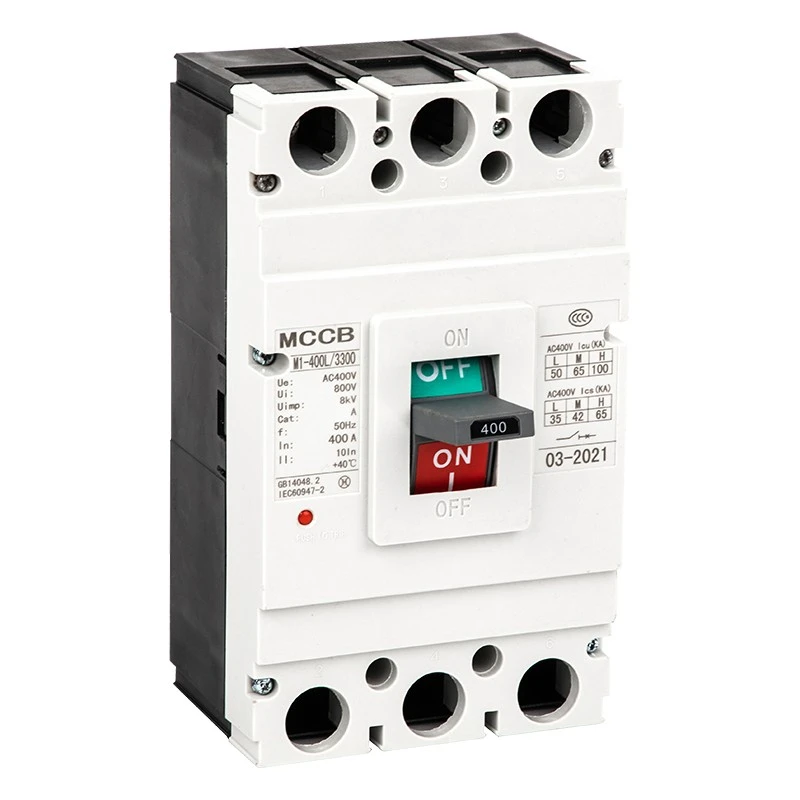

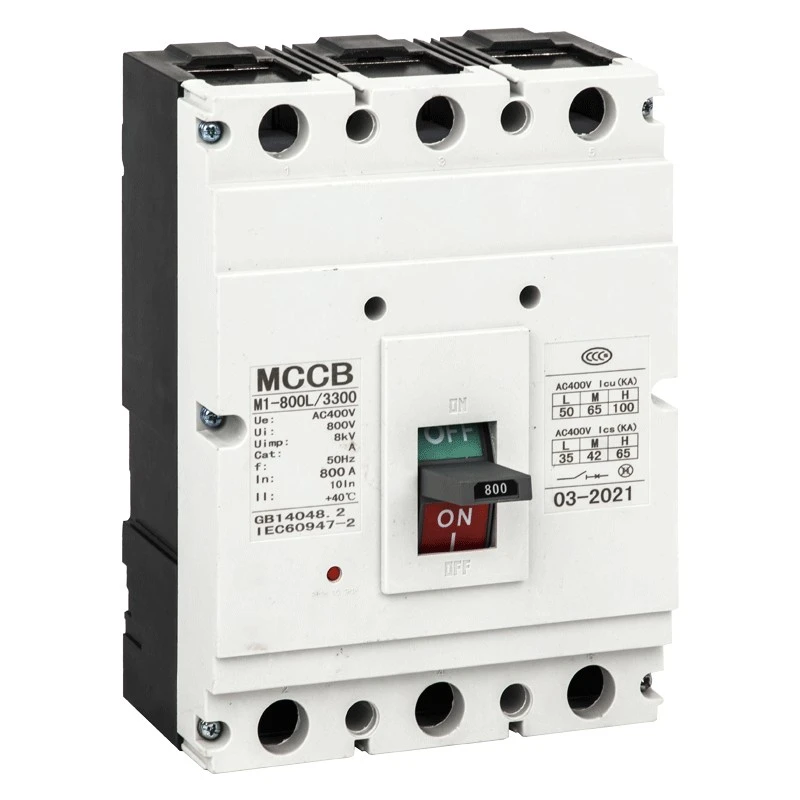

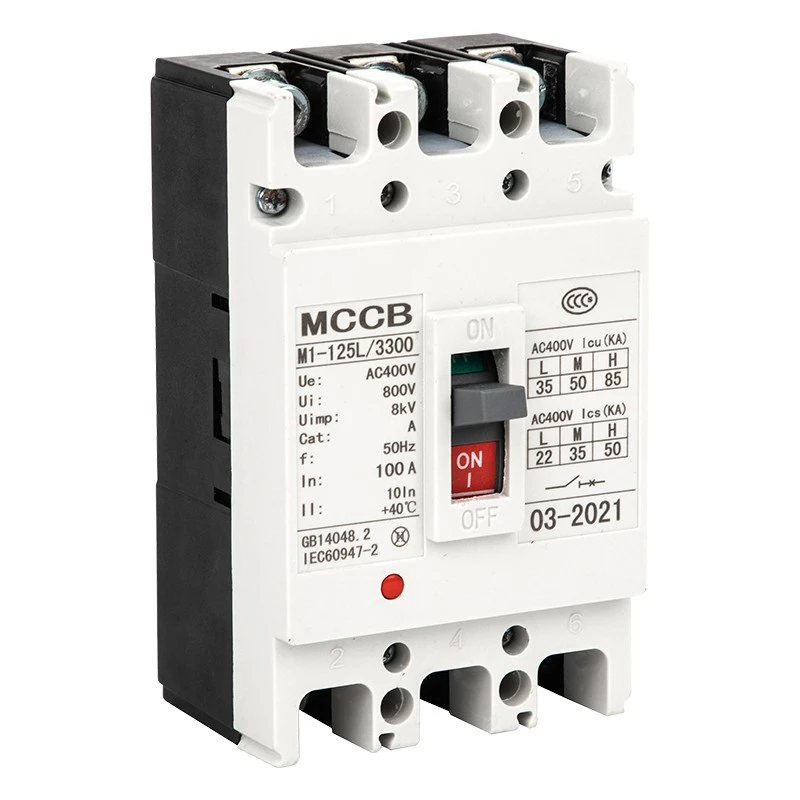

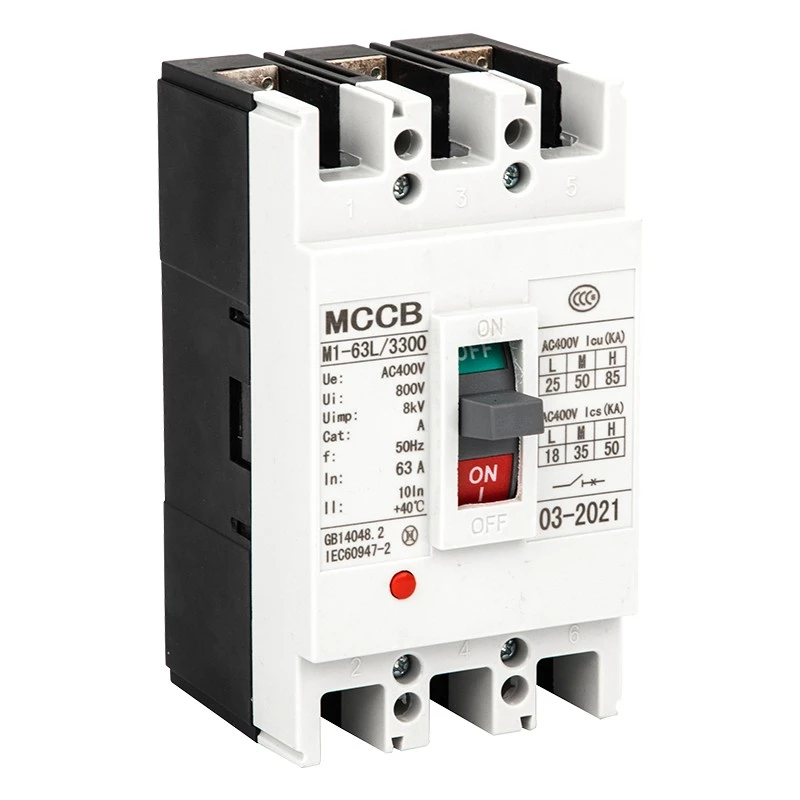

CM1 stroomonderbreker met gegoten behuizing

Deze CM1-stroomonderbreker met gegoten behuizing uit de DAM2 (CM1)-serie is een krachtig laagspanningsbeveiligingsapparaat geproduceerd door Shanghai DADA Electric Co., Ltd., een betrouwbare fabrikant en leverancier in China. Met een nominale isolatiespanning tot 800 V, een nominale werkspanning van 400 V/690 V en een nominale stroom van 63 A tot 1600 A, wordt het veel gebruikt voor stroomverdeling, circuitbeveiliging, motorbesturing en onregelmatig schakelen.

Deze serie ondersteunt verticale en horizontale installatie, voldoet aan de IEC60947-2-norm en biedt volledige bescherming tegen overbelasting, kortsluiting en onderspanning voor elektrische apparatuur.

Producteigenschappen

★ Nominale isolatiespanning: 800 V; Werkspanning: 400V/690V

★ Huidig ​​bereik: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Breekvermogen: L standaard, M medium, H hoog breektype

★ Thermisch-magnetische en elektromagnetische dubbele release-modi

★ Verticale/horizontale installatie, geschikt voor isolatiegebruik

★ Breed omgevingstemperatuurbereik: -5℃~+40℃

★ Hoogte ≤2000 m, vervuilingsgraad 3

Toepassingen

CDADA CM1 stroomonderbreker met gegoten behuizing wordt veel toegepast in industriële en civiele stroomdistributiesystemen, waaronder fabrieken, gebouwen, datacentra, energiecentrales, infrastructuur, mechanische apparatuur en stroomverdeelkasten. Het wordt ook gebruikt voor motorbeveiliging, circuitconversie en veilige stroomvoorziening in de bouw, metallurgie, petrochemische en andere industrieën.

Technische parameters

★ Normen: IEC60947-2, GB14048.2

★ Frequentie: AC 50 Hz/60 Hz

★ Paal: 1P, 2P, 3P, 4P

★ Vrijgeven: thermisch-magnetisch (dubbel), elektromagnetisch (onmiddellijk)

★ Momentane instelling: Distributietype 10In±20%; Motortype 12In±20%

★ Installatie: bedrading voor, bedrading achter, plug-in type

★ Bediening: Handmatig, elektrisch bedieningsmechanisme

Overzichts- en installatieafmetingen

Onze CM1 MCCB biedt volledige afmetingsgegevens voor 63A–1600A-modellen, inclusief bedrading aan de voorkant, bedrading aan de achterkant en het plug-in-type. Verschillende framegroottes (63/100/225/400/630/800/1250/1600) hebben bijpassende H, H1, H2 afmetingen voor standaard kastinstallatie. De hoogte van het handmatige en elektrische bedieningsmechanisme is ook gestandaardiseerd voor eenvoudige montage.

Accessoires & Functies

Interne accessoires

★ Shunt-release: 70%–110% nominale spanning voor betrouwbaar uitschakelen

★ Onderspanningsvrijgave: spanningsval van 35%–70% voor automatische bescherming

★ Hulpcontact & alarmcontact: signaalfeedback en storingsalarm

★ Specifieke vrijgave van vooraf betaalde meter: uitschakelingsvertraging 0,5–2s

Externe accessoires

★ Handmatig bedieningsmechanisme

★ Elektrische (motor)bediening

★ Fasescheiders, montageschroeven, railsets

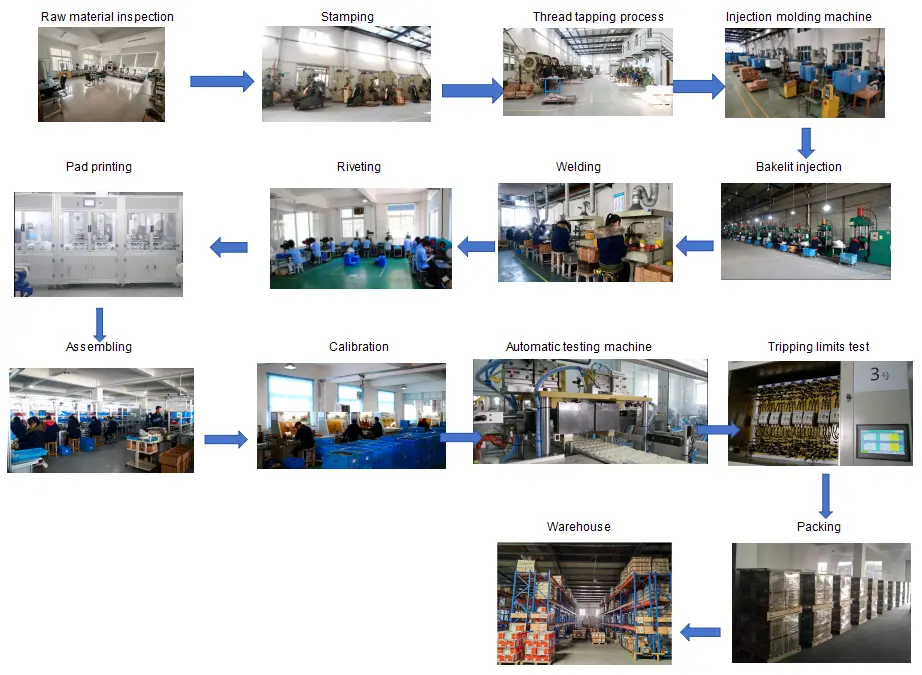

Kwaliteitscontrolestroom

Grondstofinspectie → Productieverwerking → Assemblagelijn → Uitschakelkarakteristiektest → Temperatuurstijgingstest → Kortsluittest → Verouderingstest → Uiterlijk- en afmetingscontrole → Verpakking → Eindinspectie vóór verzending

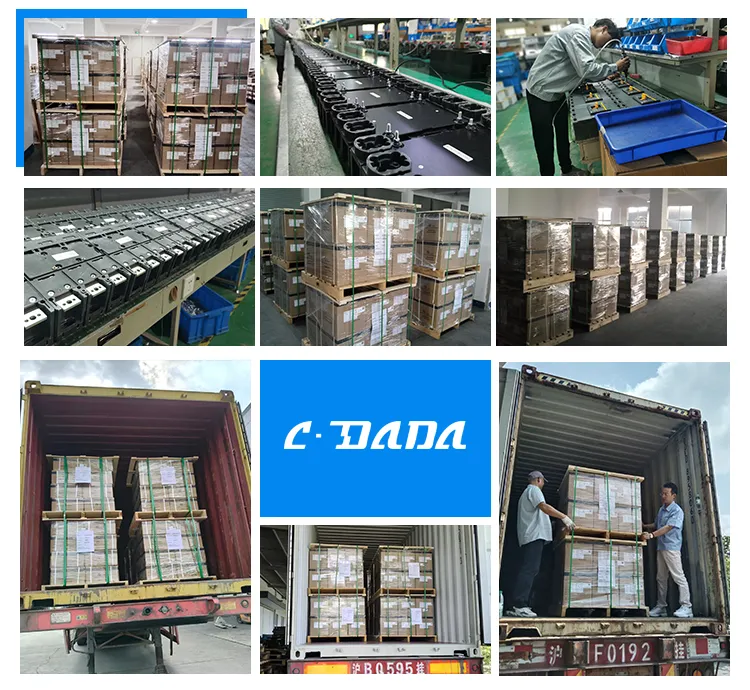

Verpakking en verzending

★ Standaard omdoos + houten pallet voor veilig transport

★ Label: model, stroom, paal, aantal, certificaat

★ Geschikt voor zee-, lucht- en landlogistiek

Certificeringen

IEC60947-2, GB14048.2, CE, CB, ROHS en andere internationale goedkeuringen.

Klantsamenwerkingsgevallen

De CDADA DAM2-serie MCCB is geleverd aan wereldwijde klanten, waaronder integrators van stroomdistributiesystemen, fabrikanten van industriële apparatuur, schakelapparatuurfabrieken, aannemers in de bouw en OEM-merken in Europa, Zuidoost-Azië, het Midden-Oosten, Afrika en Zuid-Amerika. Wij bieden een stabiele bulklevering en maatwerkoplossingen voor langetermijnpartners.
