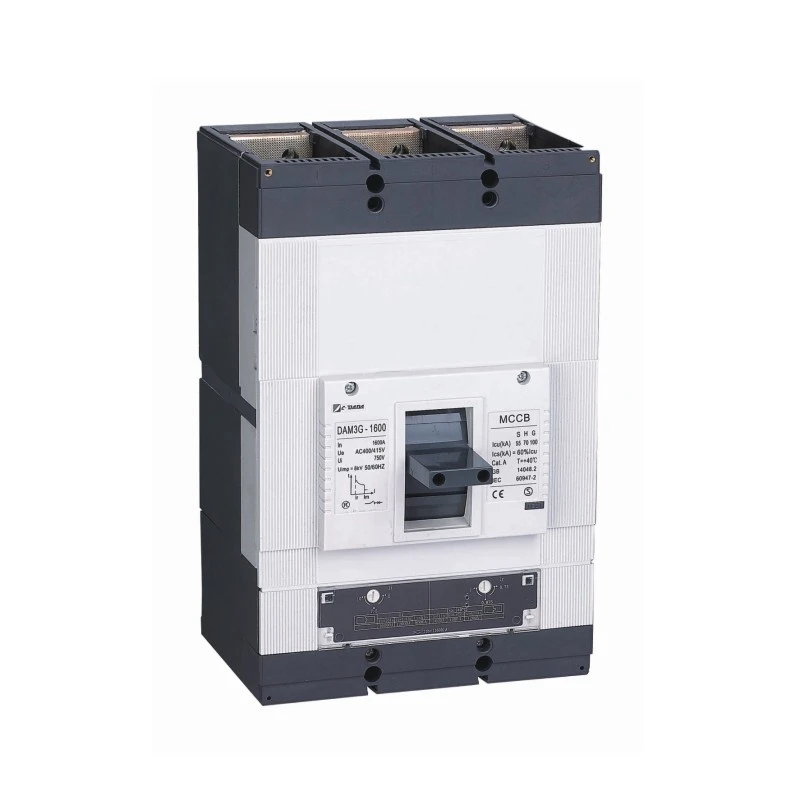

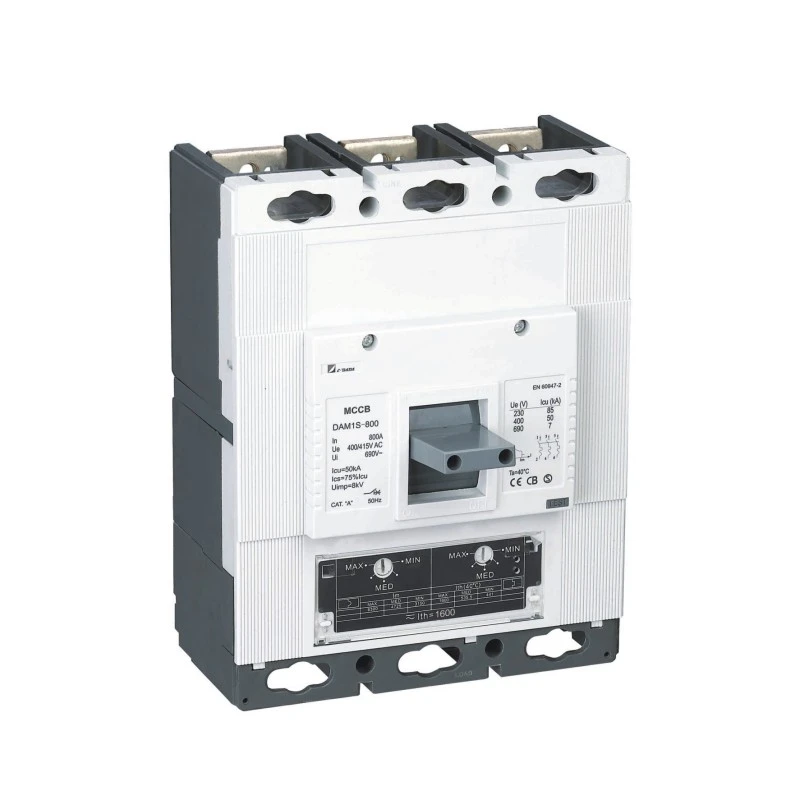

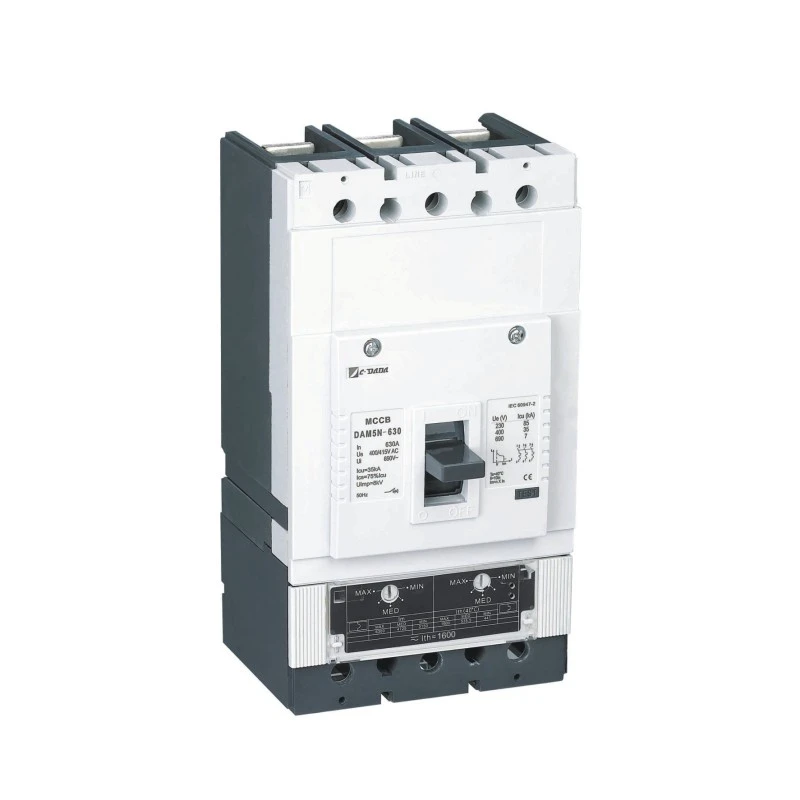

Thermisch magnetisch verstelbare MCCB

De CDADA DAM1-serie thermisch magnetisch verstelbare MCCB, ontwikkeld door Shanghai DADA Electric, een betrouwbare leverancier, biedt volledig aanpasbare overbelastings- en kortsluitbeveiliging voor veeleisende laagspanningstoepassingen. Deze 3P/4P-onderbreker heeft een vermogen tot 1600A bij 400V/415V en beschikt over onafhankelijke aanpassing van thermische (70–100% In) en magnetische (5–10×In) uitschakeldrempels, waardoor optimale coördinatie in complexe distributiesystemen mogelijk is.

Het is gecertificeerd volgens CE, CB, ASTA, KEMA, SEMKO en RoHS en voldoet aan de wereldwijde veiligheids- en milieunormen, waardoor het ideaal is voor OEM's, aannemers en systeemintegratoren over de hele wereld.

Voordelen

★ Groot bereik: 160A tot 1600A (AC)

★ Compacte afmetingen

★ Instelbare thermische instelling (70-100%)In.

★ Verstelbare magnetische instelling (5-10 keer) In.

★ Push-to-trip-knopvoorziening.

★ Aparte hoofd- en boogcontacten

★ Ruim assortiment accessoires.

Belangrijkste specificaties

Model: DAM1-serie – Thermisch magnetisch verstelbare MCCB

Type: stroomonderbreker met gegoten behuizing (MCCB)

Polen: 3P / 4P

Nominale spanning (Ue): 400V / 415V AC

Nominaal stroombereik: 160A – 1600A

Thermische aanpassing: 70% – 100% van In (bescherming tegen overbelasting)

Magnetische aanpassing: 5× – 10× In (onmiddellijke uitschakeling bij kortsluiting)

Certificeringen: CE, CB, ASTA, KEMA, SEMKO, RoHS

● Icu:O-t-CO-test(O:Open-manoeuvre,CO:Close-Open-manoeuvre,t:Wachtduur)

● Ics:O-t-CO-t-CO-test(O:open-manoeuvre,CO:sluiten-open-manoeuvre,t:wachttijd)

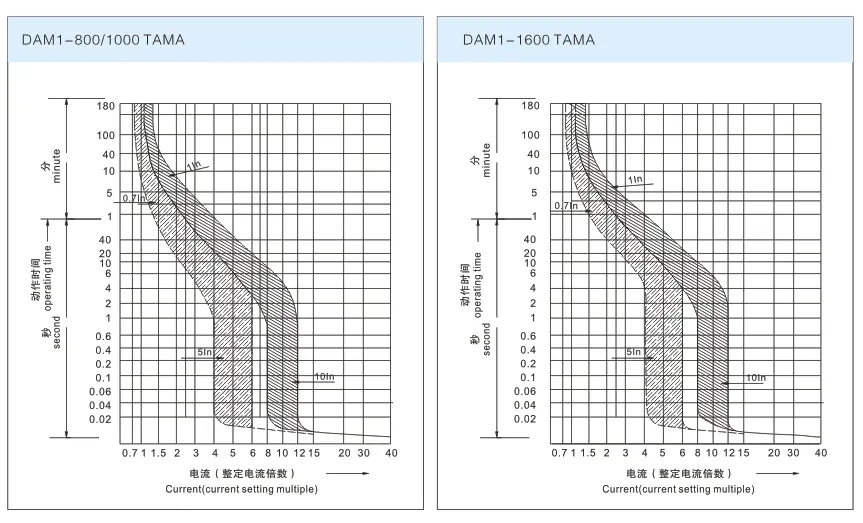

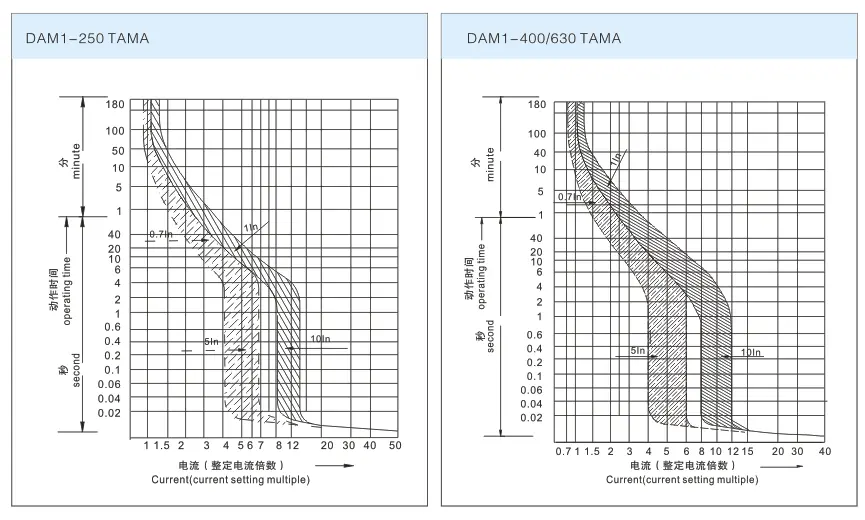

Karakteristieke curve voor TAMA MCCB.

Waarom kiezen voor CDADA?

★ Precisietechniek
In tegenstelling tot standaard MCCB's met vaste uitschakelcurven, stelt het thermomagnetisch verstelbare ontwerp van CDADA ingenieurs in staat de bescherming nauwkeurig af te stemmen op de kabelspecificaties en stroomafwaartse apparatuur, waardoor hinderlijke uitschakelingen worden verminderd en de systeemselectiviteit wordt verbeterd.

★ Wereldwijde naleving, lokale ondersteuning
Met ASTA (VK), KEMA (Nederland), CE (EU), CB (wereldwijd) en RoHS-certificeringen worden CDADA-producten geaccepteerd in meer dan 60 landen, ondersteund door responsieve technische ondersteuning vanuit Shanghai.

★ Goed materiaalvoordeel

We hebben een strikt managementsysteem voor leveranciers en grondstoffen. We kiezen meestal voor materiaal van de beste kwaliteit voor stroomonderbrekers.

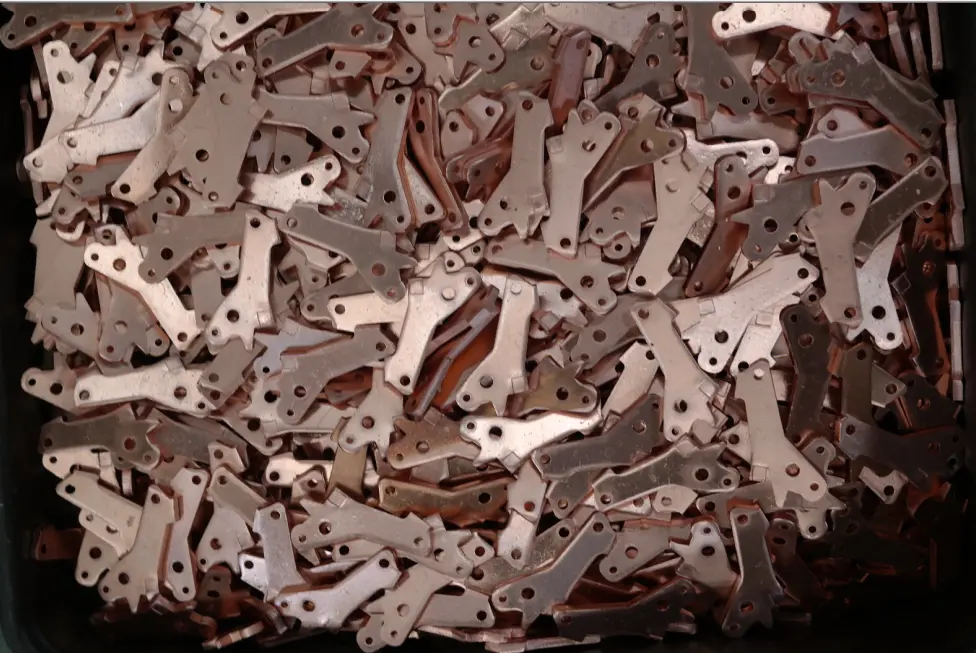

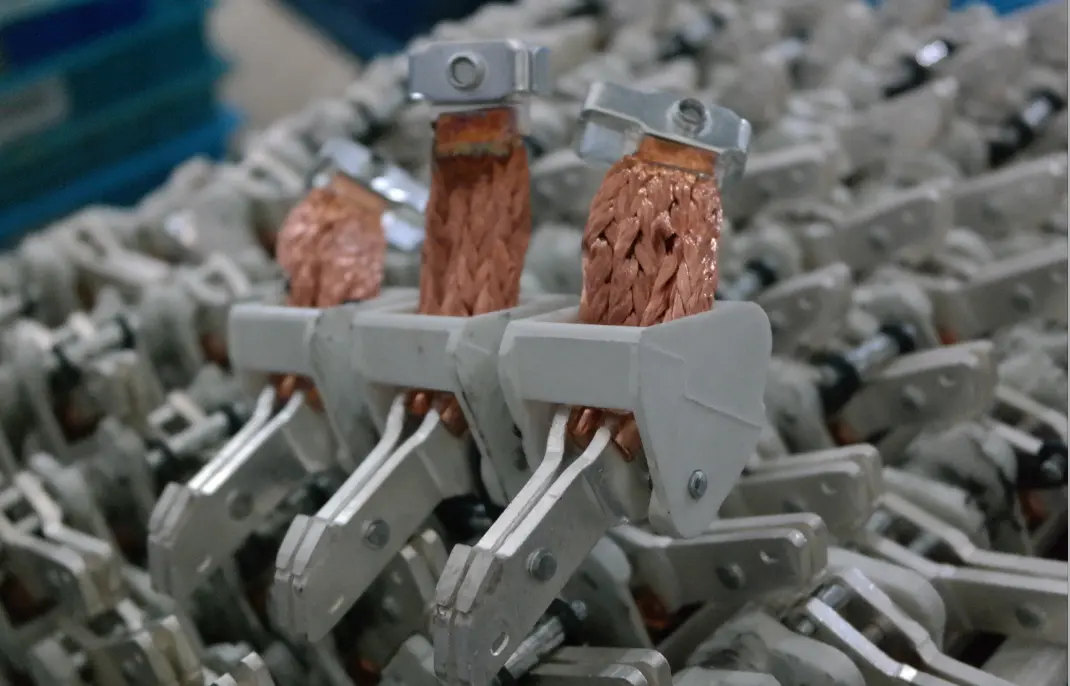

1) Koper gebruikt T2>99,9%,

2) Zilvercontact (bewegend punt: 50%, stationair punt: 85%),

3) De centrale as gebruikte BMC-1 ((glasvezel: 25%, hoogste hars, hoogste intensiteit).

4) Cover en body BMC (glasvezel: 22%, hogere hars, hogere intensiteit)

★ OEM- en retrofitvriendelijk
Compacte afmetingen maken directe vervanging van oudere stroomonderbrekers mogelijk zonder herontwerp van het paneel. Modulaire accessoires vereenvoudigen toekomstige upgrades.

✅ Kostenefficiënte bescherming
Door de aanpasbaarheid is het niet meer nodig om meerdere onderbrekers met een vast vermogen op voorraad te hebben; één CDADA DAM1-eenheid dekt meerdere belastingsscenario's.

Typische toepassingen

★ Industriële motorcontrolecentra (MCC's) – Pas de startstroom van de motor aan zonder uit te schakelen

★ Datacenter PDU-panelen – Coördineren met IT-belastingsprofielen

★ Hernieuwbare energiesystemen – Aanpassing aan variabele zonne-/windopbrengstomstandigheden

★ Maritieme en offshore-platforms – Betrouwbare werking in zware omstandigheden

★ Substations voor commerciële gebouwen – Optimaliseer de bescherming voor HVAC, liften, verlichting

Veelgestelde vragen (FAQ)

Vraag 1: Wat betekent “thermisch magnetisch instelbaar” in de DAM1 MCCB?

A1: Dit betekent dat zowel de drempelwaarden voor overbelasting (thermisch) als kortsluiting (magnetisch) handmatig kunnen worden aangepast:

● Thermisch: 70%–100% van nominale stroom (In)

● Magnetisch: 5 tot 10 keer In Hierdoor zijn aangepaste beschermingscurven voor uw specifieke toepassing mogelijk.

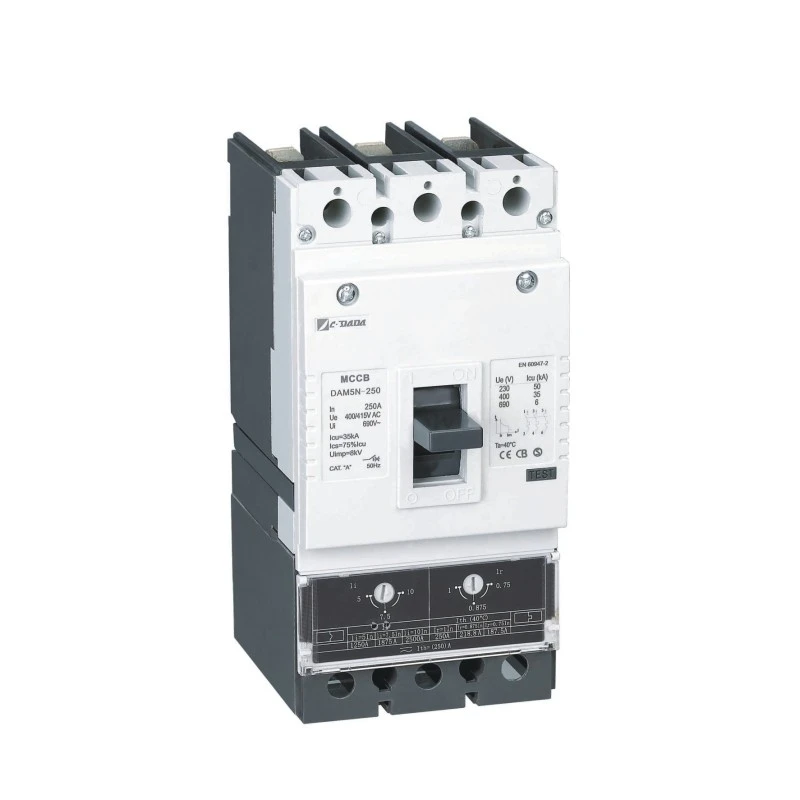

Vraag 2: Is de 250A thermomagnetische MCCB beschikbaar in 3P-configuratie?

A2: Ja: alle DAM1 verstelbare modellen van 160A tot 1600A zijn verkrijgbaar in 3P- en 4P-versies.

Vraag 3: Hoe pas ik de ritinstellingen aan?

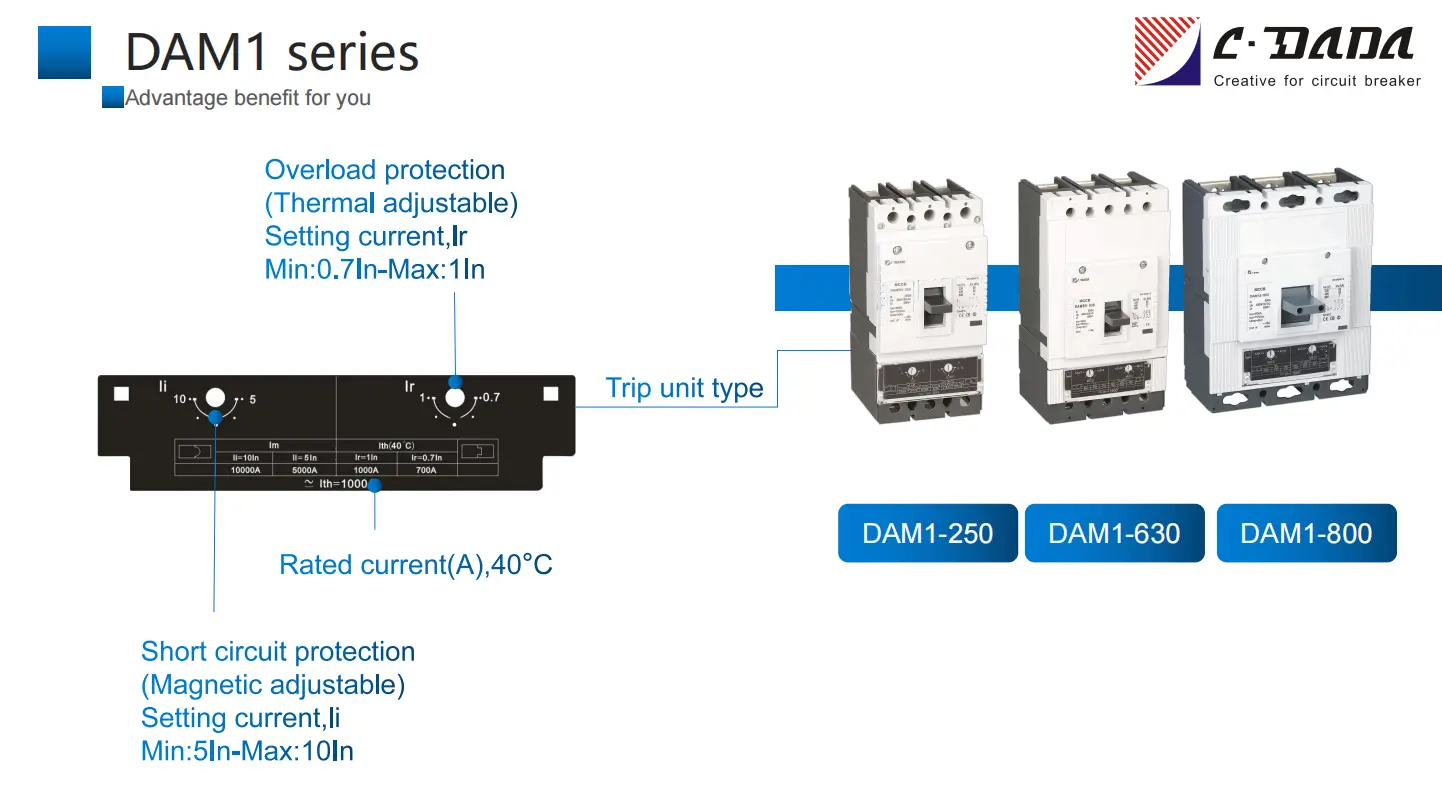

A3: Gebruik de twee externe draaiknoppen of schroefsleuven op het voorpaneel: één voor thermisch (met het label “Ir”), één voor magnetisch (met het label “Im”). Geen demontage vereist.

Vraag 4: Kan ik de onderbreker testen zonder een echte fout te veroorzaken?

A4: Ja: de ingebouwde push-to-trip-knop simuleert een tripconditie voor functionele verificatie tijdens onderhoud.

Vraag 5: Waarom CDADA verkiezen boven andere Chinese MCCB-merken?

A5: CDADA onderscheidt zich met:

● Echte dubbele aanpassing (veel concurrenten bieden alleen thermische aanpassing aan)

● Internationale certificeringen (niet alleen CCC)

● Consistente kwaliteitscontrole (ISO 9001 gecertificeerde fabriek)

● Technische documentatie in het Engels voor wereldwijde projecten
