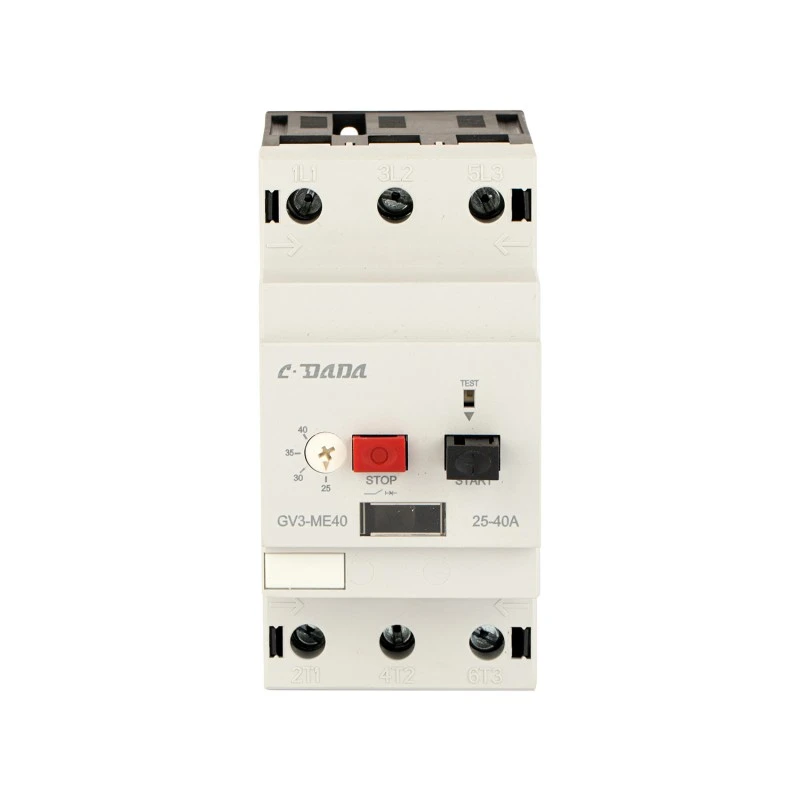

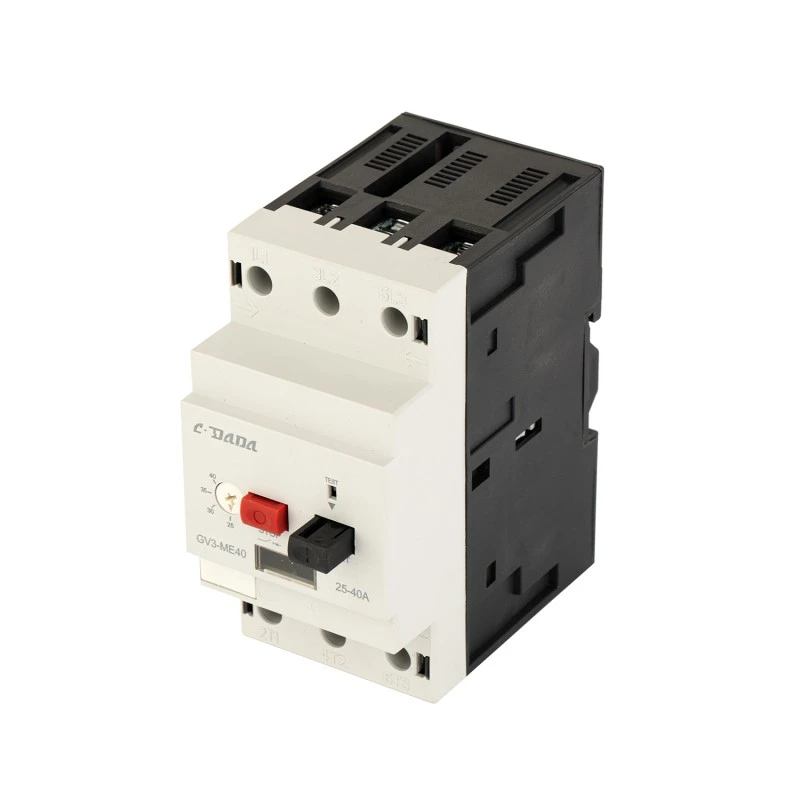

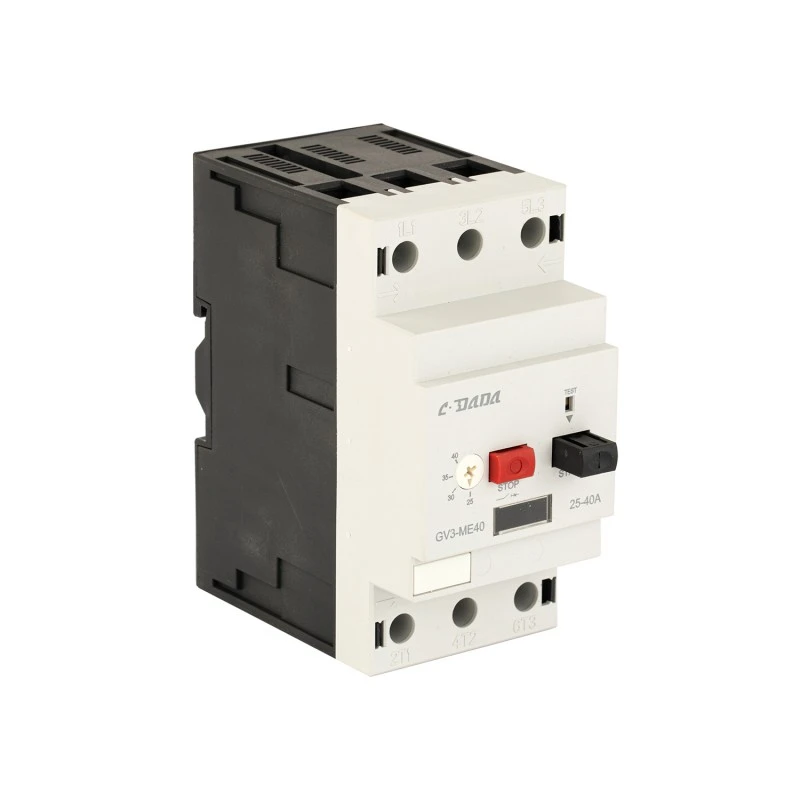

GV3 80A motorbeveiligingsschakelaar

Zorg voor betrouwbare motorbeveiliging met de CDADA GV3 80A motorbeveiligingsstroomonderbreker, onderdeel van de geavanceerde GV2 GV3-serie ontworpen door Shanghai DADA Electric CO., LTD. Deze motorbeveiligingsstroomonderbreker (MPCB) is ontworpen op een technologieplatform van de volgende generatie met behulp van volledig geautomatiseerde productie- en testapparatuur en biedt uitgebreide bescherming voor motoren in veeleisende industriële omgevingen.

Met een instelstroombereik van 25A tot 80A biedt het thermische overbelastingsbeveiliging, kortsluitbeveiliging, faseverliesdetectie en een isolatiefunctie, allemaal geïntegreerd in één robuust apparaat. Gecertificeerd volgens CE-normen, met een nominale isolatiespanning van 690 V en geschikt voor 110.000 mechanische en elektrische handelingen, is de GV3 MPCB perfect voor toepassingen zoals pompen, ventilatoren, compressoren, transportbanden en HVAC-systemen. De temperatuurcompensatie zorgt voor consistente prestaties onder wisselende omgevingsomstandigheden, terwijl optionele accessoires zoals hulpcontacten, onderspanningsafschakelspoel en shuntuitschakeling de functionaliteit en veiligheid verbeteren.

Belangrijkste specificaties

Modelserie: GV3 MPCB 80A

Merk: CDADA | Fabrikant: Shanghai DADA Electric CO.,LTD

Certificering: CE

Stroombereik instellen: 25A – 80A (instelbaar via draaiknop)

Framewaarde: 80A

Nominale bedrijfsspanning: 690V AC

Nominale isolatiespanning (Ui): 690V

Impulsbestendigheidsspanning (Uimp): 6000V

Bedrijfsfrequentie: 50/60 Hz

Uitschakelklasse: 10A (standaard voor motoren voor algemeen gebruik)

Beveiligingsfuncties:

★ Thermische overbelastingsbeveiliging

★ Kortsluitbeveiliging

★ Bescherming tegen faseverlies

★ Isolatiefunctie (zichtbare breuk)

★ Ingebouwde temperatuurcompensatie

Mechanische levensduur: 110.000 schakelingen

Elektrische levensduur (AC-3, 400V): 110.000 schakelingen

Aanhaalmoment: 1,7 N·m

Bedieningstype: Drukknop AAN/UIT met duidelijke uitschakelindicator

Montage: 35 mm DIN-rail

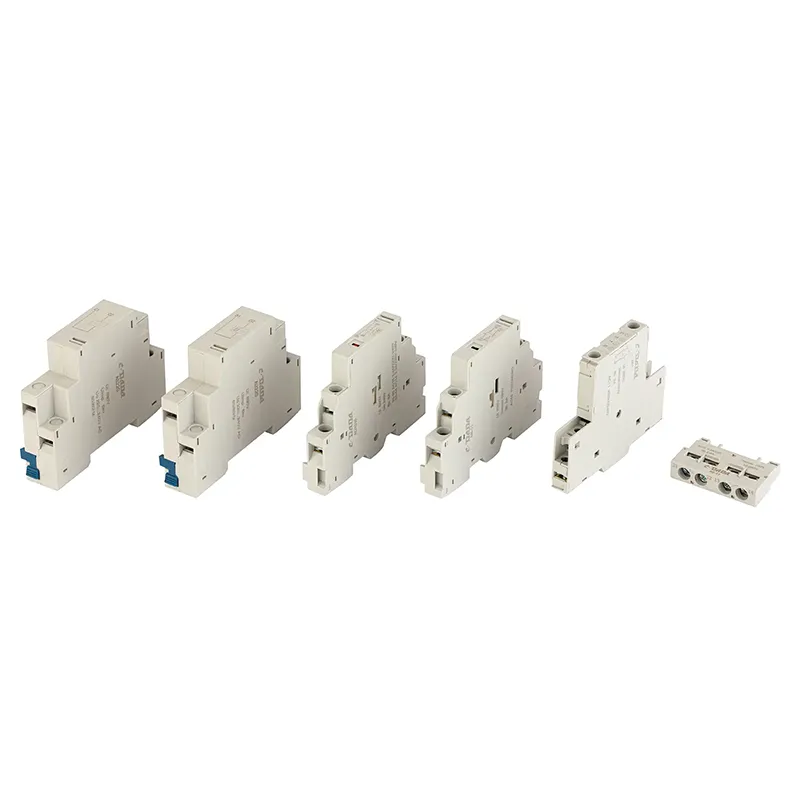

Accessoires:

AE voorwaarts hulpcontact

EEN hulpcontact aan de zijkant

AU-onderspanningsafschakelspoel

AS-shuntvrijgave

Overzichtsdimensie

Waarom kiezen voor een CDADA GV3 80A motorbeveiligingsschakelaar?

★ Uitgebreide bescherming

Combineert stroomonderbreker + thermisch overbelastingsrelais + isolator in één apparaat – vermindert de paneelruimte en de complexiteit van de bedrading.

★ Hoge duurzaamheid en betrouwbaarheid

110.000 mechanische/elektrische cycli zorgen voor langdurige prestaties, zelfs onder zware omstandigheden.

★ Temperatuurcompensatie

Ingebouwde thermische compensatie zorgt voor een nauwkeurige uitschakeling, ongeacht variaties in de omgevingstemperatuur.

★ Ruimtebesparend ontwerp

Het compacte, op een DIN-rail gemonteerde ontwerp maakt het ideaal voor industriële bedieningspanelen en OEM-machines waar de ruimte beperkt is.

★ Volledig accessoire-ecosysteem

Ondersteunt AE (voorwaartse hulp), AN (zij-hulp), AU (onderspanningsvrijgave), AS (shunttrip) - waardoor signalering op afstand, automatische uitschakeling of PLC-integratie mogelijk is.

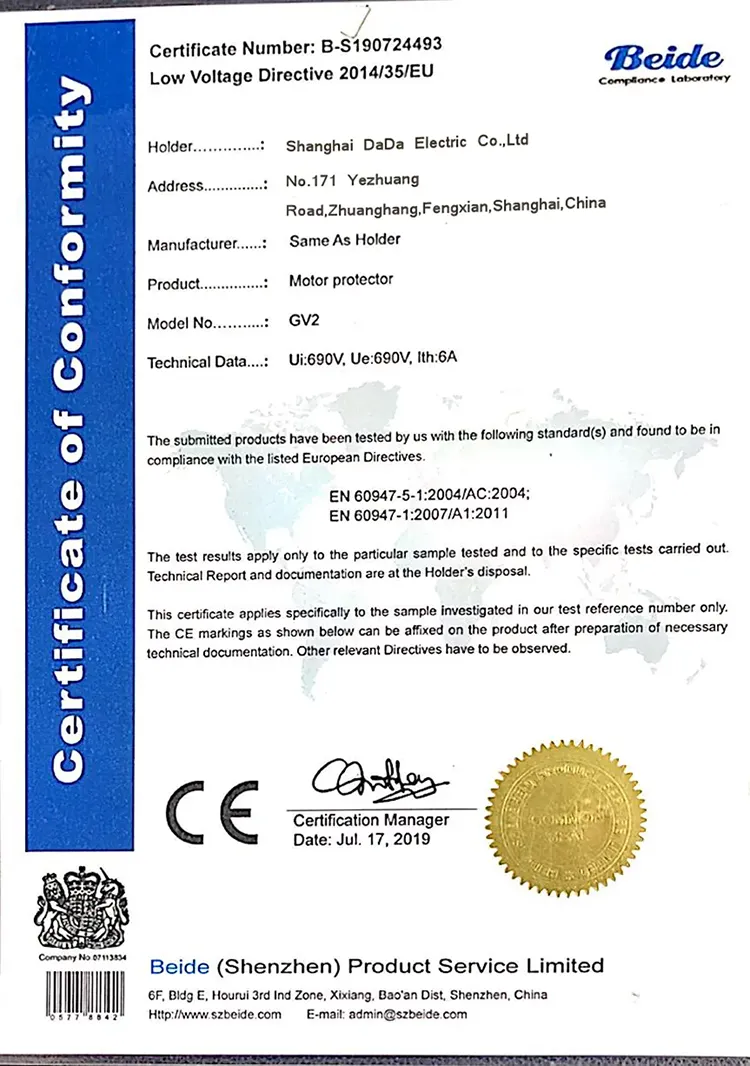

★ Mondiale naleving

CE-gecertificeerd met 690V-classificatie – geschikt voor internationale markten, waaronder Europa, Azië, Afrika en Latijns-Amerika.

★ onze fabrieken hebben met succes audits door gerenommeerde externe instanties zoals SGS/Intertek/TUV/KEMA doorstaan. Auditrapporten zijn beschikbaar voor gekwalificeerde potentiële partners.

Typische toepassingen

Industriële motoren: pompen, ventilatoren, compressoren, transportbanden

HVAC-systemen: Grote koelmachines, ventilatie-units

OEM-machines: verpakkingsmachines, voedselverwerkingsapparatuur

Gebouwautomatisering: lifthulpmiddelen, grote ventilatieregelaars

Retrofitprojecten: Vervanging van zekeringen + thermische relais met geïntegreerde MPCB

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen GV2 en GV3 80A motorbeveiligingsschakelaars?

A1: De GV3-serie is ontworpen voor hogere stroomsterktes (tot 80A), terwijl de GV2-serie lagere stromen dekt (tot 32A). GV3 is geschikt voor grotere motoren en zwaardere belastingen.

Vraag 2: Kan ik GV3 MPCB gebruiken voor eenfasige motoren?

A2: Ja, maar het is voornamelijk ontworpen voor driefasige motoren. Voor eenfasige toepassingen kunt u de GV2-serie overwegen, die meer op maat is gemaakt voor kleinere motoren.

Vraag 3: Heeft de GV3 MPCB een ingebouwde temperatuurcompensatie?

A3: Ja! Het thermische overbelastingsmechanisme omvat temperatuurcompensatie, waardoor consistente uitschakelprestaties over een breed scala aan omgevingstemperaturen worden gegarandeerd, van koelruimtes tot hete fabrieken.

Vraag 4: Hoeveel handelingen kan de GV3 aan voordat vervanging nodig is?

A4: De mechanische levensduur is geschat op 110.000 schakelingen, en de elektrische levensduur (AC-3, 400V) bedraagt ​​ook 110.000 schakelingen, waardoor het zeer duurzaam is voor continu gebruik in industriële omgevingen.

Q5: Waarom CDADA GV3 verkiezen boven andere merken?

A5: CDADA biedt:

● Geavanceerde automatisering in de productie → hoge kwaliteit en consistentie

● Robuuste CE-certificering met gedetailleerde testrapporten

● Groot assortiment accessoires (AE/AN/AU/AS) voor verbeterde functionaliteit

● Concurrerende prijzen zonder concessies te doen aan de kwaliteit

● Snelle levering en technische ondersteuning voor OEM's en distributeurs
