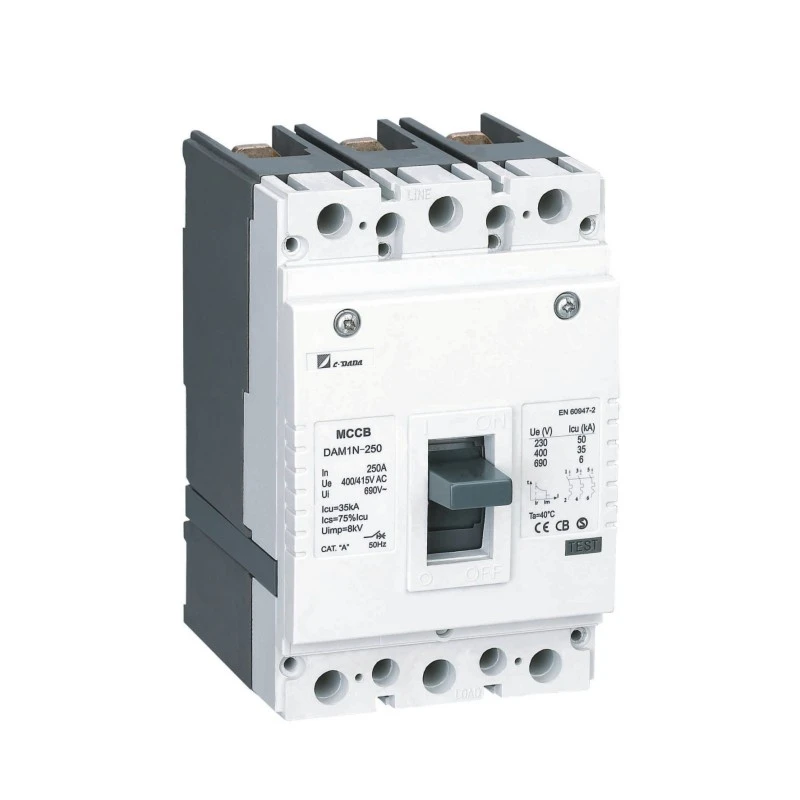

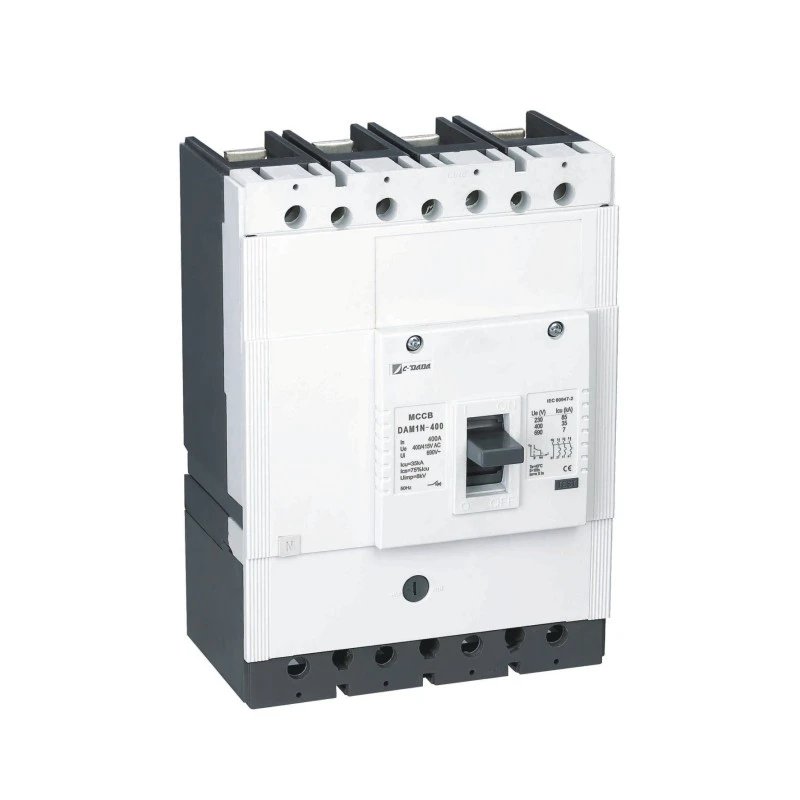

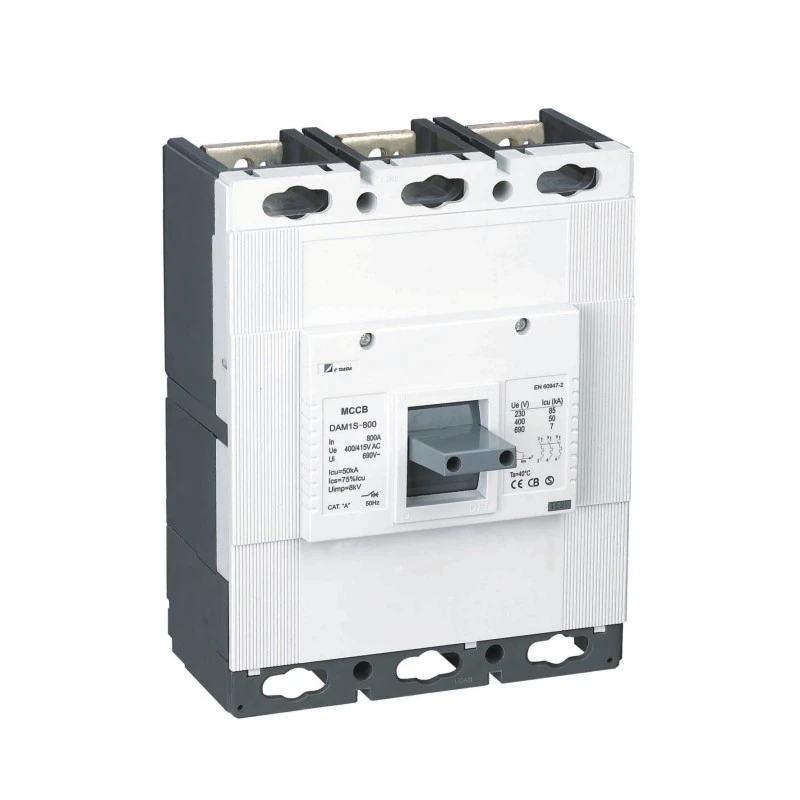

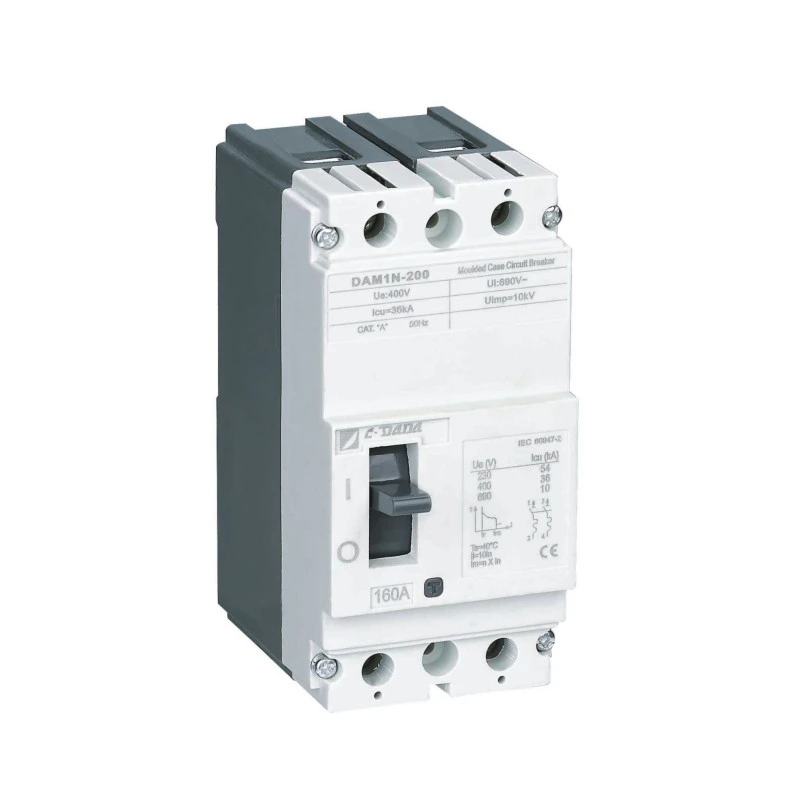

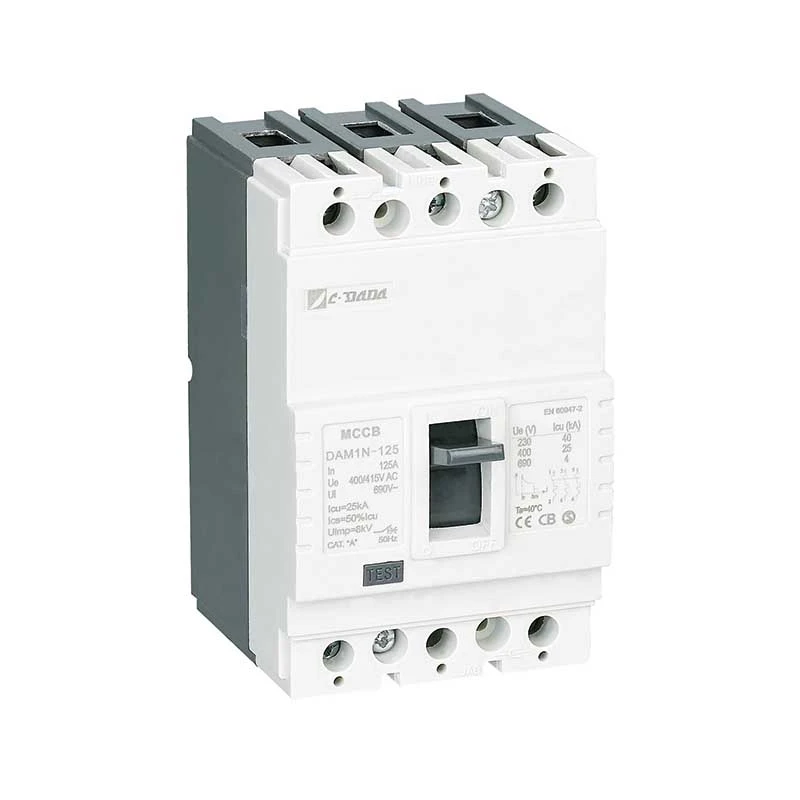

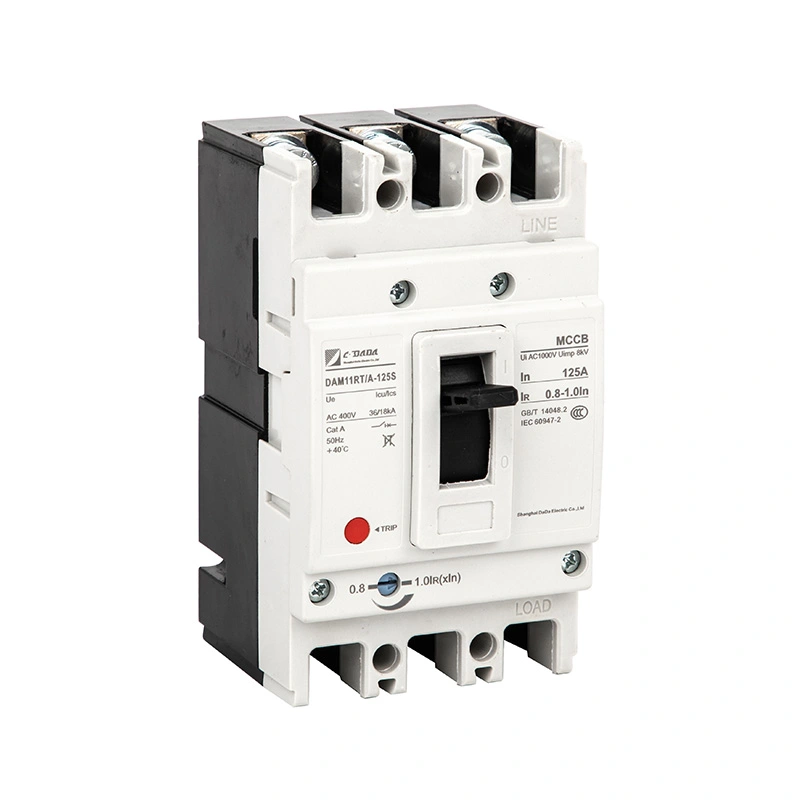

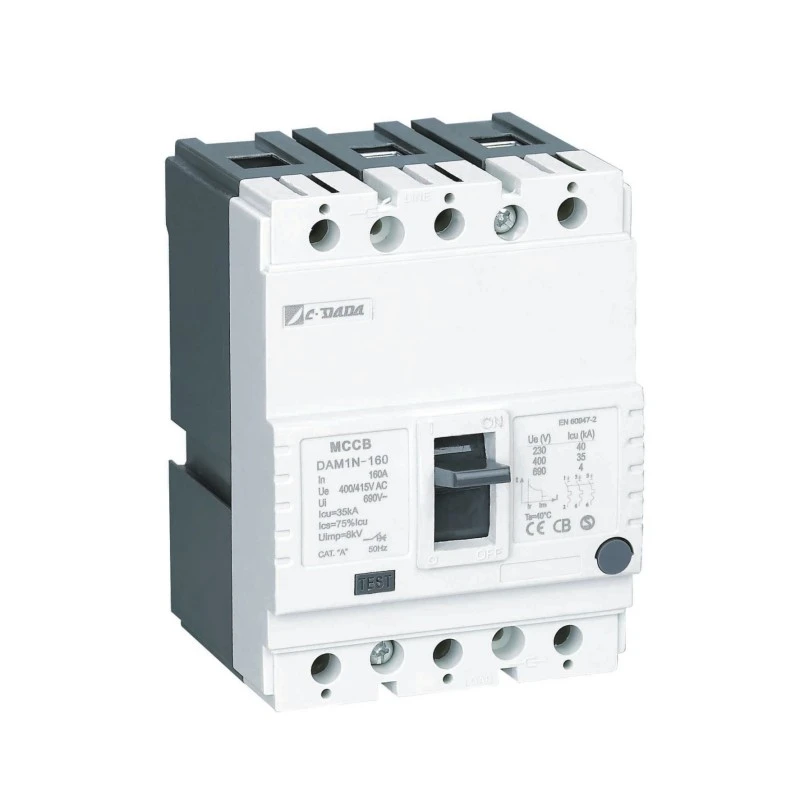

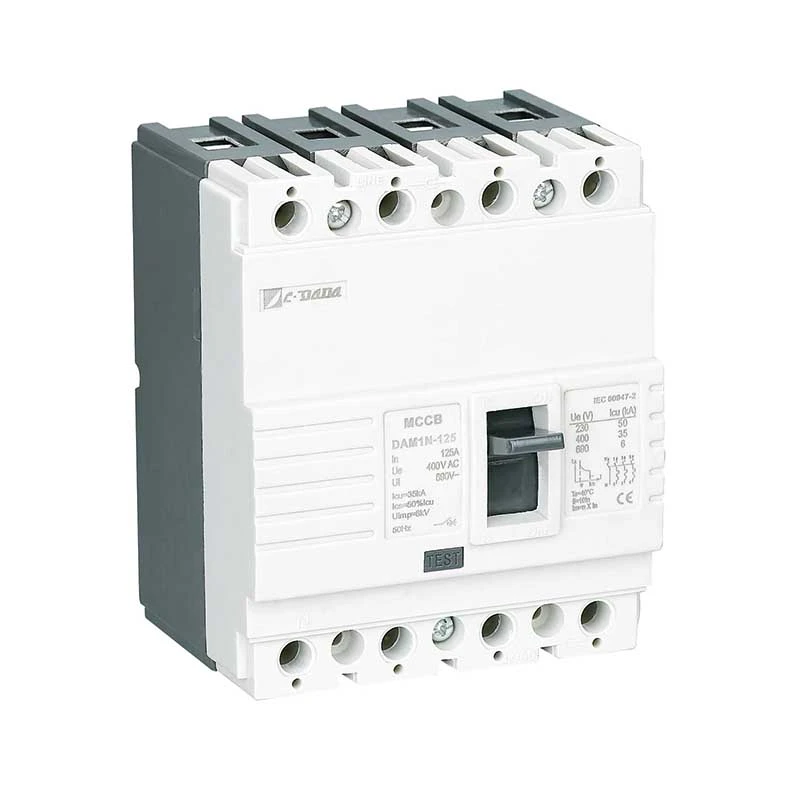

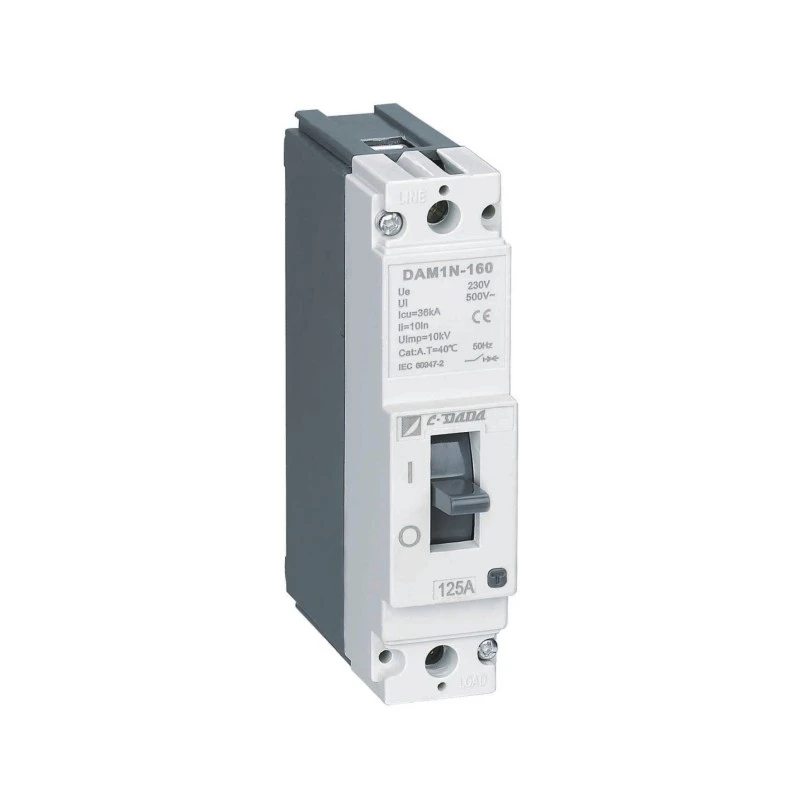

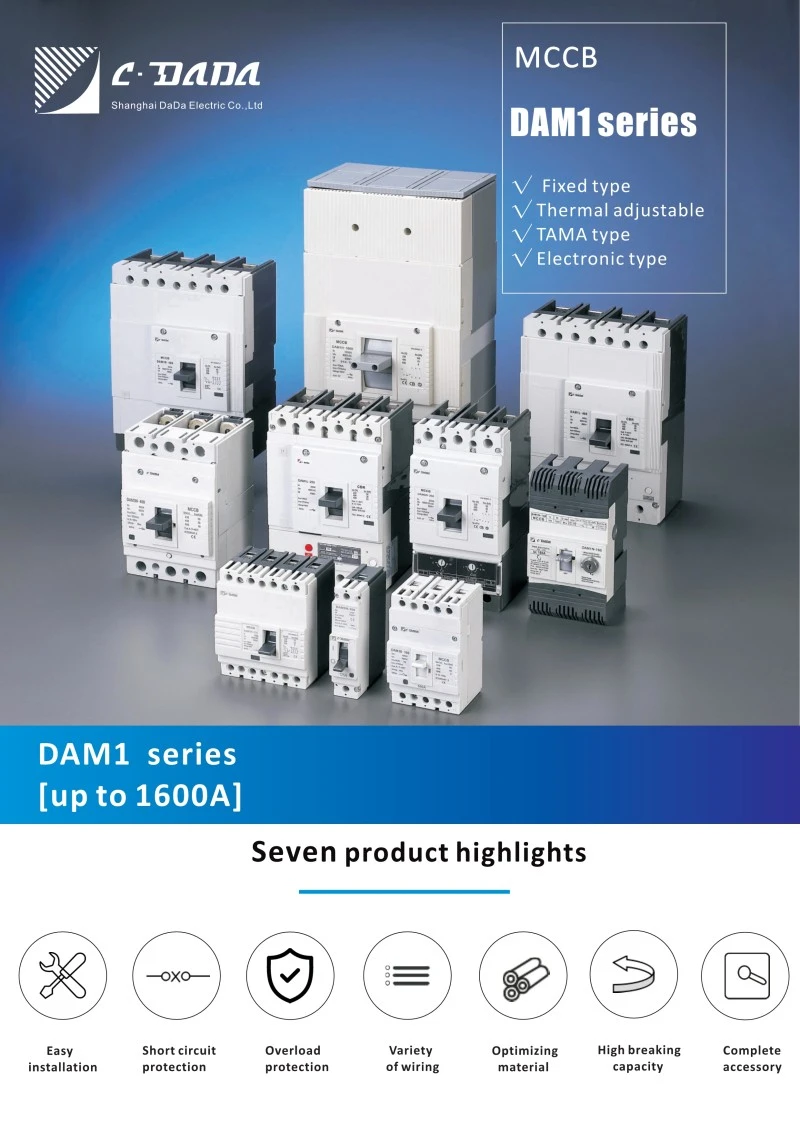

Vaste stroomonderbreker met gegoten behuizing

De CDADA-stroomonderbrekers met vaste behuizing (MCCB) DAM1-serie voldoen aan de behoeften van elke toepassing, van kleine gebruikers tot industriële transformator- en distributie-installaties.

De DAM1-serie heeft zeven framegroottes, tot 1600 A, een uitschakelvermogen tot 100 kA, een bedrijfsspanning tot 1000 volt, voldoet gemakkelijk aan een verscheidenheid aan uitgebreide behoeften op het gebied van elektrische en mechanische accessoires en biedt een verscheidenheid aan installatieoplossingen om de behoeften van elk stroomsysteem te maximaliseren.

Met wereldwijde certificering KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 is de beste keuze voor wereldwijde fabrieken voor elektrische apparaten en OEM.

Belangrijkste specificaties

Elektrische parameters van DAM1 MCCB-stroomonderbreker met gegoten behuizing

● Icu:O-t-CO-test(O:Open-manoeuvre,CO:Close-Open-manoeuvre,t:Wachtduur)

● Ics:O-t-CO-t-CO-test(O:open-manoeuvre,CO:sluiten-open-manoeuvre,t:wachttijd)

★ AAN/I-positie: geeft aan dat de contacten van de onderbreker gesloten zijn. In deze positie bevindt de onderbrekerhendel zich in de bovenste positie

★ TRIP-positie: geeft aan dat de onderbreker is geopend vanwege een storing (overbelasting of kortsluiting). In dit geval bevindt de onderbrekerhendel zich in de middenpositie tussen de AAN- en UIT-posities. Om de onderbreker, die in de uitschakelpositie staat, naar de AAN-positie te brengen; Duw de onderbrekerhendel naar beneden, zoals aangegeven door het UIT-teken

De onderbreker moet worden ingesteld met een "klik"-geluid. Trek daarna aan de hendel zoals aangegeven door het AAN-teken om de onderbreker te sluiten

★ UIT/0 Positie: Geeft aan dat de contacten van de onderbreker open zijn. Op deze manier bevindt de onderbrekerhendel zich in de onderste positie.

Fysieke parameters van DAM1-125 MCCB-stroomonderbreker met gegoten behuizing

Werkingsprincipe en beschermingsmechanisme

★ Thermische beveiliging (overbelasting)

De bimetaalstrip buigt bij verhitting door aanhoudende overstroom (> nominale stroom). De buigsnelheid is proportioneel aan de stroomsterkte en zorgt voor een omgekeerde uitschakeling die het thermische gedrag van de kabel nabootst, waardoor hinderlijke uitschakelingen worden voorkomen en de apparatuur wordt beschermd.

★ Magnetische bescherming (kortsluiting)

Tijdens een kortsluiting (bijvoorbeeld fase-naar-fase of fase-naar-aarde) trekt een magnetisch veld met hoge stroomsterkte onmiddellijk aan de plunjer van de solenoïde, waardoor het vergrendelingsmechanisme binnen milliseconden wordt vrijgegeven, waardoor de foutstroom wordt uitgeschakeld voordat thermische schade optreedt.

Productvoordelen

★ Lichaam en deksel:

Als behuizings- en afdekmateriaal is glasvezel-polyesterhars gebruikt in overeenstemming met de norm EN 60512-20-2. Dit materiaal, dat in de literatuur BMC (Bulk Molding Compound) wordt genoemd, heeft de voorkeur vanwege de hoge elektrische en mechanische waarden en is bestand tegen een temperatuur van continu 160℃. BMC-materiaal brandt niet bij contact met draad bij een temperatuur van 960℃ in overeenstemming met IEC 695-2-1

Bimetaal: Bimetaal is een materiaal dat bestaat uit een combinatie van twee plaatmetalen met verschillende uitzettingscoëfficiënten tegen hitte. De stroom die door de breker gaat, verwarmt het bimetaal. Als gevolg van deze hitte. bimetaal buigt naar de minder uitstekende plaat. Omdat de warmte toeneemt naarmate de stroom die door de breker gaat toeneemt, wordt bimetaal meer verwarmd en buigt het meer. Op deze manier bestuurt het het openingsmechanisme om de breker te openen.

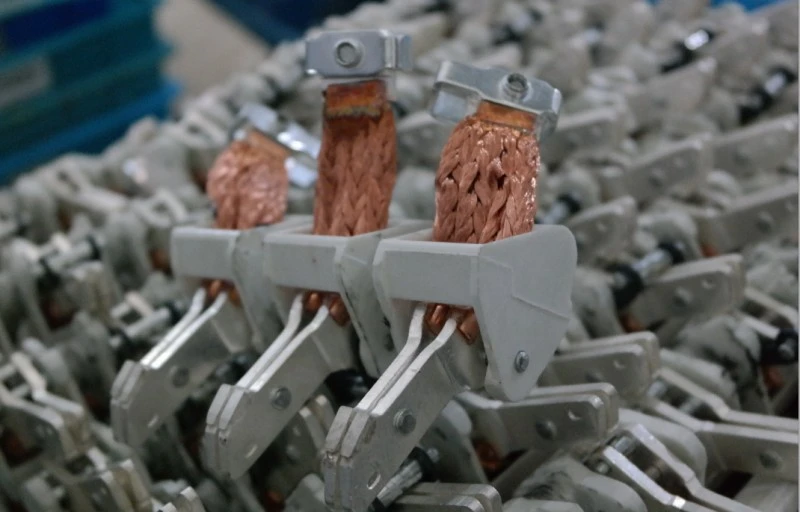

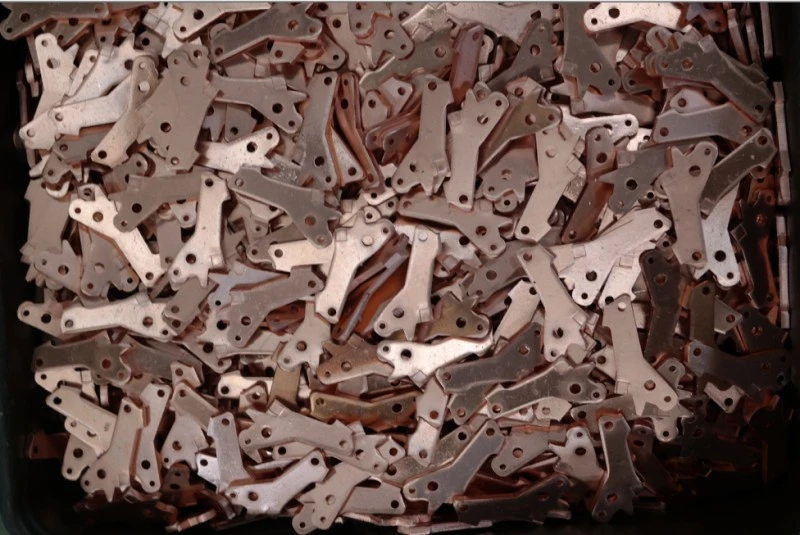

★ Contacten:

De contactlegering voor onderbrekers wordt bepaald door rekening te houden met gebroken en gedragen stroomwaarden en constructie. Meestal worden contacten van zilver, grafiet, nikkel en wolframlegeringen gebruikt in onderbrekers. Contacten, die zijn gemaakt van zilvergrafietlegeringen met een gladdere structuur, worden gebruikt in vaste (onder) contacten, zilveren wolframcontacten, die harder zijn, worden gebruikt in bewegende (boven) contacten. Bij bewegende contacten is gezorgd voor een gesmeed structuur. Op deze manier hebben gesmeed en harde aluminium contacten een plaats op zachte vaste contacten in elke opening-sluiting.

Op deze manier wordt de laagste weerstand gegarandeerd. Bewegend contact moet het vaste contact zeer goed raken om een ​​lage contactweerstand te hebben. Overmatige contactdrukkracht resulteert echter in een kortere periode dan normaal in beschadiging van de contacten. Contactlegeringen zijn erg belangrijk voor een gezonde opening-sluiting.

★ Boogblussercel (separator):

Er worden scheiders gebruikt om de boog te doven die ontstaat tijdens de werking van de breker die onder energie werkt. Terwijl het bewegende contact gescheiden is van het vaste contact, blijft de stroom nog een tijdje tussen de contacten stromen en dit wordt boog genoemd. Deze boog zou in zeer korte tijd moeten uitsterven

★ Uitsterven van boog:

De boog wordt richting scheiders geduwd vanwege het magnetische veld dat rond de boog wordt gevormd. Op deze manier wordt de boog verlengd, slank en afgebroken tussen de scheidingsplaten (Figuur 5). Vanwege de kenmerken van het materiaal dat op de zijwanden van de afscheiders wordt gebruikt, komt er een gas vrij als gevolg van de hoge temperatuur veroorzaakt door de boog. Dit gas heeft een belangrijk effect op het uitdoven van de boog.

Sollicitatie

CDADA DAM1 Fixed Type Molded Case Circuit Breaker (MCCB) wordt vertrouwd in kritieke infrastructuur:

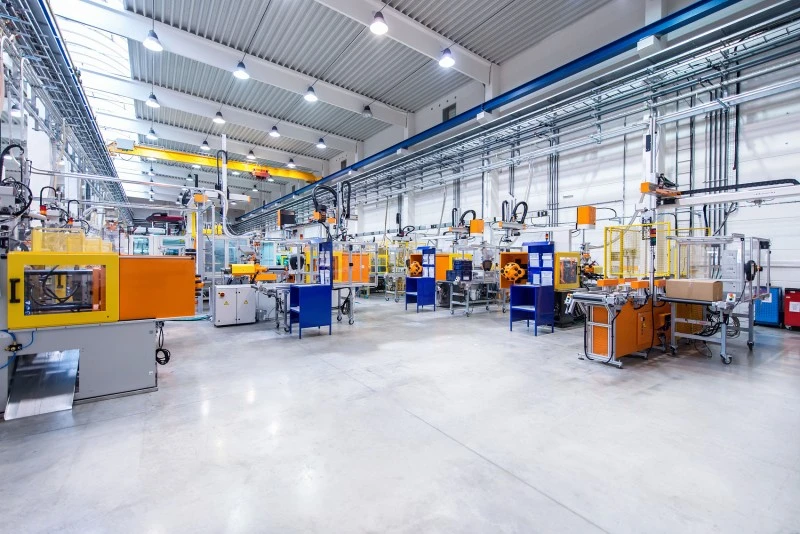

★ Industrieel: staalfabrieken, olie- en gasplatforms, chemische fabrieken

★ Gezondheidszorg: hoofd- en onderverdeelborden van ziekenhuizen

★ Vervoer: spoorwegsignalering, bagagesystemen op luchthavens

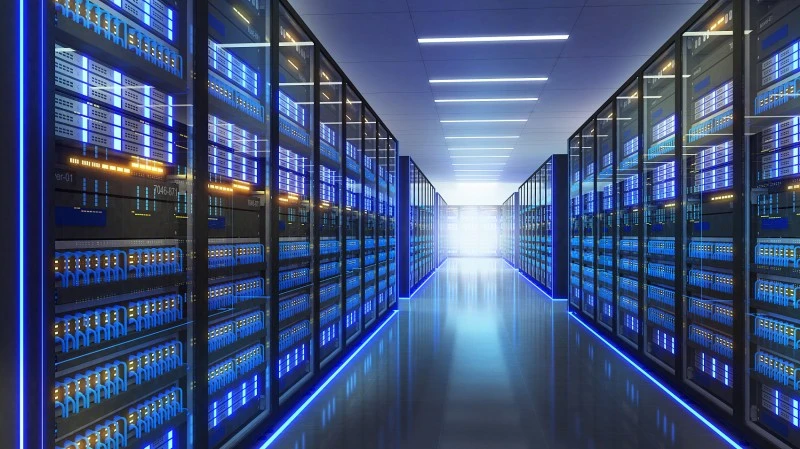

★ Commercieel: wolkenkrabbers, datacentra, winkelcentra, congrescentra

★ Openbare locaties: theaters, stadions, overheidsgebouwen

Installatie- en onderhoudsvoordelen

★ Eenvoudige integratie:

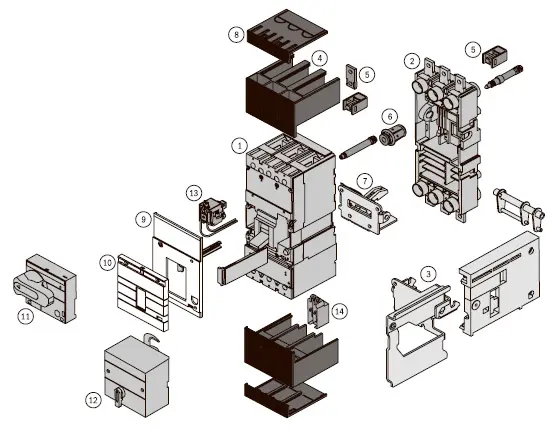

De standaardset bevat rails, fasebarrières en hardware

Optionele accessoires: alarmcontacten, shunt-/onderspanningsafschakelspoelen, elektrische bedieningsmechanismen

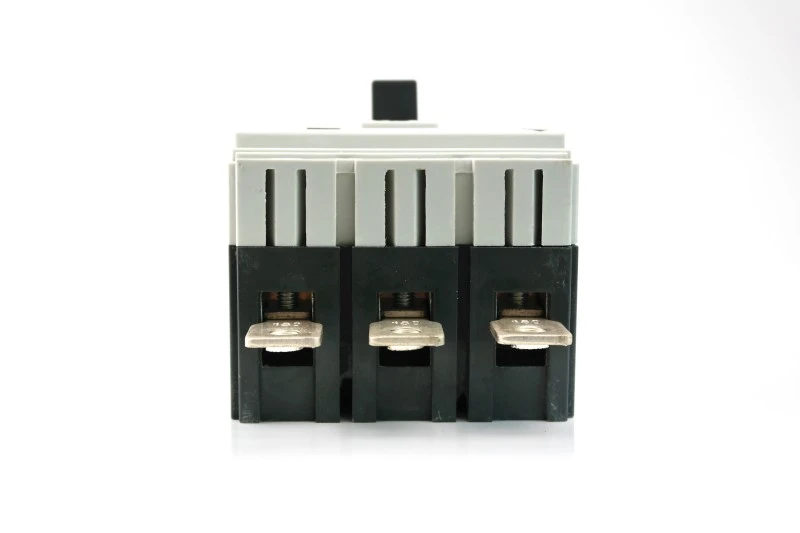

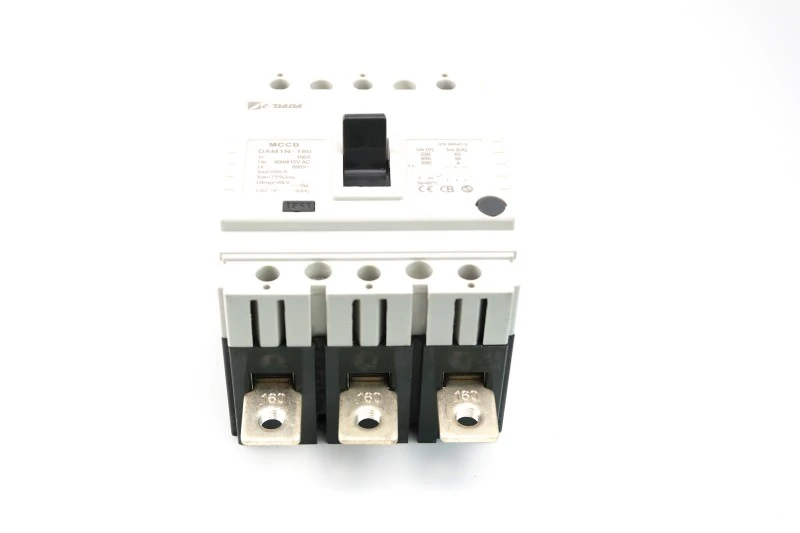

1) Verbinden via verlengde rail (foto 1)

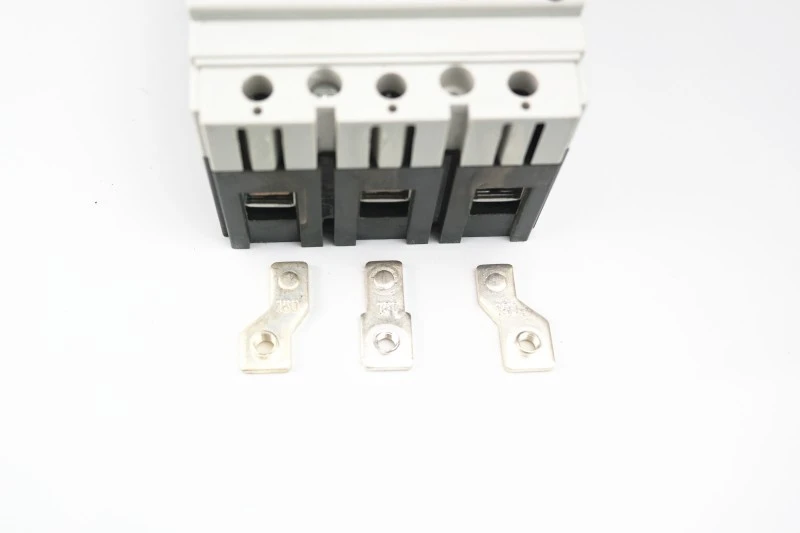

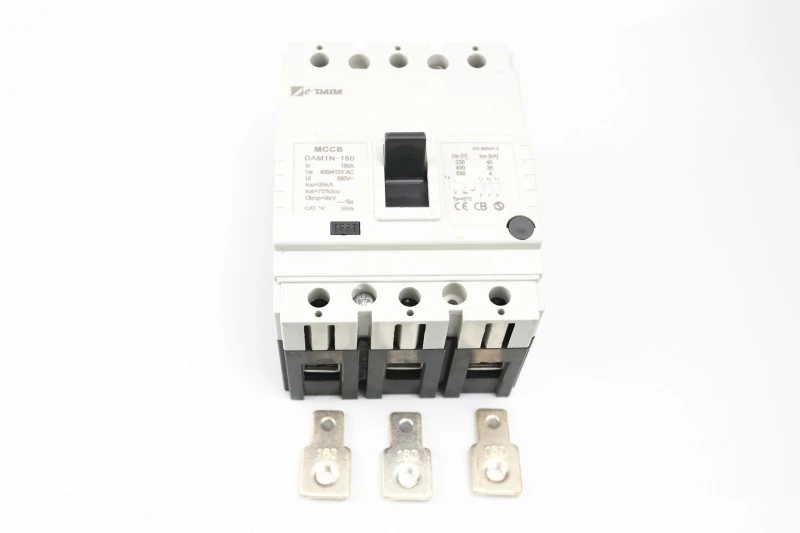

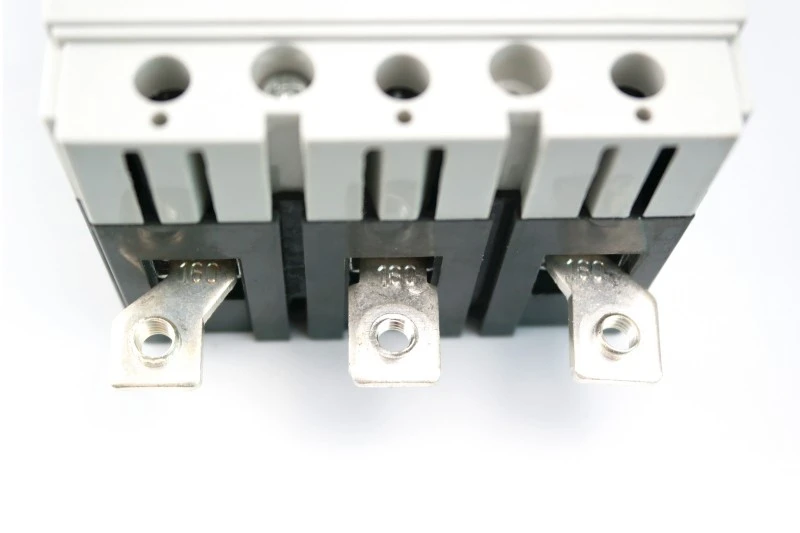

2) Verbinden via spreiderterminal (foto 2)

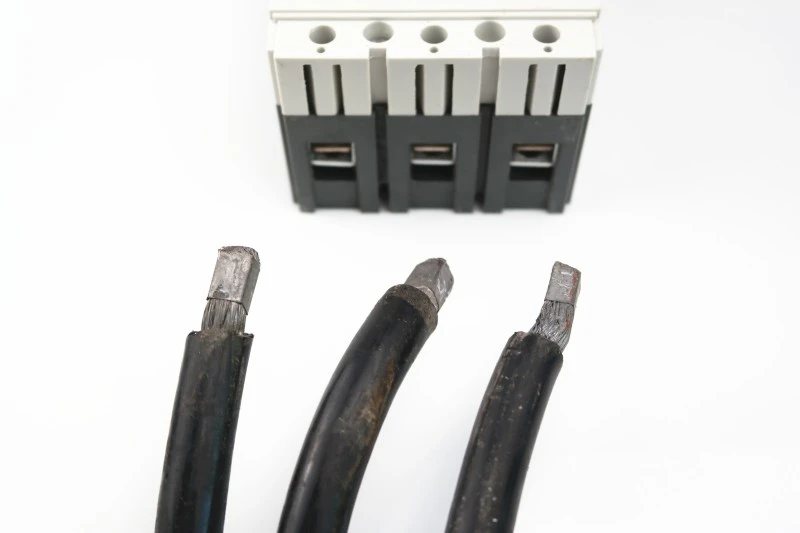

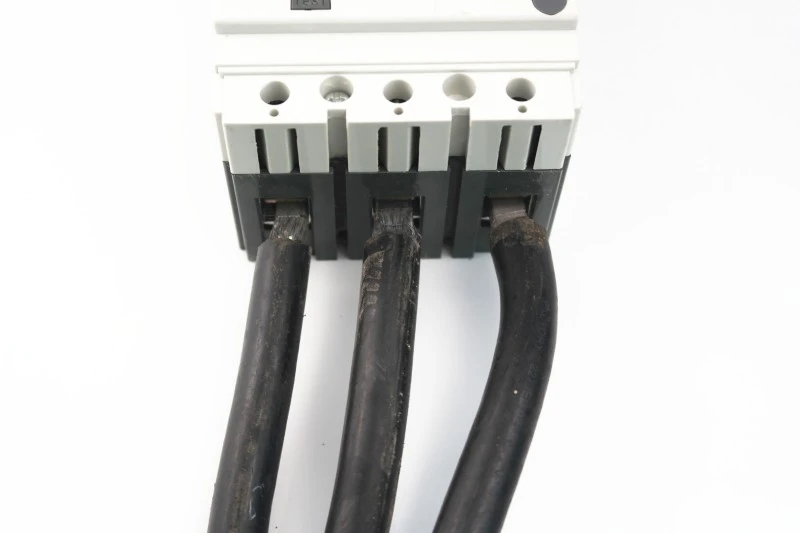

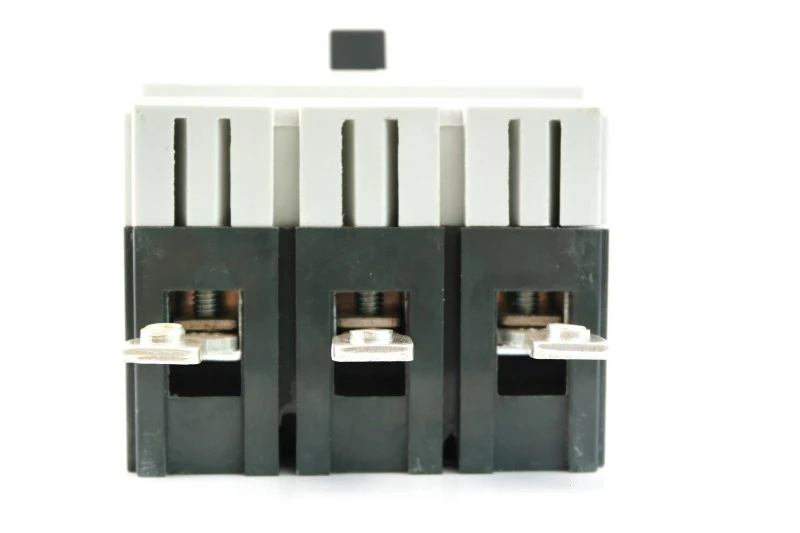

3) Kabel rechtstreeks aansluiten (foto 3) zonder gebruik van kabelschoenen.

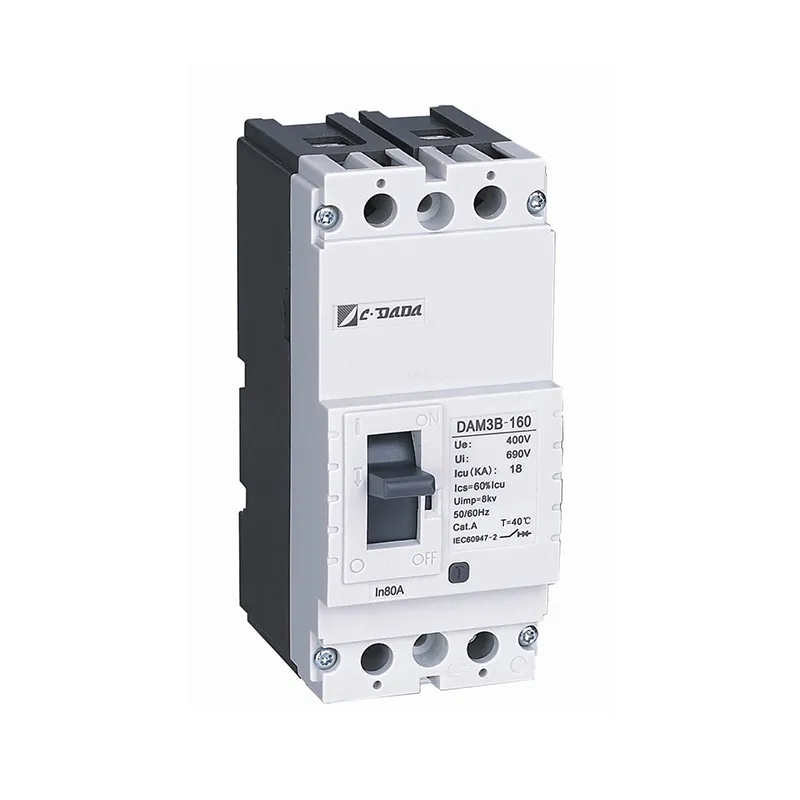

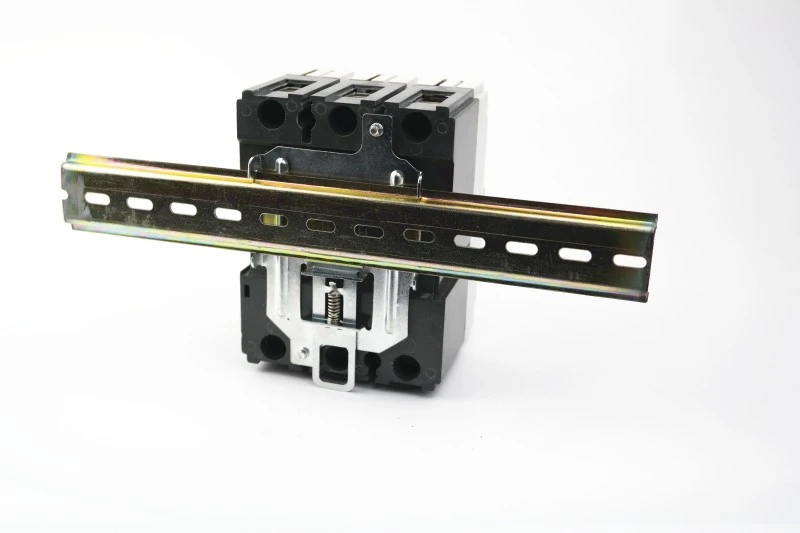

Met behulp van een speciale klem kunnen 125 en 160 units op een DIN-rail worden geïnstalleerd.

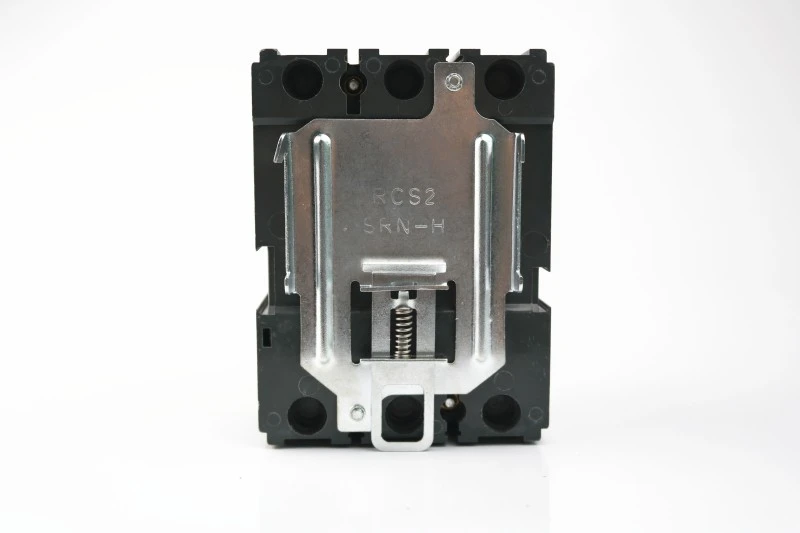

Breker met klem

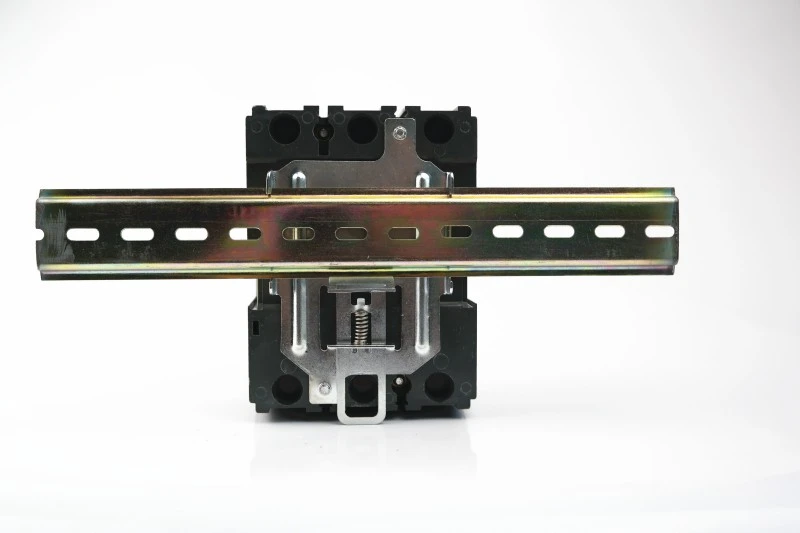

klem met DIN-rail

klem met DIN-rail

★ Ruimtebesparend ontwerp:

10-20% lichter en compacter dan huishoudelijke alternatieven

Maakt kleinere behuizingsformaten mogelijk → lagere materiaal- en verzendkosten

★ Gebruiksvriendelijke reset:

Duidelijke TRIP-indicatie voorkomt blind hersluiten

Een hoorbare “klik” bevestigt de juiste mechanische werking

★ Klaar voor de toekomst:

Ondersteunt plug-in- en uitrijdsets (voor bepaalde modellen)

Compatibel met slimme monitoring-add-ons

Waarom kiezen voor CDADA?

1. Wij zijn al meer dan 42 jaar de toonaangevende fabrikant. Ons bedrijf, opgericht in 1983, heeft zich gedurende 40 jaar zeer snel ontwikkeld.

2. De Groep, bestaande uit 3 fabrieken, bezit een productieoppervlak van 52.400 m² en heeft meer dan 500 medewerkers in dienst. We hebben bijna tien miljoen yuan geïnvesteerd om onze activiteiten uit te breiden en onze werkplaatsen te upgraden.

3. Fabriek gecontroleerd door INTERTEK, DEKRA & GMC

4. Zeer sterke dozen, palletbescherming, goed voor exporttransport over lange afstanden

Veelgestelde vragen (FAQ)

Vraag 1: Kan de DAM1-stroomonderbreker met vaste behuizing op een DIN-rail worden gemonteerd?

A1: Ja: de modellen 125A en 160A kunnen op DIN-rails worden geïnstalleerd met behulp van de optionele speciale klem. Hogere classificaties zijn alleen voor paneelmontage.

Vraag 2: Welke certificeringen heeft de DAM1-serie?

A2: Het is gecertificeerd met CE, CB, ASTA, KEMA, SEMKO en RoHS, waardoor naleving in de EU, het Midden-Oosten, Zuidoost-Azië en daarbuiten wordt gegarandeerd.

Vraag 3: Hoe reset ik de onderbreker na een trip?

A3: Beweeg de hendel eerst volledig naar beneden naar UIT (u hoort een klik) en trek hem vervolgens omhoog naar AAN. Forceer de schakelaar nooit rechtstreeks van TRIP naar ON.

Vraag 4: Zijn hulpapparaten compatibel?

A4: Ja: alarmcontacten, hulpcontacten, shunt-/onderspanningsafschakelspoelen en elektrische aandrijvingen kunnen zonder demontage worden toegevoegd.

Vraag 5: Is de DAM1 geschikt voor het vervangen van oudere stroomonderbrekers?

A5: Absoluut. Dankzij het compacte formaat kunnen oudere MCCB's in de meeste panelen direct worden vervangen, waardoor tijd en upgradekosten worden bespaard.
