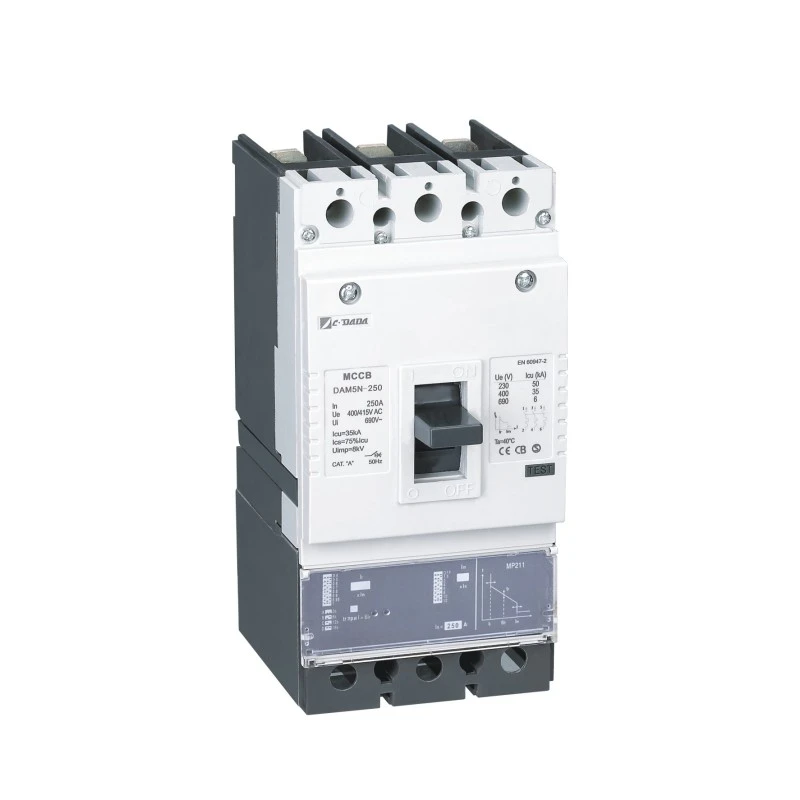

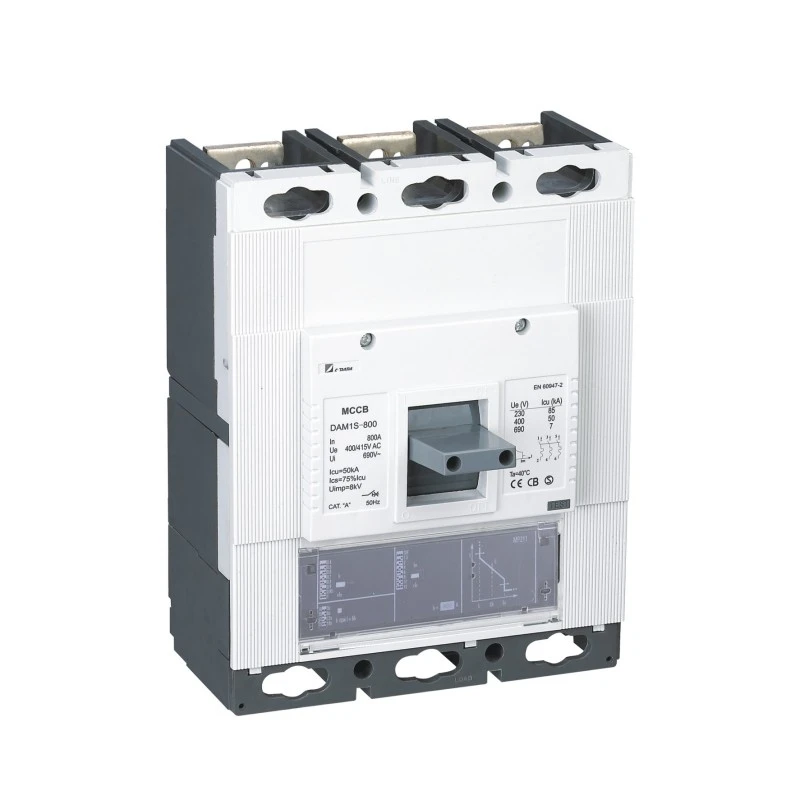

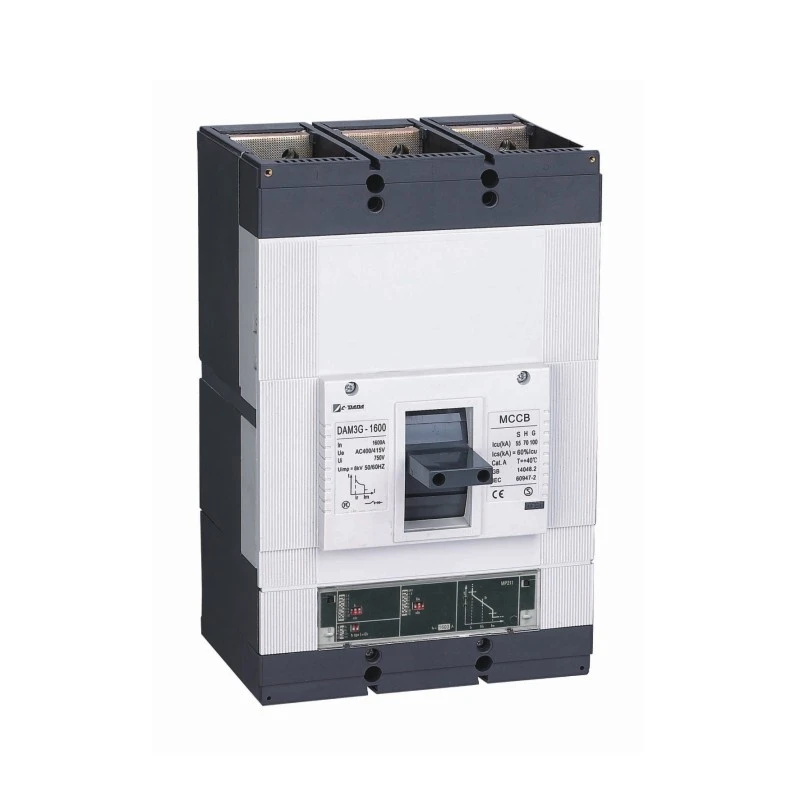

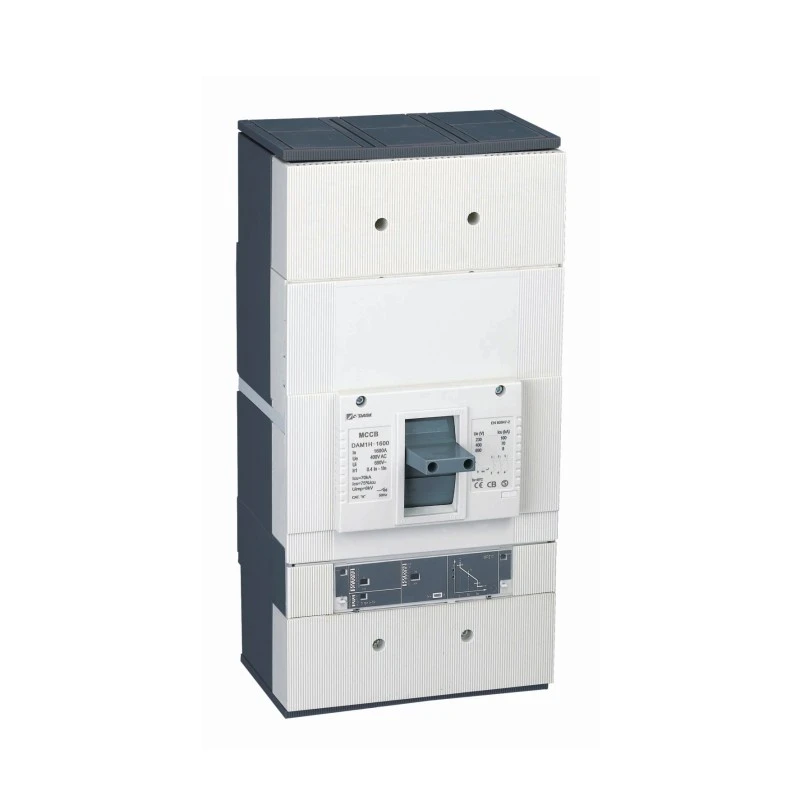

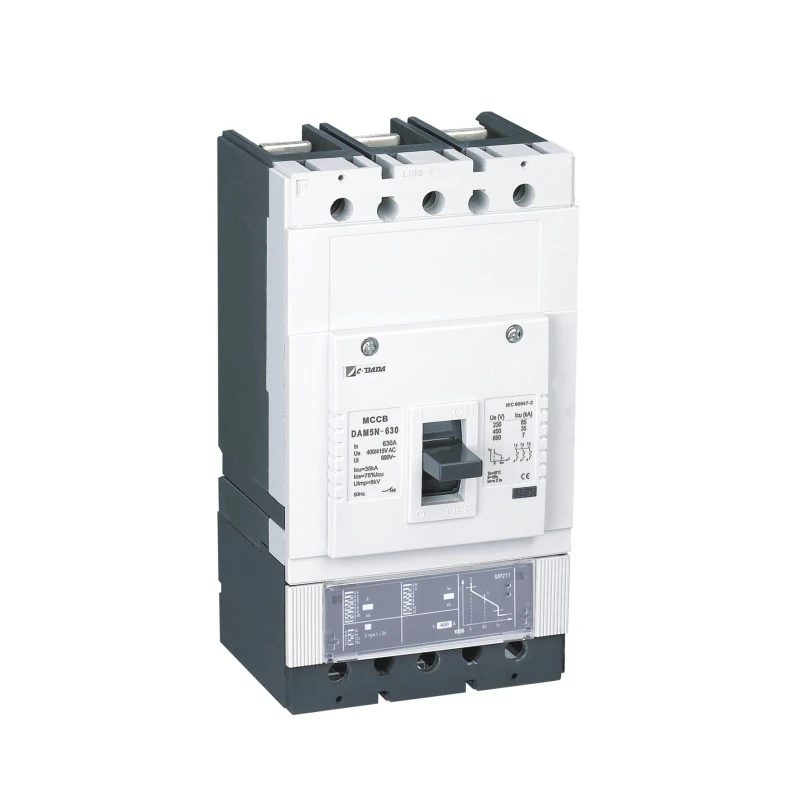

Elektronische stroomonderbreker met gegoten behuizing

Voor moderne energiesystemen die precisie, intelligentie en betrouwbaarheid vereisen, is de elektronische stroomonderbreker met gegoten behuizing van Shanghai DADA Electric CO., LTD. zet een nieuwe standaard op het gebied van laagspanningsbeveiliging. In tegenstelling tot traditionele thermisch-magnetische onderbrekers maakt deze intelligente MCCB gebruik van een op een microprocessor gebaseerde elektronische uitschakeleenheid om zeer nauwkeurige, programmeerbare overstroombeveiliging te leveren, die immuun is voor schommelingen in de omgevingstemperatuur.

Met instelbare instellingen van 40% tot 100% In (thermisch) en 1,5× tot 12× In (magnetisch) biedt het ongeëvenaarde flexibiliteit voor complexe coördinatie in datacenters, industriële installaties, ziekenhuizen en systemen voor hernieuwbare energie. Met een vermogen van 100 A tot 1600 A bij 400 V/415 V combineert hij een compact ontwerp met geavanceerde functionaliteit en beschikt hij over een failsafe directe uitschakeling tijdens extreme fouten, zelfs als de elektronica uitvalt.

Belangrijkste specificaties

Model: CDADA DAM2 / DE-serie (elektronische stroomonderbreker met gegoten behuizing)

Type: elektronische stroomonderbreker met gegoten behuizing

Polen: 3P / 4P

Nominale spanning (Ue): 400V / 415V AC

Nominale stroom (in): 100A – 1600A

Uitschakeleenheid: elektronische ontgrendeling op basis van een microprocessor

Thermische aanpassing (Ir): 40% – 100% van In

Magnetische aanpassing (Im): 1,5× – 12× In

Voordelen

★ Breed bereik: 100 A tot 1600 A (AC)

★ Compacte afmetingen

★ Instelbare thermische instelling (40-100%)In.

★ Verstelbare magnetische instelling (1,5-12 keer) In.

★ Push-to-trip-knopvoorziening.

★ Aparte hoofd- en boogcontacten

★ Ruim assortiment accessoires.

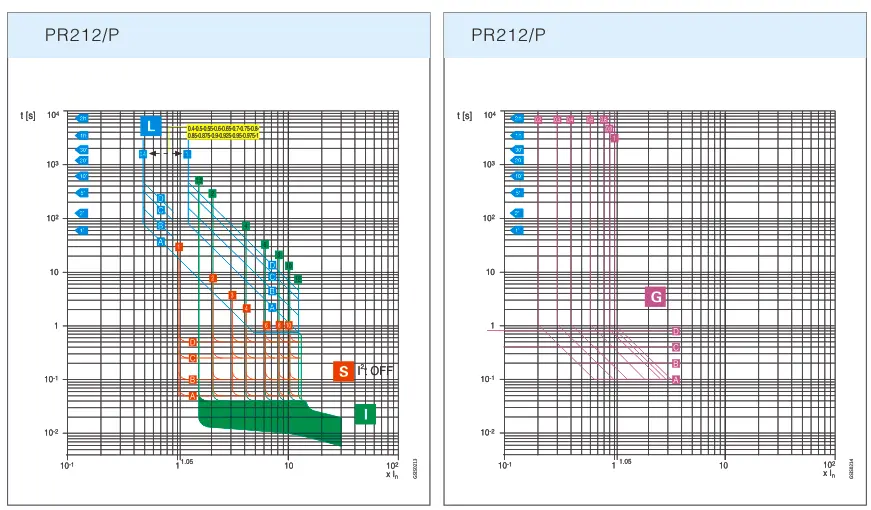

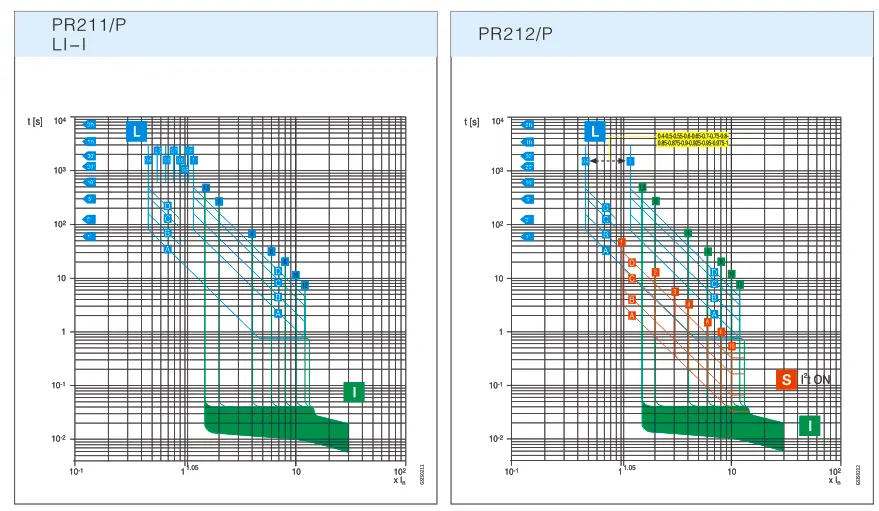

Karakteristieke curve elektronische vrijgave

Elektrische parameters

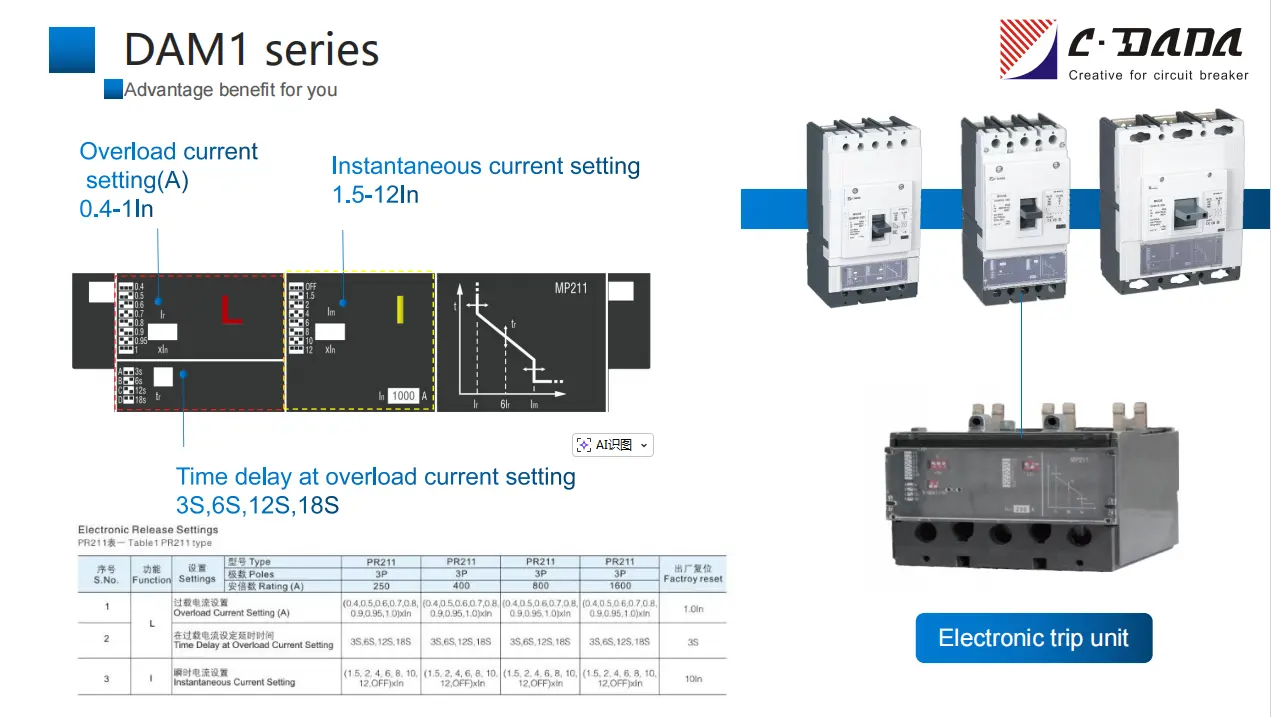

Tabel 1 PR211-type

S.Nee.

Functie

Instellingen

Type

PR211

PR211

PR211

PR211

Factroy-reset

Polen

3P

3P

3P

3P

Beoordeling (A)

250

400

800

1600

1

L

Overbelastingsstroominstelling (A)

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

1,0 inch

2

Tijdvertraging bij overbelastingsstroominstelling

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Momentane stroominstelling

(1,5, 2, 4, 6, 8, 10, 12,UIT)xIn

(1,5, 2, 4, 6, 8, 10, 12,UIT)xIn

(1,5, 2, 4, 6, 8, 10, 12,UIT)xIn

(1,5, 2, 4, 6, 8, 10, 12,UIT)xIn

10In

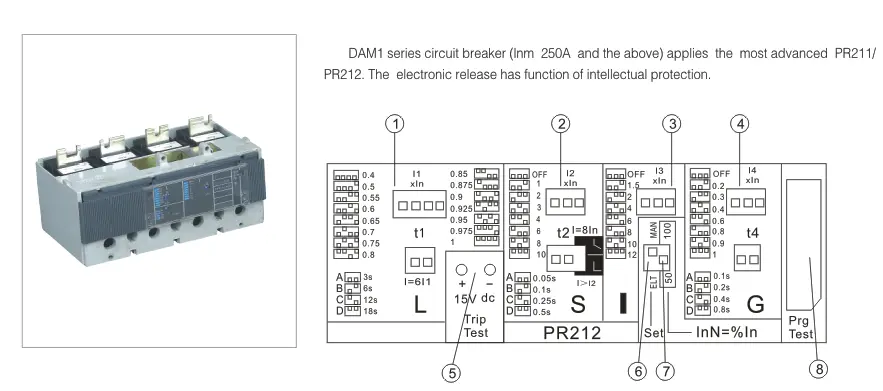

Tabel 2 PR212-type

S.Nee.

Functie

Instellingen

Type

PR212

PR212

PR212

PR212

Factroy-reset

Polen

3P

3P

3P

3P

Beoordeling (A)

250

400/630

800

1600

1

L

Overbelastingsstroominstelling (A)

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

1,0 inch

2

Tijdvertraging bij overbelastingsstroominstelling

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Kortsluitstroominstelling (A)

(1, 2, 3, 4, 6, 8, 10，UIT)xIn

(1, 2, 3, 4, 6, 8, 10,UIT)xIn

(1, 2, 3, 4, 6, 8, 10,UIT)xIn

(1, 2, 3, 4, 6, 8, 10,UIT)xIn

6In

4

Tijdvertraging bij kortsluitstroominstelling

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,1S

5

I

Momentane stroominstelling

(1,5, 2, 4, 6, 8, 10, 12,UIT)xIn

(1,5, 2, 4, 6, 8, 10, 12,UIT)xIn

(1,5, 2, 4, 6, 8, 10, 12,UIT)xIn

(1,5, 2, 4, 6, 8, 10, 12,UIT)xIn

10In

6

G

Aardfoutstroominstelling (A)

(0,2,0,3,0,4, 0,6,0,8,0,9，1,0, UIT)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9，1,0, UIT)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9，1,0, UIT)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9，1,0, UIT)xIn

1,0 inch

7

Tijdvertraging bij aardfoutinstelling

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,4S

8

Selectie van elektrische of elektronische parameterset

Functie SET (schakelaar ELT/MAN)

9

Wordt gebruikt voor het instellen van parameters van de dip-schakelaar van de nullijn

InN=%In,schakelaar 50/100

10

Aansluiting voor aansluitmeetapparaat

Paneelaansluiting

Waarom kiezen voor CDADA Elektronische MCCB?

★ Ware intelligentie, niet alleen automatisering
De microprocessor analyseert voortdurend de huidige golfvormen, waardoor nauwkeurige inverse-time, definitieve-tijd- en onmiddellijke bescherming mogelijk is, zonder drift als gevolg van hitte of veroudering.

★ Faalveilig ontwerp
Zelfs als het elektronische circuit uitvalt, zorgt een directe elektromagnetische vergrendeling ervoor dat de onderbreker tijdens ernstige kortsluiting uitschakelt, waardoor wordt voldaan aan de veiligheidsredundantievereisten van IEC 60947-2.

★ Superieure coördinatie
Het ultrabrede instelbereik (40–100% Ir, 1,5–12× Im) maakt perfecte coördinatie met upstream/downstream-apparaten mogelijk, waardoor uitvalzones worden geminimaliseerd.

★ Toekomstbestendige infrastructuur
Compatibel met optionele communicatiemodules (Modbus RTU, Profibus) voor integratie in gebouwbeheersystemen (BMS) of slimme netwerken.

★ Wereldwijde kwaliteit, concurrerende prijs
Gefabriceerd onder ISO 9001 in Shanghai, met internationale certificeringen, en biedt prestaties op Europees niveau tegen Aziatische kostenefficiëntie.

★ We hebben een toegewijd team van 15 ingenieurs die zich richten op productontwikkeling, verbetering en maatwerk.

Ideale toepassingen

Datacenters: Voorkom trapsgewijze fouten met nauwkeurige selectieve uitschakeling

Ziekenhuizen: Zorg voor een ononderbroken stroomvoorziening voor levensondersteunende systemen

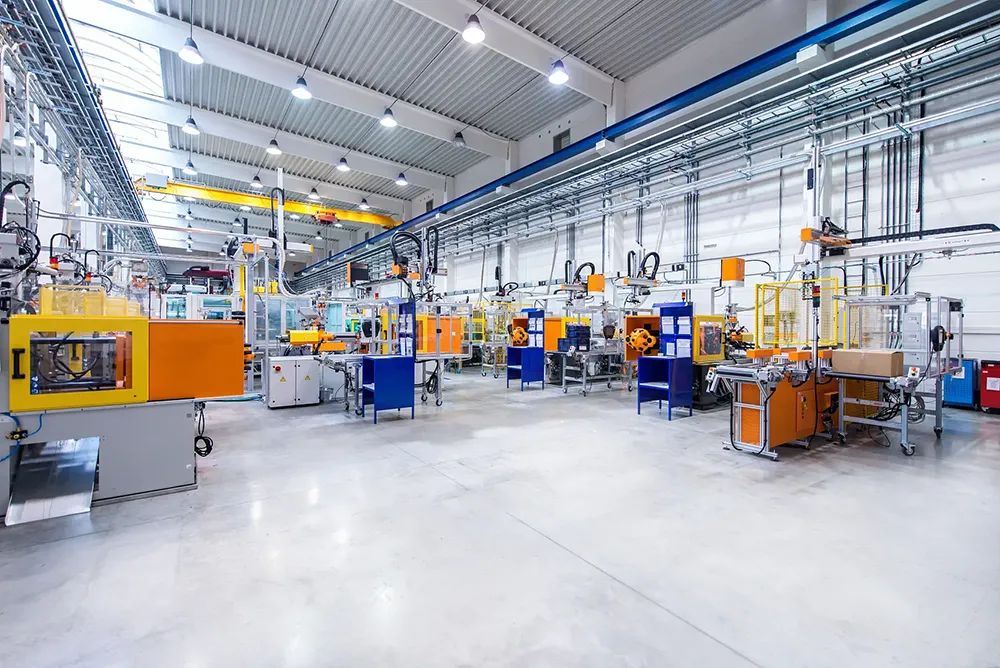

Industriële automatisering: coördinatie met VFD's, softstarters en robotica

Zonne-/windparken: Pas je aan variabele opwekkingsprofielen aan

Slimme commerciële gebouwen: Maak energiemonitoring mogelijk zonder extra meters

Veelgestelde vragen (FAQ)

Vraag 1: Wat maakt een elektronische MCCB anders dan een thermisch-magnetische?

A1: Elektronische stroomonderbrekers met gegoten behuizing gebruiken een microprocessor om de stroom te analyseren en uitschakelingen met hoge precisie te activeren. Ze worden niet beïnvloed door de omgevingstemperatuur, bieden een groter aanpassingsbereik en kunnen belastinggegevens vastleggen, in tegenstelling tot op bimetaal/solenoïde gebaseerde thermisch-magnetische typen.

Vraag 2: Is de 1600A elektronische MCCB verkrijgbaar in een 4-polige configuratie?

A2: Ja: alle elektronische MCCB's van CDADA van 250A tot 1600A zijn verkrijgbaar in zowel 3P- als 4P-versies.

Vraag 3: Wat gebeurt er als de elektronische beveiligingseenheid uitvalt tijdens een kortsluiting?

A3: De onderbreker is voorzien van een mechanische back-up: tijdens extreme foutstromen (>12×In) activeert een magnetische grendel de directe opening, waardoor de veiligheid wordt gegarandeerd, zelfs als de elektronica offline is.

Vraag 4: Kan ik realtime huidige waarden monitoren?

A4: Ja: de elektronische beveiligingseenheid geeft de momentane, maximale, minimale en gemiddelde stroom weer over selecteerbare tijdvensters (bijvoorbeeld 24 uur), handig voor energiebeheer.

Vraag 5: Waarom CDADA verkiezen boven andere intelligente MCCB-merken?

A5: CDADA biedt:

● Echte verstelbaarheid met twee bereiken (veel concurrenten beperken Im tot ≤10×)

● Faalveilige mechanische back-up (niet alle “elektronische” MCCB’s hebben dit)

● Compact formaat – past zonder aanpassingen op oudere panelen

● Sterk mondiaal certificeringsportfolio (ASTA, KEMA, CE)

● OEM-vriendelijke prijzen met technische ondersteuning in het Engels
