F-schakelaar

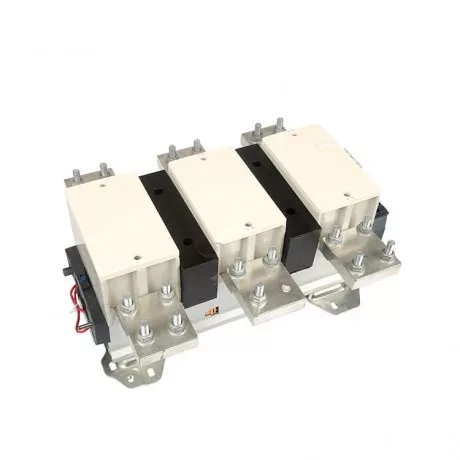

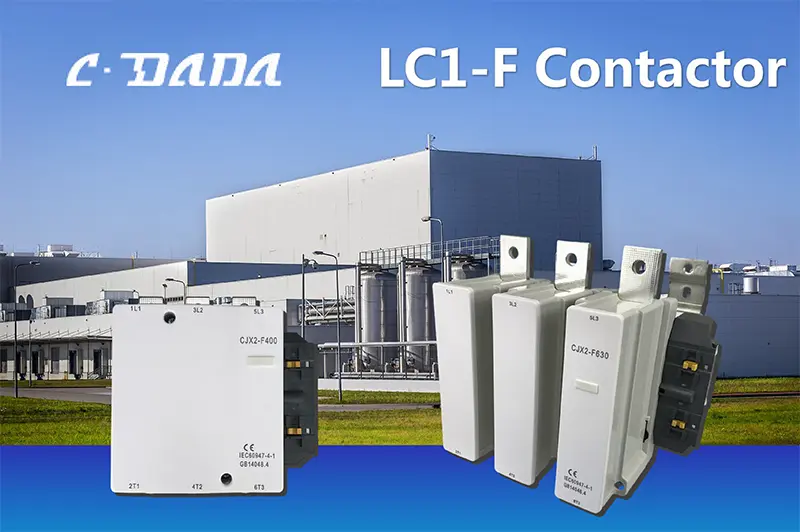

Voldoe aan de stroombehoefte van grootschalige industriële systemen met de CDADA LC1-F-serie F-contactor: een wisselstroomschakelaar met hoge stroomsterkte, ontworpen door de professionele leverancier Shanghai DADA Electric CO., LTD. volgens IEC/EN 60947-4-1-normen. De LC1-F-serie is ontworpen voor zware motorbesturing en vermogensschakeling, ondersteunt nominale bedrijfsstromen van 115 A tot 1000 A en bestuurt driefasige kooiankermotoren tot 500 kW (bij 380–415 V, AC-3-bedrijf) of 670 kW bij 690 V.

Verkrijgbaar in 3-polige of 4-polige configuraties, ideaal voor compressoren, grote pompen, brekers, HVAC-koelmachines, mijnbouwapparatuur en waterzuiveringsinstallaties. Met AC-3- en AC-4-gebruiksclassificaties kan hij zowel het standaard starten van motoren als veeleisende toepassingen zoals pluggen of inching aan. De CDADA F-contactor is CE-gecertificeerd, geschikt voor isolatie van 690 V en kan worden gebruikt bij omgevingstemperaturen van –5°C tot +40°C. Hij levert robuuste, onderhoudsvriendelijke prestaties, zelfs in zware omgevingen tot op 2000 meter hoogte.

Belangrijkste specificaties

Serie: F-schakelaar

Merk: CDADA | Fabrikant: Shanghai DADA Electric CO.,LTD

Norm: IEC/EN 60947-4-1

Certificering: CE

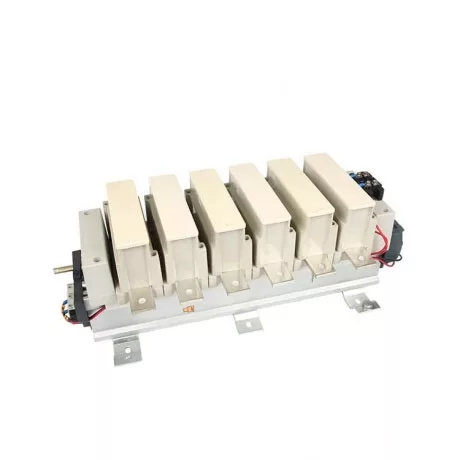

Polen: 3P of 4P (ter plaatse te selecteren op de meeste modellen)

Nominale bedrijfsstroom (AC-3): 115A – 1000A

Motorvermogensregeling (AC-3):

380/415V: 55kW – 500kW

660/690V: 80kW – 670kW

Gebruikscategorieën: AC-3 (motor draait), AC-4 (pluggen/inchen)

Nominale isolatiespanning: 690V AC

Omgevingstemperatuur: –5°C tot +40°C

Hoogte: ≤ 2000m

Montage: verticaal ±5°, montagecategorie III

Spoelspanningen (AC): 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V

Maximale conventionele verwarmingsstroom (AC-1): tot 1200A

Technisch gegevensblad

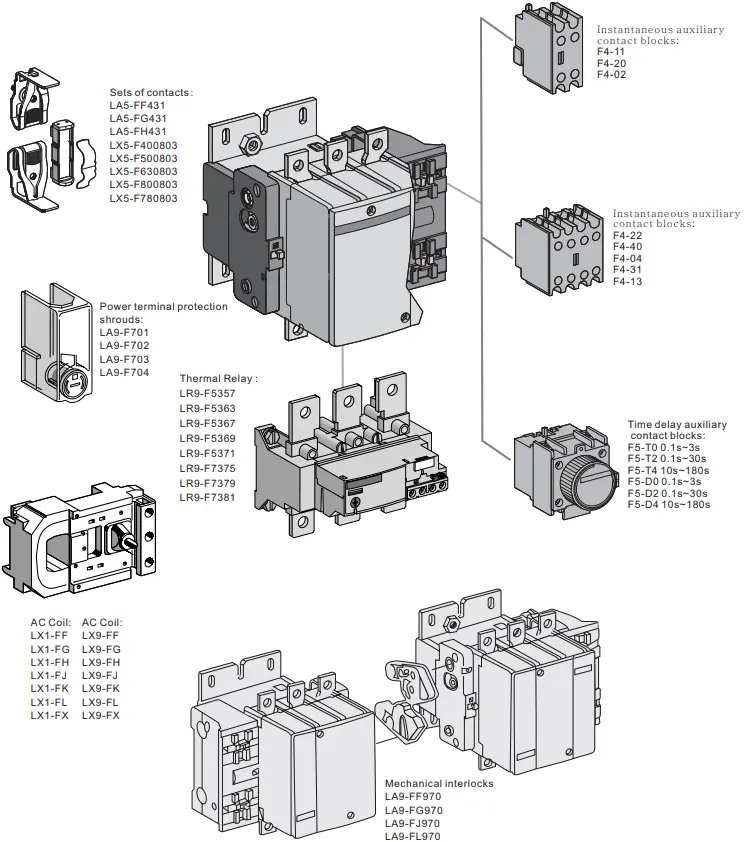

Accessoires

Waarom kiezen voor CDADA F-schakelaar?

★ Echte heavy-duty prestaties

Kan motoren tot 1000 A en meer dan 500 kW aan, perfect voor mijnbouw, olie en gas, staalfabrieken en gemeentelijke infrastructuur.

★ Wereldwijde spanningscompatibiliteit

Een breed scala aan AC-spoelopties (waaronder 415V, 480V, 600V) zorgt voor een naadloze integratie in Europese, Noord-Amerikaanse, Midden-Oosterse en Afrikaanse projecten.

★ AC-4 geschikt voor veeleisende cycli

In tegenstelling tot standaardschakelaars is de LC1-F bestand tegen veelvuldig achteruitrijden, remmen en joggen, wat van cruciaal belang is voor kranen, liften en extruders.

★ 4-polige flexibiliteit

Schakel indien nodig naar neutraal: ideaal voor TT-systemen, generatorsets of gevoelige industriële belastingen.

★ Robuust thermisch en boogbeheer

Geoptimaliseerde boogkamers en hooggeleidende contacten zorgen voor een lange elektrische levensduur en een lage warmteontwikkeling bij continue belasting.

★ Klaar voor OEM en paneelbouwer

Compatibel met standaard DIN-rail- of schroefmontage, en past perfect bij CDADA thermische overbelastingsrelais voor volledige motorstartoplossingen.

★ We investeren voortdurend in R&D, monitoren wereldwijde normen en markttrends en werken samen met experts uit de industrie om ons productportfolio te verbeteren.

Typische toepassingen

Grote motorbesturing: brekers, kogelmolens, centrifugaalpompen

Energie en nutsvoorzieningen: water-/afvalwaterinstallaties, hulpvoorzieningen voor elektriciteitscentrales

HVAC: Industriële koelmachines, koeltorens

Materiaalbehandeling: transportbanden, emmerliften

Marine & Offshore: scheepsmotorsystemen

Hernieuwbare energiebronnen: gepompte waterkracht, biomassatoevoersystemen

Veelgestelde vragen (FAQ)

Vraag 1: Wat is het verschil tussen schakelaars uit de D- en F-serie?

A1:

● D-serie (bijv. LC1-D): voor lichte tot middelzware toepassingen (tot 95 A / 45 kW).

● F-serie (LC1-F): voor zwaar industrieel gebruik (115A–1000A / 55kW–500kW+). → De F-serie heeft grotere contactopeningen, versterkte booggoten en een hogere korte-tijdbestendigheid.

Vraag 2: Kan ik een 4P F-schakelaar gebruiken om neutraal te schakelen?

A2: Ja. De 4-polige versie maakt gelijktijdige ontkoppeling van alle 3 fasen + nulleider mogelijk - vereist in sommige veiligheids- of isolatietoepassingen (bijv. generatorwissel).

Vraag 3: Is er nog steeds een overbelastingsrelais nodig?

A3: Absoluut. De contactor schakelt alleen de stroom in en beschermt niet tegen overbelasting of faseverlies. Combineer altijd met een thermisch of elektronisch overbelastingsrelais voor motorbeveiliging.

Vraag 4: Wat betekent “AC-4-gecertificeerd” in de praktijk?

A4: Dit betekent dat de contactor veilig kan omgaan met motorverstoppingen (achteruitremmen) en inching (korte stoten) - gebruikelijk bij takels, persen en mixers. Dit veroorzaakt hoge stroompieken; AC-4-classificatie garandeert contactduurzaamheid.

Vraag 5: Waarom kiezen voor CDADA F-schakelaar boven wereldwijde merken?

A5: CDADA biedt:

● Echte IEC 60947-4-1 conformiteit met testdocumentatie

● Concurrerende prijzen zonder concessies te doen aan de contacten van zilverlegeringen of boogonderdrukking

● Volledig spoelspanningsbereik voor wereldwijde export

● Snelle monster- en bulklevering vanuit China

● OEM-ondersteuning: aangepaste etikettering, verpakking en technische bestanden (CE-verklaring, bedradingsschema's)
