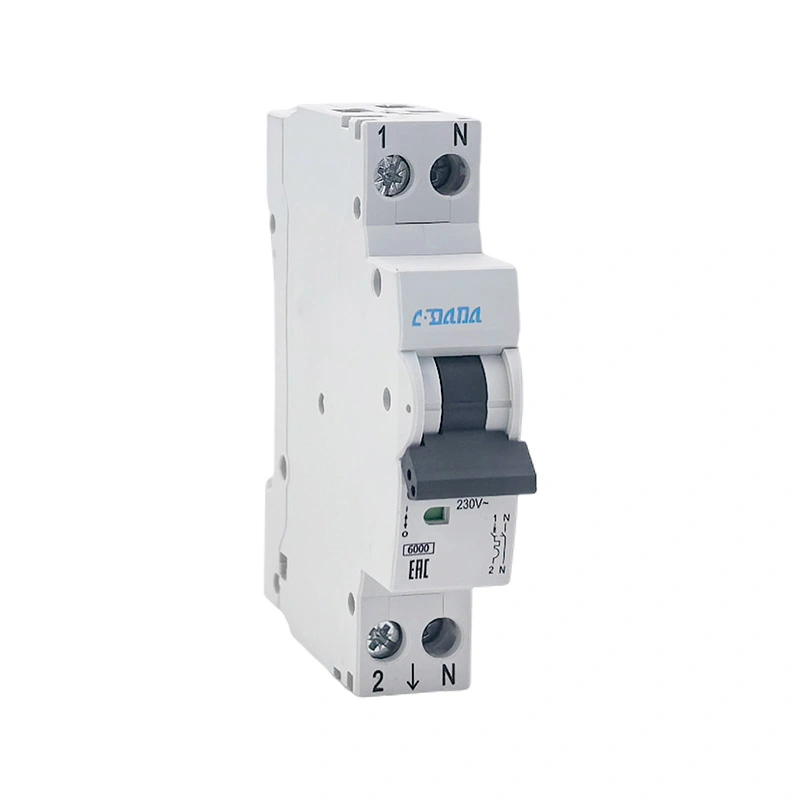

Miniatuur stroomonderbreker DPN 6KA

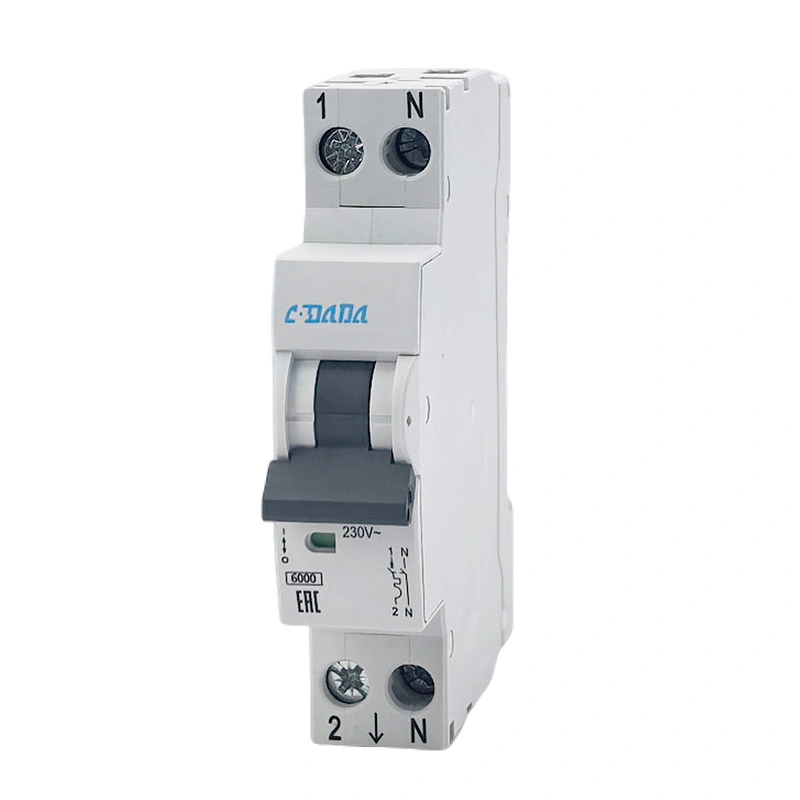

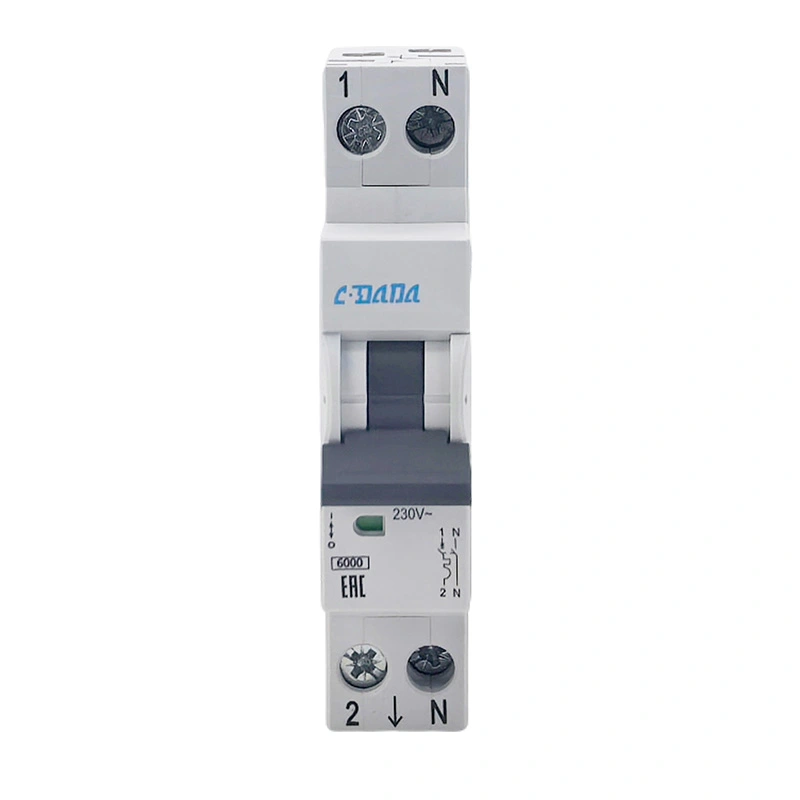

CDADA DAB7N miniatuurstroomonderbreker DPN 6KA is een professionele 1P+N dual-break miniatuurstroomonderbreker, onafhankelijk ontwikkeld door Shanghai DADA Electric, een betrouwbare fabrikant met meer dan 40 jaar ervaring. Met een hoog uitschakelvermogen van 6 kA, synchrone werking en een N-polig ‘eerst maken, later breken’-ontwerp verbetert het effectief de boogdovende prestaties en beschermt het circuits en apparatuur veilig. Het wordt veel gebruikt in verdeelkasten, woningdecoratie, commerciële energie en verlichtingscircuits en is de eerste keuze voor wereldwijde kopers, distributeurs en OEM-klanten.

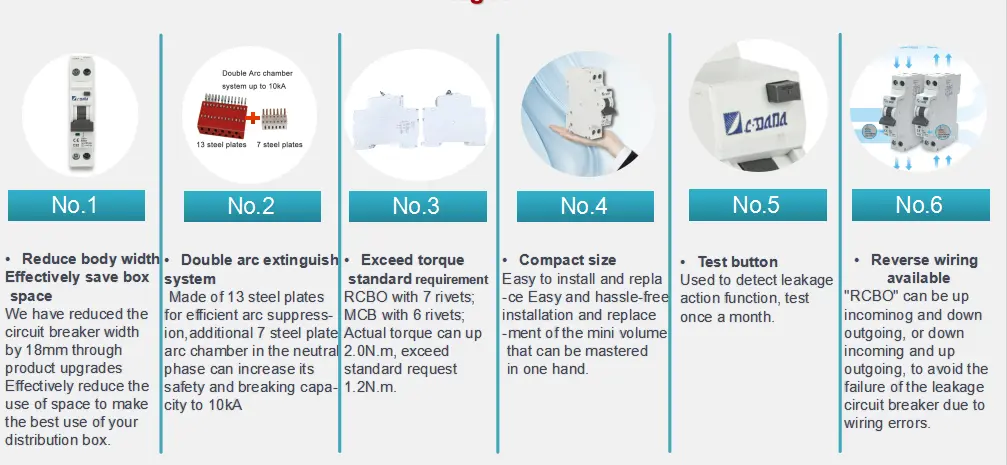

Wat zijn de voordelen van MCB DPN 6KA?

★ 1P+N DPN-structuur, dubbele breekpunten, veiliger en betrouwbaarder

★ N-pool maakt eerst en breekt later, verbetert het boogbreekvermogen

★ 6kA reëel uitschakelvermogen, sterke kortsluitbeveiliging

★ Compacte breedte van 17,8 mm, bespaart kastruimte

★ B/C-uitschakelcurves beschikbaar voor verschillende belastingen

★ IP20-beschermingsgraad, veilig om aan te raken

★ Groot bedradingsbereik: flexibele kabel van 1–25 mm²

★ DIN-railmontage, snelle en stabiele installatie

★ Bestand tegen hoge en lage temperaturen: -25℃~+50℃

★ Lange mechanische levensduur tot 20.000 keer

Toepassingen

CDADA miniatuurstroomonderbreker DPN 6KA wordt veel gebruikt in:

★ Woongebouwen, appartementen, villa's, woondecoratie

★ Kantoren, winkels, hotels, scholen, ziekenhuizen

★ Verlichtingscircuits, stopcontacten, kleine stroomapparatuur

★ Huishoudelijke apparaten: boilers, airconditioners, elektrische kachels

★ Reconstructie van oude circuits en upgrade van de verdeelkast

★ Commerciële en civiele laagspanningsstroomdistributiesystemen

Tabel met technische parameters

Overzicht afmetingen

★ Lengte: 82,5 mm

★ Hoogte: 73,2 mm

★ Breedte: 17,8 mm (standaardbreedte van 1 module)

★ Montage: 35 mm DIN-rail

★ Bedrading: geschikt voor flexibele/stijve kabel van 1–25 mm²

★ Dikte rail: 0,8–2 mm

Standaard testitems

★ 1,13In niet-uitschakeltest (≥1 uur)

★ 1,45In uitschakeltest (<1 uur)

★ 2,55In overbelastingsactietest

★ Magnetische onmiddellijke uitschakeltest (3In/5In voor B/C-curve)

★ Diëlektrische spanningstest

★ Test van temperatuurstijging

★ Test op uitschakelvermogen bij kortsluiting (6kA)

★ Mechanische en elektrische levensduurtest

★ Werkingstest bij hoge en lage temperaturen

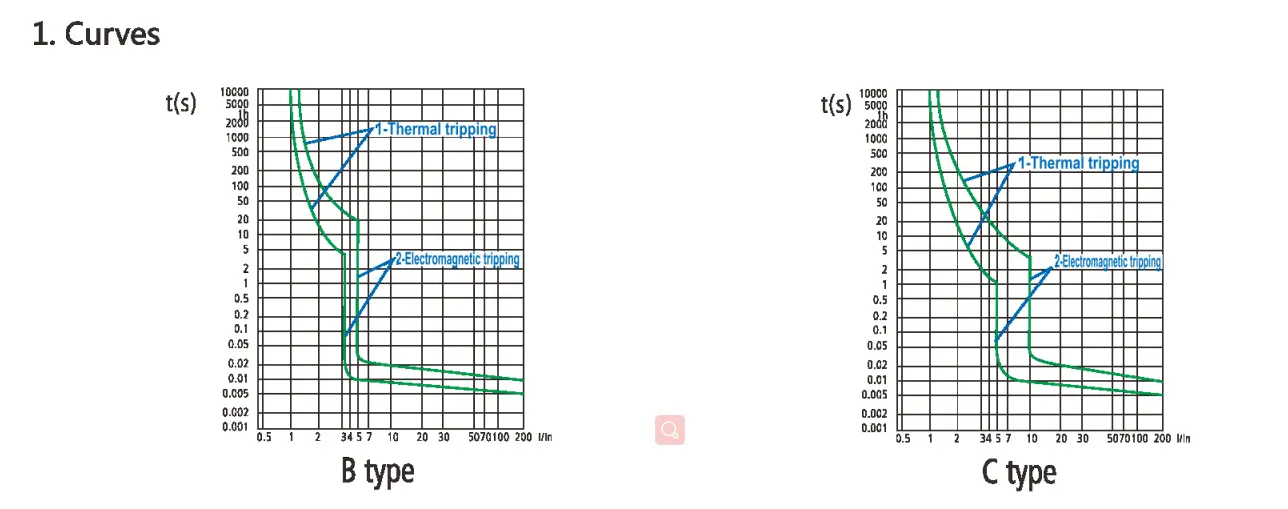

Kenmerkende curven struikelen

IEC 60898-1

Magnetische vrijgave

Wanneer er kortsluiting optreedt, wordt een onmiddellijke uitschakeling bereikt door een magneet met een ijzeren kern. Volgens de IEC60898-norm kan dit product worden onderverdeeld in drie typen: B, C en D.

Thermische afgifte

●Zodra er overbelasting in het circuit optreedt, zal de bimetaalstrip van de stroomonderbreker door de hitte buigen, waardoor de contacten loskomen en thermische uitschakeling ontstaat;

●De IEC-norm definieert het uitschakeltijdsbereik voor verschillende overbelastingsstromen;

●De referentietestomgevingstemperatuur is 30 °C.

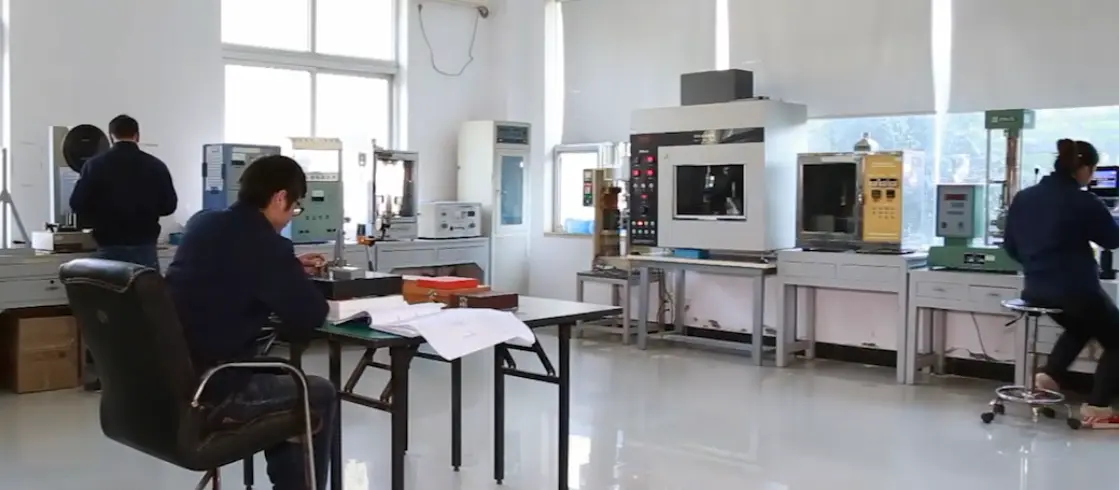

Kwaliteitscontroleproces

1. Inkomende grondstoffeninspectie en certificeringsverificatie

2. Automatisch spuitgieten en precisie-metaalstempelen

3. Assemblage en kalibratie van halffabricaten

4. 100% volledige uitschakelkarakteristiektest

5. Bestand tegen spannings- en isolatieprestatietests

6. Verouderingstest bij hoge en lage temperaturen

7. Inspectie van uiterlijk, afmetingen en logo

8. Eindinspectie van verpakking en verzending

Verpakking en verzending

★ Standaard omdoos met schokbestendige voering

★ Groepsdoos verpakt om krassen te voorkomen

★ Duidelijk label: model, stroom, polen, aantal, certificering

★ Geschikt voor zee-, lucht- en landtransport

★ Ondersteuning van OEM-verpakkingen, aangepast logo en label

Succescases van klanten

CDADA MCB DPN 6KA is geëxporteerd naar meer dan 50 landen en regio's:

★ Bulklevering op lange termijn voor Europese en Aziatische distributeurs

★ Renovatieprojecten voor huishoudelijke circuits in het Midden-Oosten en Afrika

★ OEM-samenwerking met bekende internationale elektrische merken

★ Ondersteuning van stroomdistributie voor vastgoedontwikkelaars

★ Stabiele bestellingen van elektriciens en systeemintegrators

Waarom kiezen voor DADA Elektrisch?

★ Meer dan 40 jaar professionele ervaring in R&D en productie van stroomonderbrekers

★ 90% kerncomponenten intern geproduceerd, stabiele kwaliteitscontrole

★ ISO9001 gecertificeerd, volledige naleving van internationale normen

★ Volledige certificeringen: CE, CB, CCC, etc.

★ Grote productiecapaciteit, snelle levering voor bulkbestellingen

★ Professionele technische ondersteuning en after-sales service

★ Accepteer OEM- en ODM-aanpassingen om aan de marktvraag te voldoen

★ Wereldwijd logistiek systeem, veilige en stipte levering
