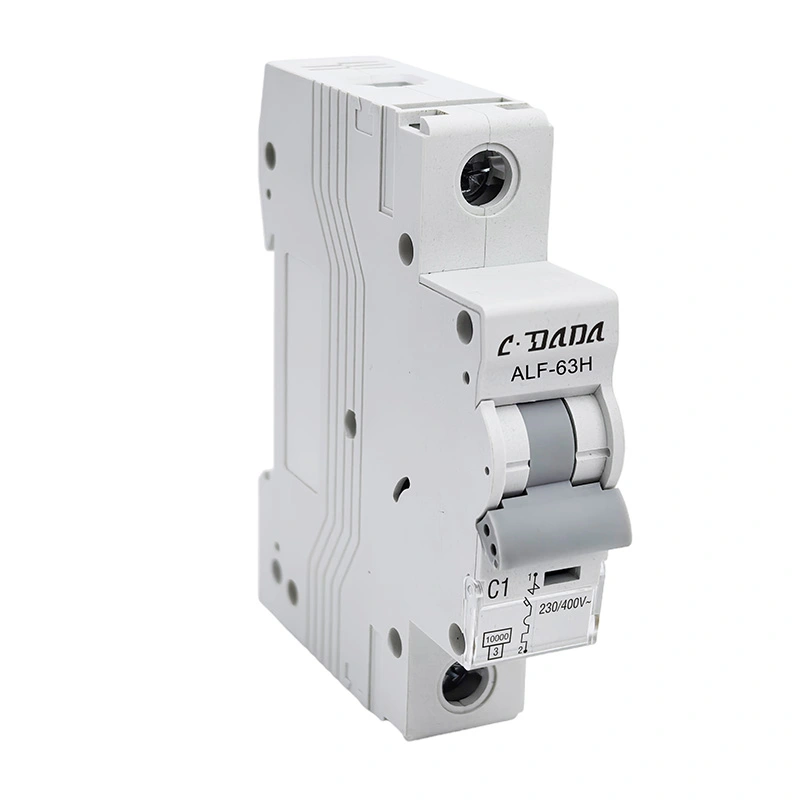

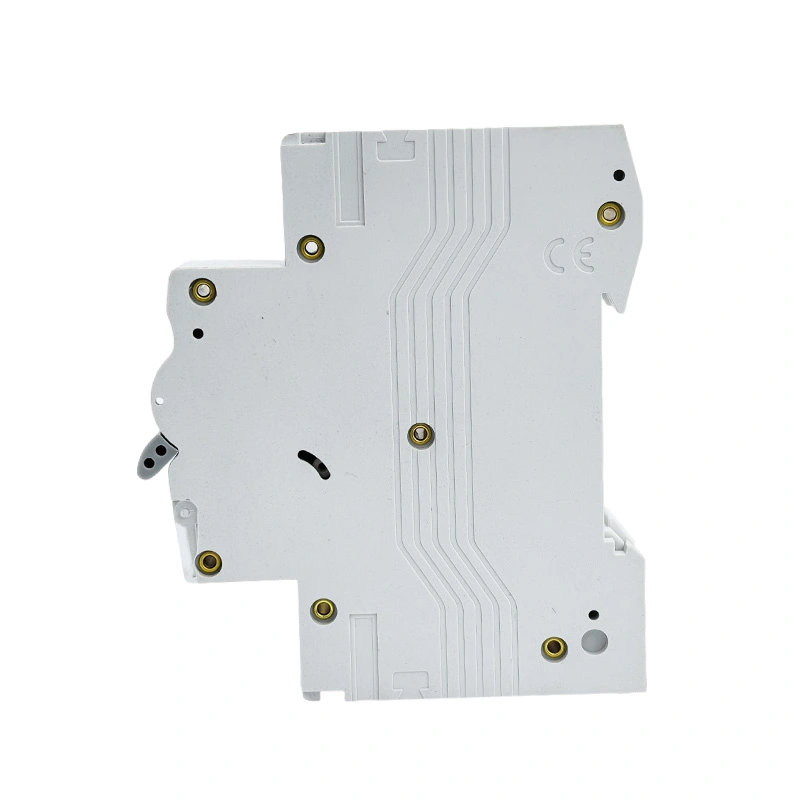

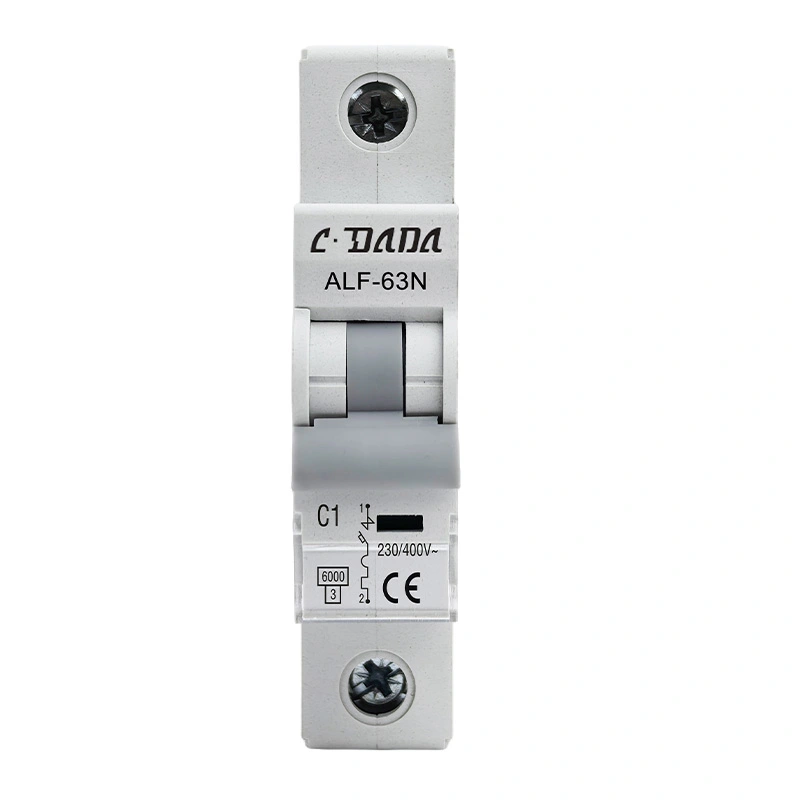

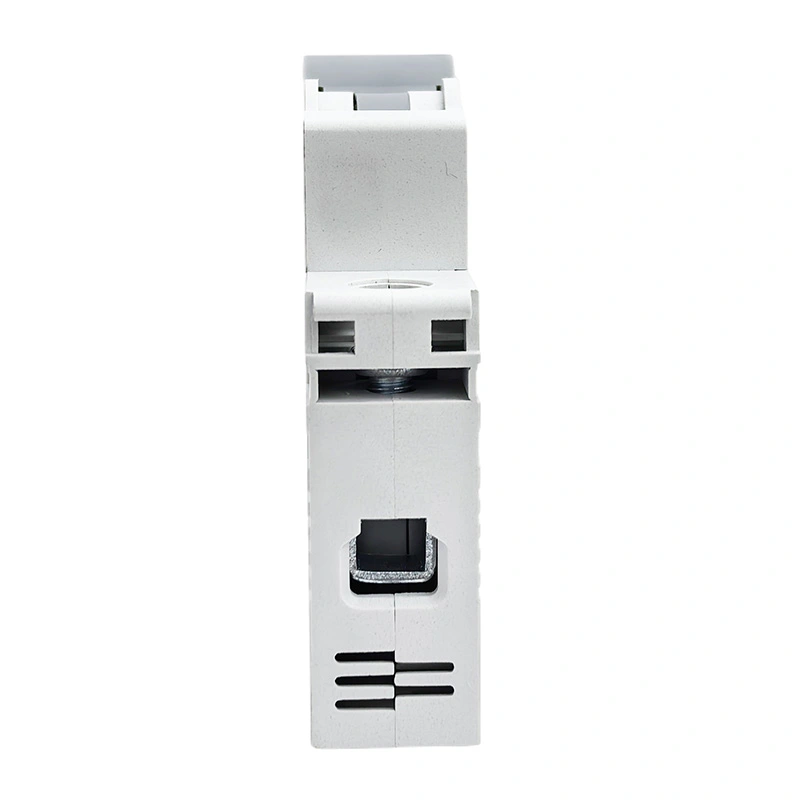

6KA 10kA miniatuurstroomonderbreker

ALF-63N / H-serie hoogbrekende 6KA 10kA miniatuurstroomonderbreker (MCB), voldoet aan de IEC60898-norm, MCB heeft het kenmerk van betrouwbare prestaties, nauwkeurige beschermende functie, korte releasetijd en hoge breekcapaciteit, ook klein volume. Het wordt veel gebruikt in en overbelasting van schakelaars, schakelapparatuur en elektrische apparaten.

Neem contact op met CDADA en kies ons als uw fabrikant. Wij kunnen OEM/ODM-diensten aanbieden.

Karakteristieke curve

Technische specificatie

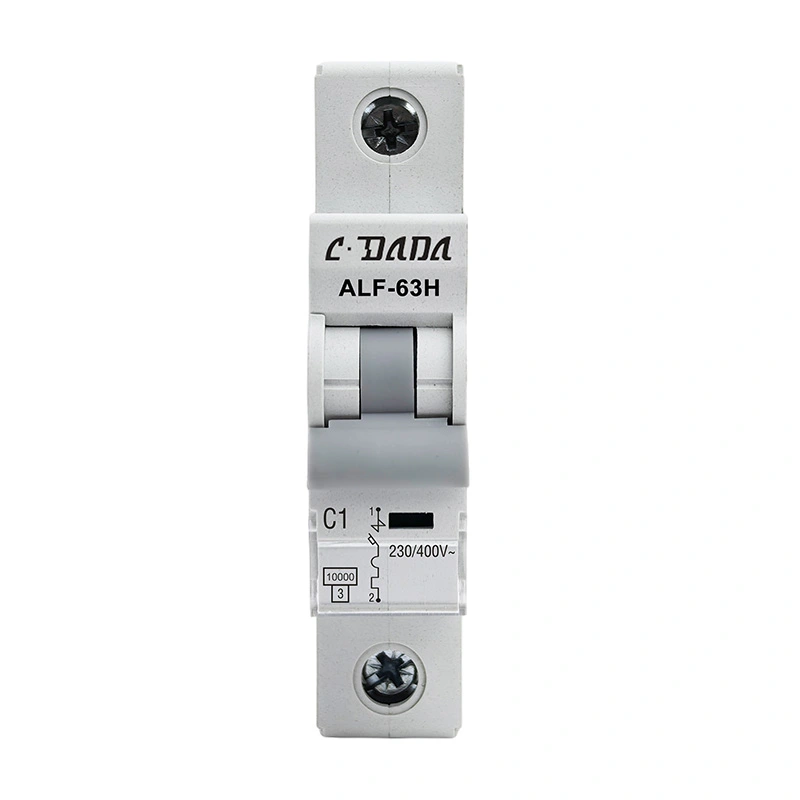

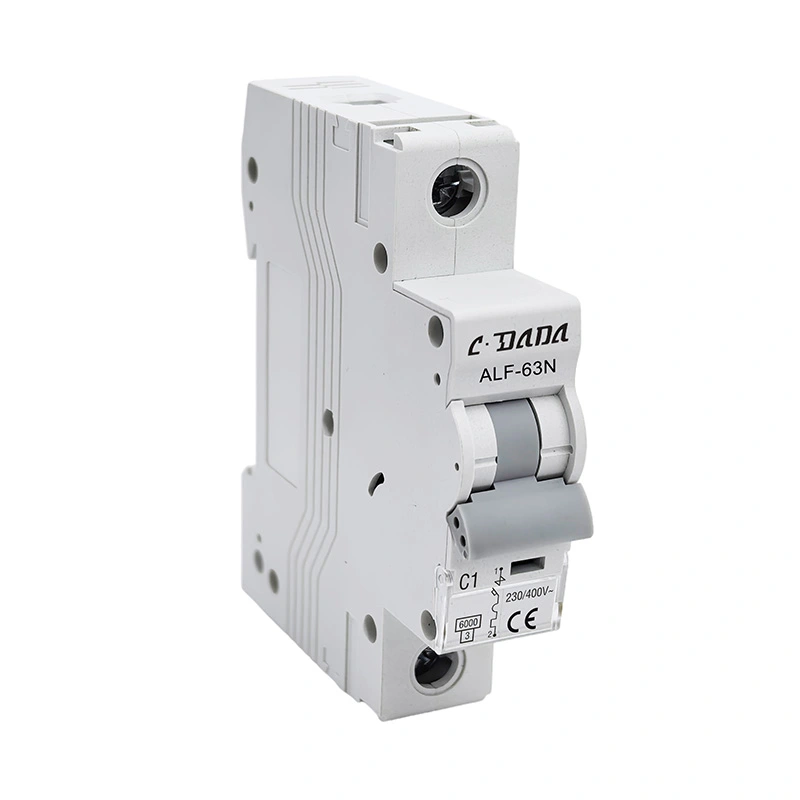

ALF-63N/H-serie 6KA 10kA miniatuurstroomonderbreker
Standaard	EN/IEC60898-1
Breekcapaciteit (kA)	6,10
Bescherming	Tegen overbelasting en kortsluiting
Nominale stroom(A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Nominale spanning (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Nominale impulshoudspanning Uimp(kV)	4
Nominale isolatiespanning Ui(V)	500
Energiebeperkende cas	3
Omgevingstemperatuur (℃)	-25~+40, max. 95% luchtvochtigheid
Thermische bedrijfslimiet	1.13xln Geen trip binnen een uur
	1.45xIn Trippen binnen een uur
Magnetische werking	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Aantal polen	1P, 1P+N, 2P, 3P, 3P+N en 4P
Soort reis	Thermische/magnetische ontgrendeling
Terminalcapaciteit	16 mm² flexibel of 25 mm² stijf tot 25A-waarden
	25 mm² flexibel of 35 mm² stijf van 32A tot 63A
Beschermingsgraad	IP20
Installatie	Montage op 35 mm DIN-rail
Breedte	17,8 mm per pool

Karakteristiek voor het vrijgeven van de stroomonderbreker

NEE.	Geschatte stroom van versie (A)	Initiële staat	Teststroom	Opgegeven tijd	Te behalen resultaat	Opmerkingen
1	1-63	koude staat	1,13 inch	t≤1u	Niet-reis
2	1-63	op de vorige test	1,45 ln	t<1u	reis	Het instellen van de stroom tot de opgegeven waarde gestaag in 5s
3	In≤32	koude staat	2,55 inch	1s	reis
	In>32
4	1-63	koude staat	3In	t≤0,1s	Niet-reis	B-type
			5In	t<0,1s	reis	B-type
			5In 10ln	t≤0,1s	Niet-reis	C-type
			10In	t<0,1s	reis	C-type
			20 ln	t≤0,1s	Niet-reis	D-type
				t<0,1s	reis	D-type

Uithoudingsvermogen (operaties)

Categorie	Operatiecycli	Bedieningsfrequentie	Nominale stroom
Elektrisch uithoudingsvermogen	4000	240/u	1-32
		120/u	40-63
Mechanisch uithoudingsvermogen	10000	240/u	1-63

Functies

★ Ultrahoog kortsluitvermogen

Geavanceerde boogcontroletechnologie zorgt voor een hogere onderbrekingscapaciteit in vergelijking met industriestandaarden, waardoor een betrouwbare bescherming van industriële elektrische systemen onder extreme foutomstandigheden wordt gegarandeerd.

★ Dual-mode verbindingsinterface

Het geïntegreerde hybride terminalontwerp ondersteunt zowel starre raildocking als flexibele kabelklemming, waardoor aanpassing zonder gereedschap aan diverse installatiescenario's mogelijk is en de bedradingstijd met 40% wordt verminderd.

★ Energieopslagmechanisme voor een lange levensduur

Veerondersteund besturingssysteem met een uithoudingsvermogen van 10.000 mechanische cycli, met slijtagecompensatietechnologie

★ Geavanceerde composietbehuizing

met vlamvertragende, hittebestendige en impulsbestendige eigenschappen, geïntegreerde boogdovende kamers voor ingesloten foutgebeurtenissen.

★ Dynamische stroombeperkende topologie

Intelligente onderdrukking van doorgelaten energie vermindert piekfoutstromen met 65-80%, waardoor downstream-optimalisatie van de apparaatspecificaties mogelijk is met een potentieel voor totale systeemkostenreductie van 30%.

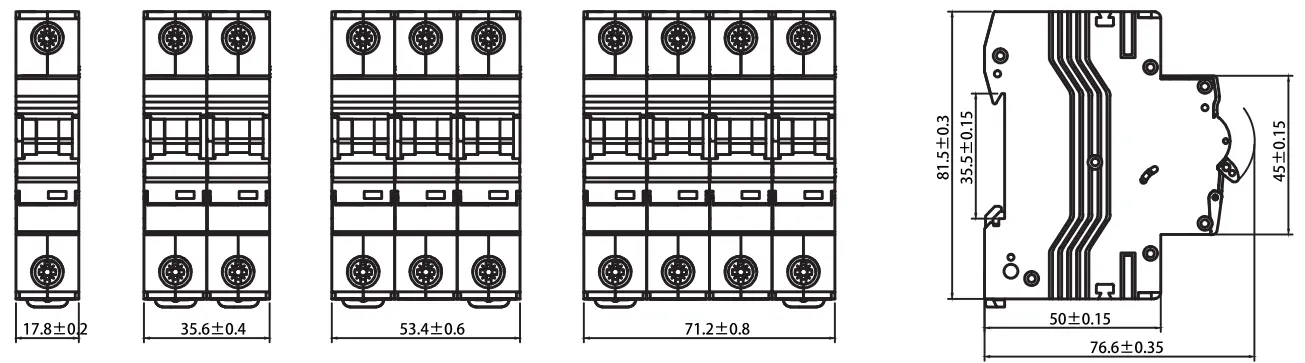

Overzicht afmetingen

Toepassingsscenario's

★ Residentieel: consumentenunits en verdeelborden voor de veiligheid van woningen.

★ Industrieel: Bescherming van schakelaars, schakelapparatuur en zware elektrische apparaten.

★ Commercieel: Kantoorgebouwen en winkelcentra die een hoge breukbetrouwbaarheid vereisen.

Kwaliteitscontrole en standaardtesten

★ Elke CDADA MCB ondergaat strenge tests om naleving van IEC60898-1 te garanderen:

★ Thermische uitschakeltest: geverifieerd op 1,13 inch (geen uitschakeling) en 1,45 inch (uitschakeling binnen 1 uur).

★ Magnetische uitschakeltest: nauwkeurige ontgrendelingstests voor B-, C- en D-kenmerken.

★ Elektrisch uithoudingsvermogen: getest gedurende 4.000 bedrijfscycli.

★ Mechanisch uithoudingsvermogen: geverifieerd gedurende 10.000 cycli.

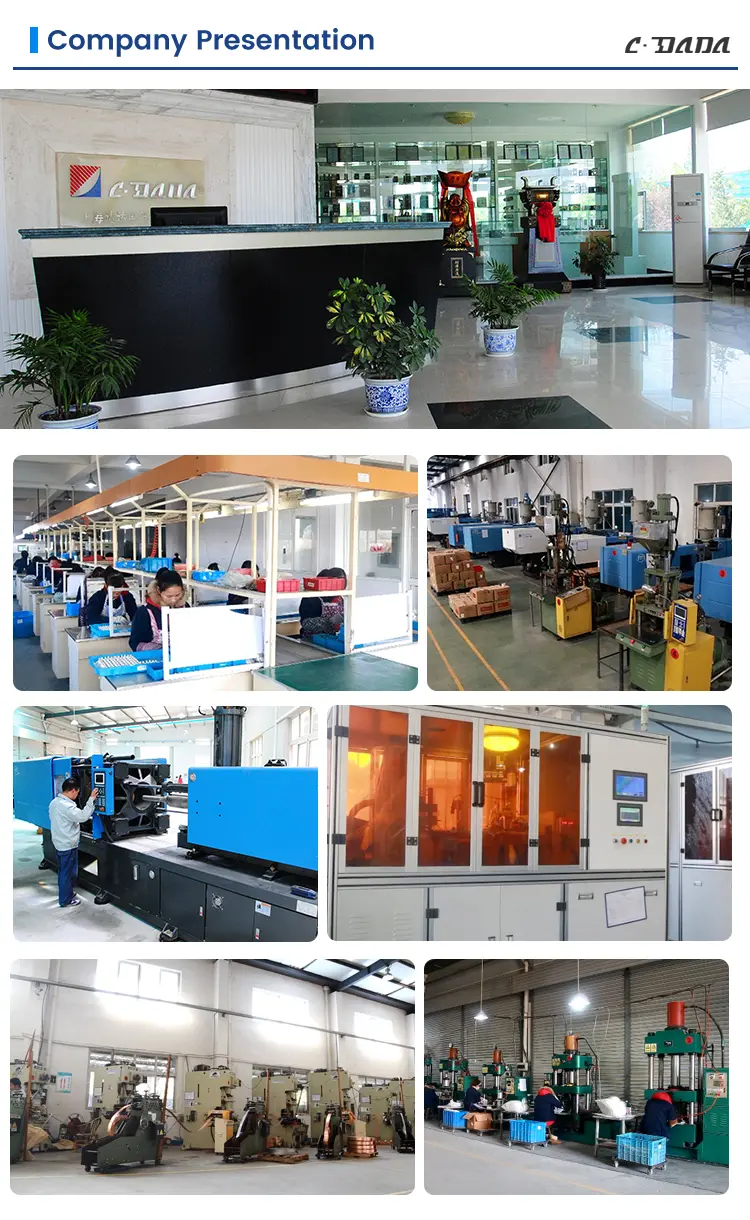

Fabriekssterkte en ondersteuning
