10KA AC-miniatuurstroomonderbreker

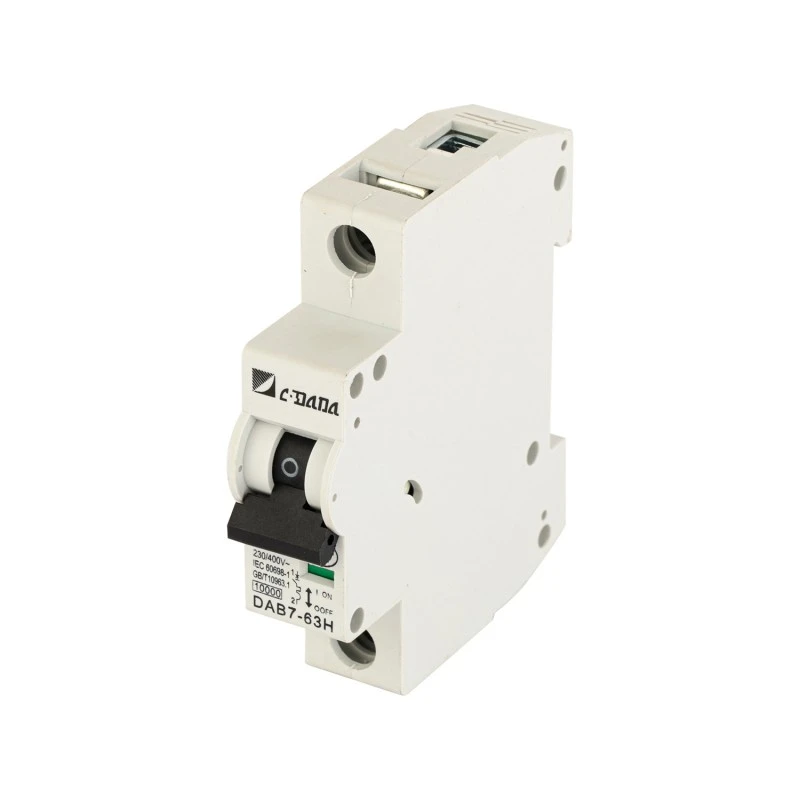

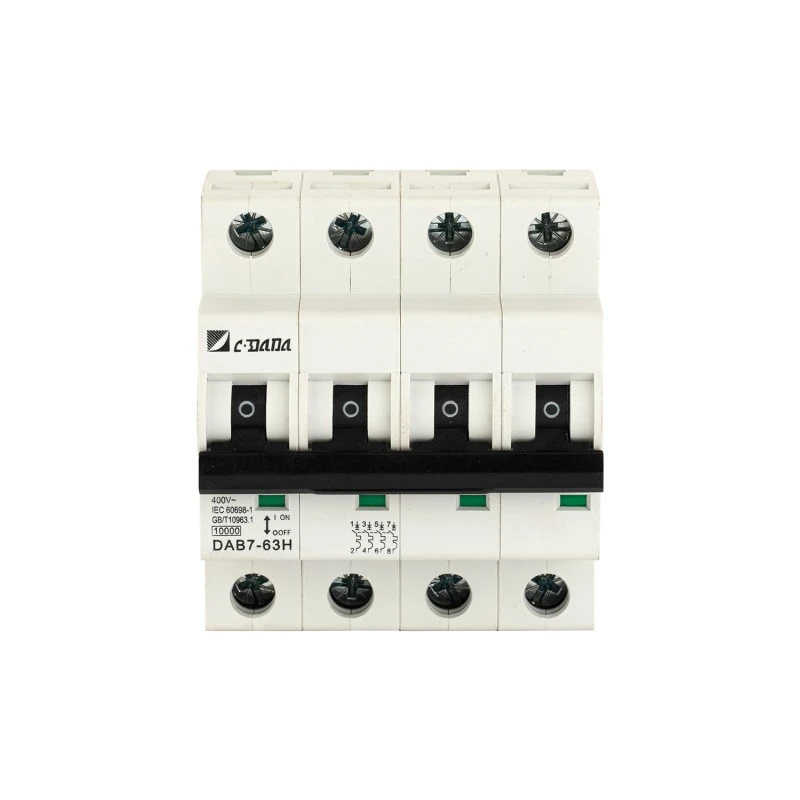

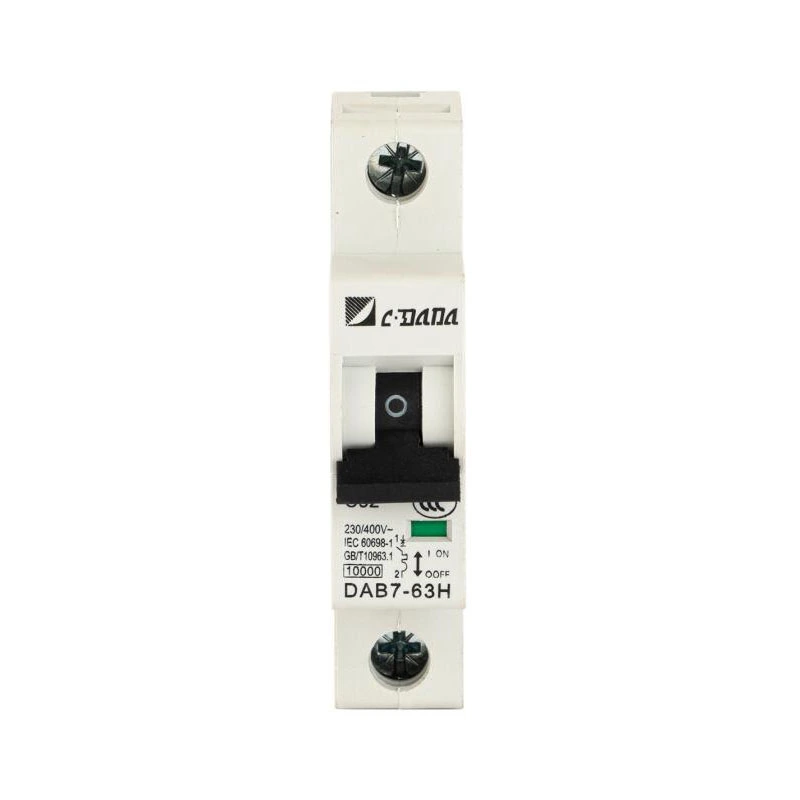

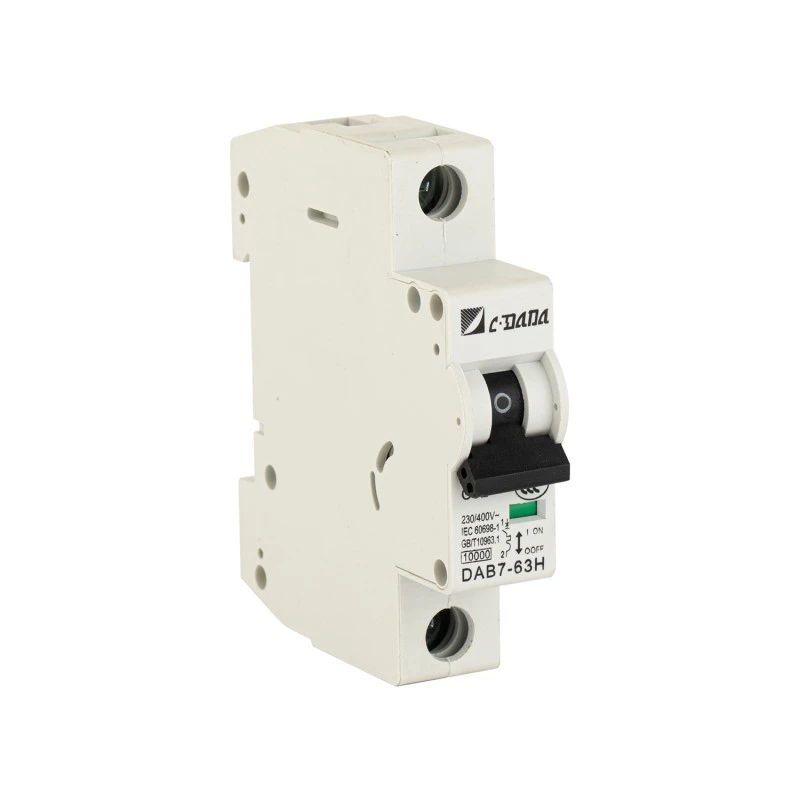

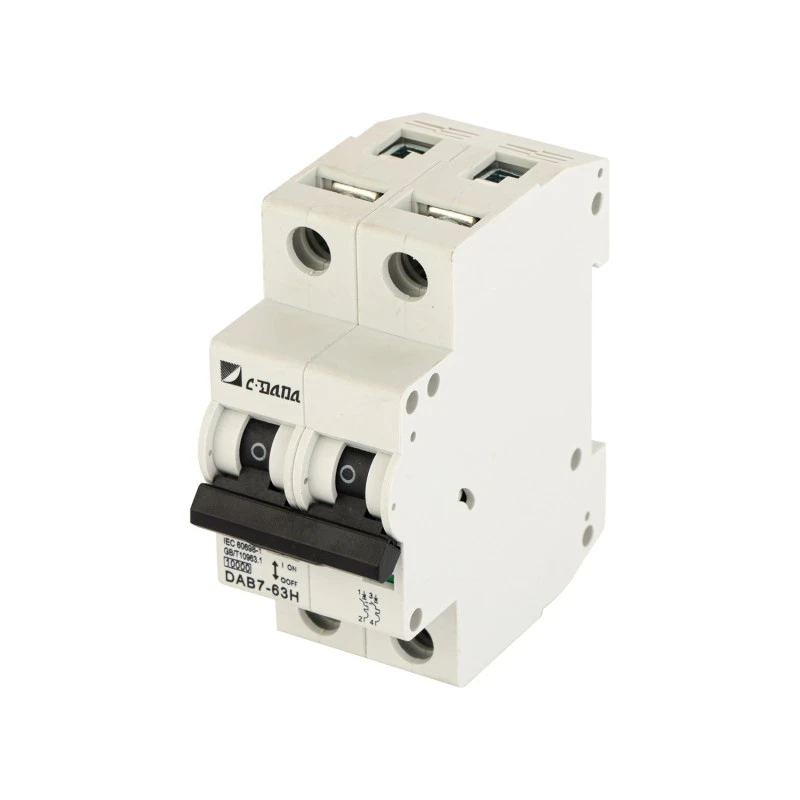

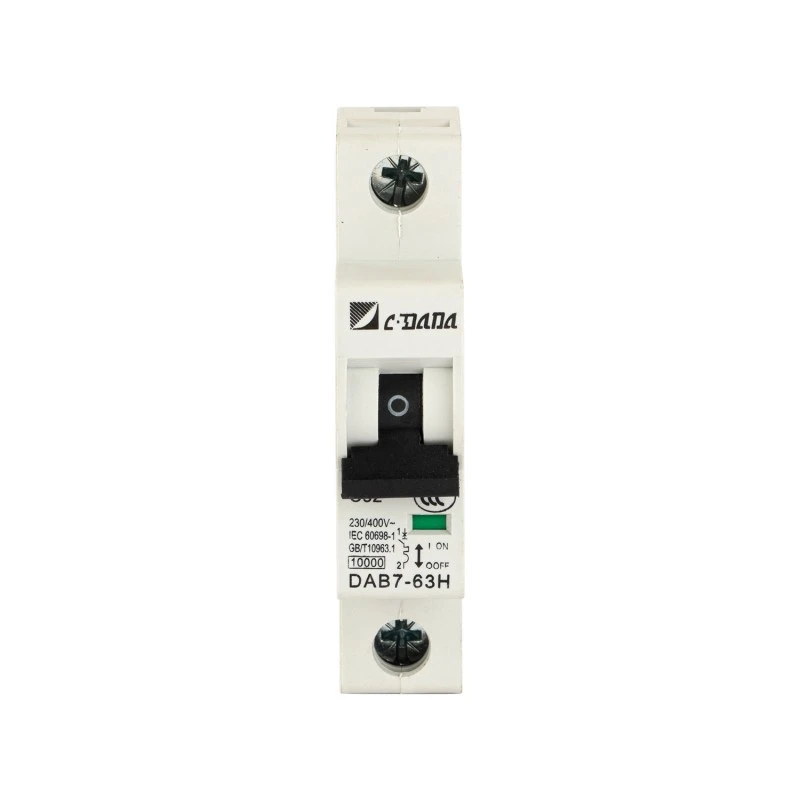

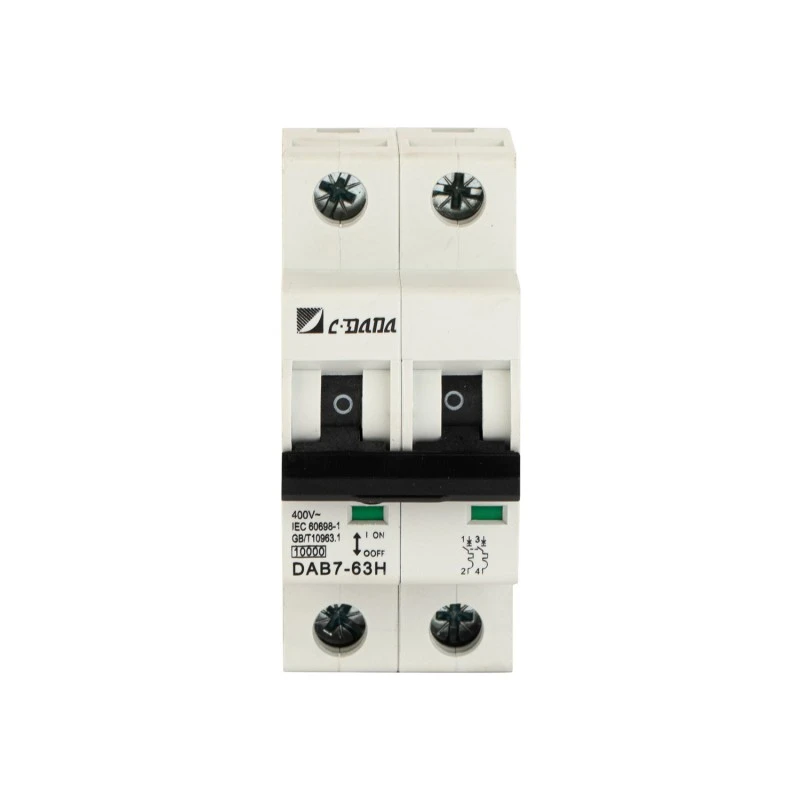

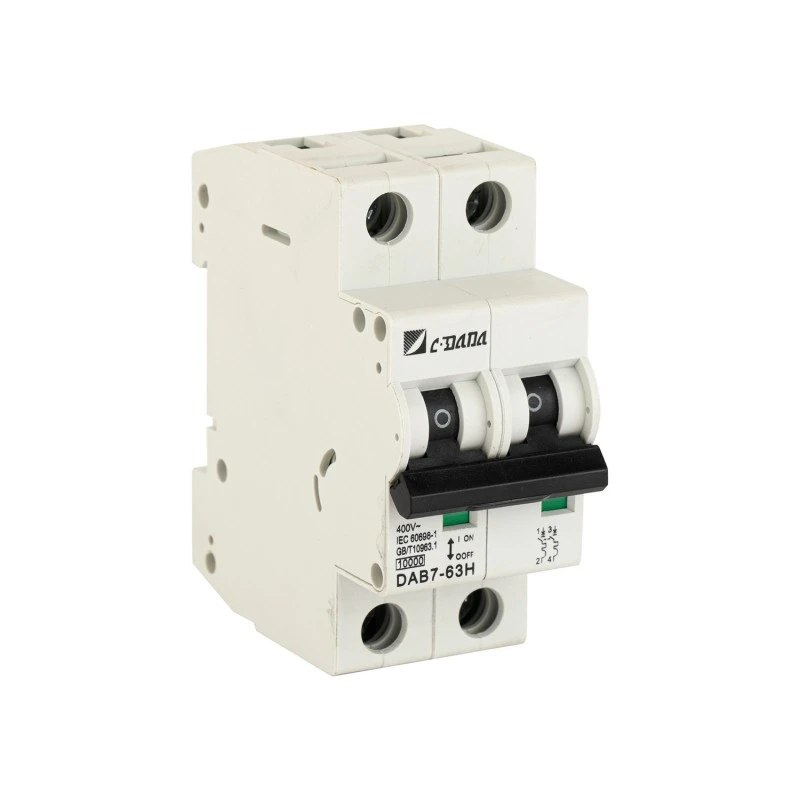

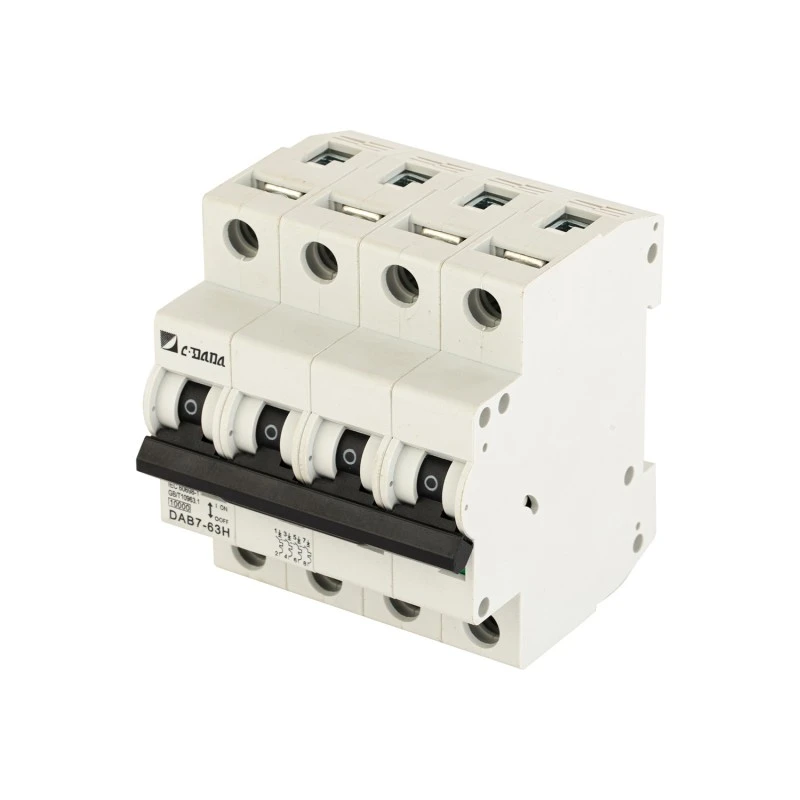

Voor veeleisende toepassingen waar hogere foutstromen en verbeterde veiligheid niet onderhandelbaar zijn, levert de CDADA DAB7-63H 10KA AC-miniatuurstroomonderbreker bescherming van industriële kwaliteit in miniatuurformaat. Deze 10kA miniatuurstroomonderbreker, ontworpen door Shanghai DADA Electric CO., LTD., is ontworpen voor groepspanelen, verdeelborden in residentiële, commerciële en lichtindustriële omgevingen en biedt betrouwbare thermische (overbelasting) en elektromagnetische (kortsluiting) bescherming voor 8 stroomsterktes (6A–63A) en 1P/2P/3P-configuraties.

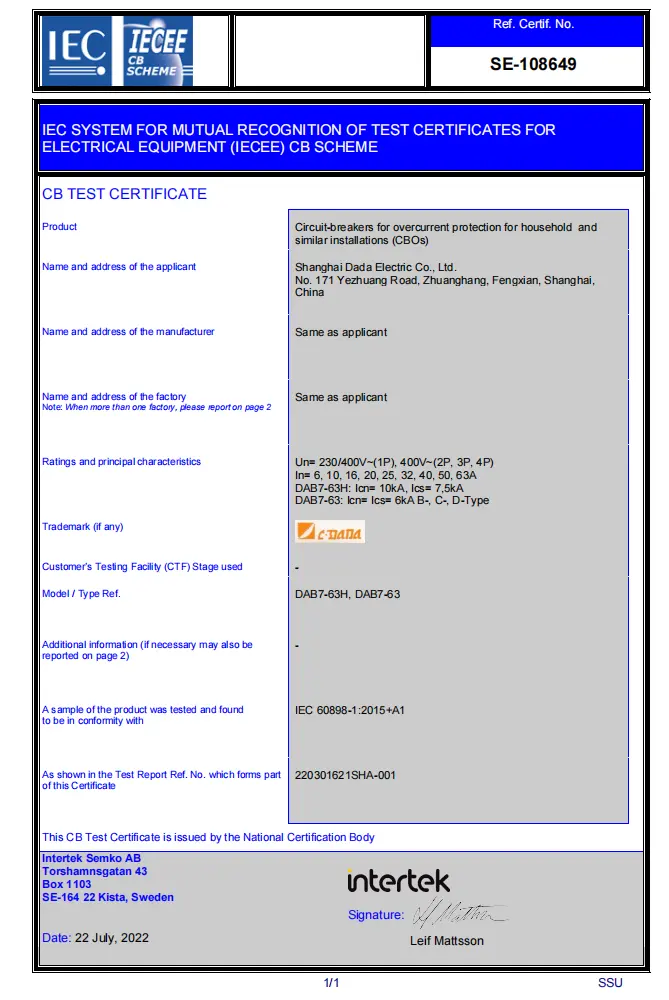

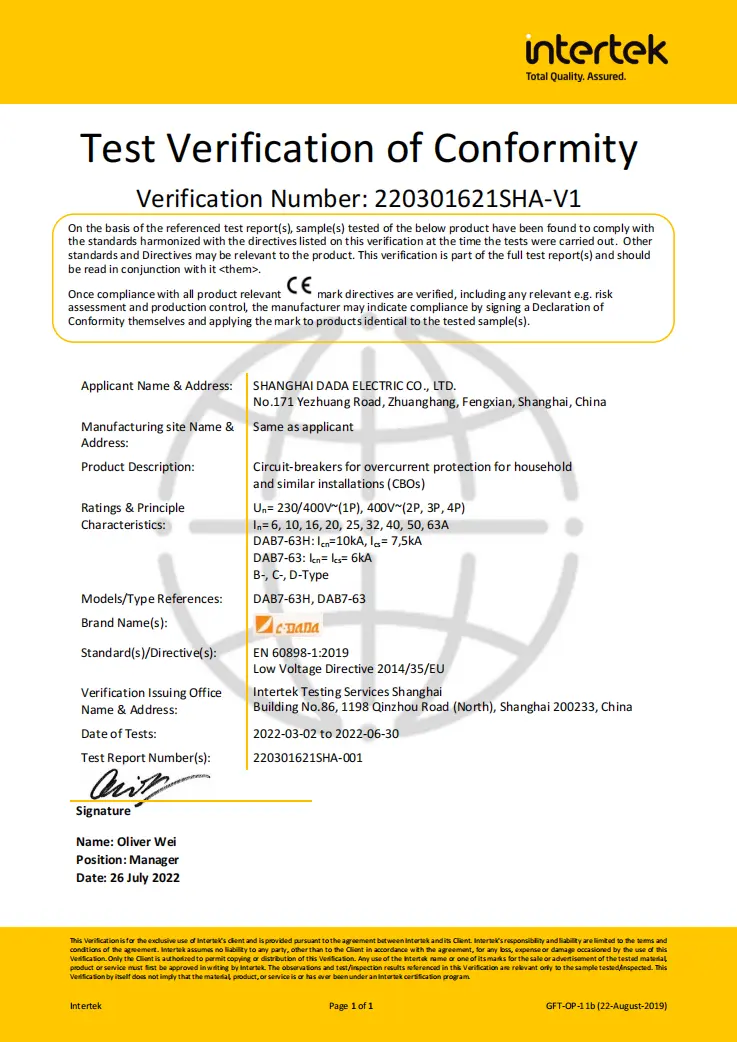

Het is gecertificeerd volgens CE, CB, ASTA en SEMKO en voldoet aan strenge wereldwijde veiligheidsnormen. Met een geavanceerde boogkamer met 13 platen, zilverhoudende contactlegering en dubbele verbindingsopties (PIN/FORK) zorgt de DAB7-63H voor een snellere boogdoving, minder warmteverlies en een langere elektrische levensduur, zelfs bij veelvuldig schakelen of hoge omgevingstemperaturen.

Belangrijkste specificaties

Model: DAB7-63H-serie

Type: AC-miniatuurstroomonderbreker (MCB)

Uitschakelvermogen: 10 kA bij 230/400 V AC

Polen: 1P, 2P, 3P

Nominale stroom (in): 1A,2A,3A,4A,5A,6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A

Bedrijfstemperatuur: –40°C tot +50°C

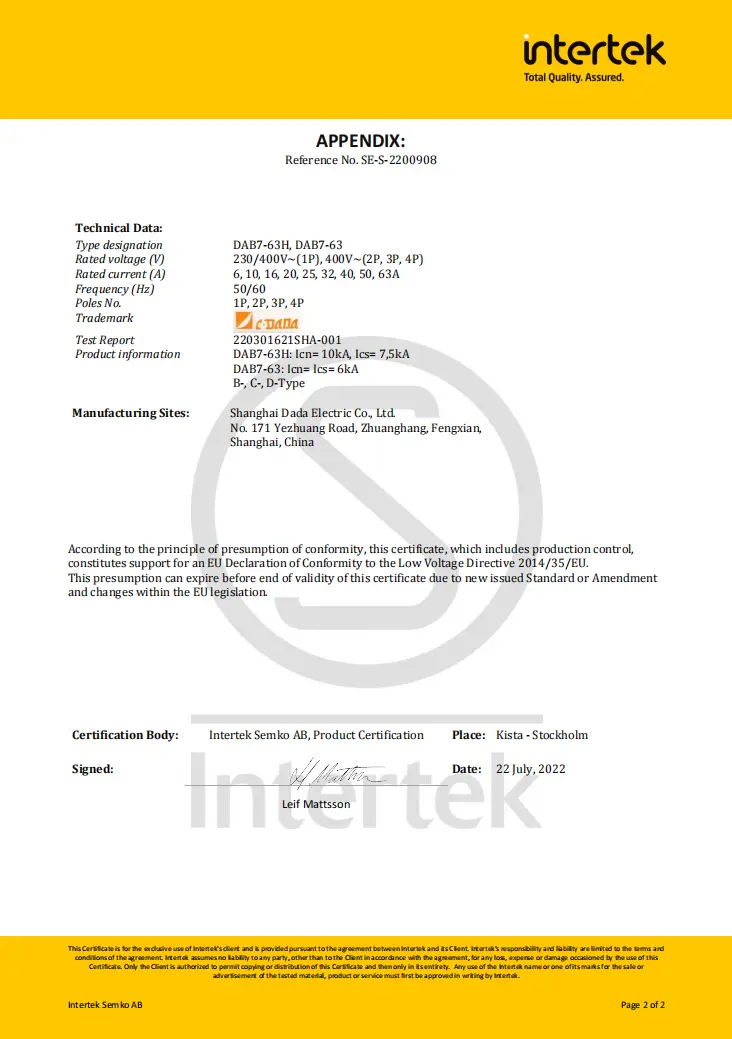

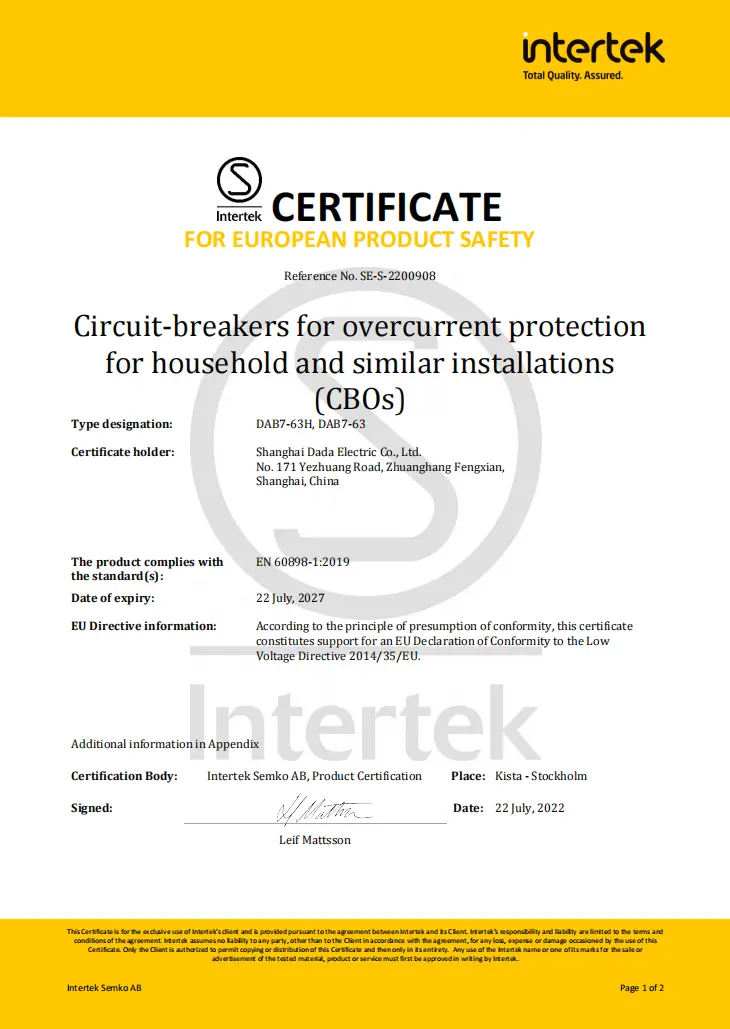

Certificeringen: CE, CB, ASTA, SEMKO

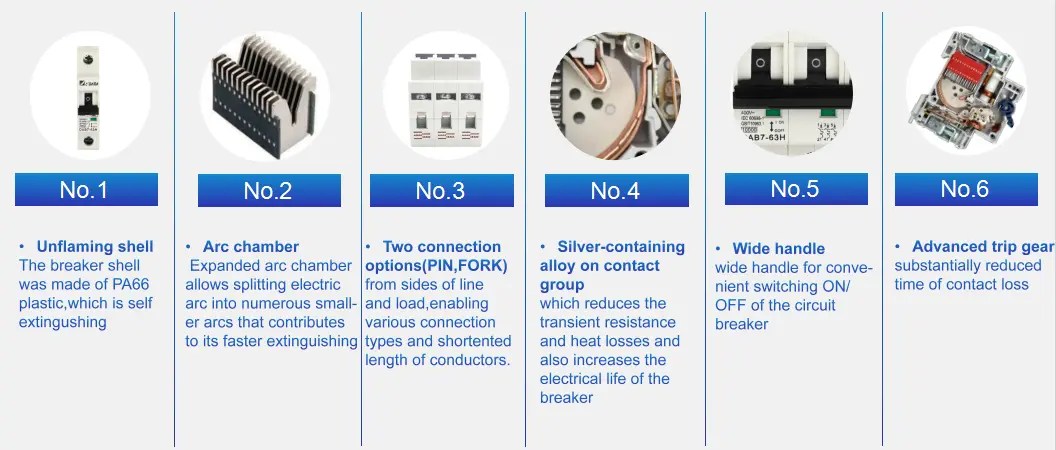

Belangrijkste ontwerpkenmerken:

Boogkamer met 13 platen → ultrasnelle boogsplitsing en -doving

Contacten van zilverlegering → lagere weerstand, langere levensduur

Dubbele terminalopties: PIN of FORK (lijn- en laadzijde)

Visueel AAN/UIT/trip-indicatievenster

Brede ergonomische handgreep voor eenvoudige bediening

Vlamvertragende, anti-vergelende behuizing (UL94 V-0-equivalent)

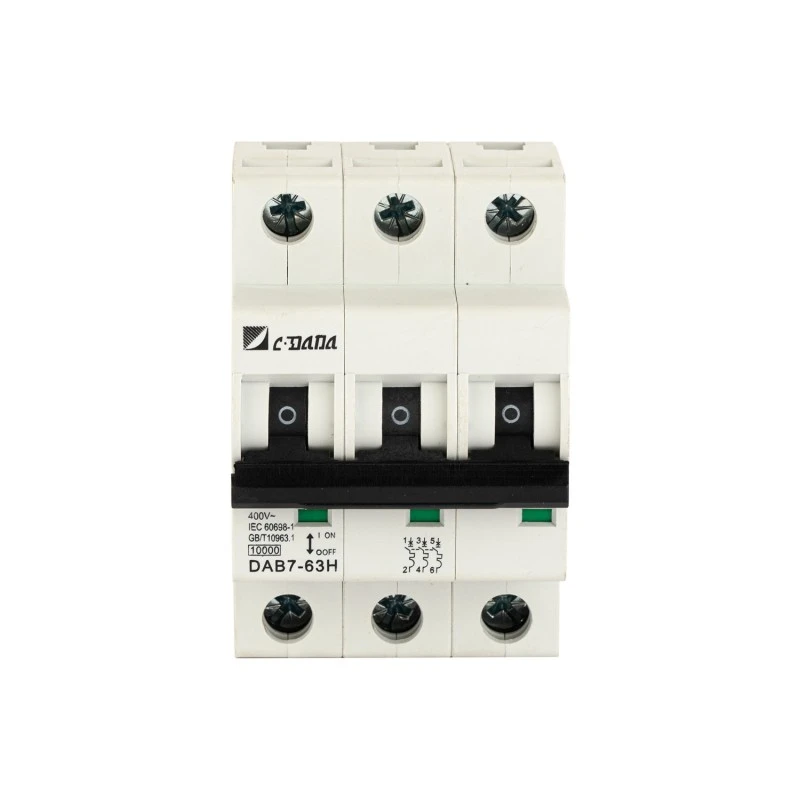

Super Torque-schroeven (getest op 3 Nm) met + / – multifunctionele koppen

DIN-railsluiting met dubbele vergrendelingsposities → veilige montage

Technisch gegevensblad

Waarom kiezen voor CDADA AC MCB 10kA?

★ Prestaties van industriële kwaliteit in miniatuurvorm

Terwijl standaard MCB's 6 kA bieden, maakt de 10 kA-classificatie van DAB7-63H hem geschikt voor locaties dichter bij de hoofdvoeding, zoals kelderverdeelruimtes, commerciële verdiepingen of lichte industriële werkplaatsen, waar de verwachte foutstromen hoger zijn.

★ Verbeterde veiligheid en duurzaamheid

● De niet-vlammende schaal is bestand tegen ontbranding en verkleuring

● Dubbel blusrooster voorkomt het uitstoten van heet gas

● Het struikelvrije mechanisme zorgt ervoor dat de verbinding wordt verbroken, zelfs als de hendel AAN wordt gehouden

★ Lagere levenslange kosten

Zilvergelegeerde contacten en geoptimaliseerde aansluitingen verminderen thermische verliezen en contactlassen, waardoor de levensduur wordt verlengd, vooral bij toepassingen met hoge cycli.

★ Mondiale acceptatie

Met ASTA (VK), SEMKO (Nordic), CE (EU) en CB (wereldwijd) worden CDADA MCB's in meer dan 70 landen geaccepteerd - ideaal voor exportgerichte paneelbouwers.

★ Installateurvriendelijk ontwerp

★ Bredere handgreep = eenvoudiger bediening

★ Cross-functionele schroeven = geen vallende bevestigingsmiddelen

★ Duidelijk statusvenster = directe visuele diagnose

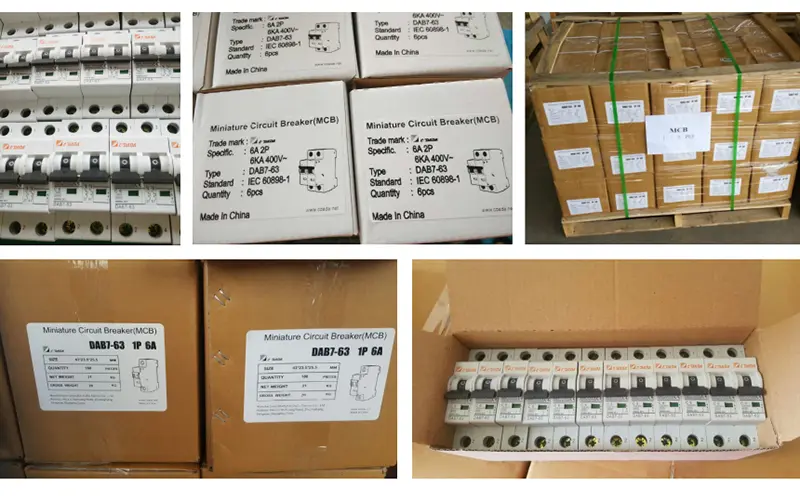

★ Zeer sterke dozen, palletbescherming, goed voor exporttransport over lange afstanden

★ Snelle levertijd voor degelijke bestellingen.

Ideale toepassingen

Commerciële gebouwen: vloerverdeelpanelen, serverruimtes, winkels

Lichte industrie: machinebesturingscircuits, kleine motorvoedingen, werkplaatsstopcontacten

Openbare infrastructuur: scholen, ziekenhuizen, overheidsgebouwen

Woonwijken met hoge dichtheid: flatgebouwen met gecentraliseerde meters

Exportpanelen: voor projecten die internationale certificering vereisen

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen 6kA en 10kA MCB's?

A1: MCB's van 10 kA kunnen hogere foutstromen veilig onderbreken, waardoor ze geschikt zijn voor installaties dichter bij de transformator of hoofdingang, waar kortsluitniveaus hoger zijn dan 6 kA. Gebruik 10 kA in commerciële/industriële subpanelen; 6kA is doorgaans voldoende voor eindcircuits in woningen.

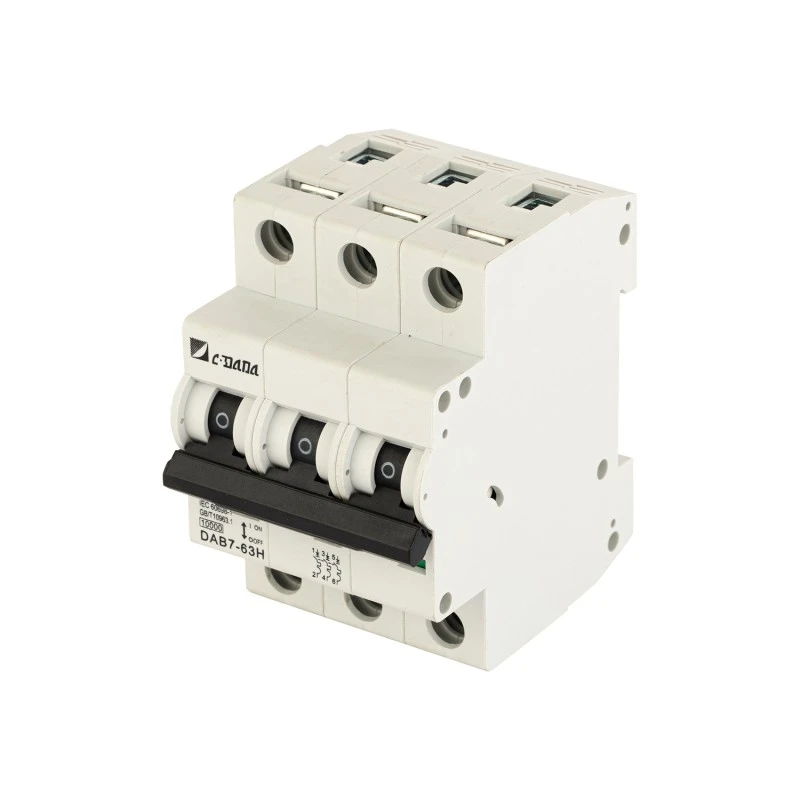

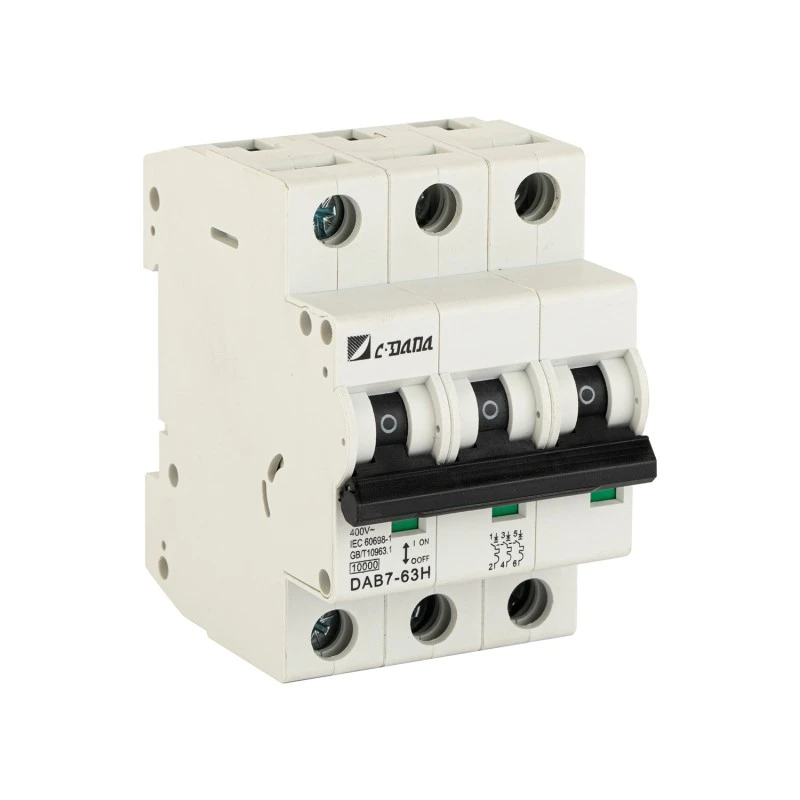

Vraag 2: Is de 10KA AC-miniatuurstroomonderbreker verkrijgbaar in 3P voor driefasige systemen?

A2: Ja! De DAB7-63H is verkrijgbaar in 1P, 2P en 3P, perfect voor driefasige verlichting, HVAC of machinecircuits.

Vraag 3: Wat betekent “zilverhoudende legering op contacten” voor de prestaties?

A3: Het vermindert de contactweerstand, minimaliseert vonkvorming tijdens het schakelen en verlengt de elektrische levensduur, vooral belangrijk in circuits met frequente werking of inductieve belastingen.

Vraag 4: Kan ik vorkvormige connectoren gebruiken met deze MCB?

A4: Absoluut! Het ondersteunt zowel PIN- als FORK-terminals aan de lijn- en belastingzijde, waardoor flexibele, onopvallende bedrading en kortere kabellengtes mogelijk zijn.

Vraag 5: Waarom CDADA verkiezen boven andere 10kA MCB-merken?

A5: CDADA valt op omdat:

● Echte 10kA-classificatie met volledige certificeringen (niet alleen geclaimd)

● Geavanceerde boogkamer (13 platen) voor superieure onderbreking

● Dubbele terminalopties die zelden in deze klasse voorkomen

● Werking van –40°C tot +50°C – breder dan veel concurrenten

● OEM-ready: consistente kwaliteit, Engelstalige ondersteuning, bulkprijzen
