2P-omschakelaar

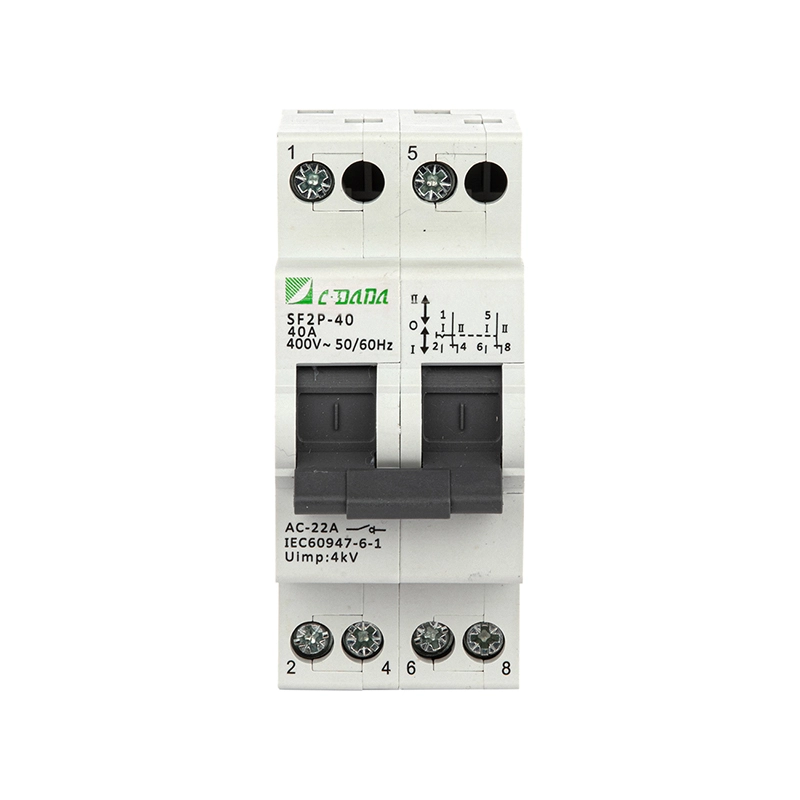

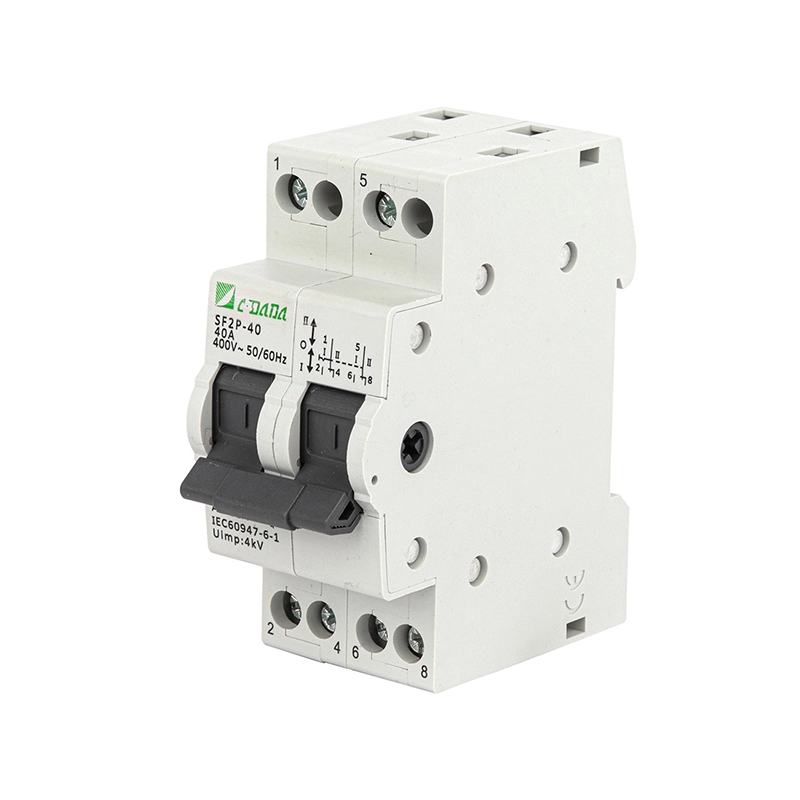

Zorg voor een veilige en betrouwbare stroombronschakeling met de CDADA SF-serie 2P-omschakelaar. Deze is geschikt voor kritische circuitconversie in residentiële, commerciële en licht industriële toepassingen. Deze op een DIN-rail gemonteerde micro-omschakelaar ondersteunt dubbele stroombronnen of belastingen met een duidelijke 3-standenbediening: I -UIT-II, waardoor naadloze overgangen mogelijk zijn tussen net-/grid- en back-up-/generatorvoedingen, voorwaartse/achterwaartse motorregeling of fase-/spanningsbewakingscircuits.

De CDADA 2P-omschakelaar is geschikt voor AC 50/60 Hz, 230–400 V en stromen van 16 A tot 125 A en voldoet aan de normen IEC 60947-3 en EN 60947-3. Met AAN/UIT-positie-indicatoren, hooggeleidende contacten en een veerondersteund snel-maak-/breekmechanisme garandeert het stabiele prestaties, zelfs bij veelvuldig handmatig gebruik. Ontworpen voor modulaire installatie naast MCB's en contactors, is het ideaal voor verdeelborden in gebouwen, pompkamers, telecomkasten en noodverlichtingssystemen.

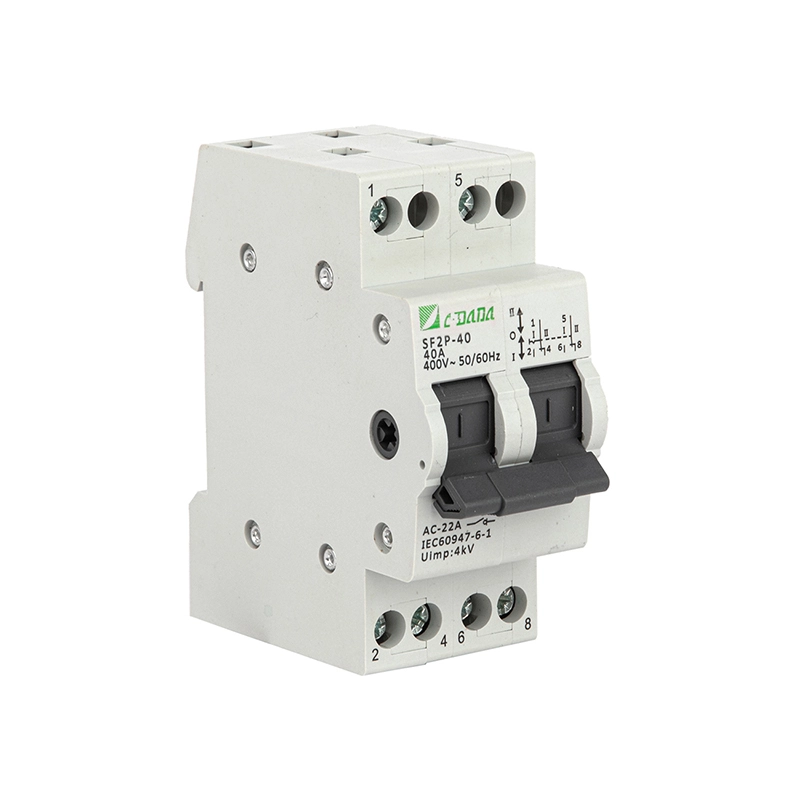

Belangrijkste specificaties

Serie: SF-serie 2P handmatige omschakelaar

Merk: CDADA | Fabrikant: Shanghai DADA Electric CO.,LTD

Stokken: 2P (Dual Pole) — verkrijgbaar in varianten van 1P tot 4P

Nominale stroom: 16A – 125A (verlagen tot 80% boven 40°C omgevingstemperatuur)

Nominale spanning: 230/400 V AC, 50/60 Hz

Isolatiespanning (Ui): 500 V

Gebruikscategorie: AC-22A (gemengde resistieve en inductieve belastingen)

Korte-tijd weerstandsstroom (Icw): 12×Ie gedurende 1s

Productiecapaciteit: 20×Ie, t=0,1s

Mechanische levensduur: 8.500 schakelingen

Elektrische levensduur: 1.500 schakelingen (onder belasting)

Vervuilingsgraad: II

Montage: Standaard TH35 DIN-rail

Bediening: Handmatige 3-standen handgreep (I – O – II)

Indicatoren: Zichtbare AAN/UIT-positie via uitlijning van de handgreep

Klemmen: kabel- of railaansluiting

Aanhaalmoment:

1,2 N·m (16–40A)

3,5 N·m (63–125A)

Veiligheidsopmerking: Er mag geen boogdovende kamer worden gebruikt → moet worden gebruikt met stroomopwaartse zekeringen/MCB's ter bescherming tegen kortsluiting

Technisch gegevensblad

Waarom kiezen voor CDADA 2P-omschakelaar?

★ Veilige 3-positie-isolatie

De echte UIT-positie (O) koppelt beide bronnen los – van cruciaal belang voor onderhoud en anti-backfeed-veiligheid.

★ Modulair DIN-railontwerp

Kan binnen enkele seconden naast MCB's worden geïnstalleerd: bespaart ruimte en vereenvoudigt de paneelindeling in slimme gebouwen of OEM-behuizingen.

★ Contacten met hoge betrouwbaarheid

Geoptimaliseerde dynamisch-statische contactgeometrie zorgt voor lage weerstand en langdurige stabiliteit.

★ Mondiale naleving

Gecertificeerd volgens IEC 60947-3 geaccepteerd in Europa, Azië, Afrika en Latijns-Amerika.

★ Gebruikersveilige bediening

Door een veer ondersteund mechanisme voorkomt gedeeltelijke inschakeling; verlengde handgreep optioneel voor 63A+ modellen.

★ Veelzijdige toepassingen

Van generatoroverdracht tot omkering van de motorrichting: één schakelaar, meerdere functies.

Typische toepassingen

Back-upstroomsystemen: Schakel tussen elektriciteitsnet en generator

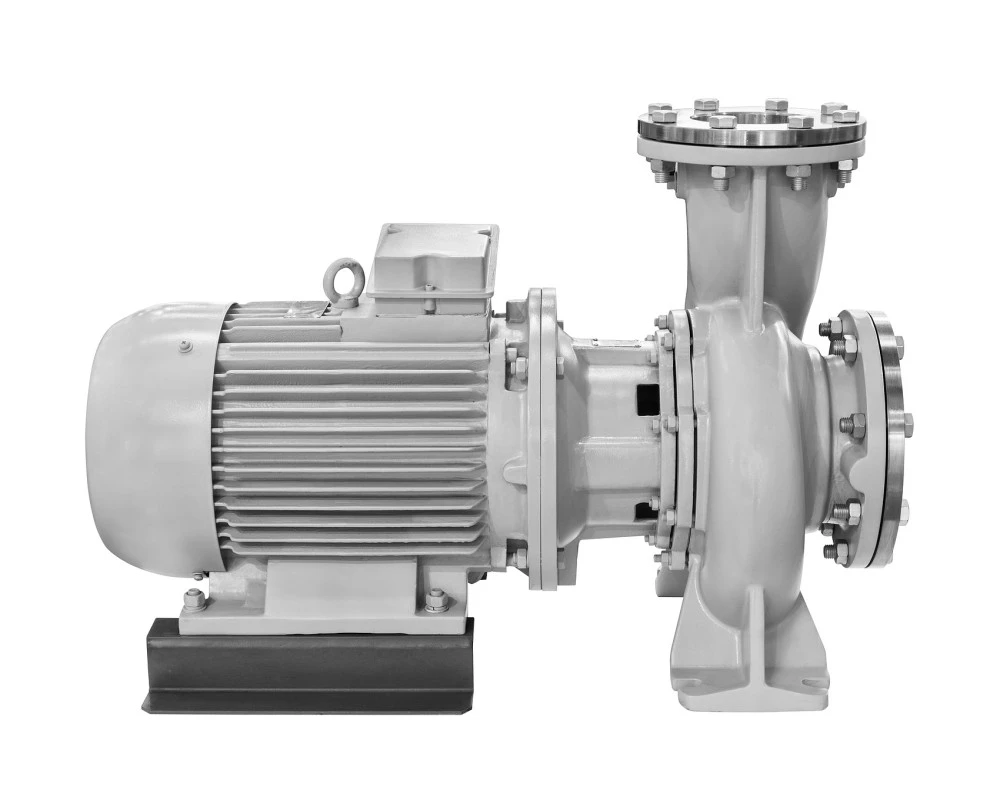

Motorbesturing: Voorwaartse/achterwaartse rotatie van kleine pompen of ventilatoren

Meetcircuits: selectie van spanning/fase in meetpanelen

Gebouwautomatisering: dubbele schakeling van HVAC-units, overdracht van noodverlichting

Telecom & Datacenters: Redundante PSU-bronselectie

Over CDADA

★ Onze belangrijkste voordelen zijn:

1) Volledige internationale certificeringen,

2) Sterk OEM/ODM-vermogen,

3) Hoge kosten-prestatieverhouding,

4) Betrouwbare productiecapaciteit op grote schaal,

5) Uitgebreide exportervaring.

★ Onze producten worden met succes geëxporteerd naar Zuidoost-Azië, het Midden-Oosten, Zuid-Amerika, Afrika, Europa en de GOS-landen, met een sterke focus op Belt and Road-markten.

★ We investeren voortdurend in R&D, monitoren wereldwijde normen en markttrends en werken samen met experts uit de industrie om ons productportfolio te verbeteren.

Veelgestelde vragen

Vraag 1: Kan ik onder belasting schakelen?

A1: Niet aanbevolen. De 2P-omschakelaar uit de SF-serie heeft geen boogdovende kamer. Schakel het circuit altijd spanningsloos voordat u schakelt, of gebruik het alleen voor onbelaste overdracht (bijv. isolatorfunctie). Voor het schakelen onder spanning kunt u gemotoriseerde ATS of gezekerde lastscheiders overwegen.

Vraag 2: Waarom is er een “O” (UIT)-positie?

A2: De middelste UIT-positie zorgt voor volledige isolatie van beide stroombronnen – essentieel voor de onderhoudsveiligheid en het voorkomen van terugvoeding naar generatoren of omvormers.

Vraag 3: Heb ik zekeringen nodig bij deze schakelaar?

A3: Ja. Omdat het geen foutstromen kan onderbreken, moet u het altijd koppelen met stroomopwaartse zekeringen of MCB's die geschikt zijn voor de verwachte kortsluitstroom van uw systeem.

Vraag 4: Kan het de motorrichting regelen?

A4: Ja: voor kleine motoren kan de 2P-schakelaar de fasevolgorde omkeren als hij correct is aangesloten. Zorg ervoor dat de motor gestopt en spanningsloos is voordat u van richting verandert.

Vraag 5: Waarom CDADA verkiezen boven andere merken?

A5: CDADA biedt:

● Echte mechanische vergrendeling met 3 standen (geen zwevende toestanden)

● DIN-railcompatibiliteit met wereldwijde paneelstandaarden

● Duidelijke visuele indicatie van de stand van de schakelaar

● Robuust veermechanisme voor betrouwbare contactdruk

● Concurrerende prijzen met volledige IEC-certificering en technische ondersteuning
