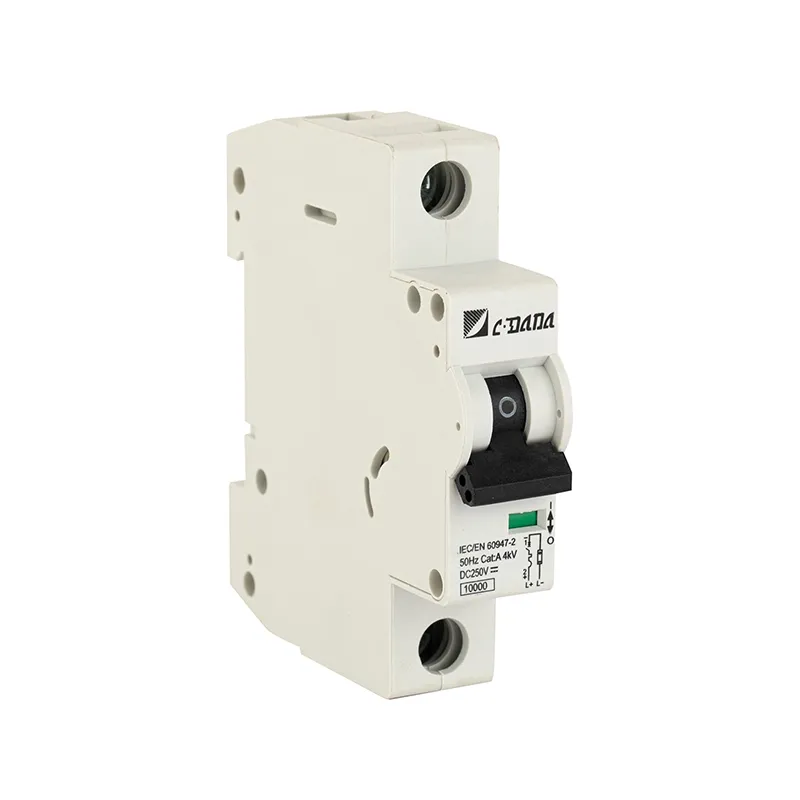

Miniatuurstroomonderbreker van 250 V DC

Bescherm uw gelijkstroomcircuits met de CDADA DAB7-63 250V DC miniatuurstroomonderbreker (MCB) – geschikt tot 250V DC, ontworpen door Shanghai DADA Electric CO., LTD, een betrouwbare fabriek in China, voor betrouwbare bescherming tegen overbelasting en kortsluiting in moderne fotovoltaïsche zonne-energie (PV), telecommunicatie, batterijopslag en industriële gelijkstroomsystemen.

In tegenstelling tot standaard AC-onderbrekers is de DAB7-63 specifiek ontworpen voor DC-toepassingen, waarbij boogdoving een grotere uitdaging is vanwege de constante spanningspolariteit. Met een hoog uitschakelvermogen van 6.000 A bij DC 250 V onderbreekt hij snel foutstromen om schade door tegenstroom, feedback van de omvormer of stringfouten te voorkomen, waardoor het een essentieel veiligheidscomponent is in residentiële en commerciële zonne-energie-installaties.

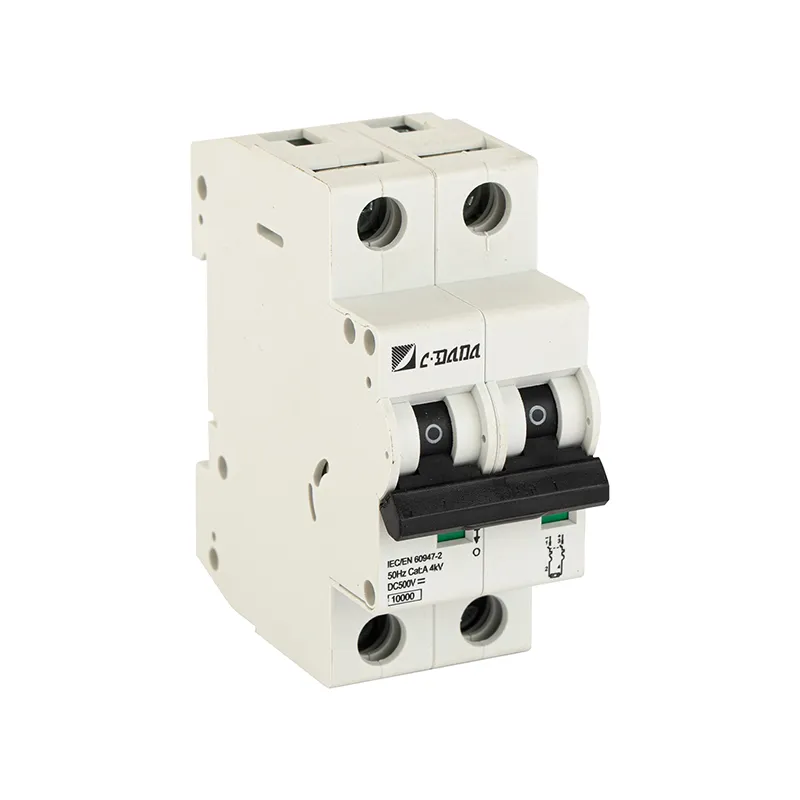

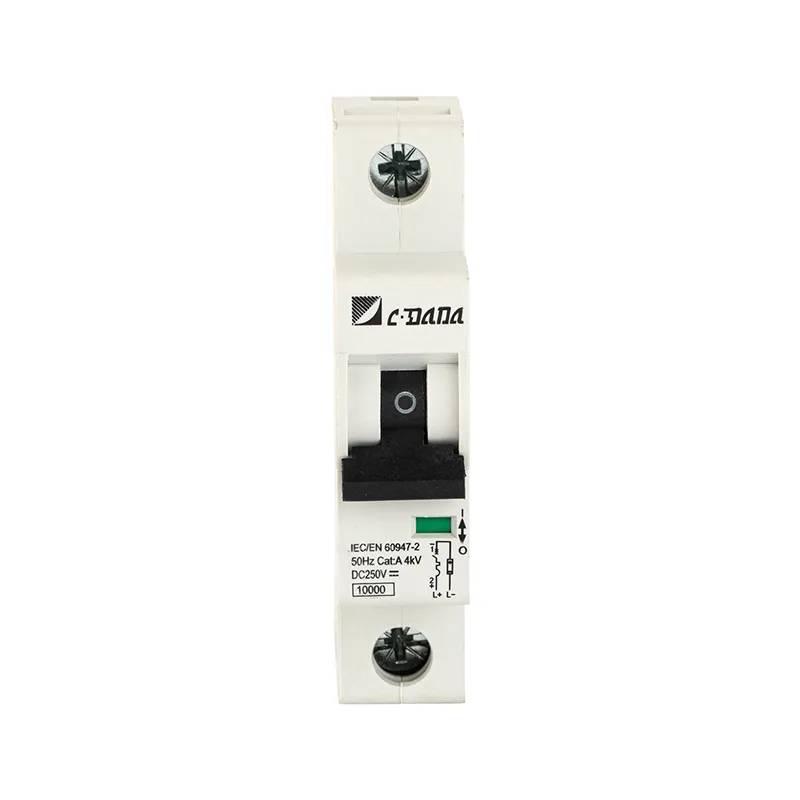

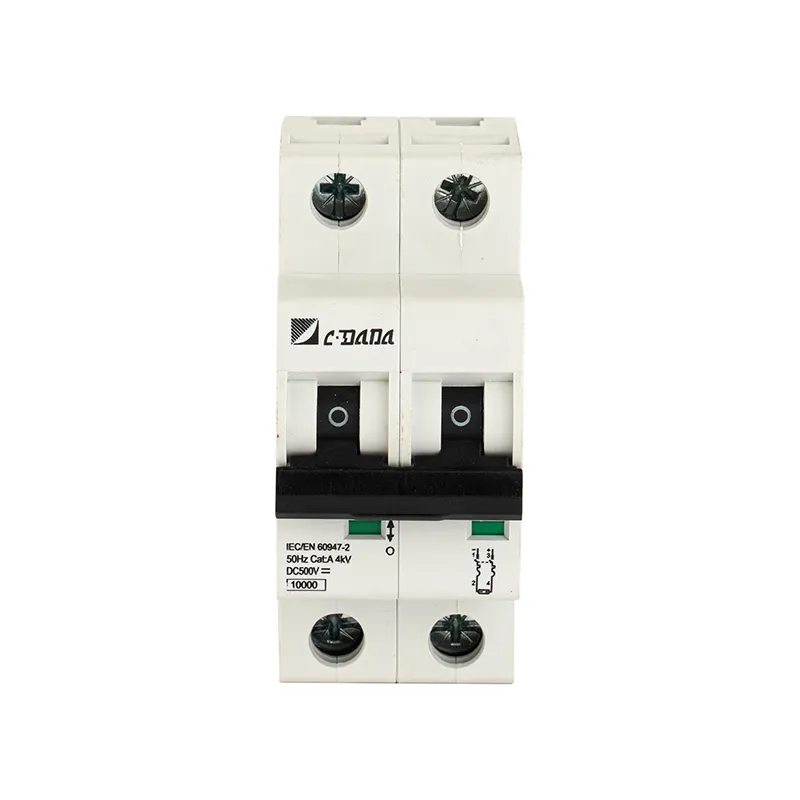

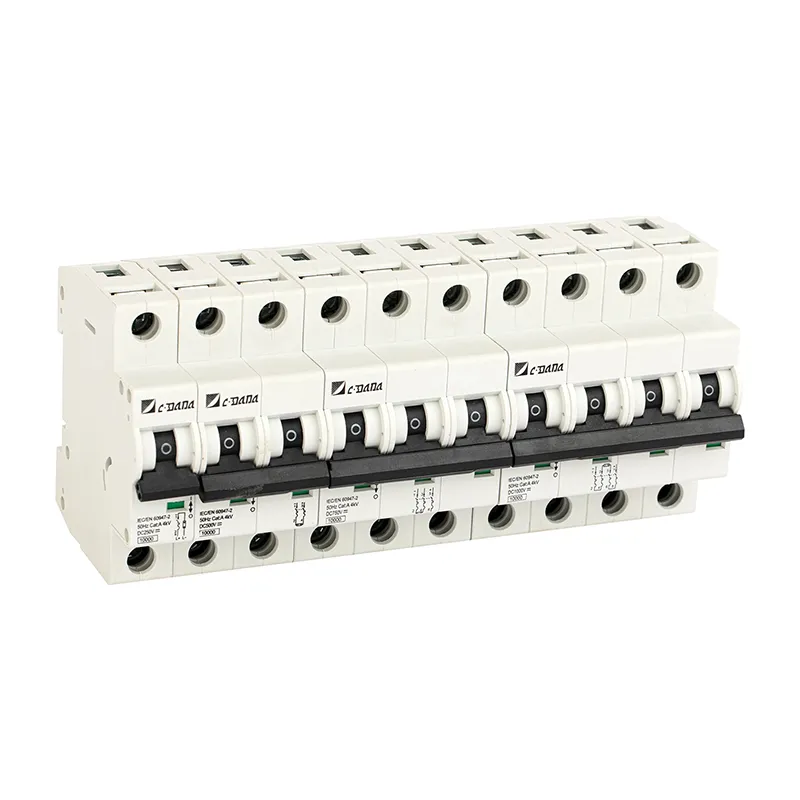

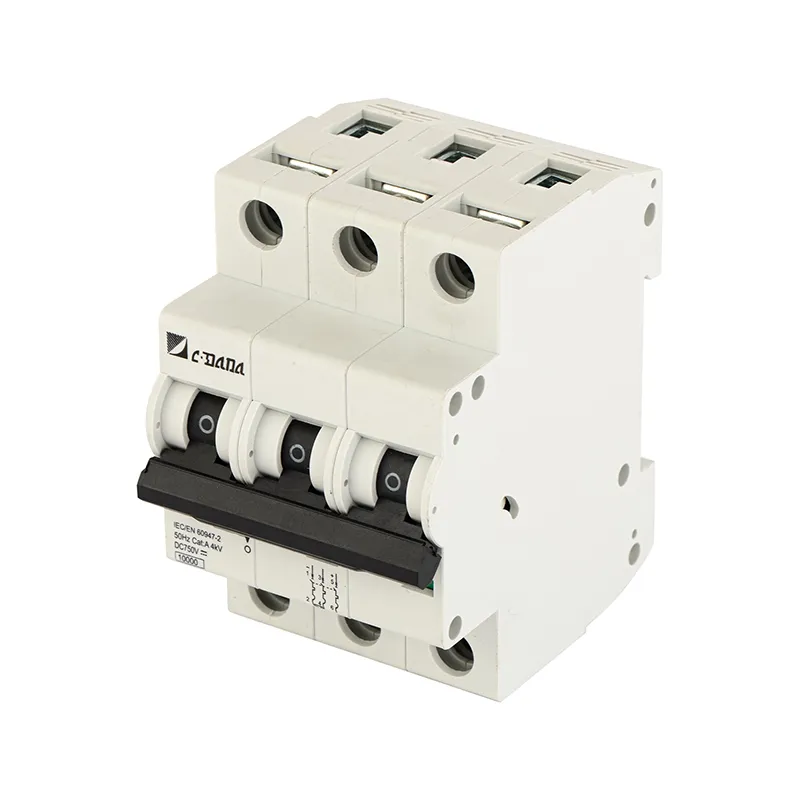

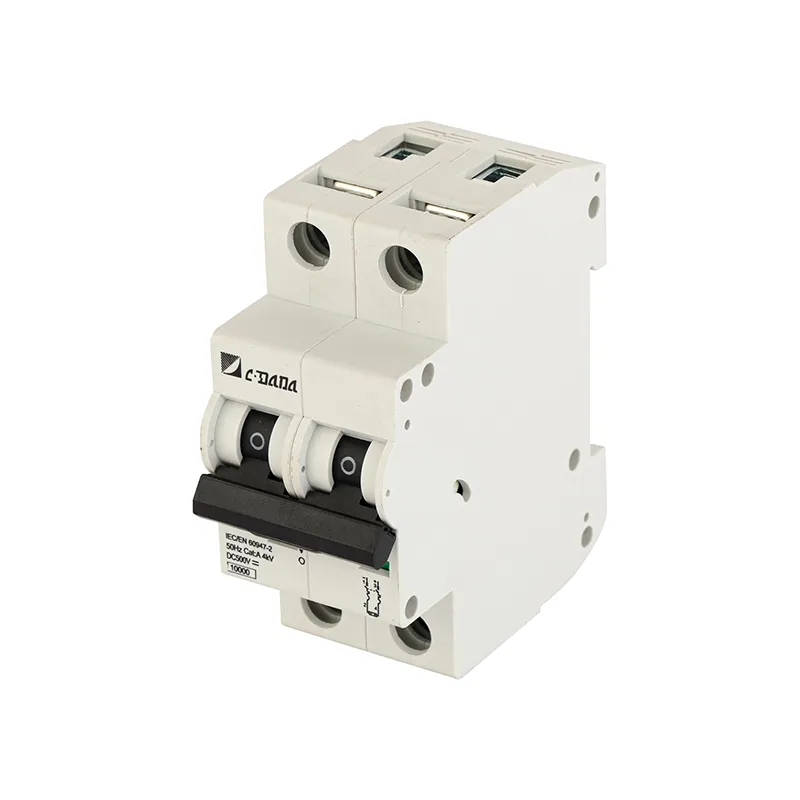

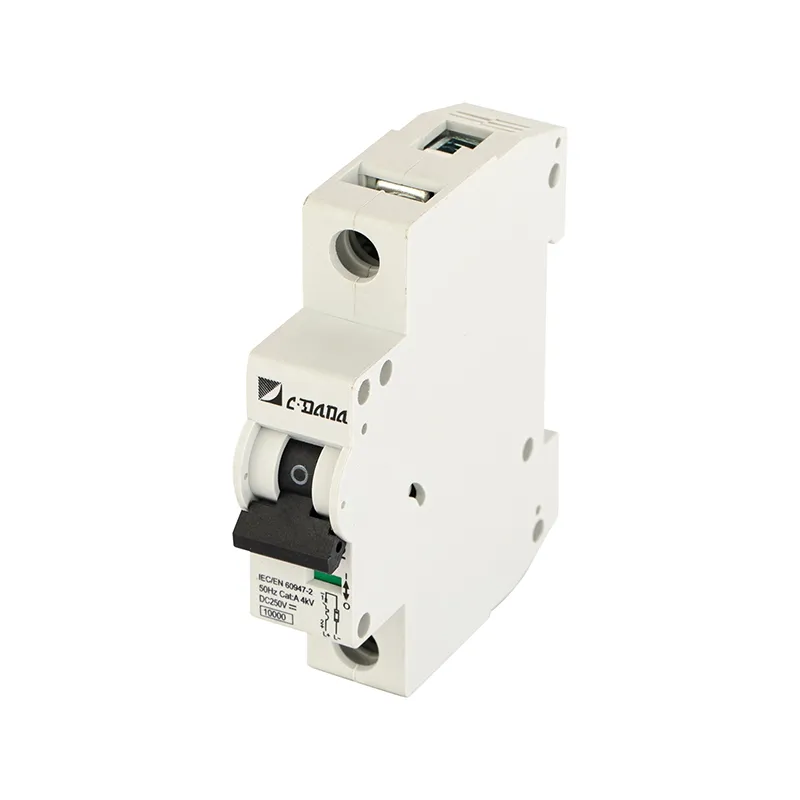

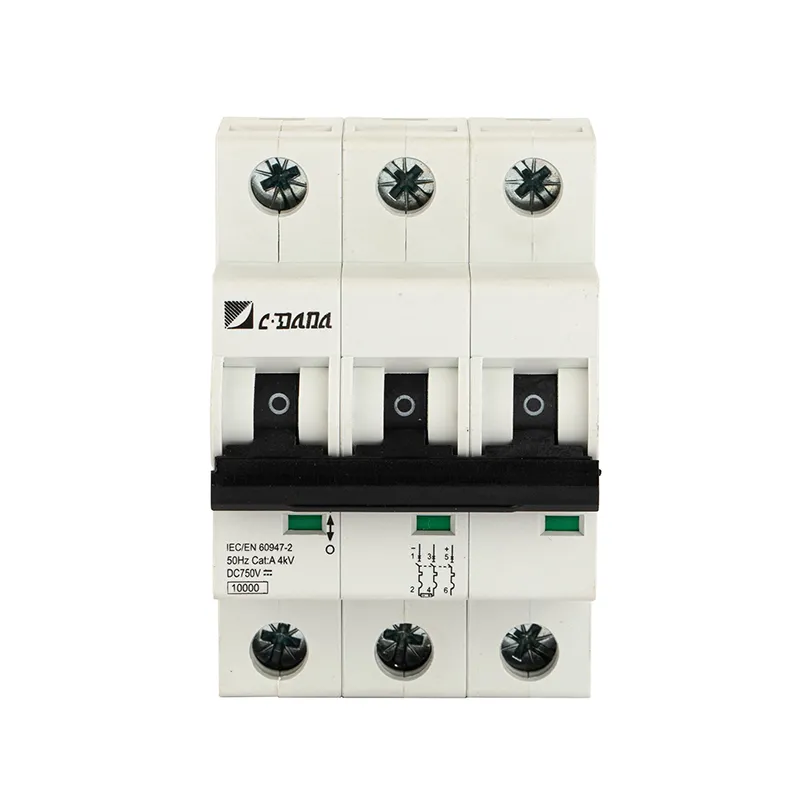

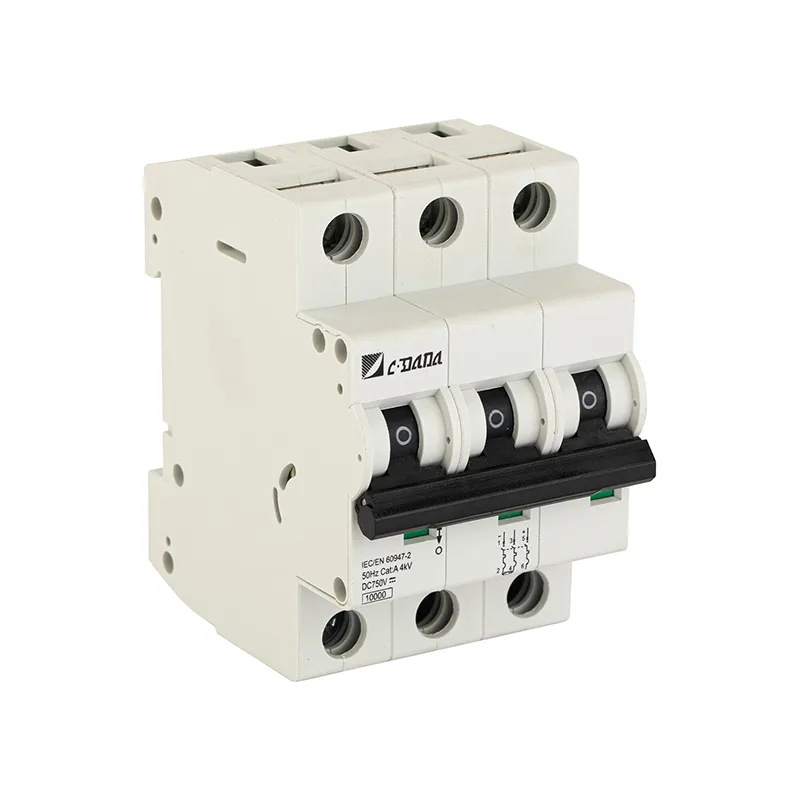

Verkrijgbaar in 13 stroomsterktes (1A–63A) en 1P-configuratie voor 250V DC, maar ook schaalbaar naar 2P (500V), 3P (750V) en 4P (1000V) voor PV-arrays met hogere spanning. De onderbreker beschikt over dubbele bedradingsopties (kabel of rail), duidelijke indicatie van de contactpositie en een snel-maak-/snel-breekmechanisme voor verbeterde boogonderdrukking. Het is volledig compatibel met IEC 60947-2, IEC 60947-8, CCC en EU RoHS en garandeert wereldwijde veiligheids- en milieunormen.

Belangrijkste specificaties

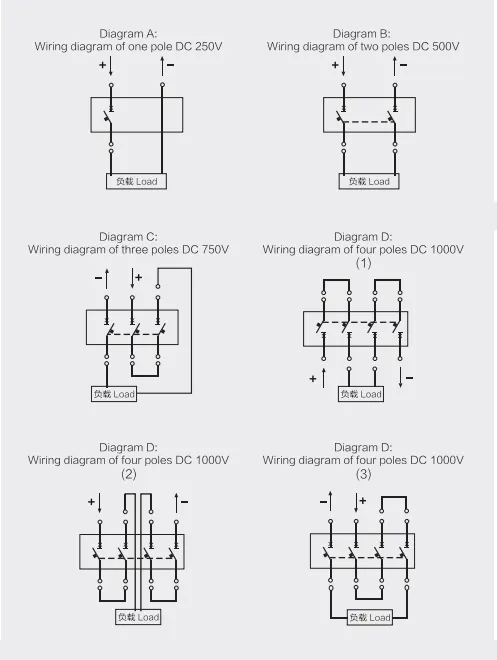

Bedradingsschema

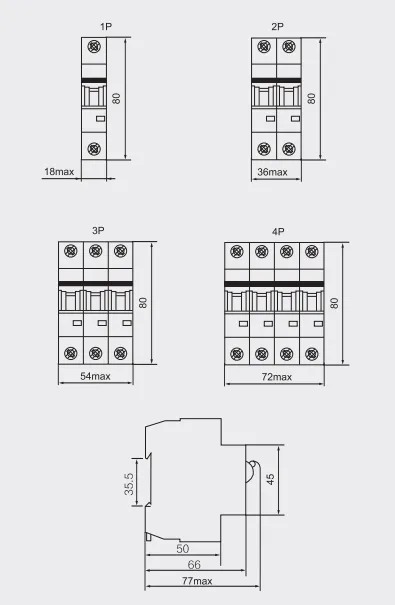

Miniatuur DC-stroomonderbrekeroverzicht en installatieafmetingen

Waarom kiezen voor CDADA DC MCB 250V?

★ Speciaal gebouwd voor DC-systemen

Het geoptimaliseerde ontwerp van de booggoot zorgt voor een veilige onderbreking van gelijkstroomfoutstromen, in tegenstelling tot hergebruikte wisselstroomonderbrekers.

★ Klaar voor zonne-energie

Cruciaal voor het beschermen van PV-modules tegen tegenstroom en feedback over omvormerstoringen – verbetert de systeembetrouwbaarheid.

★ Hoog breekvermogen

6kA bij 250V DC voldoet aan de eisen voor de meeste residentiële en kleine commerciële zonne-energie-installaties.

★ Wereldwijde certificeringen

IEC + CCC + RoHS = vertrouwde prestaties in Azië, Europa, Afrika en Latijns-Amerika.

★ Gebruiksveilig ontwerp

Duidelijk contactpositievenster voorkomt verkeerde bediening; dubbele bedrading vereenvoudigt paneelintegratie.

★ Groot bereik

Functioneert betrouwbaar van –35°C (koude klimaten) tot +70°C (hete daken of behuizingen).

Waarom kiezen voor CDADA?

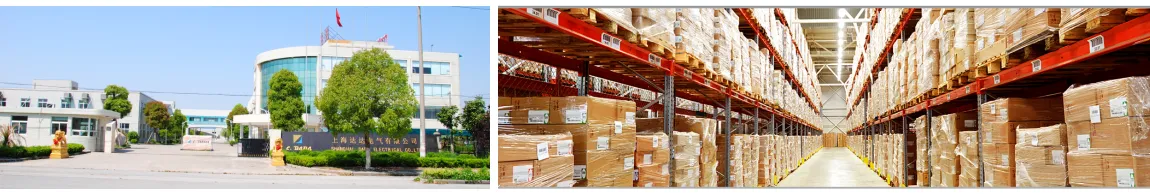

★ Wij zijn al meer dan 42 jaar fabrikant. Ons bedrijf, gebouwd in 1983, heeft zich de afgelopen jaren zeer snel ontwikkeld. Met meer dan 1000 artikelen hebben we onze eigen stroomonderbreker ontworpen en gemaakt, waarbij gebruiksklare OEM-stroomonderbrekers en afdichtingen centraal staan. We creëren een nieuw concept om gediversifieerde mannelijke stroomonderbrekers te maken om de behoeften van klanten te ondersteunen.

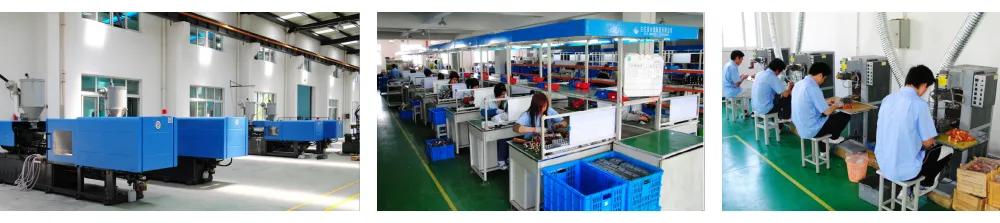

★ Met meer dan 42 jaar ervaring beschikken we over interne ontwerp- en productieapparatuur voor een snelle, hoogwaardige uitvoering.

★ We hebben een zeer snel feedbackteam. Vragen beantwoord binnen 1 werkdag, 3D antwoordde binnen 1 werkdag.

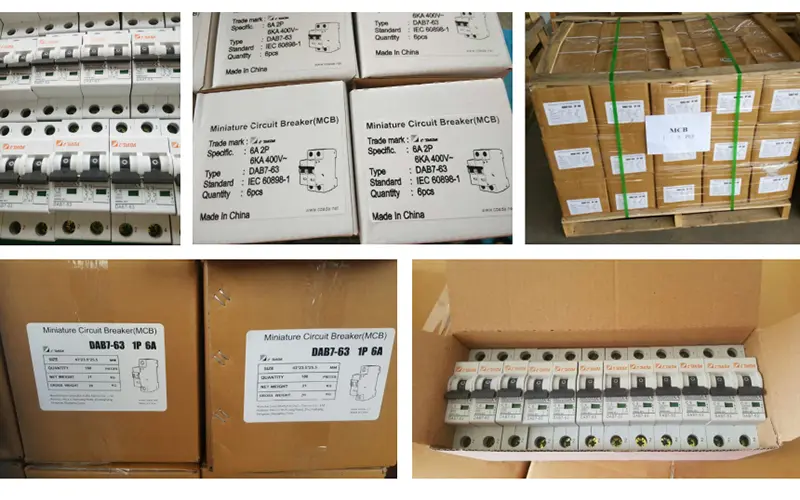

★ Verpakking

De meeste van onze klanten verstrekken ons product- of verpakkingsspecificaties rechtstreeks op hun ontwerpafdrukken. Wij werken graag met u samen om aan uw wensen te voldoen.

★ Wereldberoemde tentoonstelling over elektriciteit Power Gen

Onze tentoonstelling bestrijkt de wereld, Dubai, Brazilië, Rusland, Hannover, Egypte, Oostenrijk, Iran, Mexico en andere professionele machtstentoonstellingen

Typische toepassingen

Fotovoltaïsche zonne-energiesystemen: stringbescherming in combinerboxen

Batterij-energieopslag: overstroombeveiliging aan DC-zijde

Telecomstroomkasten: –48V of +24V DC distributie

Oplaadstations voor elektrische voertuigen: hulpgelijkstroomcircuits

Industriële bedieningspanelen: DC-voedingen voor PLC, sensor en actuator

Veelgestelde vragen

Vraag 1: Kan ik een AC MCB gebruiken voor DC 250V-circuits?

A1: Nee. AC-stroomonderbrekers zijn afhankelijk van nuldoorgangen om bogen te doven. DC heeft geen nuldoorgang, dus bogen blijven bestaan, wat kan leiden tot smelten, brand of het niet kunnen uitschakelen. Gebruik altijd een DC-gecertificeerde MCB zoals CDADA DAB7-63.

Vraag 2: Is polariteit belangrijk?

A2: Ja! De DAB7-63 250V DC miniatuurstroomonderbreker heeft gedefinieerde ingangs- (vermogen +/–) en uitgangsterminals (L+/L–). Het omkeren van de polariteit vermindert de efficiëntie van de boogdoving en kan de veiligheidscertificering ongeldig maken.

Vraag 3: Wat is het verschil tussen 1P-, 2P- en 4P DC-MCB's?

A3:

● 1P: Beschermt één geleider bij 250V DC (bijv. positieve lijn in geaard PV-systeem)

● 2P: Onderbreekt zowel + als – bij 500V DC (zwevende systemen)

● 4P: voor 1000V DC-strings (grote commerciële PV-installaties)

→ Zorg ervoor dat het aantal polen altijd overeenkomt met uw systeemspanning en aardingsschema.

Vraag 4: Kan het worden gebruikt voor frequent schakelen?

A4: Nee, het is ontworpen voor onregelmatige handmatige bediening (bijvoorbeeld onderhoud). Gebruik voor dagelijks schakelen een DC-magneetschakelaar of lastschakelaar.

V5: Waarom CDADA verkiezen boven andere DC MCB-merken?

A5: CDADA biedt:

● Echt DC-boogonderbrekingsontwerp (niet AC-aangepast)

● Volledige IEC + CCC-certificering

● Duidelijke visuele statusindicator

● Groot stroombereik (1A–63A) voor nauwkeurige dimensionering

● Concurrerende prijzen met technische documentatie in het Engels
