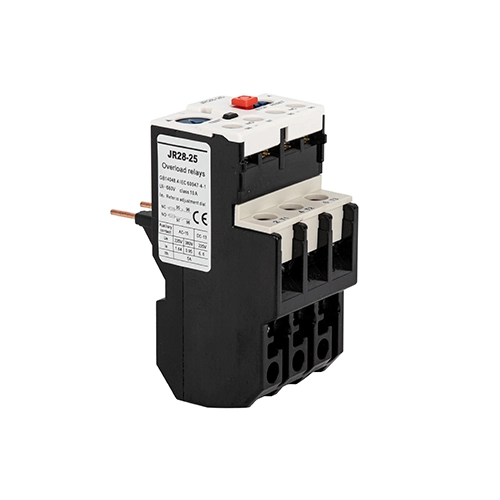

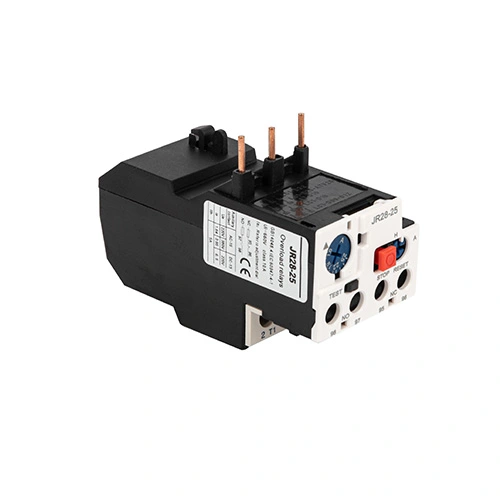

JR28 Thermisch overbelastingsrelais

Beveilig uw motoren met het JR28 thermische overbelastingsrelais, een robuuste en intelligente beveiligingsoplossing ontwikkeld door CDADA, een betrouwbare fabrikant in China. Het JR28-relais is ontworpen voor naadloze integratie met contactors uit de CDADA D-serie (D9 tot D150) en biedt uitgebreide bescherming tegen:

● Overbelasting

● Fase-uitval (verlies van één fase)

● Buitensporig lange starttijden van de motor

● Langdurig afslaan van de rotor

Met een uitgebreid instelbaar stroombereik van 0,1A tot 140A dekt de JR28-serie toepassingen van kleine ventilatoren tot grote industriële pompen en compressoren. Het beschikt over een testknop voor verificatie van het stuurcircuit, een duidelijke uitschakelindicator, handmatige of automatische resetselectie en een verzegelbare afdekking om ongeoorloofde aanpassingen te voorkomen. Gebouwd op beproefde bimetaal thermische technologie en in overeenstemming met IEC 60947-4-1, zorgt de CDADA JR28 voor betrouwbare, onderhoudsvriendelijke motorbescherming in veeleisende omgevingen over de hele wereld.

Belangrijkste specificaties

Serie: JR28 Thermisch overbelastingsrelais

Merk: CDADA | Fabrikant: Shanghai DADA Electric CO.,LTD

Compatibiliteit: Ontworpen voor D9, D12, D18... tot D150 contactors (LC1-D/F-serie)

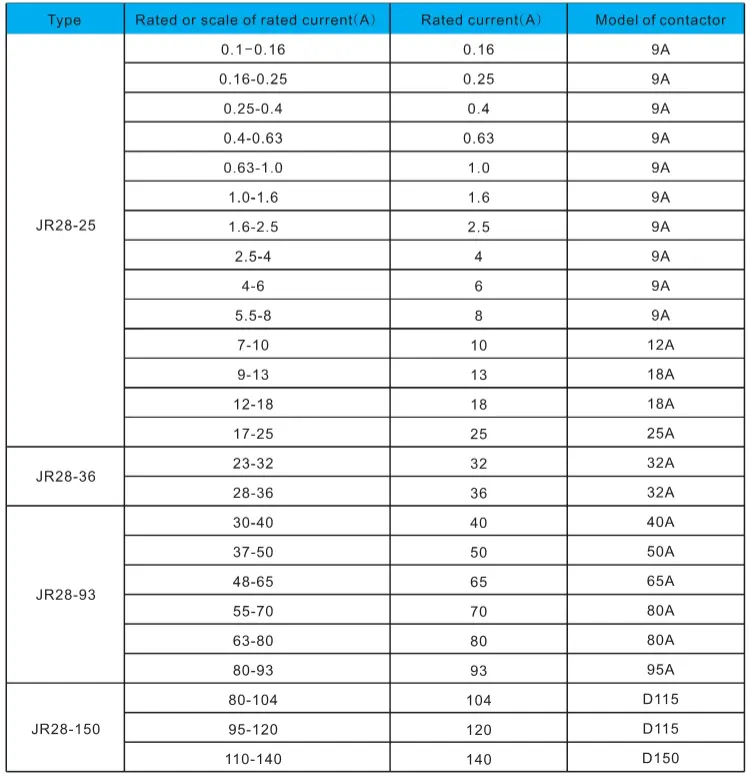

Nominaal stroombereik: 0,1 A – 140 A (meerdere modellen: JR28-25, JR28-36, JR28-93, JR28-150, enz.)

Polen: 3-polig (bewaakt alle fasen op onbalans)

Beveiligingsfuncties:

★ Thermische overbelasting

★ Fase-uitvaldetectie

★ Lange starttijdbewaking

★ Bescherming tegen rotorstalling

Resetmodus: handmatig of automatisch (via keuzeschakelaar)

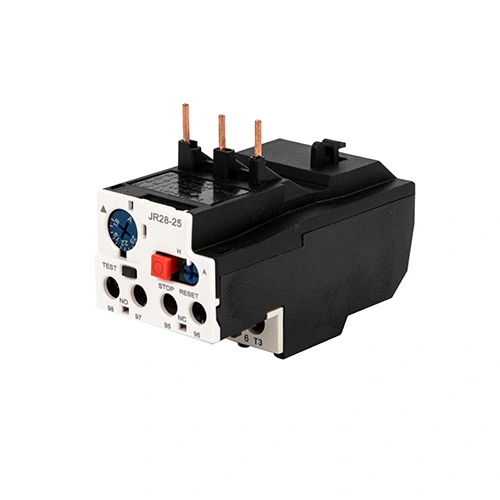

Testknop: Simuleert uitschakeling: activeert zowel NO- als NC-hulpcontacten

Stopknop: Opent alleen NC-contact (voor noodsignalering)

Uitschakelindicator: Visuele vlag toont de uitschakelstatus

Instelslot: Het deksel kan worden verzegeld voor een manipulatiebestendige werking

Hulpcontacten: Standaard 1NO + 1NC (voor alarmen, PLC-feedback of vergrendelingen)

Montage: klikontwerp rechtstreeks op compatibele CDADA-schakelaars

Certificering: Voldoet aan IEC/EN 60947-4-1 (CE-documentatie beschikbaar)

Waarom kiezen voor een CDADA JR28 thermisch overbelastingsrelais?

★  Brede stroomdekking

Van 0,1 A tot 140 A: ondersteunt alles, van motoren met fractioneel vermogen tot industriële aandrijvingen van meer dan 110 kW.

★ Volledige compatibiliteit met contactors uit de D-serie

Ontworpen voor D9 tot en met D150 – zorgt voor perfecte mechanische en thermische coördinatie.

★ Geavanceerde diagnostische functies

★ TEST-knop verifieert de besturingsbedrading zonder stroomonderbreking

★ STOP-knop maakt externe signalering mogelijk

★ Tripindicator versnelt het oplossen van problemen

★ Betrouwbaarheid van industriële kwaliteit

Echt bimetaal thermisch mechanisme (niet elektronisch) – immuun voor EMI, spanningspieken en softwarefouten.

★ Klaar voor veiligheid en compliance

De verzegelbare hoes voldoet aan de ISO-, CE- en fabrieksauditvereisten voor vergrendelde instellingen.

★ Kosteneffectieve bescherming

Voorkomt doorbranden van motoren, vermindert uitvaltijd en verlengt de levensduur van apparatuur – ideaal voor OEM's en systeemintegrators.

★ Verpakkingsdetails variëren per product. Deze gegevens vermelden wij in onze offertes en paklijsten. Standaard exportdozen zijn ontworpen voor optimale palletisering en containerbelading.

Typische toepassingen

★ Motorstarters: gecombineerd met contactors voor pompen, ventilatoren en transportbanden

★ HVAC-systemen: koelmachines, koeltorens, luchtbehandelingsapparaten

★ Water en afvalwater: dompel- en centrifugaalpompen

★ Productie: Mixers, extruders, verpakkingslijnen

★ Mijnbouw en constructie: brekers, takels, ventilatoren

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen de JR28- en LRD-serie?

A1: Beide zijn thermische overbelastingsrelais van CDADA. De JR28-serie ondersteunt hogere stromen (tot 140A) en is ontworpen voor grotere contactors (tot D150), terwijl LRD doorgaans lagere bereiken bestrijkt (tot ~104A). Functioneel bieden ze vergelijkbare bescherming, maar de JR28 is geoptimaliseerd voor zwaar industrieel gebruik.

Vraag 2: Kan ik het JR28 thermisch overbelastingsrelais gebruiken met niet-CDADA-schakelaars?

A2: Hoewel dit in sommige gevallen mogelijk is, vereisen optimale prestaties en garantieondersteuning koppeling met contactors uit de CDADA D-serie (D9–D150). Mechanische pasvorm, warmteafvoer en coördinatiecurven worden als systeem gevalideerd.

Vraag 3: Hoe werkt fase-uitvalbeveiliging in JR28?

A3: Als één fase verloren gaat, voeren de resterende twee geleiders een ongebalanceerde stroom, waardoor asymmetrische verwarming in de bimetaalstrips ontstaat. De JR28 detecteert deze onbalans en schakelt sneller uit dan bij normale overbelasting, waardoor schade aan de motorwikkeling wordt voorkomen.

Vraag 4: Is handmatige reset veiliger dan automatische reset?

A4: Ja – voor kritieke systemen. Handmatige reset dwingt een operator om de fout te inspecteren en op te lossen voordat hij opnieuw opstart. Automatische reset is geschikt voor onbeheerde of externe apparatuur waarbij continuïteit prioriteit heeft (bijvoorbeeld koelpompen).

Vraag 5: Waarom CDADA JR28 verkiezen boven wereldwijde merken?

A5: CDADA biedt:

● Echt thermisch differentieelmechanisme met hoge nauwkeurigheid

● Volledige compatibiliteit met D9–D150-magneetschakelaars: plug-and-play-betrouwbaarheid

● Test-, stop-, reset- en sealfuncties in één compacte unit

● Concurrerende prijzen met CE-conforme kwaliteit

● Snelle technische ondersteuning en Engelse documentatie voor wereldwijde klanten
