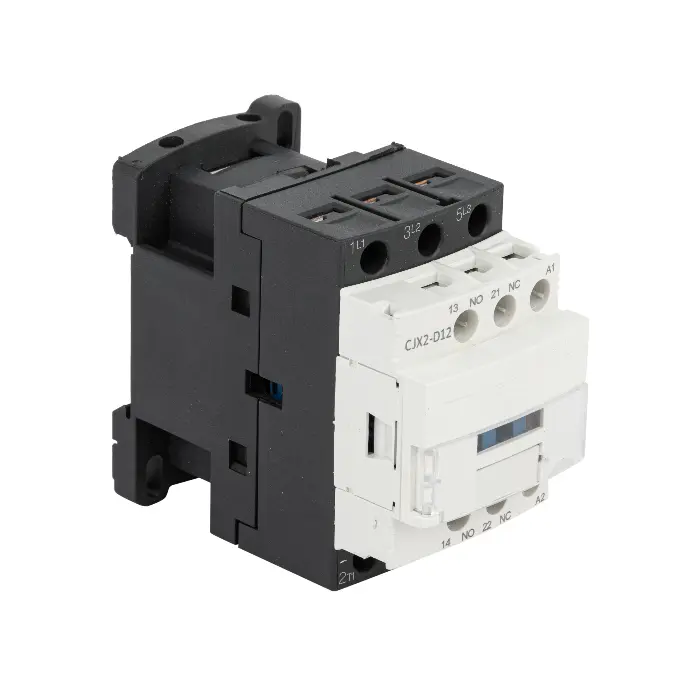

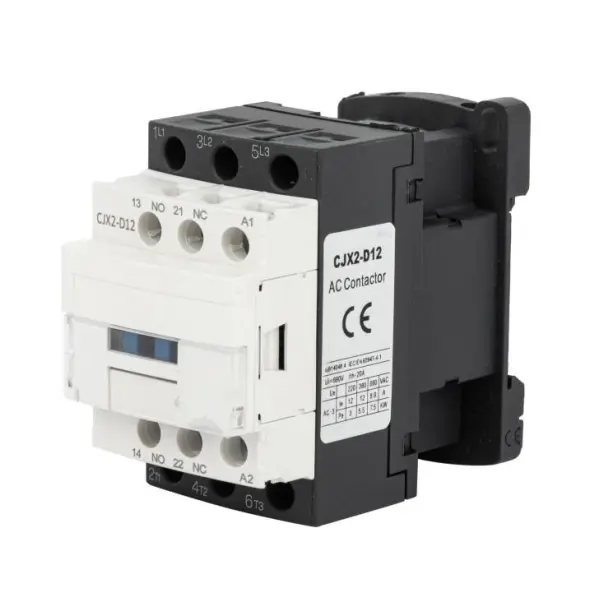

D-schakelaar

Model:LC1-D Series

Shanghai DADA Electric is een betrouwbare fabrikant en we hebben onze eigen merken, CDADA. Onze D-schakelaar (LC1-D-serie) is IEC 60947-4-1 gecertificeerd, 3P/4P, tot 620A, AC-3/AC-4 geclassificeerd. Brede spoelspanningsopties. Wij raden dit product aan voor motorbesturing en industriële automatisering, neem contact met ons op voor een offerte.

Stuur onderzoek

Productomschrijving

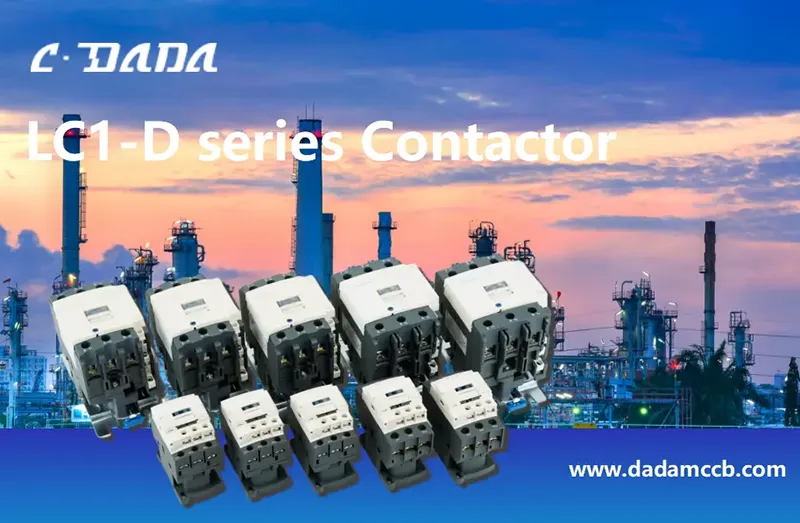

Ontwikkel betrouwbare motorbesturing en vermogensschakeling met de CDADA LC1-D Series D-contactor, een krachtige AC-contactor ontworpen door Shanghai DADA Electric CO.,LTD om te voldoen aan de IEC/EN 60947-4-1-normen. De LC1-D-serie is gebouwd voor industriële, commerciële en infrastructuurtoepassingen en ondersteunt 3-polige of 4-polige configuraties met nominale stromen van 9A tot 95A (tot 620A in varianten voor zwaar gebruik) en bestuurt 3-fasige kooiankermotoren tot 45 kW (bij 380–415V, AC-3-bedrijf).

Uitgerust met standaard 1NO+1NC hulpcontacten, integreert het naadloos met thermische overbelastingsrelais voor volledige motorbeveiliging. Met AC- of DC-spoelopties (24V–600V), AC-3- en AC-4-gebruikscategorieën en een robuust ontwerp dat geschikt is voor 690V-isolatie, levert de CDADA D-contactor betrouwbare prestaties bij frequente start-stopcycli, transportsystemen, pompen, compressoren en HVAC-units, zelfs in veeleisende omgevingen met een omgevingstemperatuur tot 40°C en een hoogte van 2000 meter.

D Contactor

Belangrijkste specificaties

Serie: D-schakelaar

Merk: CDADA | Fabrikant: Shanghai DADA Electric CO.,LTD

Norm: IEC/EN 60947-4-1

Certificering: CE

Polen: 3P of 4P (selecteerbaar)

Nominale bedrijfsstroom (AC-3): 9A – 95A (tot 620A in groter bereik)

Motorvermogensregeling (AC-3):

380/415V: 4kW – 45kW

660/690V: tot 45 kW

Gebruikscategorieën: AC-3 (eekhoornkooimotoren), AC-4 (pluggen en inching)

Nominale isolatiespanning: 690V AC

Omgevingstemperatuur: –5°C tot +40°C

Hoogte: ≤ 2000m

Montage: Verticaal vlak ±5°, montagecategorie III

Hulpcontacten: 1NO + 1NC (standaard op alle modellen)

Spoelopties:

AC-spoelen: 24V, 36V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V

DC-spoelen: 24V, 36V, 48V, 110V, 220V

Technisch gegevensblad

Artikelen		Model	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
Pool			3/4	3/4	3/4	3/4	3/4
Hulpcontact			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Nominale conventionele verwarmingsstroom (A) AC-1			20	20	30	40	50
Beoordeeld als operationeel stroom (A)	380/400V	AC-1 AC-4	9	12	18	25	32
	380/400V	AC-1 AC-4	3.5	5	7.7	8.5	12
	660/690V	AC-3 AC-4	6.6	8.9	12	18	21
	660/690V	AC-3 AC-4	1.5	2	3.8	4.4	7.5
Nominale isolatiespanning (V AC)			690	690	690	690	690
Macht van gecontroleerd 3-fase kooimotor (AC-3)	kW	220/230 V AC 380/415 V AC 660/690 V AC	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
AC-spoel (V)			24,36,48,110,127,220,240,380,415,440,480,500,600
DC-spoel (V)			24,36,48,110,220

Artikelen		Model	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
Pool			3/4	3/4	3/4	3/4	3/4
Hulpcircuit Cat:AC-15,Ue=4 15V le=0,95A Ith=10A			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Nominale conventionele verwarmingsstroom (A) AC-1			60	80	80	110	110
Beoordeeld als operationeel stroom (A)	380/400V	AC-3 AC-4	40	50	65	80	95
	380/400V	AC-3 AC-4	18.5	24	28	37	44
	660/690V	AC-3 AC-4	34	39	42	49	49
	660/690V	AC-3 AC-4	9	12	14	17.3	21.3
Nominale isolatiespanning (V AC)			690	690	690	690	690
Macht van gecontroleerd 3-fase kooimotor (AC-3)	kW	220/230 V AC 380/415 V AC 660/690 V AC	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
AC-spoel (V)			24,36,48,110,127,220,240,380,415,440,480,500,600
DC-spoel (V)			24,36,48,110,220

Artikelen			Model		LC1-D115		LC1-D150		LC1-D170		LC1-D205		LC1-D245
Pool					3		3		3		3/4		3/4
Nominale conventionele verwarmingsstroom (A) AC-1					200		200		200		275		280
Beoordeeld als operationeel stroom (A)	380/400V		AC-3 AC-4		115		150		170		205		245
					50		65		70		75		85
	660/690V		AC-3 AC-4		70		90		100		108		115
					25		32		35		38		40
Nominale isolatiespanning (V AC)					690		690		690		690		690
Macht van gecontroleerd 3-fase kooimotor (AC-3)	kW		380/415 V AC 660/690 V AC		55		75		75		90		110
					80		100		100		110		140
AC-spoel (V)					110,127,220,240,380,415,440,480,500,600
Artikelen				Model		LC1-D300		LC1-D410		LC1-D475		LC1-D620
Pool						3/4		3/4		3/4		3/4
Nominale conventionele verwarmingsstroom (A) AC-1						360		430		580		850
Beoordeeld als operationeel stroom (A)		380/400V		AC-3 AC-4		300		410		475		620
						124		150		185		188
		660/690V		AC-3 AC-4		190		235		290		360
						60		72		85		170
Nominale isolatiespanning (V AC)						690		690		690		690
Vermogen van gecontroleerde 3-fase kooimotor (AC-3)		kW		380/415 V AC 660/690 V AC		160		200		250		335
						220		280		330		450
AC-spoel (V)						110, 127, 220, 240, 380, 415, 440, 480, 500, 600

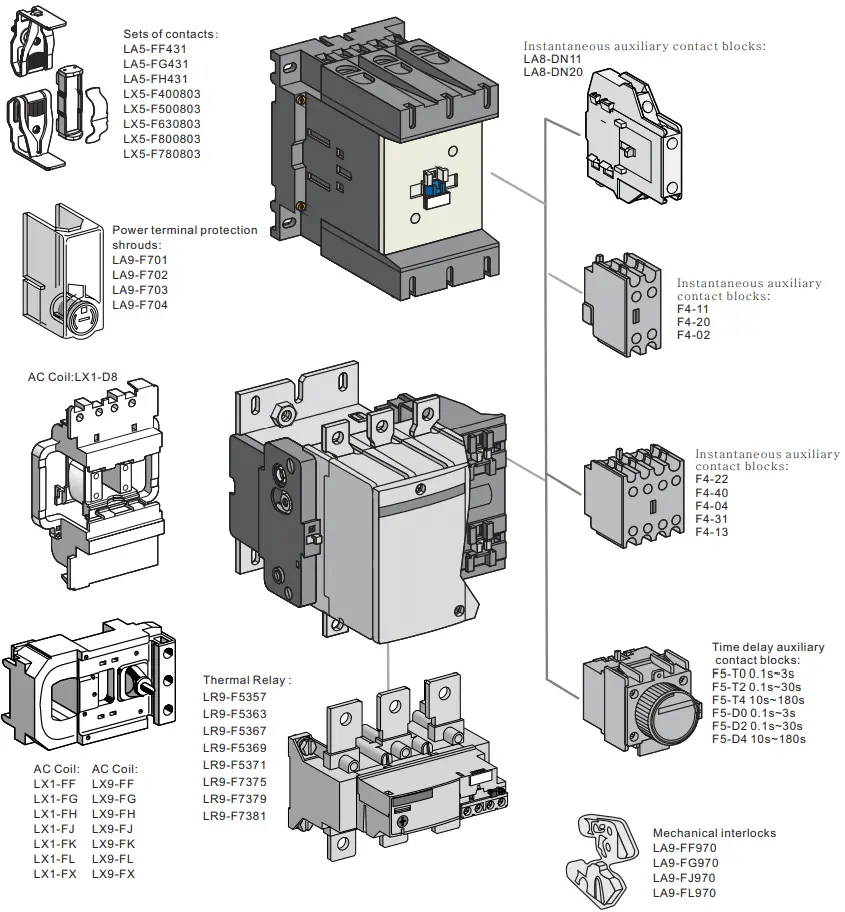

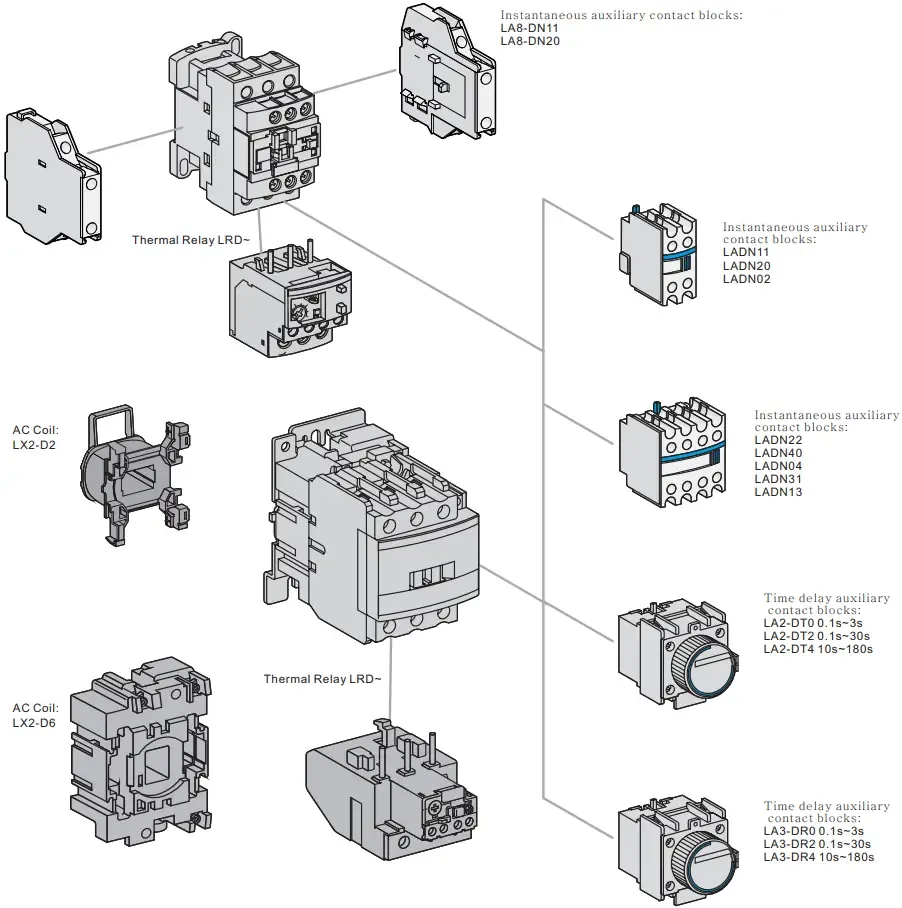

Accessoires

D Contactor

Waarom kiezen voor CDADA D-schakelaar?

★ Echte IEC-conformiteit

Ontworpen en getest volgens IEC/EN 60947-4-1, waardoor wereldwijde acceptatie en interoperabiliteit wordt gegarandeerd.

★ Volledige oplossing voor motorcontrole

Combineer met CDADA thermische overbelastingsrelais voor complete motorstarterconstructies: overbelasting + kortsluiting + isolatie.

★ Brede spanningsflexibiliteit

Kies uit 13 AC- en 5 DC-spoelspanningen: ideaal voor wereldwijde projecten of panelen met gemengde spanning.

★ Robuust voor zwaar gebruik

Ondersteunt AC-4-gebruik (frequent omkeren/pluggen) - perfect voor kranen, liften en transportbanden.

★ Plug-and-Play-integratie

Standaard 1NO+1NC hulpcontacten maken eenvoudige vergrendeling, signalering of PLC-feedback mogelijk.

★ Betrouwbaarheid van industriële kwaliteit

Getest op hoge elektrische duurzaamheid, lage contactweerstand en stabiele boogonderdrukking, waardoor uitvaltijd wordt geminimaliseerd.

★ Onze belangrijkste voordelen zijn: 1) Volledige internationale certificeringen, 2) Sterke OEM/ODM-capaciteiten, 3) Hoge kosten-prestatieverhouding, 4) Betrouwbare grootschalige productiecapaciteit, 5) Uitgebreide exportervaring.

D Contactor

★ Onze producten worden met succes geëxporteerd naar Zuidoost-Azië, het Midden-Oosten, Zuid-Amerika, Afrika, Europa en de GOS-landen, met een sterke focus op Belt and Road-markten.

D Contactor

Typische toepassingen

D Contactor Motorstarters: pompen, ventilatoren, compressoren, mixers

D Contactor HVAC-systemen: koel- en ventilatorregeling

D Contactor Industriële automatisering: transportlijnen, verpakkingsmachines

D Contactor Gebouwbeheer: Liftbediening, verlichtingsbanken

D Contactor Energie en water: afvalwaterzuivering, irrigatiesystemen

Veelgestelde vragen

Vraag 1: Wat betekent "D-contactor"?

A1: “D” verwijst naar de serieaanduiding (LC1-D) die wereldwijd wordt gebruikt voor dit modulaire, gestandaardiseerde AC-contactorplatform. Het is geen technische classificatie, maar wordt algemeen erkend in de paneelbouw vanwege de compatibiliteit met accessoires zoals overbelastingsrelais en mechanische vergrendelingen.

Vraag 2: Wat is het verschil tussen AC-3- en AC-4-gebruik?

A2:

● AC-3: Normaal starten/stoppen van kooiankermotoren (bijv. pompen, ventilatoren). Lagere stress.

● AC-4: Frequente verstoppingen, kruipbewegingen of achteruitrijden (bijv. kranen, takels). Hogere elektrische spanning → vereist robuustere contacten. → CDADA LC1-D is geschikt voor beide, waardoor hij veelzijdig is.

Vraag 3: Kan ik deze schakelaar gebruiken zonder overbelastingsrelais?

A3: Niet aanbevolen voor motorbelastingen. De contactor schakelt alleen de stroom in en beschermt niet tegen overbelasting. Koppel altijd met een thermisch of elektronisch overbelastingsrelais voor motorveiligheid.

Vraag 4: Zijn er 4-polige versies beschikbaar?

A4: Ja! Alle LC1-D-modellen ondersteunen 3P- of 4P-configuraties - ideaal voor neutraal schakelende toepassingen of 4-draadssystemen.

Vraag 5: Waarom zou u CDADA verkiezen boven andere schakelaars uit de D-serie?

A5: CDADA biedt:

● Echte IEC 60947-4-1 conformiteit met testrapporten

● Breder spoelspanningsbereik (inclusief 415V, 480V, 600V voor export)

● Consistente kwaliteit met contacten van zilverlegering en booggoten

● OEM-vriendelijke prijzen en snelle monsterdoorlooptijd

● Globale certificeringen (CE) en Engelse documentatie
